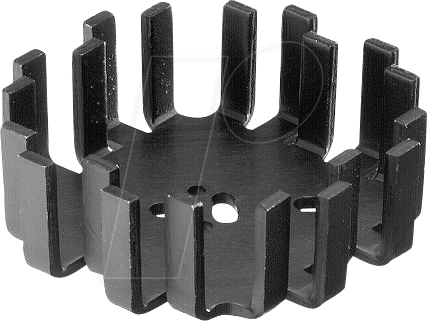

Optimale Wärmeableitung für anspruchsvolle Elektronik: Der FK 201 SA-3 Kühlkörper
Überhitzung ist ein kritisches Problem, das die Lebensdauer und Leistungsfähigkeit elektronischer Komponenten signifikant beeinträchtigen kann. Der FK 201 SA-3 Kühlkörper im TO-3 Gehäuse wurde speziell entwickelt, um eine effiziente und zuverlässige Wärmeableitung für Leistungstransistoren, Spannungsregler und andere wärmeerzeugende Bauteile zu gewährleisten. Er richtet sich an Elektronikentwickler, Hobbyisten und professionelle Anwender, die höchste Ansprüche an die thermische Stabilität ihrer Schaltungen stellen und eine langlebige, leistungsfähige Lösung für ihre thermischen Herausforderungen suchen.
Überlegene Leistung durch intelligente Konstruktion
Der FK 201 SA-3 Kühlkörper bietet entscheidende Vorteile gegenüber generischen Kühlkörperlösungen. Seine spezifische Auslegung für TO-3 Gehäuse stellt eine optimale Kontaktfläche und damit eine maximale Wärmeübertragung sicher. Die herausragende thermische Leitfähigkeit des Aluminiums in Kombination mit der optimierten Rippenstruktur ermöglicht eine effektive Wärmeableitung, die weit über die Fähigkeiten von passiven Standardlösungen hinausgeht. Dies schützt Ihre wertvollen Bauteile vor thermischem Stress, vermeidet Leistungseinbußen und erhöht die Gesamtsicherheit und Zuverlässigkeit Ihrer elektronischen Systeme.
Konstruktionsmerkmale und Vorteile
Die Konstruktion des FK 201 SA-3 Kühlkörpers ist auf maximale thermische Effizienz und einfache Integration ausgelegt:
- Optimiertes TO-3 Design: Präzise geformt für eine ideale Passform und maximale Kontaktfläche mit TO-3 Leistungskomponenten, minimiert die thermischen Übergangswiderstände.
- Hochleistungs-Aluminiumlegierung: Verwendet wird eine spezifische Aluminiumlegierung, die für ihre exzellente Wärmeleitfähigkeit bekannt ist, um die Wärme schnell und effizient von der Quelle abzuleiten.
- Hohe Wärmeableitfähigkeit (6 K/W): Dieser niedrige thermische Widerstandswert (in Kelvin pro Watt) ist ein Indikator für die Effizienz des Kühlkörpers. Ein niedrigerer Wert bedeutet, dass der Kühlkörper weniger Temperaturdifferenz benötigt, um eine bestimmte Wärmemenge abzuleiten, was zu niedrigeren Betriebstemperaturen führt.
- Effiziente Rippenstruktur: Die entwickelte Rippenform maximiert die Oberfläche im Verhältnis zum Volumen, was die Wärmeabgabe an die Umgebungsluft durch Konvektion und Strahlung deutlich verbessert.
- Robuste Konstruktion: Gefertigt für Langlebigkeit und Zuverlässigkeit auch unter anspruchsvollen Betriebsbedingungen und erhöhten Temperaturen.
- Vielseitige Montageoptionen: Die Konstruktion unterstützt standardmäßige Befestigungsmethoden für TO-3 Gehäuse, was die Installation in bestehenden oder neuen Designs vereinfacht.
- Kompakte Abmessungen (45 mm): Die spezifische Größe von 45 mm bietet ein gutes Gleichgewicht zwischen Kühlleistung und Platzbedarf, was ihn für eine breite Palette von Anwendungen geeignet macht, bei denen der Bauraum begrenzt ist.
Technische Spezifikationen im Detail
Der FK 201 SA-3 Kühlkörper zeichnet sich durch präzise gefertigte Spezifikationen aus, die seine überlegene thermische Leistung garantieren:
| Merkmal | Spezifikation |
|---|---|
| Modellbezeichnung | FK 201 SA-3 |
| Gehäusetyp-Kompatibilität | TO-3 |
| Material | Hochleitfähige Aluminiumlegierung |
| Abmessungen (Breite) | 45 mm |
| Thermischer Widerstand | 6 K/W (Kelvin pro Watt) |
| Oberflächenbehandlung | Naturbelassen (für optimale Wärmeübertragung, ggf. eloxiert für Korrosionsschutz je nach Produktionsvariante) |
| Befestigungsart | Schraubmontage mit Standardbohrungen für TO-3 Gehäuse |
| Anwendungsbereiche | Leistungselektronik, Netzgeräte, Audio-Verstärker, Industrieanwendungen, Laborgeräte |
Fundierte Anwendungsbereiche und Materialwissenschaft
Die Wahl des Materials und die präzise Fertigung des FK 201 SA-3 Kühlkörpers sind entscheidend für seine Effektivität. Aluminium ist aufgrund seiner hohen Wärmeleitfähigkeit von etwa 205 W/(m·K) eine bevorzugte Wahl in der Kühlkörpertechnologie. Die spezifische Legierung, die für diesen Kühlkörper verwendet wird, ist sorgfältig ausgewählt, um diese inhärenten Eigenschaften zu maximieren und gleichzeitig eine gute mechanische Stabilität zu gewährleisten. Die optimierte Rippenstruktur, mit ihren definierten Abständen und Höhen, erzeugt eine größere Oberfläche, die für die Wärmeabgabe an die Umgebungsluft unerlässlich ist. Dieser Prozess basiert auf den physikalischen Prinzipien der Konvektion und Strahlung. Bei der Konvektion strömt die Umgebungsluft über die Rippen und nimmt die Wärme auf, während die Strahlung die Wärme direkt in Form von Infrarotstrahlung abgibt. Der angegebene thermische Widerstand von 6 K/W repräsentiert den Temperaturanstieg pro Watt abzuführender Leistung. Ein niedrigerer Wert signalisiert eine überlegene Kühlleistung, da die Temperaturdifferenz zwischen der Komponente und der Umgebungsluft geringer ausfällt, um eine gegebene Wärmelast zu bewältigen.
Installation und Integration in Ihre Systeme
Die Installation des FK 201 SA-3 Kühlkörpers ist unkompliziert und für verschiedene Anwendungsszenarien konzipiert. Die TO-3 Montagebohrungen sind standardisiert und ermöglichen eine direkte Verschraubung mit dem zu kühlenden Leistungshalbleiter. Um die thermische Übergangsleistung weiter zu optimieren und potenzielle Lufteinschlüsse zwischen Bauteil und Kühlkörper zu minimieren, wird die Verwendung einer geeigneten Wärmeleitpaste oder eines Wärmeleitpads dringend empfohlen. Achten Sie darauf, dass die Wärmeleitpaste gleichmäßig und dünn aufgetragen wird, um den Kontakt zu maximieren. Die 45 mm Breite des Kühlkörpers erlaubt eine flexible Platzierung in vielen Gehäusen und auf Leiterplatten. Es ist jedoch stets ratsam, die verfügbaren Platzverhältnisse und die Luftzirkulation innerhalb des Gehäuses zu berücksichtigen, um die maximale Effizienz der Wärmeableitung zu erzielen. Eine gute Luftzirkulation ist entscheidend, damit die erwärmte Luft vom Kühlkörper wegtransportiert werden kann, was den Kühlprozess fortlaufend aufrechterhält.
Vorteile im direkten Vergleich
Gegenüber einfachen flachen Kühlkörpern oder Kühlkörpern mit geringerer Rippendichte bietet der FK 201 SA-3 deutliche Vorteile. Die spezielle Rippengeometrie erhöht die aktive Oberfläche signifikant, was zu einer erheblich verbesserten Wärmeableitungskapazität führt. Standard-Kühlkörper sind oft nicht ausreichend dimensioniert, um die hohen Wärmelasten von modernen Leistungshalbleitern effektiv zu bewältigen. Dies kann zu thermischem Throttling, reduzierter Lebensdauer oder sogar zum Ausfall der Komponenten führen. Der FK 201 SA-3 ist darauf ausgelegt, diese kritischen Probleme zu vermeiden, indem er eine konstante und zuverlässige Kühlung sicherstellt, selbst unter Volllastbedingungen.
Langzeitstabilität und Zuverlässigkeit
Die Investition in einen hochwertigen Kühlkörper wie den FK 201 SA-3 zahlt sich durch erhöhte Zuverlässigkeit und Lebensdauer Ihrer elektronischen Geräte aus. Durch die Reduzierung der Betriebstemperaturen werden thermische Belastungen auf die Halbleitermaterialien und deren Gehäuse minimiert. Dies verlangsamt Alterungsprozesse und reduziert das Risiko von Materialermüdung oder Degradation. Für professionelle Anwendungen, bei denen Ausfallzeiten kostspielig sind, ist die Gewährleistung einer stabilen thermischen Umgebung unerlässlich. Der FK 201 SA-3 Kühlkörper bietet die notwendige Robustheit und Effizienz, um diese Anforderungen zu erfüllen und die Gesamtbetriebskosten durch reduzierte Wartungs- und Austauschfrequenzen zu senken.
FAQ – Häufig gestellte Fragen zu FK 201 SA-3 – Kühlkörper, 45 mm, Alu, 6 K/W, TO-3
Welche Art von elektronischen Komponenten kann ich mit diesem Kühlkörper kühlen?
Der FK 201 SA-3 Kühlkörper ist speziell für die Kühlung von Leistungshalbleitern im TO-3 Gehäuse konzipiert. Dazu gehören typischerweise Leistungstransistoren, integrierte Schaltkreise (ICs) wie Spannungsregler oder Audioverstärker-ICs, die eine signifikante Wärmemenge erzeugen und ein TO-3 Gehäuse besitzen.
Ist der Kühlkörper für den Einsatz in industriellen Umgebungen geeignet?
Ja, die robuste Konstruktion und die hohe Leistung des FK 201 SA-3 machen ihn ideal für anspruchsvolle industrielle Anwendungen, bei denen Zuverlässigkeit und effektive Wärmeableitung unter permanenten Betriebsbedingungen entscheidend sind.
Benötige ich spezielle Werkzeuge für die Montage des Kühlkörpers?
Für die Montage werden grundlegende Werkzeuge wie ein Schraubendreher zum Anziehen der Befestigungsschrauben benötigt. Die Montagebohrungen sind standardisiert und erfordern keine speziellen Werkzeuge.
Wie beeinflusst die Wärmeleitpaste die Kühlleistung?
Wärmeleitpaste ist essentiell, um den thermischen Übergangswiderstand zwischen der Oberfläche des Halbleiters und dem Kühlkörper zu minimieren. Sie füllt mikroskopische Unebenheiten aus und stellt eine optimale Wärmeübertragung sicher. Ohne Wärmeleitpaste wäre die Kühlleistung deutlich reduziert.
Ist die Oberfläche des Kühlkörpers behandelt, um die Wärmeabgabe zu verbessern?
Der Kühlkörper ist in der Regel naturbelassen, um eine maximale Wärmeleitfähigkeit zu gewährleisten. Je nach Produktionsvariante kann eine eloxierte Beschichtung zum Korrosionsschutz vorhanden sein, die die Wärmeabgabe nur marginal beeinflusst. Für die optimale Wärmeübertragung wird eine reine Aluminiumoberfläche bevorzugt.
Kann ich den Kühlkörper in einer Umgebung mit hoher Luftfeuchtigkeit einsetzen?
Für Umgebungen mit hoher Luftfeuchtigkeit oder potenzieller Korrosion wird die Verwendung einer eloxierten Variante oder eine zusätzliche Oberflächenbehandlung empfohlen, um die Lebensdauer und Zuverlässigkeit zu maximieren. Die naturbelassene Variante ist für Standardanwendungen konzipiert.
Wie wichtig ist die Luftzirkulation in meiner Anwendung für die Effektivität des Kühlkörpers?
Die Luftzirkulation ist von entscheidender Bedeutung. Der Kühlkörper leitet die Wärme an die umgebende Luft ab. Eine ausreichende Luftzirkulation sorgt dafür, dass die erwärmte Luft abtransportiert und durch kühlere Luft ersetzt wird, was den Kühlprozess kontinuierlich aufrechterhält und die Effektivität des Kühlkörpers maximiert.
