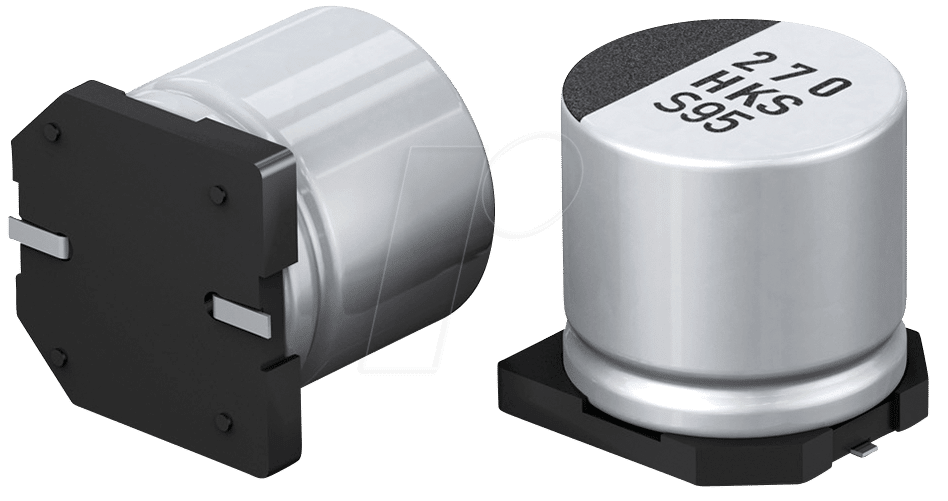

Optimale Leistung für anspruchsvolle Schaltungen: FK 150/10 P – Low ESR Elko SMD
Suchen Sie nach einer zuverlässigen Lösung zur Glättung von Spannungsspitzen und zur Verbesserung der Filterleistung in Ihrer Elektronik? Der FK 150/10 P – ein Elko SMD mit 150µF Kapazität und 10V Spannungsfestigkeit – ist die ideale Wahl für Entwickler und Hobbyisten, die höchste Ansprüche an Stabilität und Effizienz stellen. Seine Konstruktion mit niedriger ESR (Equivalent Series Resistance) minimiert Energieverluste und gewährleistet eine präzise Signalverarbeitung, selbst unter anspruchsvollen Betriebsbedingungen.
Herausragende Eigenschaften des FK 150/10 P Elko SMD
Der FK 150/10 P Elko SMD zeichnet sich durch eine Reihe von Merkmalen aus, die ihn von Standard-Elektrolytkondensatoren abheben und zu einer überlegenen Komponente für moderne Elektronikdesigns machen:
- Low ESR für reduzierte Verluste: Die geringe äquivalente Serienwiderstand (ESR) minimiert Wärmeentwicklung und Spannungsabfälle, was zu einer effizienteren Schaltung und längeren Lebensdauer der Komponenten führt.
- Hohe Temperaturbeständigkeit (105°C): Mit einer maximal zulässigen Betriebstemperatur von 105°C bietet dieser Elko SMD eine außergewöhnliche Zuverlässigkeit in Umgebungen mit erhöhter Wärmeentwicklung, wie sie in Netzteilen, Verstärkern und anderen Hochleistungsanwendungen häufig vorkommt.
- Kompaktes SMD-Gehäuse: Die Bauform als Surface Mount Device (SMD) ermöglicht eine platzsparende Bestückung auf Leiterplatten und unterstützt hochintegrierte Schaltungsdesigns, ideal für kompakte und mobile Geräte.
- Präzise Kapazität und Spannungsfestigkeit: Mit 150µF Kapazität und einer Spannungsfestigkeit von 10V ist dieser Elko für eine breite Palette von Entkopplungs- und Filteranwendungen präzise spezifiziert.
- Lange Lebensdauer und Zuverlässigkeit: Speziell ausgewählte Materialien und Fertigungsprozesse gewährleisten eine lange Betriebslebensdauer, selbst bei hohen Belastungen und Temperaturen.
Technische Spezifikationen im Detail
Um die technischen Nuancen und die überlegene Leistung des FK 150/10 P Elko SMD zu verstehen, werfen wir einen Blick auf seine detaillierten Eigenschaften:
| Spezifikation | Detail |
|---|---|
| Typ | Elko SMD (Elektrolytkondensator, Oberflächenmontage) |
| Kapazität | 150µF (Mikrofarad) |
| Nennspannung | 10V (Volt) |
| Max. Betriebstemperatur | 105°C (Celsius) |
| ESR (Equivalent Series Resistance) | Low ESR (niedrig, für optimierte Effizienz) |
| Gehäusetyp | SMD (Surface Mount Device) – Spezifische Abmessungen sind für die Leiterplattenlayout-Planung entscheidend und sollten dem Datenblatt entnommen werden. Typischerweise sind dies kleine, rechteckige Gehäuse für automatische Bestückung. |
| Anwendungsbereich | Filterung, Entkopplung, Glättung von Gleichspannungen in Netzteilen, Audio-Verstärkern, Wechselrichtern, DC/DC-Konvertern und industriellen Steuerungen. |
| Lebensdauer | Ausgelegt für eine lange Lebensdauer unter spezifizierten Betriebsbedingungen, die durch die Low ESR-Konstruktion und die hohe Temperaturbeständigkeit unterstützt wird. Spezifische Lebensdauerangaben sind üblicherweise im Herstellerdatenblatt enthalten und hängen von der Betriebsspannung und Temperatur ab. |
Vorteile der Low ESR Technologie
Die „Low ESR“-Eigenschaft des FK 150/10 P ist ein entscheidender Faktor für seine überlegene Leistung in modernen Elektronikanwendungen. Standard-Elektrolytkondensatoren weisen oft eine signifikant höhere ESR auf, was zu folgenden Nachteilen führen kann:
- Energieverluste: Ein höherer Widerstand bedeutet, dass ein Teil der Energie als Wärme verloren geht, was die Effizienz der Schaltung reduziert und zusätzliche Kühlmaßnahmen erfordern kann.
- Temperaturanstieg: Die durch die ESR verursachte Erwärmung kann die Lebensdauer des Kondensators und benachbarter Bauteile drastisch verkürzen.
- Schlechtere Filterung: Eine hohe ESR beeinträchtigt die Fähigkeit des Kondensators, hochfrequente Störungen effektiv zu absorbieren und Spannungsspitzen zu glätten.
- Instabilität der Spannung: In schnellen Schaltkreisen kann die ESR zu unerwünschten Spannungsabfällen und Schwankungen führen, die die Leistung empfindlicher Schaltungsteile beeinträchtigen.
Durch die Wahl des FK 150/10 P Elko SMD mit seiner Low ESR-Konstruktion minimieren Sie diese Probleme. Dies führt zu einer saubereren Stromversorgung, geringerer Wärmeentwicklung, erhöhter Effizienz und einer insgesamt stabileren und zuverlässigeren Elektronik. Dies ist besonders kritisch in Anwendungen wie schnellen Schaltnetzteilen (SMPS), Audio-Verstärkern, wo Signalintegrität entscheidend ist, und in industriellen Umgebungen, in denen Zuverlässigkeit oberste Priorität hat.
Anwendungsgebiete: Wo der FK 150/10 P glänzt
Der FK 150/10 P Elko SMD ist aufgrund seiner herausragenden Spezifikationen und seiner robusten Konstruktion für eine Vielzahl von anspruchsvollen Anwendungen prädestiniert:
1. Stromversorgungen und Netzteil-Entkopplung
In Schaltnetzteilen (SMPS) und linearen Spannungsreglern spielt die Glättung von Restwelligkeit eine entscheidende Rolle für eine stabile Ausgangsspannung. Die Low ESR des FK 150/10 P ermöglicht eine effiziente Filterung von hochfrequenten Störungen, die von Schaltkomponenten erzeugt werden. Seine Fähigkeit, hohe Ströme zu handhaben, macht ihn ideal für die Entkopplung von Leistungsschienen, wodurch unerwünschte Spannungsabfälle und Rauschen minimiert werden.
2. Audio- und Hi-Fi-Anwendungen
In Verstärkerschaltungen, insbesondere im Hi-Fi-Bereich, ist die Signalreinheit von größter Bedeutung. Der FK 150/10 P Elko SMD dient hier als effektiver Filter im Netzteilzweig, der Rauschen und Verzerrungen reduziert, die die Audioqualität beeinträchtigen könnten. Seine geringe ESR minimiert zusätzliche Verluste im Signalpfad, was zu einer klareren und präziseren Klangwiedergabe führt.
3. DC/DC-Konverter und Energieumwandlung
Bei der Entwicklung von DC/DC-Konvertern ist die Effizienz der Energieumwandlung entscheidend. Der FK 150/10 P unterstützt diesen Prozess durch seine Fähigkeit, schnell auf Laständerungen zu reagieren und gleichzeitig Energieverluste durch seine niedrige ESR zu minimieren. Dies ist unerlässlich für Anwendungen, bei denen Energieeffizienz und kompakte Bauweise gefragt sind.
4. Industrieautomation und Steuertechnik
In industriellen Umgebungen sind Zuverlässigkeit und Langlebigkeit unter rauen Bedingungen von entscheidender Bedeutung. Der FK 150/10 P Elko SMD bietet die notwendige Robustheit und Temperaturbeständigkeit, um in Steuergeräten, Sensorik und Automatisierungssystemen zuverlässig zu funktionieren. Die Minimierung von Ausfallzeiten ist hier ein kritischer Faktor, den die hohe Qualität dieser Komponente unterstützt.
5. LED-Treiber und Beleuchtungstechnik
Moderne LED-Treiber erfordern oft eine präzise Spannungsregelung und Filterung, um eine gleichmäßige und flimmerfreie Beleuchtung zu gewährleisten. Der FK 150/10 P Elko SMD kann in diesen Schaltungen eingesetzt werden, um die Ausgangsspannung zu stabilisieren und hochfrequente Schaltgeräusche zu reduzieren, was zu einer verbesserten Lichtqualität und längeren Lebensdauer der LEDs beiträgt.
FAQ – Häufig gestellte Fragen zu FK 150/10 P – Elko SMD, 150uF, 10V, 105°C, low ESR
Was bedeutet „low ESR“ bei einem Elektrolytkondensator?
Low ESR steht für „Low Equivalent Series Resistance“ und bezeichnet einen Elektrolytkondensator mit einem sehr geringen Innenwiderstand. Dies führt zu geringeren Energieverlusten in Form von Wärme, verbessert die Filterleistung und ermöglicht eine schnellere Reaktion auf Laständerungen, was für moderne Hochfrequenzschaltungen unerlässlich ist.
Für welche Anwendungen ist die 105°C Betriebstemperatur besonders wichtig?
Die 105°C Betriebstemperatur ist entscheidend für Anwendungen, die erhöhter Wärme ausgesetzt sind. Dazu gehören beispielsweise Netzteile, Verstärker, Leistungselektronik oder auch Geräte, die in heißen Umgebungen betrieben werden. Eine höhere Temperaturbeständigkeit verlängert die Lebensdauer und Zuverlässigkeit des Kondensators unter solchen Bedingungen.
Warum ist die SMD-Bauform vorteilhaft?
Die SMD-Bauform (Surface Mount Device) ermöglicht die direkte Bestückung auf der Oberfläche einer Leiterplatte (PCB). Dies führt zu kompakteren Designs, unterstützt die Automatisierung in der Fertigung und ermöglicht eine engere Integration von Komponenten, was besonders in der modernen Miniaturisierung von Elektronikgeräten von Vorteil ist.
Wie unterscheidet sich der FK 150/10 P von einem Standard-Elko?
Der Hauptunterschied liegt in der „Low ESR“-Eigenschaft, der verbesserten Temperaturbeständigkeit (105°C) und der SMD-Bauform. Diese Merkmale machen den FK 150/10 P ideal für anspruchsvollere Anwendungen, bei denen Effizienz, geringe Verluste und hohe Zuverlässigkeit gefordert sind, während Standard-Elkos oft für weniger kritische Filter- und Entkopplungsaufgaben ausreichen.
Kann der FK 150/10 P für höhere Spannungen als 10V verwendet werden?
Nein, Sie sollten die Nennspannung von 10V nicht überschreiten. Die Verwendung eines Kondensators mit einer Spannung, die höher ist als die des Systems, ist möglich, aber die Verwendung mit einer Spannung, die niedriger ist als die des Systems, kann zu einem Durchschlag des Kondensators und zu dauerhafter Beschädigung führen. Es ist immer ratsam, die Spezifikationen des Herstellers genau zu beachten.
Wie beeinflusst die ESR die Lebensdauer eines Elektrolytkondensators?
Eine höhere ESR führt zu einer stärkeren Erwärmung des Kondensators durch Joule’sche Verluste (P = I² * R). Diese erhöhte Temperatur beschleunigt die chemischen Alterungsprozesse im Inneren des Kondensators und verkürzt somit signifikant seine Lebensdauer. Ein Low ESR-Kondensator erzeugt weniger Wärme und hat daher potenziell eine längere Lebensdauer, insbesondere unter hoher Last.
Ist der FK 150/10 P für Audiofilterung geeignet?
Ja, der FK 150/10 P Elko SMD eignet sich hervorragend für Audiofilterung und Entkopplungsanwendungen, insbesondere dort, wo eine saubere Stromversorgung und minimale Verzerrungen gewünscht sind. Seine Low ESR-Eigenschaft hilft, hochfrequentes Rauschen zu minimieren, was zu einer verbesserten Klangqualität beiträgt.
