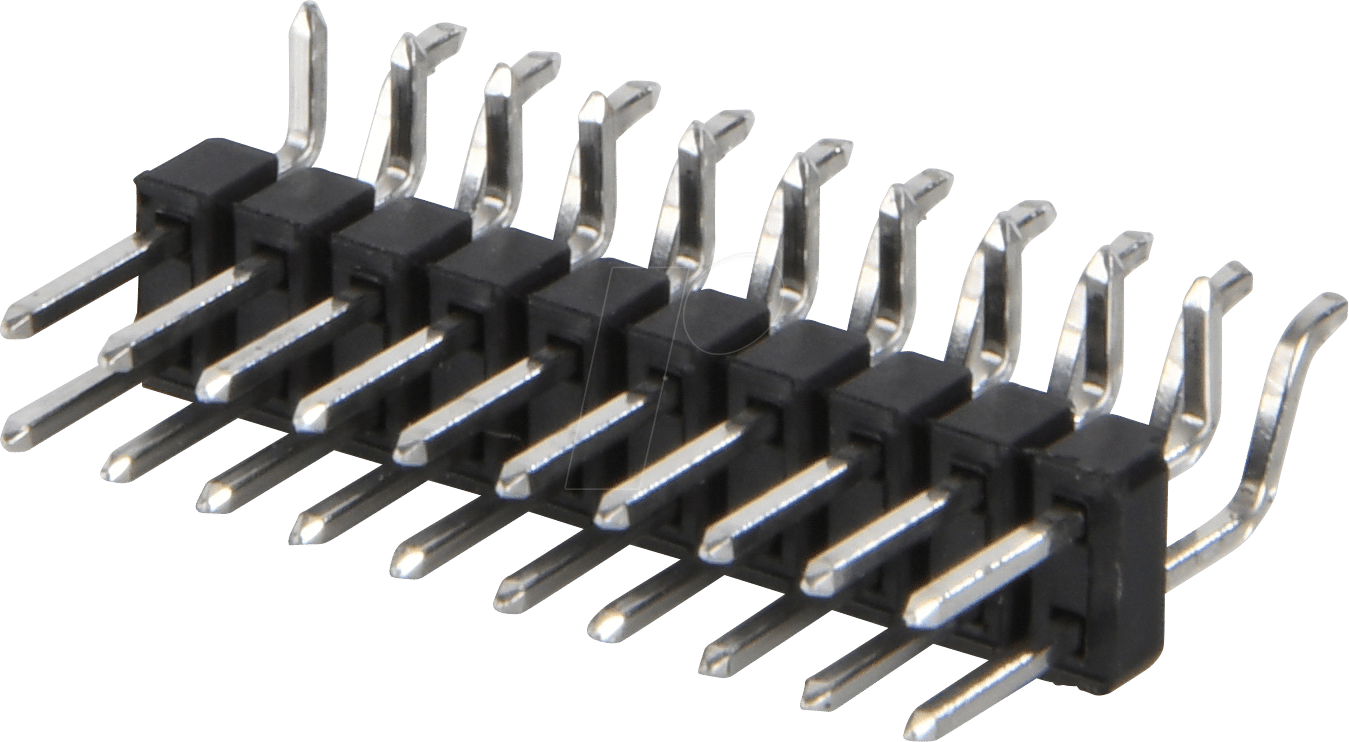

Hochzuverlässige Konnektivität mit der FIS SL28.20Z Stiftleiste
Sie suchen nach einer robusten und vielseitigen Lösung für Ihre Elektronikprojekte, bei der eine zuverlässige Signalübertragung und mechanische Stabilität im Vordergrund stehen? Die FIS SL28.20Z Stiftleiste mit einem Rastermaß von 2,54 mm, in der Konfiguration 2×10 Pole und der Kombination aus SMT- und THT-Befestigungstechnologie, ist die ideale Wahl für Entwickler, Ingenieure und Hobbyisten, die Wert auf Präzision und Langlebigkeit legen. Diese Stiftleiste minimiert das Risiko von Verbindungsproblemen und Lötfehlern durch ihre präzise Fertigung und die doppelte Befestigungsmöglichkeit, was sie zu einer überlegenen Alternative zu einfacheren Steckverbindungen macht.
Präzision und Vielseitigkeit für anspruchsvolle Anwendungen
Die FIS SL28.20Z Stiftleiste wurde entwickelt, um den hohen Anforderungen moderner Elektronik zu genügen. Das Rastermaß von 2,54 mm ist ein Industriestandard, der eine breite Kompatibilität mit vielen anderen Komponenten und Stecksystemen gewährleistet. Die Anordnung von 2 Reihen mit je 10 Pins bietet eine kompakte und dennoch gut zugängliche Kontaktfläche für multiple Signalführungen. Die innovative Kombination aus Surface Mount Technology (SMT) und Through-Hole Technology (THT) Befestigung ermöglicht eine extrem sichere und stabile Verbindung auf der Leiterplatte.
Die Vorteile der FIS SL28.20Z Stiftleiste im Überblick
- Doppelte Befestigungstechnologie: Die SMT- und THT-Kombination bietet eine herausragende mechanische Stabilität, die Vibrationen und mechanischen Belastungen standhält und somit Ausfälle vermeidet.
- Hohe Kontaktzuverlässigkeit: Präzise gefertigte Kontakte sorgen für eine geringe Übergangsbeständigkeit und sichern eine stabile Signalübertragung über die gesamte Lebensdauer.
- Industriestandard Rastermaß: Das 2,54 mm Rastermaß gewährleistet eine optimale Kompatibilität mit einer Vielzahl von Kabeln, Steckern und Leiterplattenlayouts.
- Kompakte Bauform: Die 2×10 Pin-Konfiguration bietet eine hohe Pin-Dichte auf kleinem Raum, was besonders in platzkritischen Anwendungen von Vorteil ist.
- Optimiert für automatisierte Prozesse: Die SMT-Kompatibilität erleichtert die Integration in automatisierte Fertigungsprozesse, was die Produktionskosten senkt und die Effizienz steigert.
- Langlebigkeit und Robustheit: Hochwertige Materialien und sorgfältige Verarbeitung garantieren eine lange Lebensdauer auch unter anspruchsvollen Umgebungsbedingungen.
- Vielseitige Einsatzmöglichkeiten: Ideal für Prototyping, industrielle Steuerungen, Messtechnik, Embedded Systems und professionelle Elektronikentwicklung.
Technische Spezifikationen und Materialgüte
Die FIS SL28.20Z Stiftleiste zeichnet sich durch ihre hochwertige Materialauswahl und präzise Fertigung aus. Das Gehäusematerial besteht aus einem robusten thermoplastischen Polymer, das eine hohe Temperaturbeständigkeit und gute elektrische Isolationseigenschaften aufweist. Die Kontakte sind typischerweise aus einer Kupferlegierung gefertigt und für eine verbesserte Leitfähigkeit und Korrosionsbeständigkeit oft mit einer Hartgold- oder Zinnbeschichtung versehen. Diese Kombination aus hochwertigen Materialien und dem durchdachten Design der SMT+THT-Befestigung macht die SL28.20Z zu einer überlegenen Wahl für kritische Verbindungen, wo Zuverlässigkeit an erster Stelle steht. Die SMT-Anbindung sichert eine präzise Positionierung und Lötbarkeit auf der Oberfläche der Leiterplatte, während die THT-Pins zusätzlich mechanischen Halt durch die Durchkontaktierung bieten. Dies minimiert das Risiko von thermisch induzierten Spannungen und mechanischen Defekten, die bei reinen SMT- oder THT-Lösungen auftreten können.
Anwendungsbereiche und Einsatzszenarien
Die FIS SL28.20Z Stiftleiste findet aufgrund ihrer Vielseitigkeit und Zuverlässigkeit Anwendung in einer breiten Palette von Elektronikbereichen. Im Bereich der industriellen Automatisierung und Steuerungstechnik dient sie als zuverlässiger Schnittpunkt für Sensorik, Aktuatorik und Kommunikationsmodule. Ingenieure in der Messtechnik schätzen die präzise und störungsfreie Signalübertragung für präzise Messungen und Datenerfassung. Im Sektor der Embedded Systems ermöglicht die kompakte Bauform und die hohe Pin-Dichte die effiziente Anbindung verschiedenster Peripheriekomponenten an Mikrocontroller und Prozessoren. Auch im Prototyping und bei der Entwicklung von Prototypen bietet die SL28.20Z eine robuste und flexible Lösung, die schnelle Iterationen und zuverlässige Tests ermöglicht. Die Möglichkeit der kombinierte SMT+THT-Montage erlaubt es Entwicklern, die Vorteile beider Technologien zu nutzen: die Effizienz der automatisierten SMT-Bestückung und die zusätzliche mechanische Festigkeit der THT-Verbindung.
Qualitätsmerkmale der FIS SL28.20Z im Detail
Die überlegene Qualität der FIS SL28.20Z Stiftleiste manifestiert sich in verschiedenen Aspekten, die sie von Standardlösungen abheben. Die Toleranzen bei der Fertigung sind äußerst gering, was eine exakte Passform und konsistente elektrische Eigenschaften über alle produzierten Einheiten hinweg gewährleistet. Die Kontaktflächen sind so konzipiert, dass sie eine hohe Anzahl von Ein- und Aussteckzyklen ohne signifikanten Leistungsverlust überstehen. Die Wahl des Gehäusematerials ist ebenfalls entscheidend; es bietet nicht nur thermische Stabilität bis zu hohen Temperaturen, sondern ist auch resistent gegen chemische Einflüsse, die in industriellen Umgebungen auftreten können. Die spezifische Ausführung als Stiftleiste mit 2,54 mm Rastermaß und 2×10 Polen kombiniert eine hohe Kontaktdichte mit einer guten Handhabbarkeit, was insbesondere bei der manuellen Verdrahtung oder bei der Platzierung auf dicht bestückten Leiterplatten von Vorteil ist. Die SMT+THT-Konstruktion adressiert direkt das Problem der mechanischen Beanspruchung von Lötstellen bei reinen SMT-Lösungen, indem sie eine zusätzliche mechanische Verankerung im Substrat bietet.
| Eigenschaft | Details |
|---|---|
| Produkttyp | Stiftleiste |
| Hersteller | FIS |
| Modell | SL28.20Z |
| Rastermaß | 2,54 mm |
| Anzahl der Reihen | 2 |
| Anzahl der Pins pro Reihe | 10 |
| Gesamtanzahl Pins | 20 |
| Montageart | SMT+THT (Surface Mount Technology + Through-Hole Technology) |
| Gehäusematerial | Hochleistungs-Thermoplast, hohe Temperaturbeständigkeit, gute elektrische Isolation |
| Kontaktmaterial | Kupferlegierung, typischerweise vergoldet oder verzinnt für erhöhte Leitfähigkeit und Korrosionsschutz |
| Betriebstemperaturbereich | Standardmäßig für industrielle Anwendungen ausgelegt (typischerweise -40°C bis +105°C, genaue Spezifikation je nach Variante und Herstellerdatenblatt) |
| Anzahl der Steckzyklen | Ausgelegt für eine hohe Anzahl an Steckzyklen, was auf die Qualität der Kontakte und die mechanische Stabilität hinweist. |
| Elektrische Spezifikationen | Optimiert für niedrige Übergangswiderstände und zuverlässige Signalübertragung im Niederspannungs- und Niederstrombereich. |
| Farbe | Variiert, oft Schwarz oder Natur (basierend auf dem Gehäusematerial) |
FAQ – Häufig gestellte Fragen zu FIS SL28.20Z – Stiftleiste 2,54 mm, 2×10, SMT+THT
Was bedeutet die Bezeichnung SMT+THT bei dieser Stiftleiste?
SMT+THT bedeutet, dass die Stiftleiste sowohl für die Oberflächenmontage (SMT – Surface Mount Technology) als auch für die Durchsteckmontage (THT – Through-Hole Technology) ausgelegt ist. Das ermöglicht eine doppelte Befestigungsstrategie auf der Leiterplatte: Die SMT-Kontakte werden auf der Oberfläche aufgelötet, während die THT-Pins durch Löcher in der Platine gesteckt und von der anderen Seite verlötet werden. Dies erhöht die mechanische Stabilität der Verbindung erheblich.
Für welche Art von Anwendungen ist eine 2,54 mm Rastermaß Stiftleiste am besten geeignet?
Das 2,54 mm Rastermaß ist ein Industriestandard und daher sehr vielseitig. Es eignet sich hervorragend für die Verbindung von Leiterplatten untereinander, für die Anbindung von Displays, Sensoren, Motoren, Kommunikationsmodulen und für die Nutzung mit vorkonfektionierten Kabeln (Jumper-Kabel) in Bereichen wie Embedded Systems, industrielle Steuerungen, Messtechnik, Laborelektronik und Hobbyprojekte.
Wie wirkt sich die SMT+THT-Kombination auf die Zuverlässigkeit aus?
Die SMT+THT-Kombination bietet eine überlegene mechanische Stabilität im Vergleich zu reinen SMT- oder THT-Lösungen. Die THT-Pins bieten eine zusätzliche Verankerung in der Leiterplatte, die Vibrationen und mechanischen Zugkräften besser widersteht. Dies minimiert das Risiko von Lötstellenbruch und somit von Verbindungsausfällen, was die Gesamtzuverlässigkeit des Produkts erhöht.
Welche Vorteile bietet die 2×10 Pin-Konfiguration?
Die 2×10 Pin-Konfiguration bietet eine gute Balance zwischen Kontaktdichte und Handhabbarkeit. Mit insgesamt 20 Pins können mehrere Signale oder Versorgungsleitungen effizient geführt werden, ohne die Leiterplatte übermäßig zu belasten. Die zweireihige Anordnung ist zudem gut für viele Standard-Steckverbinder und Kabelbäume geeignet.
Welche Materialien werden typischerweise für diese Art von Stiftleisten verwendet und warum sind sie wichtig?
Das Gehäuse besteht meist aus einem hitzebeständigen Thermoplast, das gute Isolationseigenschaften bietet und bei den Löttemperaturen nicht schmilzt oder sich verformt. Die Kontakte sind in der Regel aus einer Kupferlegierung gefertigt und oft mit Hartgold oder einer anderen Korrosionsschutzschicht versehen. Diese Materialien sind entscheidend für eine dauerhaft niedrige Übergangsbeständigkeit, eine zuverlässige Signalübertragung und eine lange Lebensdauer der Verbindung.
Kann die FIS SL28.20Z in automatisierten Fertigungsprozessen eingesetzt werden?
Ja, die SMT-Anteile der FIS SL28.20Z sind explizit für automatisierte Bestückungsmaschinen (Pick-and-Place-Maschinen) ausgelegt. Dies ermöglicht eine schnelle und präzise Platzierung auf der Leiterplatte, was die Produktionskosten senkt und die Effizienz in der Serienfertigung erheblich steigert.
Was ist der Unterschied zwischen einer Stiftleiste und einer Buchsenleiste?
Eine Stiftleiste (Header) hat die weiblichen Kontakte (Pins), die aus dem Gehäuse herausragen, während eine Buchsenleiste (Socket/Receptacle) die männlichen Kontakte (Pins) hat, die typischerweise in einem Gehäuse sitzen, in das die Stiftleiste eingesteckt wird. Die FIS SL28.20Z ist eine Stiftleiste, die als Gegenstück eine Buchsenleiste benötigt, um eine vollständige Verbindung herzustellen.
