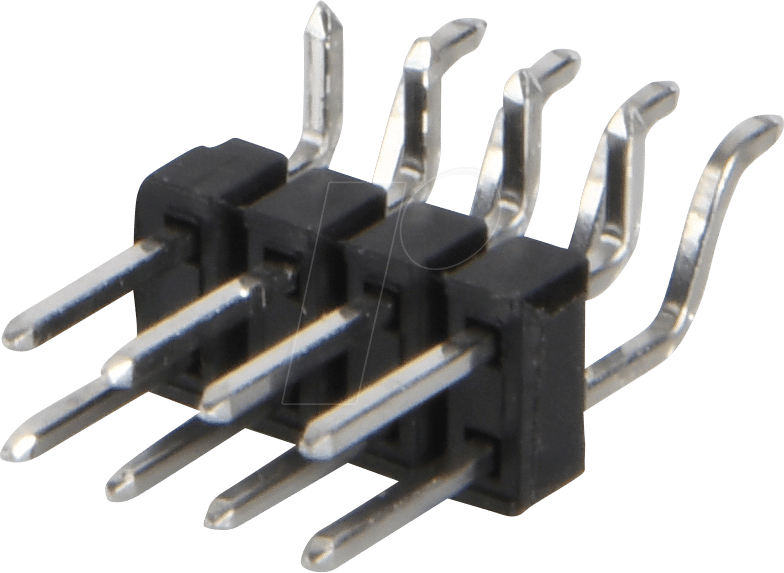

FIS SL28.08Z – Stiftleiste 2,54 mm, 2×4, SMT+THT: Zuverlässige Verbindungen für anspruchsvolle Elektronikprojekte
Suchen Sie eine robuste und vielseitige Lösung für Ihre elektrischen Verbindungen, die sowohl Oberflächenmontage (SMT) als auch Durchsteckmontage (THT) unterstützt? Die FIS SL28.08Z Stiftleiste mit einem Rastermaß von 2,54 mm und einer Konfiguration von 2×4 Kontakten wurde speziell entwickelt, um Ingenieuren, Hobbyisten und professionellen Anwendern eine unkomplizierte und sichere Schnittstelle für ihre elektronischen Schaltungen zu bieten. Diese Stiftleiste minimiert Montageaufwand und maximiert die Zuverlässigkeit von Verbindungen in Prototypen, Kleinserienfertigung und komplexen Systemintegrationen.
Technische Überlegenheit der FIS SL28.08Z
Die FIS SL28.08Z Stiftleiste zeichnet sich durch eine zukunftssichere Hybrid-Montagetechnik aus. Die Kombination aus SMT-Flügeln für die effiziente automatisierte Bestückung auf der Platinenoberfläche und THT-Pins für zusätzliche mechanische Stabilität und einfache Handlötbarkeit, macht dieses Bauteil zur idealen Wahl für eine breite Palette von Anwendungen. Entwickler profitieren von der Flexibilität, je nach Anforderung die bevorzugte Montageart zu wählen oder sogar beide Methoden parallel zu nutzen, um höchste Integrationssicherheit zu gewährleisten.
Vorteile der FIS SL28.08Z Stiftleiste
- Hybrid-Montagefähigkeit: Ermöglicht sowohl SMT- als auch THT-Montage und bietet maximale Designflexibilität.
- Präzises Rastermaß: 2,54 mm Rastermaß ist ein Industriestandard, der Kompatibilität mit einer Vielzahl von Steckverbindern und Modulen sicherstellt.
- Kompakte Bauform: 2×4 Kontakte ermöglichen eine dichte Bestückung auf der Leiterplatte, ideal für platzbeschränkte Designs.
- Hohe mechanische Stabilität: Die THT-Pins bieten zusätzliche Verankerung und Belastbarkeit, was die Lebensdauer der Verbindung erhöht.
- Zuverlässige elektrische Performance: Hochwertige Materialien und präzise Fertigung gewährleisten stabile Signalübertragung und geringe Übergangswiderstände.
- Einfache Handhabung: Sowohl für automatisierte Bestückungsanlagen als auch für manuelle Lötprozesse optimiert.
- Vielseitige Einsatzmöglichkeiten: Geeignet für Steuerungsplatinen, Sensorik, Debugging-Schnittstellen und mehr.
Detaillierte Spezifikationen und Eigenschaften
Die FIS SL28.08Z Stiftleiste wurde mit Blick auf Langlebigkeit und Leistungsfähigkeit konzipiert. Das Gehäusematerial ist typischerweise ein Hochtemperatur-Kunststoff, der die Belastungen während des Lötprozesses problemlos übersteht und zudem eine gute elektrische Isolation bietet. Die Kontaktstifte bestehen aus einer hochwertigen Kupferlegierung, die für ihre hervorragende Leitfähigkeit und Korrosionsbeständigkeit bekannt ist. Eine Oberflächenveredelung der Kontakte, oft eine Verzinnung oder eine Goldbeschichtung (je nach spezifischer Ausführung), optimiert die Kontaktsicherheit und verhindert Oxidation über lange Zeiträume. Das Rastermaß von 2,54 mm ist ein international etablierter Standard, der eine nahtlose Integration in bestehende elektronische Ökosysteme ermöglicht. Die zweireihige Anordnung mit vier Kontakten pro Reihe erlaubt eine effiziente Anordnung auf der Leiterplatte und unterstützt eine Vielzahl von Verbindungsszenarien, von einfachen Datenbussen bis hin zu komplexeren Signalführungen.
| Eigenschaft | Beschreibung |
|---|---|
| Hersteller | FIS |
| Artikelnummer | SL28.08Z |
| Typ | Stiftleiste |
| Rastermaß | 2,54 mm |
| Anzahl Kontakte | 2×4 (8 Kontakte gesamt) |
| Montageart | SMT + THT (Surface Mount Technology + Through-Hole Technology) |
| Gehäusematerial | Hochtemperatur-Kunststoff (typischerweise PBT oder LCP) mit guter elektrischer Isolation und thermischer Beständigkeit. |
| Kontaktmaterial | Kupferlegierung mit Oberflächenveredelung (z.B. Zinn oder Gold) für optimale Leitfähigkeit und Korrosionsschutz. |
| Nennstrom pro Kontakt (typisch) | 1 A (abhängig von PCB-Layout und Umgebungstemperatur) |
| Betriebstemperatur (typisch) | -40°C bis +85°C |
| Einsatzgebiete | Leiterplattenverbindungen, Prototypenbau, industrielle Steuerungen, Datenerfassung, Debugging-Schnittstellen, Mess- und Prüftechnik. |
Anwendungsgebiete und Integrationsmöglichkeiten
Die FIS SL28.08Z Stiftleiste ist ein Schlüsselbaustein für eine Vielzahl von elektronischen Anwendungen. In der industriellen Automatisierung dient sie als zuverlässige Schnittstelle für die Verbindung von Sensoren, Aktoren und Steuerungseinheiten. Im Bereich des Internet of Things (IoT) ermöglicht sie eine flexible Anbindung von Mikrocontrollern an Peripheriemodule und Erweiterungsboards. Ingenieure im Bereich Embedded Systems schätzen die Möglichkeit, Debugging-Schnittstellen wie JTAG oder SWD einfach und robust zu implementieren. Auch im akademischen und hobbyistischen Bereich des Prototypenbaus bietet die FIS SL28.08Z eine einfach zu handhabende und kosteneffiziente Lösung für das Aufbauen und Testen von Schaltungen.
Die SMT-Komponente der Stiftleiste erlaubt eine effiziente maschinelle Bestückung, was die Produktionskosten und Durchlaufzeiten insbesondere bei größeren Stückzahlen signifikant reduziert. Die zusätzlichen THT-Pins gewährleisten dabei eine mechanische Integrität, die über die reine Oberflächenmontage hinausgeht. Dies ist besonders vorteilhaft in Umgebungen mit Vibrationen oder mechanischen Belastungen. Die Kombination beider Montagearten eröffnet zudem Designs, bei denen eine besonders hohe Lötstellenfestigkeit erforderlich ist, beispielsweise in sicherheitskritischen Anwendungen.
Das 2,54 mm Rastermaß ist ein universeller Standard, der die Kompatibilität mit einer breiten Palette von Gegensteckern gewährleistet. Dazu gehören typische Jumper-Kappen, Buchsenleisten oder auch spezielle Funktionsmodule. Diese Kompatibilität vereinfacht die Auswahl von Zubehör und reduziert die Komplexität der Materialbeschaffung.
FAQ – Häufig gestellte Fragen zu FIS SL28.08Z – Stiftleiste 2,54 mm, 2×4, SMT+THT
Kann ich die FIS SL28.08Z Stiftleiste sowohl mit SMT- als auch mit THT-Lötverfahren bestücken?
Ja, genau das ist der Kernnutzen der FIS SL28.08Z. Sie ist speziell dafür konzipiert, sowohl SMT-Flügel für die Oberflächenmontage als auch THT-Pins für die Durchsteckmontage zu integrieren. Sie können je nach Anforderung und bestehender Infrastruktur beide Verfahren nutzen oder sich auf eines konzentrieren.
Welche Vorteile bietet die Hybrid-Montageart gegenüber reinen SMT- oder THT-Lösungen?
Die Hybrid-Montage bietet die Vorteile beider Welten: Die Effizienz und Präzision der automatisierten SMT-Bestückung kombiniert mit der zusätzlichen mechanischen Stabilität und einfacheren Handhabung von THT-Komponenten. Dies führt zu robusteren Verbindungen und größerer Designflexibilität.
Ist das 2,54 mm Rastermaß universell kompatibel?
Ja, das 2,54 mm Rastermaß ist ein weit verbreiteter Industriestandard. Dies bedeutet, dass die FIS SL28.08Z Stiftleiste mit einer Vielzahl von Standard-Gegensteckern, Kabeln und Modulen kompatibel ist, die dieses Rastermaß verwenden.
Welche Arten von Materialien werden für die FIS SL28.08Z Stiftleiste verwendet und was bedeutet das für die Haltbarkeit?
Die Gehäuse bestehen typischerweise aus Hochtemperatur-Kunststoffen wie PBT oder LCP, die thermischer Belastung standhalten und eine gute Isolation bieten. Die Kontakte sind aus einer Kupferlegierung gefertigt und oft mit Zinn oder Gold veredelt, um exzellente Leitfähigkeit und Korrosionsbeständigkeit über einen langen Zeitraum zu gewährleisten.
Für welche Umgebungen ist die FIS SL28.08Z Stiftleiste besonders geeignet?
Aufgrund ihrer robusten Bauweise und der Hybrid-Montage ist die Stiftleiste gut geeignet für Anwendungen, die mechanischen Belastungen oder Vibrationen ausgesetzt sind, sowie für Umgebungen, in denen eine zuverlässige und langfristige elektrische Verbindung entscheidend ist. Der typische Betriebstemperaturbereich von -40°C bis +85°C deckt viele industrielle und anspruchsvolle Einsatzgebiete ab.
Wie beeinflusst die zweireihige Konfiguration (2×4) die Anwendungsmöglichkeiten?
Die 2×4 Konfiguration bietet eine kompakte und dennoch flexible Möglichkeit, Signale auf einer Leiterplatte zu führen. Sie ist ideal für Anwendungen, bei denen eine moderate Anzahl von Verbindungen benötigt wird, ohne dabei zu viel Platz auf der Platine zu beanspruchen. Dies ermöglicht dichte Designs und die Anbindung von komplexeren Interfaces.
Ist die FIS SL28.08Z Stiftleiste für den Einsatz in industriellen Steuerungen geeignet?
Ja, die Kombination aus SMT- und THT-Montage, die robusten Materialien und das präzise Rastermaß machen die FIS SL28.08Z Stiftleiste zu einer hervorragenden Wahl für industrielle Steuerungsanwendungen, wo Zuverlässigkeit und Langlebigkeit von höchster Bedeutung sind.
