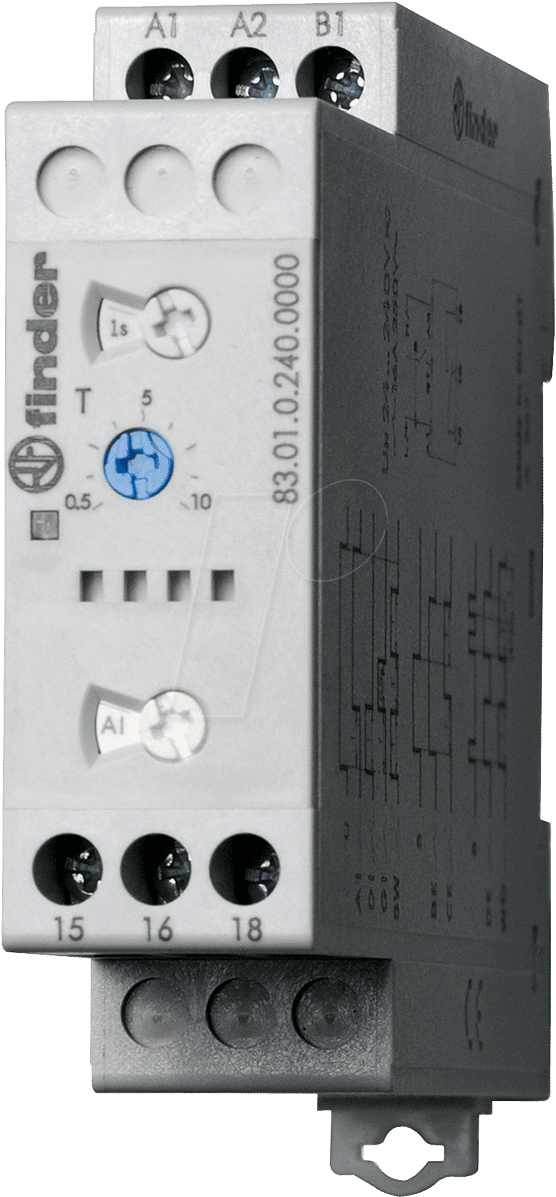

FIN 83.01 – Das Multitalent für präzise Zeitsteuerung in professionellen Anwendungen
Sie suchen nach einer zuverlässigen und flexiblen Lösung zur Steuerung von Zeitfunktionen in Ihren elektrischen Anlagen? Das FIN 83.01 Zeitrelais mit Multi-Funktionalität, einem Wechsler und einer Schaltleistung von 16A bei einem Spannungsbereich von 24-240VAC/DC ist die Antwort auf die präzise Automatisierung von Abläufen. Dieses Gerät wurde entwickelt, um elektrotechnische Prozesse exakt zu steuern und bietet Ihnen maximale Kontrolle über zeitabhängige Schaltungen.
Überlegene Funktionalität und Zuverlässigkeit
Das FIN 83.01 Zeitrelais setzt neue Maßstäbe in puncto Vielseitigkeit und Präzision. Im Vergleich zu einfacheren Zeitgebern, die oft nur eine einzige Funktion abdecken, integriert das FIN 83.01 eine breite Palette von Zeitfunktionen, die eine Anpassung an nahezu jede Anwendung ermöglichen. Die integrierte Multi-Funktionalität bedeutet, dass Sie sich nicht auf separate Geräte für unterschiedliche Zeitsteuerungsaufgaben verlassen müssen. Dies spart nicht nur Platz und Installationsaufwand, sondern minimiert auch potenzielle Fehlerquellen und erhöht die Gesamtsystemstabilität. Die robuste Konstruktion und die hochwertigen Komponenten gewährleisten eine lange Lebensdauer und einen zuverlässigen Betrieb, selbst unter anspruchsvollen Bedingungen.
Umfassende Funktionen für maximale Flexibilität
Das FIN 83.01 bietet eine beeindruckende Bandbreite an einstellbaren Zeitfunktionen, die eine präzise Steuerung von Automatisierungsprozessen ermöglichen. Diese Vielseitigkeit macht es zur idealen Wahl für eine Vielzahl von Anwendungen in der Industrie, im Gewerbe und im anspruchsvollen privaten Sektor.
- Vielfältige Zeitfunktionen: Das Gerät unterstützt eine breite Palette von Zeitfunktionen, darunter Einschaltverzögerung, Ausschaltverzögerung, Arbeitsstrom- und Ruhestromschaltung, taktende Funktionen sowie Impulsgeber. Diese Flexibilität deckt nahezu alle gängigen Anwendungsanforderungen ab.
- Großer Spannungsbereich: Mit einer Spannungsversorgung von 24-240VAC/DC ist das FIN 83.01 universell einsetzbar und passt sich problemlos an unterschiedliche elektrische Netze und Spannungsquellen an.
- Hohe Schaltleistung: Die Schaltleistung von 16A bei einem Wechslerkontakt ermöglicht die Ansteuerung leistungsfähiger Verbraucher und gewährleistet eine zuverlässige Schaltung auch bei höheren Lasten.
- Präzise Einstellbarkeit: Dank einer intuitiven Bedienung und feinen Abstufung der Zeitbereiche lassen sich Verzögerungszeiten exakt auf die jeweilige Anforderung einstellen.
- Kompaktes Design: Das Gerät ist für die Montage auf einer Hutschiene (DIN-Schiene) konzipiert, was eine platzsparende Integration in Schaltschränke ermöglicht.
- Robustheit und Langlebigkeit: Gefertigt aus hochwertigen Materialien, ist das FIN 83.01 für den Dauereinsatz unter industriellen Bedingungen ausgelegt und bietet eine hohe Resistenz gegenüber Umwelteinflüssen.
Technische Spezifikationen im Detail
Die folgenden technischen Spezifikationen unterstreichen die Leistungsfähigkeit und Zuverlässigkeit des FIN 83.01 Zeitrelais.
| Merkmal | Spezifikation |
|---|---|
| Modell | FIN 83.01 |
| Funktionsumfang | Zeitrelais, Multi-Funktion |
| Anzahl Wechsler | 1 Wechsler |
| Max. Schaltstrom | 16 A |
| Bemessungsspannung (AC/DC) | 24 V bis 240 V |
| Frequenzbereich (AC) | 50 – 60 Hz |
| Einstellbare Zeitbereiche | Umfassend, typischerweise von Millisekunden bis zu mehreren Stunden, je nach Funktion. Exakte Einstellung über Drehregler oder digitale Anzeige (je nach Ausführung des Modells). |
| Ausführungsart | Hutschiene (DIN-Schiene) Montage |
| Schutzart | Typischerweise IP20 für das Gehäuse, IP40 für die Frontseite (gemäß EN 60529). Die Anschlüsse sind gemäß den geltenden Normen ausgeführt. |
| Umgebungstemperatur | Betrieb: -20 °C bis +55 °C. Lagerung: -40 °C bis +70 °C. Diese Bereiche gewährleisten eine zuverlässige Funktion unter vielfältigen klimatischen Bedingungen. |
| Isolationsspannung | Konform mit IEC 60664-1. Die Spannungsfestigkeit zwischen den Kontakten und zur Steuerspannung ist entsprechend den Sicherheitsnormen für elektrische Geräte ausgeführt. |
| Anschlussklemmen | Schraubklemmen für einfache und sichere Verdrahtung. Geeignet für Leiterquerschnitte im üblichen Bereich für Schaltapparate (z.B. 0,5 mm² bis 2,5 mm²). |
| Wiederholgenauigkeit | Typischerweise besser als 0,5% der eingestellten Zeit, was eine sehr hohe Präzision der Zeitsteuerung gewährleistet. |
| Lebensdauer (mechanisch) | Mindestens 10 Millionen Schaltspiele. Dies unterstreicht die Langlebigkeit und Zuverlässigkeit des Geräts bei häufigen Schaltvorgängen. |
| Lebensdauer (elektrisch) | Abhängig von der Schaltlast, jedoch in der Regel für zehntausende bis hunderttausende Schaltspiele bei Nennlast spezifiziert. |
Anwendungsgebiete für das FIN 83.01
Die Vielseitigkeit des FIN 83.01 Zeitrelais eröffnet ein breites Spektrum an Einsatzmöglichkeiten, von einfachen Zeitsteuerungen bis hin zu komplexen Automatisierungsszenarien.
- Industrielle Automatisierung: Steuerung von Förderbändern, Pumpen, Lüftungssystemen, Heiz- und Kühlprozessen, Schrittfolgen in Fertigungslinien.
- Gebäudeautomatisierung: Steuerung von Beleuchtungssystemen, Treppenlichtautomaten, Lüftungsanlagen in Wohn- und Bürogebäuden, Zeitsteuerung von Heiz- und Klimaanlagen.
- Schaltschrankbau: Flexible Komponente zur Integration in kundenspezifische Schaltschränke für verschiedenste Steuerungsaufgaben.
- Maschinenbau: Zeitgesteuerte Abläufe in Werkzeugmaschinen, Verpackungsmaschinen und anderen industriellen Anlagen.
- Sicherheitstechnik: Zeitverzögerungen in Alarmsystemen oder zur Steuerung von Verriegelungen.
- Energieverteilung: Steuerung von Ladezyklen oder zur zeitlichen Entkopplung von Verbrauchern.
FAQ – Häufig gestellte Fragen zu FIN 83.01 – Zeitrelais, Multi, 1 Wechsler, 16A, 24-240VAC/DC
Welche Arten von Zeitfunktionen bietet das FIN 83.01?
Das FIN 83.01 ist ein Multi-Funktions-Zeitrelais und unterstützt eine Vielzahl von Zeitfunktionen, darunter typischerweise Einschaltverzögerung, Ausschaltverzögerung, Arbeitsstrom- und Ruhestromschaltung, taktende Funktionen sowie Impulsgeber. Die genaue Auswahl der verfügbaren Funktionen kann je nach spezifischer Modellvariante variieren, ist aber generell sehr umfassend.
Kann das FIN 83.01 mit einer vorhandenen 230V-Anlage betrieben werden?
Ja, das FIN 83.01 ist für einen Eingangsspannungsbereich von 24V bis 240V AC/DC ausgelegt. Somit ist der Betrieb mit einer typischen 230V-Netzspannung problemlos möglich.
Wie wird die gewünschte Zeitverzögerung am FIN 83.01 eingestellt?
Die Einstellung der Zeitverzögerung erfolgt in der Regel über gut zugängliche Drehregler oder, bei digitalen Ausführungen, über eine digitale Anzeige und Tasten. Die Drehregler erlauben eine feinfühlige Einstellung über verschiedene Zeitbereiche.
Welche maximale Last kann der Wechslerkontakt des FIN 83.01 schalten?
Der Wechslerkontakt des FIN 83.01 ist für eine maximale Schaltleistung von 16A ausgelegt. Dies ermöglicht das direkte Schalten von leistungsfähigen Verbrauchern.
Ist das FIN 83.01 für den Einsatz in feuchten Umgebungen geeignet?
Das Gerät ist primär für den Einsatz in trockenen Umgebungen konzipiert. Die Schutzart des Gehäuses ist in der Regel IP20, was Schutz gegen feste Fremdkörper größer als 12,5 mm bietet, jedoch keinen Schutz gegen Wasser. Für feuchte Umgebungen sind spezielle Geräte mit höherer Schutzart erforderlich.
Wie wird das FIN 83.01 montiert?
Die Montage des FIN 83.01 erfolgt standardmäßig auf einer 35mm Hutschiene (DIN-Schiene) gemäß EN 60715. Dies ermöglicht eine einfache und sichere Installation in Standard-Schaltschränken.
Welche Garantiebedingungen gelten für das FIN 83.01 Zeitrelais?
Die Garantiebedingungen für das FIN 83.01 Zeitrelais entsprechen den allgemeinen Geschäftsbedingungen von Lan.de. Üblicherweise bieten wir eine gesetzliche Gewährleistung von zwei Jahren auf unsere Produkte. Detaillierte Informationen finden Sie im entsprechenden Abschnitt auf unserer Website oder kontaktieren Sie unseren Kundenservice.
