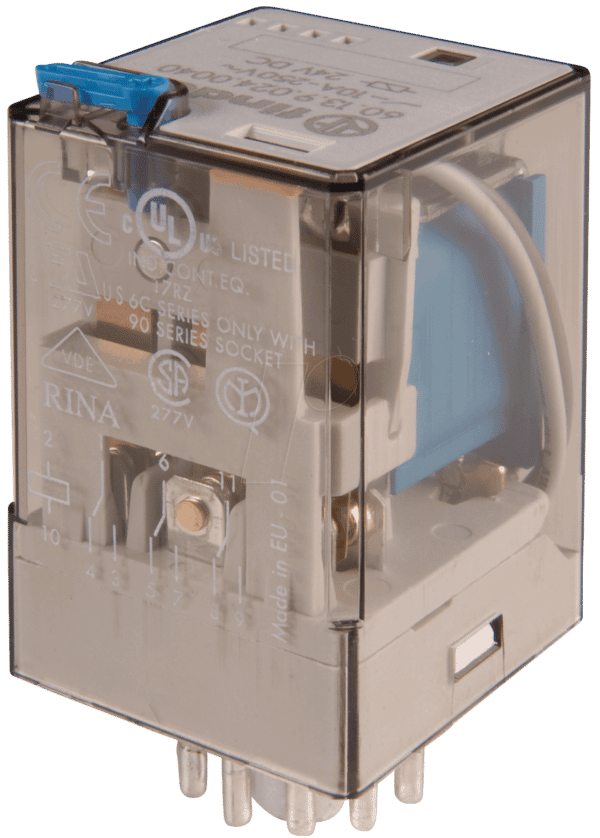

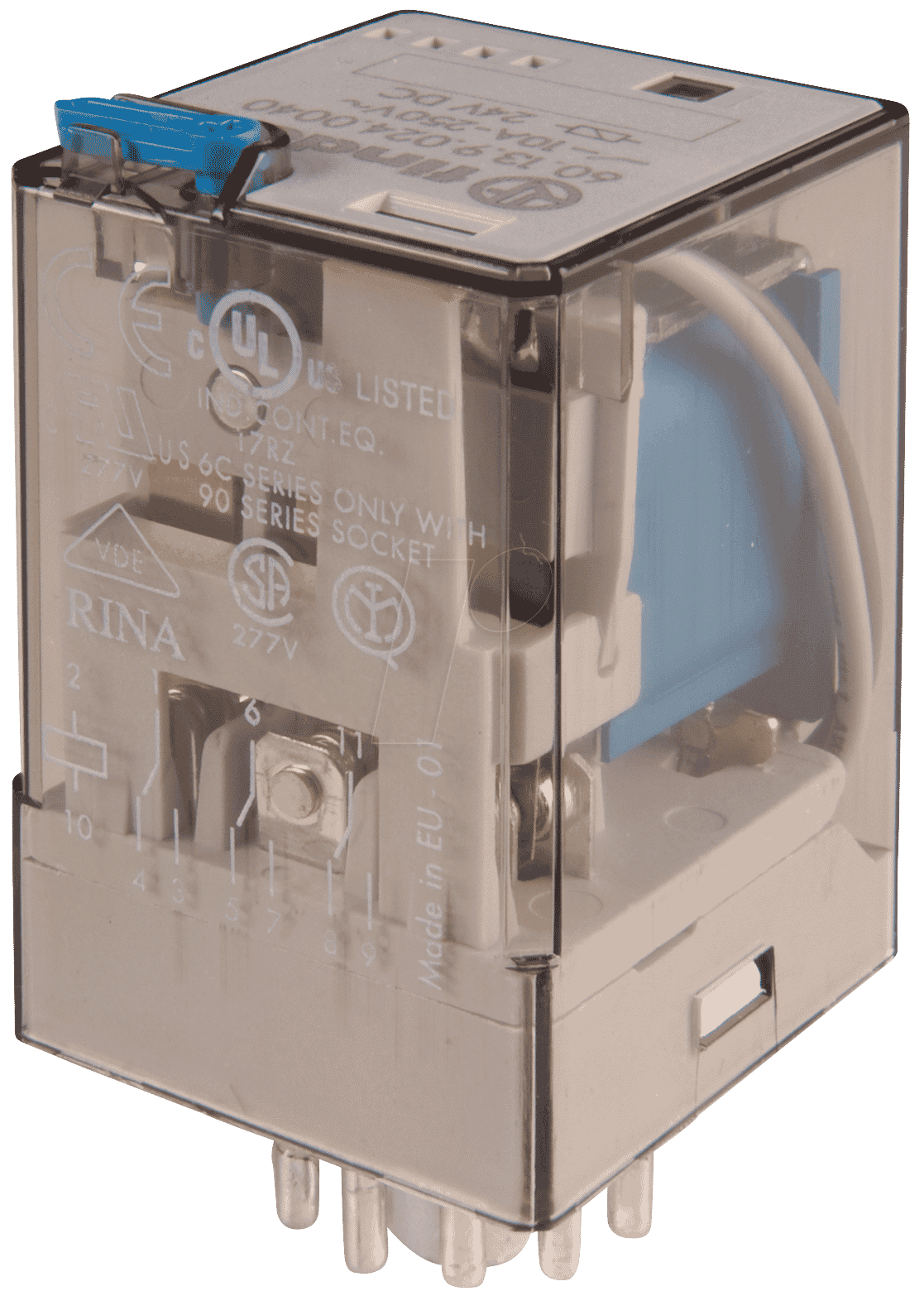

Leistungsstarkes Industrierelais FIN 60.13.9 24V: Zuverlässigkeit für Ihre Schaltanwendungen
Sie suchen eine robuste und zuverlässige Lösung zur Steuerung und Trennung elektrischer Kreisläufe in industriellen Umgebungen? Das FIN 60.13.9 24V Industrierelais mit 3 Wechslerkontakten (UM) und einer Belastbarkeit von 250V/10A bei einer Spulenspannung von 24V ist die ideale Wahl für Elektrotechniker, Automatisierungsexperten und Anlagenbauer, die höchste Ansprüche an Präzision und Langlebigkeit stellen.
Maximale Schaltleistung und Flexibilität
Das FIN 60.13.9 24V zeichnet sich durch seine herausragende Schaltleistung aus. Mit drei unabhängigen Wechslerkontakten (UM) bietet dieses Industrierelais maximale Flexibilität bei der Verdrahtung und Steuerung komplexer Schaltungen. Jeder Kontakt kann sowohl als Schließer als auch als Öffner konfiguriert werden, was eine breite Palette von Anwendungsfällen ermöglicht.
- 3x UM Kontakte: Ermöglicht die gleichzeitige Steuerung mehrerer Stromkreise oder die Realisierung komplexer Verriegelungsfunktionen.
- 250V/10A Nennbelastbarkeit: Geeignet für die Schaltlasten typischer industrieller Anwendungen, von kleinen Motoren bis hin zu Heizsystemen.
- 24V DC Spulenspannung: Kompatibel mit gängigen Niederspannungs-Steuersystemen und Sicherheitsnormen.
- Hohe Schaltspielzahl: Konzipiert für eine lange Lebensdauer auch bei häufiger Beanspruchung.
- Robuste Bauweise: Entwickelt für den zuverlässigen Einsatz unter anspruchsvollen Umgebungsbedingungen.
Technische Überlegenheit im Detail
Die konstruktive Auslegung des FIN 60.13.9 24V legt den Grundstein für seine überlegene Performance. Die Wahl hochwertiger Materialien und die präzise Fertigung gewährleisten eine konstante und zuverlässige Funktion über einen langen Zeitraum.
- Kontaktmaterial: Die Kontakte sind aus einer Silberlegierung gefertigt, die für ihre ausgezeichnete Leitfähigkeit und Beständigkeit gegen Lichtbögen bekannt ist. Dies minimiert den Übergangswiderstand und erhöht die Lebensdauer des Relais erheblich, insbesondere bei induktiven oder kapazitiven Lasten.
- Spulenkonstruktion: Die Elektromagnetspule ist für eine effiziente Ansteuerung optimiert und weist eine geringe Leistungsaufnahme auf, was Energieeffizienz fördert. Die Wicklungsmaterialien sind thermisch stabil und widerstandsfähig gegen Überlastung.
- Gehäusematerial: Das Gehäuse besteht aus einem robusten, flammhemmenden Kunststoff (z.B. PA, PBT), der mechanische Stabilität und Schutz vor Umwelteinflüssen wie Staub und Feuchtigkeit bietet. Dies erfüllt die Anforderungen gängiger Schutzarten wie IP20 für den Einsatz in Schaltschränken.
- Montagemöglichkeiten: Das Relais ist für die standardmäßige Hutschienenmontage (35mm) konzipiert, was eine einfache und sichere Installation in Standard-Schaltschrankkonstruktionen ermöglicht. Alternativ können auch Schraubmontagevarianten je nach Ausführung verfügbar sein.
- Isolationsspannung: Die hohe Isolationsspannung zwischen den einzelnen Kontakten sowie zwischen Spule und Kontakten gewährleistet Sicherheit und verhindert Kriechströme, selbst unter widrigen Bedingungen.
Einsatzgebiete und Anwendungsbeispiele
Das FIN 60.13.9 24V Industrierelais ist ein vielseitiges Bauteil, das in einer Vielzahl von industriellen Automatisierungs- und Steuerungssystemen eingesetzt werden kann:
- Motorsteuerung: Zum Ein- und Ausschalten von Elektromotoren, inklusive Wendeschaltungen oder Stern-Dreieck-Anläufen.
- Heiz- und Lüftungstechnik: Steuerung von Heizventilen, Lüftern oder Klimaanlagen in industriellen Anlagen.
- Beleuchtungssteuerung: Schaltung von Maschinenbeleuchtungen oder größeren Beleuchtungsanlagen.
- Prozessautomatisierung: Steuerung von Ventilen, Pumpen oder Antrieben in Produktionslinien.
- Sicherheitsverriegelungen: Implementierung von Sicherheitskreisläufen, bei denen bestimmte Zustände eine Freigabe erfordern.
- Signalumsetzung: Wandlung von Steuersignalen zwischen verschiedenen Ebenen oder Systemen.
Produkt-Eigenschaften im Überblick
| Merkmal | Spezifikation |
|---|---|
| Produktname | Industrierelais FIN 60.13.9 24V |
| Kontaktart | 3x Wechsler (UM) |
| Maximale Schaltspannung | 250V AC/DC |
| Maximale Schaltstrom (pro Kontakt) | 10A |
| Spulenspannung | 24V DC |
| Montageart | Hutschienenmontage (35mm) |
| Umgebungstemperatur (Betrieb) | -40°C bis +70°C |
| Schutzart (Gehäuse) | IP20 (bei entsprechender Montage) |
Häufig gestellte Fragen (FAQ)
FAQ – Häufig gestellte Fragen zu FIN 60.13.9 24V – Industrierelais, 3x UM, 250V/10A, 24V
Welche Art von Lasten kann das FIN 60.13.9 24V schalten?
Das FIN 60.13.9 24V Industrierelais ist für das Schalten von ohmschen Lasten bis zu 10A bei 250V ausgelegt. Es eignet sich auch für schwach induktive oder kapazitive Lasten innerhalb dieser Nennwerte, wobei bei stark induktiven Lasten die Lebensdauer durch geeignete Schutzmaßnahmen (z.B. Freilaufdioden) optimiert werden sollte.
Ist das Relais für den Einsatz in explosionsgefährdeten Bereichen geeignet?
Standardmäßig sind Industrierelais wie das FIN 60.13.9 24V nicht für den direkten Einsatz in explosionsgefährdeten Bereichen (Ex-Zonen) konzipiert. Für solche Anwendungen sind spezielle, zertifizierte Komponenten erforderlich. Bitte konsultieren Sie im Zweifelsfall die Produktdokumentation oder einen Fachspezialisten.
Wie wird das Relais elektrisch angeschlossen?
Die Anschlüsse für die Spule und die Kontakte sind klar gekennzeichnet und ermöglichen eine einfache und sichere Verdrahtung. Die Spule wird mit der 24V DC Versorgungsspannung beaufschlagt, während die Kontakte in die zu schaltenden Stromkreise integriert werden. Eine detaillierte Anschlussbelegung finden Sie im technischen Datenblatt des Produkts.
Welche Lebensdauer kann ich von diesem Industrierelais erwarten?
Die Lebensdauer eines Relais hängt stark von der Schaltfrequenz, der Art der geschalteten Last und den Umgebungsbedingungen ab. Dank der hochwertigen Kontakte und der robusten Bauweise bietet das FIN 60.13.9 24V eine hohe mechanische und elektrische Lebensdauer, die typischerweise Hunderttausende bis Millionen von Schaltspielen bei Nennlast erreicht.
Ist eine Bemessungsleistung für die Ansteuerung der Spule erforderlich?
Die Spule des FIN 60.13.9 24V ist für eine Betriebsspannung von 24V DC ausgelegt und hat eine spezifische Leistungsaufnahme. Diese ist im technischen Datenblatt spezifiziert und sollte bei der Auslegung der Steuerungseinheit berücksichtigt werden, um eine ausreichende Ansteuerleistung sicherzustellen.
Kann das Relais auch DC-Lasten schalten?
Ja, das FIN 60.13.9 24V kann bis zu einer Spannung von 250V DC schalten, solange der Strom von 10A pro Kontakt nicht überschritten wird. Bei DC-Schaltungen ist die Ausbildung von Lichtbögen beim Öffnen des Kontaktes besonders kritisch, weshalb die Nennwerte genau beachtet und gegebenenfalls Schutzmaßnahmen wie Freilaufdioden oder Schutzbeschaltungen eingesetzt werden müssen.
Wie wird das Relais vor Überspannung geschützt?
Das Relais selbst verfügt über eine gewisse Spannungsfestigkeit zwischen seinen Komponenten. Zum Schutz vor externen Überspannungen oder Spannungsspitzen, die durch die geschalteten Lasten entstehen können, empfiehlt sich die Integration von Überspannungsschutzkomponenten wie Varistoren oder Suppressordioden in die entsprechenden Stromkreise, insbesondere in industriellen Umgebungen mit Störquellen.
