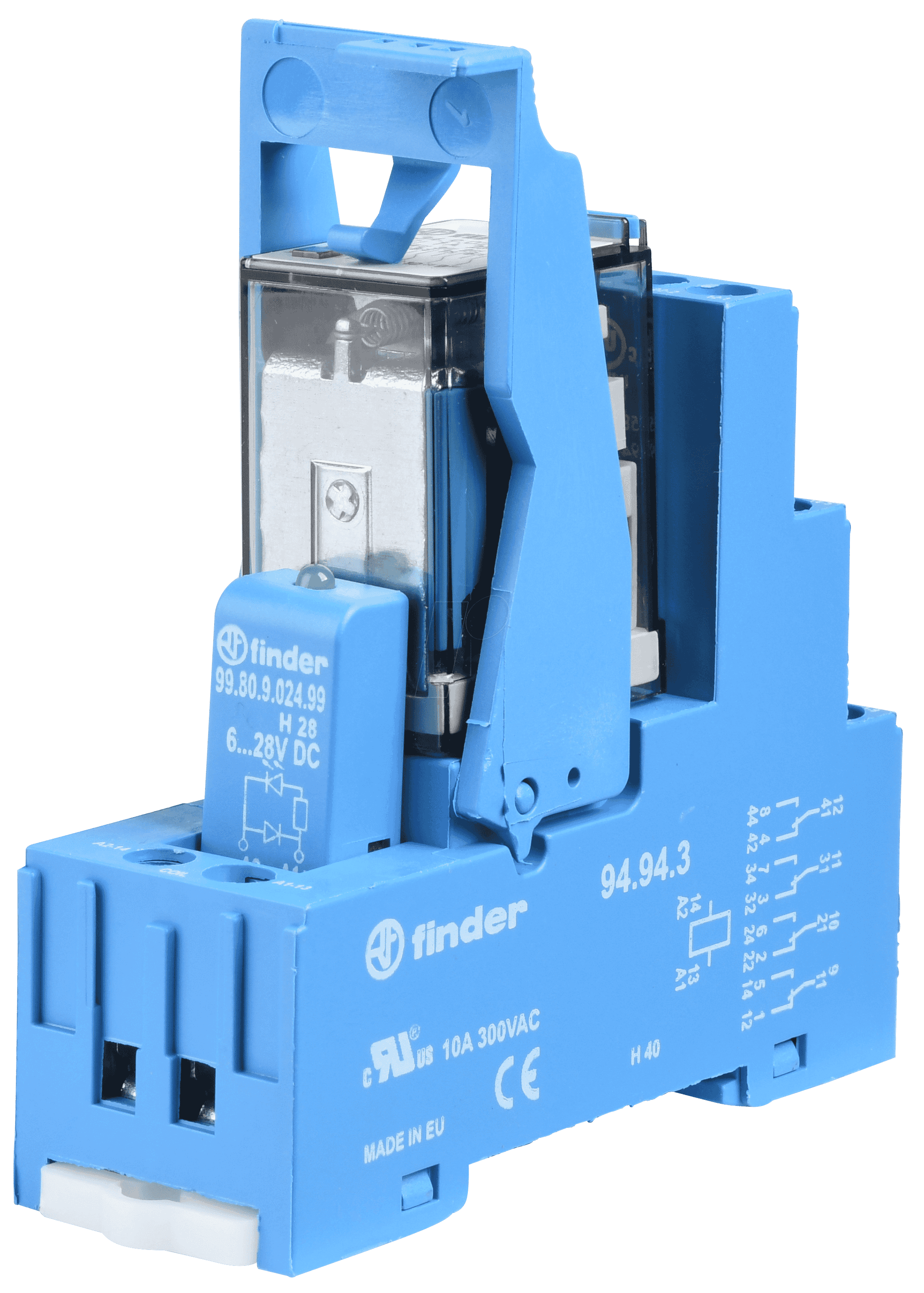

FIN 59.34.8 24V – Koppelrelais mit 4 Wechselkontakten: Präzision und Zuverlässigkeit für anspruchsvolle Schaltanwendungen
Suchen Sie nach einer robusten und zuverlässigen Lösung zur Signalverarbeitung und -weiterleitung in Ihrer industriellen Automatisierung, Steuerungstechnik oder komplexen elektrischen Installationen? Das FIN 59.34.8 24V Koppelrelais mit seinen vier separaten Wechslerkontakten wurde entwickelt, um genau diese Herausforderungen zu meistern. Es ist die ideale Wahl für Fachleute, die eine präzise und fehlerfreie Trennung von Steuer- und Laststromkreisen benötigen und dabei Wert auf Langlebigkeit und einfache Integration legen.
Maximale Flexibilität und Schaltleistung
Das FIN 59.34.8 24V Koppelrelais zeichnet sich durch seine herausragende Vielseitigkeit aus. Mit vier unabhängigen Wechslerkontakten (SPDT – Single Pole Double Throw) bietet es die Flexibilität, komplexe Schaltlogiken umzusetzen. Jeder Wechsler kann einen Stromkreis schließen und gleichzeitig einen anderen öffnen, was eine effiziente Steuerung und Entkopplung von verschiedenen Signalen und Lasten ermöglicht. Die Nennbelastbarkeit von 5 Ampere pro Kontakt ist ausreichend für eine Vielzahl von Anwendungen, von der Steuerung kleiner Motoren und Ventile bis hin zur Signalweiterleitung in SPS-Systemen.
Die überlegene Wahl für professionelle Anwendungen
Warum sollten Sie sich für das FIN 59.34.8 24V entscheiden? Die Antwort liegt in der Kombination aus bewährter Technologie, hoher Schaltleistung und der soliden Konstruktion, die auf Langlebigkeit ausgelegt ist. Während einfache Relais oft nur eine begrenzte Anzahl von Kontakten oder geringere Schaltströme bieten, ermöglicht dieses Koppelrelais die gleichzeitige Steuerung mehrerer voneinander unabhängiger Kreise mit einer einzigen Steuerspannung. Die 24V AC Betriebsspannung ist ein gängiger Standard in vielen industriellen Umgebungen, was die Integration in bestehende Systeme vereinfacht. Die ausgeprägten Wechslerkontakte gewährleisten eine hohe Kontaktzuverlässigkeit, minimieren Ausfallzeiten und reduzieren den Wartungsaufwand im Vergleich zu minderwertigen Alternativen.
Technische Spezifikationen und herausragende Merkmale
- Vier unabhängige Wechslerkontakte: Maximale Flexibilität für komplexe Schaltaufgaben und Signalaufteilung.
- 5 Ampere Schaltstrom pro Kontakt: Geeignet für eine breite Palette von Lasten und Steuersignalen.
- 24V AC Betriebsspannung: Kompatibel mit gängigen industriellen Steuerspannungssystemen.
- Hohe Schaltfrequenz: Zuverlässiger Betrieb auch bei häufigen Schaltvorgängen.
- Robuste Bauweise: Entwickelt für Langlebigkeit und Zuverlässigkeit in anspruchsvollen Umgebungen.
- Kompaktes Design: Ermöglicht eine platzsparende Montage auf DIN-Schienen oder in Schaltschränken.
- Einfache Verdrahtung: Klare Kennzeichnung der Anschlüsse für eine schnelle und fehlerfreie Installation.
Detaillierte Produktmerkmale im Überblick
| Merkmal | Beschreibung |
|---|---|
| Modellnummer | FIN 59.34.8 24V |
| Produkttyp | Koppelrelais |
| Anzahl der Wechslerkontakte | 4 |
| Kontaktart | Wechsler (SPDT) |
| Maximaler Schaltstrom pro Kontakt | 5 A |
| Steuerspannung | 24 V AC |
| Anschlussart | Schraubklemmen für sichere und zuverlässige Verbindungen |
| Montageart | DIN-Schienenmontage (35 mm) |
| Umgebungstemperatur (Betrieb) | -25 °C bis +50 °C (typisch, abhängig von Belastung und Luftzirkulation) |
| Isolationsspannung | Entspricht den gängigen Sicherheitsstandards für Steuer- und Leistungskreise |
| Gehäusematerial | Hochwertiger, flammhemmender Kunststoff für maximale Sicherheit und Langlebigkeit |
| Schaltlebensdauer (mechanisch) | Über 1.000.000 Schaltspiele, dokumentiert für hohe Zuverlässigkeit |
| Schaltlebensdauer (elektrisch) | Abhängig von der Schaltlast, aber optimiert für langjährigen Einsatz unter Nennbedingungen |
| Einsatzgebiete | Industrielle Automatisierung, Steuerungstechnik, Gebäudeautomatisierung, Prozesskontrolle, Sicherheitssysteme |
Anwendungsbereiche: Wo das FIN 59.34.8 24V glänzt
Das FIN 59.34.8 24V Koppelrelais ist ein unverzichtbares Bauteil in zahlreichen professionellen Sektoren. Seine Fähigkeit, Signale zu entkoppeln und zu verstärken, macht es ideal für:
- Industrielle Automatisierung: Zur Trennung von Steuerlogik (z.B. SPS-Ausgänge) von leistungsintensiveren Aktoren wie Motoren, Magnetventilen oder Heizungen. Es ermöglicht die Ansteuerung von Geräten mit unterschiedlichen Spannungspegeln und schützt empfindliche Steuerkomponenten.
- Gebäudeautomatisierung: Zur Steuerung von Heizungs-, Lüftungs- und Klimaanlagen (HLK), Beleuchtungssystemen oder Jalousien. Die vier Wechsler bieten die Möglichkeit, komplexe Zeitpläne und Szenarien zu realisieren.
- Schaltschrankbau: Als zentrales Element für die Signalaufbereitung und -weiterleitung, um eine saubere und übersichtliche Verdrahtung zu gewährleisten.
- Prozesskontrolle: In Mess- und Regelkreisen zur Überwachung und Steuerung von Anlagenkomponenten, wo eine zuverlässige Signalverarbeitung unerlässlich ist.
- Sicherheitstechnik: Zur Verriegelung oder Freigabe von bestimmten Funktionen in sicherheitskritischen Systemen.
Vorteile der robusten Konstruktion und Technologie
Die technische Auslegung des FIN 59.34.8 24V Koppelrelais zielt auf maximale Zuverlässigkeit und Langlebigkeit ab. Die verwendeten Kontakte sind für eine hohe Anzahl an Schaltzyklen unter Last ausgelegt, was eine langfristige und stabile Funktion sicherstellt. Die verwendete AC-Spule ist robust und unempfindlich gegenüber Netzspannungsschwankungen im definierten Bereich. Das flammhemmende Gehäusematerial nach relevanten Normen bietet zusätzliche Sicherheit im Einsatz.
FAQ – Häufig gestellte Fragen zu FIN 59.34.8 24V – Koppelrelais – 4 Wechsler, 5 A, 24 V AC
Was bedeutet „Wechsler“ bei diesem Koppelrelais?
Ein Wechslerkontakt (auch als Umschaltkontakt oder SPDT bezeichnet) verfügt über drei Anschlüsse: einen gemeinsamen Anschluss, einen normalerweise offenen (NO) Anschluss und einen normalerweise geschlossenen (NC) Anschluss. In Ruhestellung ist der gemeinsame Anschluss mit dem NC-Anschluss verbunden. Bei Anlegen der Steuerspannung schaltet der Kontakt um, und der gemeinsame Anschluss ist mit dem NO-Anschluss verbunden, während die Verbindung zum NC-Anschluss getrennt wird. Dies ermöglicht das Schließen und Öffnen von zwei unabhängigen Stromkreisen mit einem einzigen Relais.
Welche Art von Lasten kann ich mit diesem Relais schalten?
Mit einer Nennbelastbarkeit von 5 Ampere pro Kontakt eignet sich das FIN 59.34.8 24V Koppelrelais zum Schalten von ohmsche Lasten wie Heizwiderständen, Lampen oder kleineren Motoren. Es kann auch zur Ansteuerung von Relaisspulen, Magnetventilen oder als Signalwandler in elektronischen Schaltungen eingesetzt werden, solange der Strom von 5 Ampere nicht überschritten wird.
Ist die 24V AC Betriebsspannung für alle Anwendungen geeignet?
24V AC ist eine weit verbreitete und sichere Betriebsspannung in vielen industriellen und gewerblichen Anwendungen. Sie ist in der Regel sicher zu handhaben und wird oft von Transformatoren oder Netzteilen in Steuerungssystemen bereitgestellt. Prüfen Sie, ob Ihre vorhandene Infrastruktur diese Spannung nutzt oder ob ein entsprechender Transformator benötigt wird.
Wie viele dieser Relais passen auf eine Standard-DIN-Schiene?
Die genaue Anzahl hängt von der Breite des Relais (Montagebreite) und der verfügbaren Länge der DIN-Schiene ab. Das FIN 59.34.8 24V Koppelrelais ist für eine standardmäßige 35mm DIN-Schiene konzipiert. Die typische Breite solcher Relais beträgt etwa 17,5 mm oder 22,5 mm, was eine hohe Packungsdichte ermöglicht.
Was ist der Unterschied zwischen einem Koppelrelais und einem Standard-Relais?
Ein Koppelrelais dient primär der elektrischen Entkopplung zwischen einem Steuerkreis (oft mit geringerer Leistung oder anderer Spannung) und einem Arbeitskreis (oft mit höherer Leistung oder Leistung). Es ermöglicht die Steuerung leistungsstarker Geräte mit einem schwachen Steuersignal und schützt die Steuerlogik vor Rückwirkungen aus dem Arbeitskreis. Während Standardrelais oft nur eine oder zwei Funktionen bieten, sind Koppelrelais mit mehreren Kontakten für komplexere Schaltsituationen konzipiert.
Wie wichtig ist die Isolationsspannung für den Einsatz dieses Relais?
Die Isolationsspannung gibt an, welche Spannungsdifferenz das Relais sicher zwischen seinen Kontakten oder zwischen Spule und Kontakten aushalten kann, ohne dass es zu einem Durchschlag kommt. Eine höhere Isolationsspannung (wie sie bei industriellen Relais üblich ist) gewährleistet eine zuverlässige Trennung und Sicherheit, insbesondere wenn das Relais zwischen Stromkreisen mit unterschiedlichen Spannungspegeln eingesetzt wird.
Was bedeutet „mechanische Lebensdauer“ und „elektrische Lebensdauer“?
Die mechanische Lebensdauer gibt an, wie oft das Relais mechanisch schalten kann, ohne dass seine Funktion beeinträchtigt wird. Sie wird typischerweise in Millionen von Schaltspielen angegeben. Die elektrische Lebensdauer bezieht sich auf die Anzahl der Schaltspiele, die das Relais unter einer bestimmten elektrischen Last schalten kann, bevor die Kontakte verschleißen oder beschädigt werden. Die elektrische Lebensdauer ist in der Regel geringer als die mechanische Lebensdauer und stark von der Art der geschalteten Last abhängig (z.B. Induktivlasten verschleißen Kontakte schneller als ohmsche Lasten).
