Hochzuverlässiges Steckrelais für anspruchsvolle Automatisierungsaufgaben

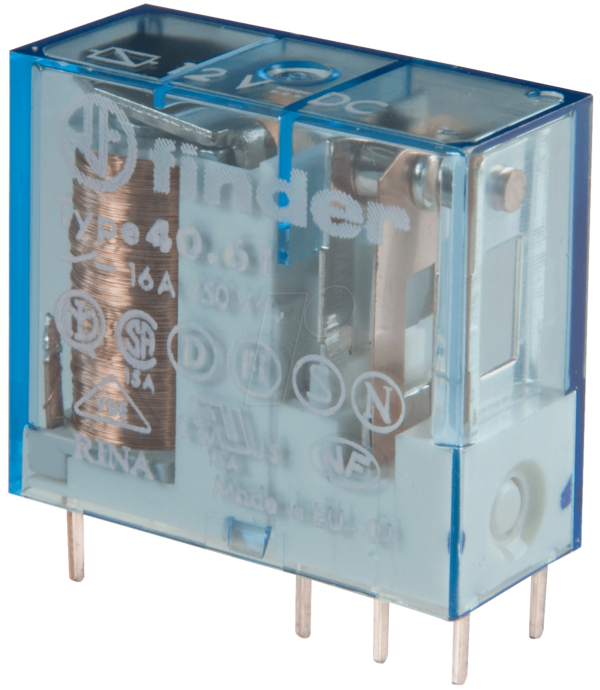

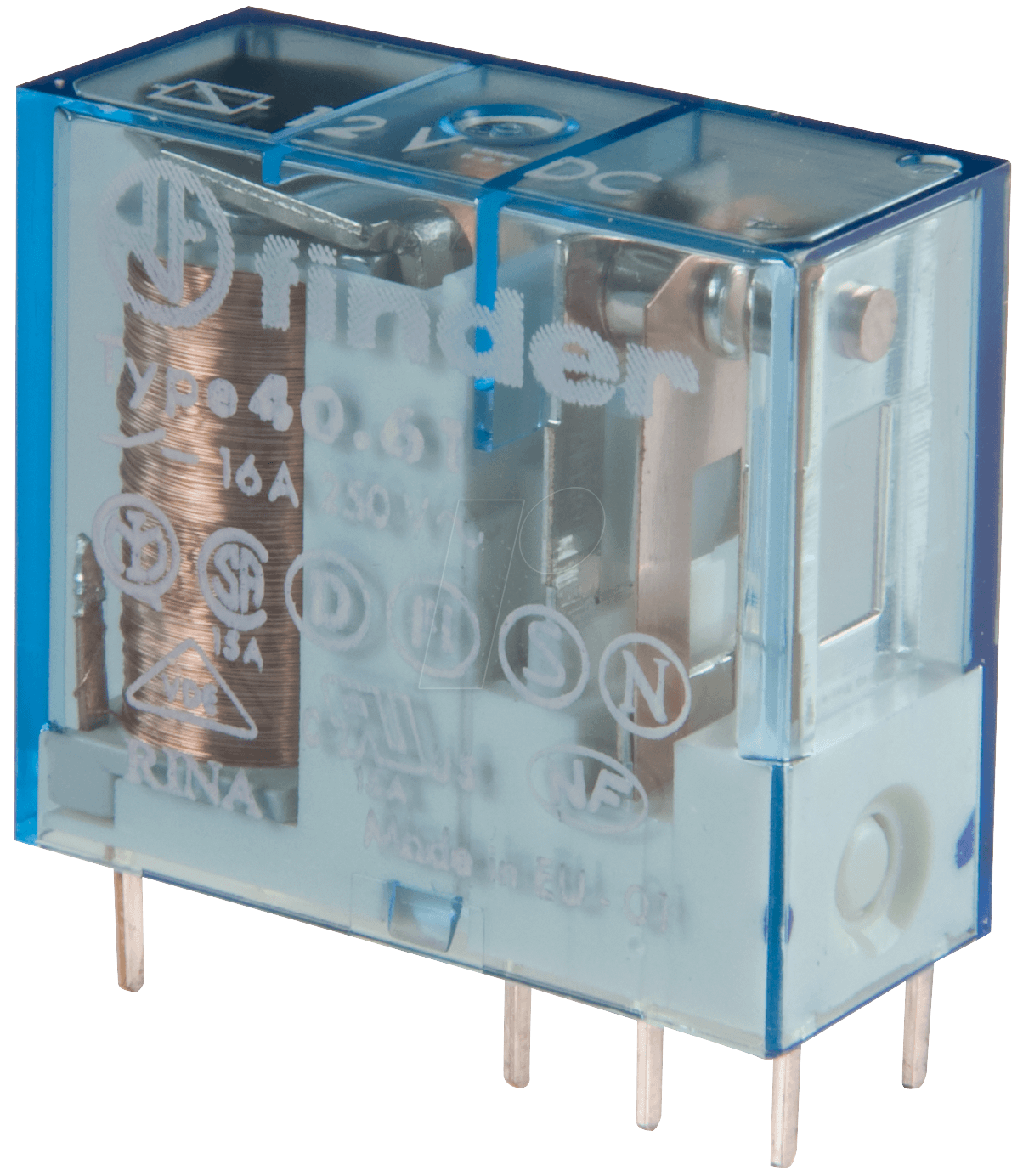

Das FIN 40.61.9 24V – Steckrelais mit einer Wechsler-Kontaktbelegung (1x UM) und einer Belastbarkeit von 250V/16A bei einer Spulenspannung von 24V und einem Rastermaß von 5,0mm ist die ideale Lösung für Elektrotechniker, Automatisierungstechniker und Anlagenbauer, die eine robuste und präzise Schaltkomponente für ihre Projekte benötigen. Dieses Relais überbrückt zuverlässig elektrische Lasten und ermöglicht die Steuerung komplexer Schaltkreise mit höchster Gangsicherheit, wo Standardlösungen an ihre Grenzen stoßen.
Präzision und Zuverlässigkeit für industrielle Anwendungen
Das FIN 40.61.9 24V Steckrelais zeichnet sich durch seine herausragende Schaltleistung und Langlebigkeit aus. Mit seiner präzisen Fertigung und der Verwendung hochwertiger Materialien garantiert es eine zuverlässige Funktion über eine hohe Anzahl von Schaltzyklen. Dies macht es zur überlegenen Wahl gegenüber einfachen Relais, da es auch unter anspruchsvollen Betriebsbedingungen eine gleichbleibend hohe Performance bietet und Ausfallzeiten minimiert.
Umfangreiche Vorteile und Einsatzgebiete
- Hohe Schaltleistung: Die Fähigkeit, Ströme bis zu 16A bei 250V AC sicher zu schalten, eröffnet breite Anwendungsmöglichkeiten in der Steuerung von Motoren, Heizungen, Beleuchtungssystemen und anderen leistungshungrigen Verbrauchern.
- Universelle Kontaktbelegung (1x UM): Die Umschaltkontakte (Wechsler) ermöglichen die flexible Gestaltung von Schaltlogiken, wie z.B. das Umschalten zwischen zwei Verbrauchern oder die Verriegelung von Schaltungen.
- Standardisiertes Rastermaß: Mit einem Rastermaß von 5,0mm ist das Relais kompatibel mit gängigen Sockeln und Verteilerleisten, was die Integration in bestehende Anlagen und Schaltschränke vereinfacht und montagefreundlich gestaltet.
- Robuste Bauweise: Gefertigt für den industriellen Einsatz, widersteht das Relais Vibrationen, Temperaturschwankungen und elektromagnetischen Störungen, was eine langfristige Betriebssicherheit gewährleistet.
- Energieeffiziente Spulenspannung: Die Betriebsspannung von 24V DC ist in vielen industriellen Umgebungen Standard und ermöglicht eine sichere und energieeffiziente Ansteuerung, auch in explosionsgefährdeten Bereichen (je nach Zertifizierung).
- Einfache Installation: Das Steckrelais-Design ermöglicht einen schnellen und werkzeuglosen Austausch, was Wartungsarbeiten beschleunigt und die Stillstandszeiten reduziert.
- Sicherheit und Konformität: Dieses Relais erfüllt wichtige Sicherheitsstandards und Normen, die für den Einsatz in industriellen und gewerblichen Umgebungen unerlässlich sind.
Technische Spezifikationen im Detail
| Merkmal | Beschreibung |
|---|---|
| Artikelbezeichnung | FIN 40.61.9 24V – Steckrelais |
| Kontaktbelegung | 1x UM (Universal – ein Schließer und ein Öffner mit gemeinsamer Anode) |
| Maximale Schaltspannung | 250V AC |
| Maximale Schaltstromstärke | 16A |
| Spulenspannung | 24V DC |
| Rastermaß | 5,0mm |
| Bauform | Steckrelais (für Sockelmontage) |
| Schaltleistung (Ohmsche Last) | 250V AC / 16A (entspricht einer Scheinleistung von 4000 VA) |
| Einsatzumgebung | Industrielle Automatisierung, Schaltschrankbau, Steuerungs- und Regeltechnik, Gebäudetechnik |
| Materialkontakte | Die Kontaktwerkstoffe sind typischerweise Legierungen wie Silber-Nickel (AgNi) oder Silber-Cadmiumoxid (AgCdO), welche für ihre hohe Leitfähigkeit und gute Beständigkeit gegen Lichtbögen bekannt sind. Dies gewährleistet eine lange Lebensdauer auch bei hohen Schaltlasten. |
| Gehäusematerial | Hochwertiger Kunststoff (z.B. Polyamid PA) für thermische Stabilität und mechanische Robustheit. |
| Isolationsspannung | Die Durchschlagsfestigkeit zwischen Spule und Kontakten sowie zwischen den Kontakten ist gemäß den geltenden Normen (z.B. EN 61810) ausgelegt, um eine sichere Trennung zu gewährleisten. |
Anwendungsgebiete und Integrationsmöglichkeiten
Das FIN 40.61.9 24V Steckrelais findet primär in Bereichen Anwendung, in denen eine zuverlässige und leistungsstarke Schaltung von elektrischen Verbrauchern gefordert ist. Dazu zählen:
- Industrielle Steuerungen: Steuerung von Maschinen, Förderbändern, Pumpen und Lüftern in Produktionsanlagen.
- Gebäudemanagement: Schaltvorgänge für Heizungs-, Lüftungs- und Klimaanlagen, Beleuchtungssysteme und Jalousiesteuerungen.
- Schaltschrankbau: Als essenzieller Baustein in der Verdrahtung von Schaltanlagen und Verteilungen.
- Automobilindustrie: In spezifischen Anwendungen zur Steuerung von Funktionen in Fahrzeugen.
- Prozesstechnik: Überwachung und Steuerung von Prozessparametern in chemischen und physikalischen Anlagen.
Die standardisierte Bauform und das Rastermaß ermöglichen eine problemlose Integration in existierende Systeme und die Verwendung mit einer Vielzahl von Relais-Sockeln, was die Flexibilität bei der Projektierung erhöht.
Die technische Grundlage für Ihren Erfolg
Die Kernkompetenz des FIN 40.61.9 24V liegt in seiner Fähigkeit, präzise und wiederholbare Schaltvorgänge unter variablen Lastbedingungen zu realisieren. Die Spulenansteuerung mit 24V DC ist nicht nur eine Frage der Energieeffizienz, sondern auch der Sicherheit, insbesondere in Umgebungen, in denen höhere Spannungen ein Risiko darstellen könnten. Die 1x UM Kontaktkonfiguration bietet dem Anwender eine duale Schaltfunktion pro Relais, was die Anzahl der benötigten Komponenten reduzieren und somit den Verdrahtungsaufwand sowie die Komplexität der Schaltung minimieren kann.
Die Verschleißfestigkeit der Kontakte, typischerweise aus hochwertigen Silberlegierungen gefertigt, garantiert eine lange Lebensdauer und Zuverlässigkeit, selbst bei häufigen Schaltzyklen. Dies ist ein entscheidender Faktor, um ungeplante Ausfallzeiten zu vermeiden und die Wartungskosten zu senken. Die hohe Schaltstromstärke von 16A erlaubt die direkte Ansteuerung von Verbrauchern, die sonst zusätzliche Schütze oder Leistungsschalter erfordern würden, was zu einer Vereinfachung der Schaltungsarchitektur führt.
FAQ – Häufig gestellte Fragen zu FIN 40.61.9 24V – Steckrelais, 1x UM, 250V/16A, 24V, RM 5,0mm
Was ist die Hauptfunktion des FIN 40.61.9 24V Steckrelais?
Das FIN 40.61.9 24V Steckrelais dient als elektromechanischer Schalter, der mit einer niedrigen Steuerspannung (24V DC) aktiviert wird, um einen höheren Stromkreis (bis zu 250V AC / 16A) zu schalten. Es wird zur Automatisierung von Schaltvorgängen in elektrischen Anlagen eingesetzt.
Welche Vorteile bietet die 1x UM Kontaktbelegung?
Die 1x UM (Universal) Kontaktbelegung bedeutet, dass das Relais über einen Umschaltkontakt verfügt. Dieser ist mit einem normally open (NO) und einem normally closed (NC) Kontakt verbunden, die sich einen gemeinsamen Kontaktpunkt (COM) teilen. Dies ermöglicht flexible Schaltlogiken, wie das Umschalten zwischen zwei verschiedenen Stromkreisen oder das Schließen eines Stromkreises, während ein anderer geöffnet wird.
Ist das Relais für den Einsatz in industriellen Umgebungen geeignet?
Ja, das FIN 40.61.9 24V ist speziell für den robusten Einsatz in industriellen Umgebungen konzipiert. Seine Bauform und die verwendeten Materialien gewährleisten eine hohe Zuverlässigkeit auch unter anspruchsvollen Bedingungen wie Vibrationen und Temperaturschwankungen.
Wie wird das Relais montiert?
Das FIN 40.61.9 24V ist ein Steckrelais und wird typischerweise in einen passenden Sockel montiert. Dieser Sockel wird dann im Schaltschrank auf einer Hutschiene befestigt und die Verdrahtung erfolgt an den Klemmen des Sockels.
Welche Art von Lasten kann das Relais maximal schalten?
Das Relais kann ohmsche Lasten bis zu 250V AC bei 16A schalten. Dies ermöglicht das direkte Schalten von Verbrauchern wie Motoren, Heizwiderständen, Beleuchtungssystemen und ähnlichen Geräten.
Ist eine spezielle Spulenspannung für den Betrieb erforderlich?
Ja, das Relais ist für eine Spulenspannung von 24V DC ausgelegt. Es ist wichtig, dass die zur Ansteuerung verwendete Spannung exakt dieser Spezifikation entspricht, um eine korrekte Funktion und Langlebigkeit zu gewährleisten.
Welche Rolle spielt das Rastermaß von 5,0mm?
Das Rastermaß von 5,0mm bezieht sich auf den Abstand der Anschlusspins des Relais. Dieses standardisierte Maß stellt sicher, dass das Relais in die gängigen Relais-Sockel mit demselben Rastermaß passt und somit eine einfache und kompatible Integration in bestehende oder neue Schaltungen ermöglicht.
