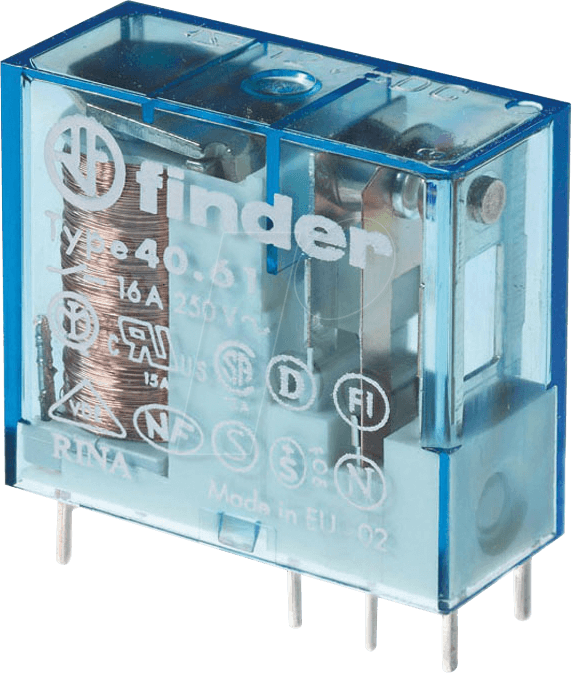

FIN 40.61.7 12V1 – Ihr zuverlässiger Partner für präzise Schaltvorgänge
Sie suchen eine kompakte und dennoch leistungsstarke Lösung zur Steuerung von elektrischen Lasten, die eine hohe Schaltfrequenz und Empfindlichkeit erfordert? Das FIN 40.61.7 12V1 – Steck-Printrelais, 1 CO, 16 A, 12 V DC sensitiv ist die ideale Wahl für professionelle Anwendungen in der Automatisierungstechnik, Steuerungselektronik und im Anlagenbau, wo präzise und zuverlässige Schaltsignale unerlässlich sind.
Herausragende Leistung und technologische Überlegenheit
Das FIN 40.61.7 12V1 zeichnet sich durch seine sensible Spulenausführung aus, die eine geringe Ansteuerleistung ermöglicht und somit ideal für Anwendungen mit begrenzten Energiebudgets oder empfindlichen Steuerkreisen ist. Im Vergleich zu Standardrelais bietet diese Ausführung eine gesteigerte Effizienz und reduziert die thermische Belastung des Steuergeräts.
Umfassende Vorteile und Einsatzmöglichkeiten
Das FIN 40.61.7 12V1 – Steck-Printrelais, 1 CO, 16 A, 12 V DC sensitiv bietet eine Reihe von Vorteilen, die es zu einer überlegenen Wahl für anspruchsvolle elektrische Schaltanwendungen machen:
- Hohe Schaltleistung: Mit einer maximalen Schaltstrombelastbarkeit von 16 A ist dieses Relais in der Lage, auch anspruchsvolle Verbraucher sicher zu schalten. Dies macht es universell einsetzbar für eine Vielzahl von Geräten und Systemen.
- Sensible Spule: Die 12 V DC sensible Spule minimiert den Stromverbrauch während des Betriebs. Dies ist besonders vorteilhaft in batteriebetriebenen Systemen, energiesparenden Schaltungen oder wenn mehrere Relais parallel betrieben werden.
- 1 CO Kontakt: Die Ausführung mit einem Umschaltkontakt (1 CO – Change Over) ermöglicht flexible Schaltungstopologien. Sie können damit wahlweise eine Last einschalten oder abschalten und gleichzeitig eine alternative Funktion aktivieren oder deaktivieren, was den Systemaufbau vereinfacht.
- Kompakte Bauform: Das Printrelais-Format ermöglicht eine direkte Integration auf Leiterplatten und spart wertvollen Platz in Gehäusen und Schaltschränken. Dies ist entscheidend für die Miniaturisierung von elektronischen Geräten.
- Hohe Zuverlässigkeit: Die robuste Konstruktion und die hochwertige Verarbeitung gewährleisten eine lange Lebensdauer und zuverlässige Funktion, selbst unter widrigen Umgebungsbedingungen oder bei hoher Beanspruchung.
- Einfache Montage: Die Steckbarkeit und die Standard-Printmontage erleichtern die Installation und Wartung erheblich, was die Gesamtkosten des Systems senkt.
- Vielseitige Anwendbarkeit: Ob in der Gebäudeautomation, Industriesteuerung, Messtechnik, Laboreinrichtungen oder in spezialisierten elektronischen Geräten – das FIN 40.61.7 12V1 ist eine bewährte Komponente.
Technische Spezifikationen im Detail
Das FIN 40.61.7 12V1 – Steck-Printrelais, 1 CO, 16 A, 12 V DC sensitiv bietet ein überzeugendes Paket an technischen Merkmalen, die seine Leistungsfähigkeit und Vielseitigkeit unterstreichen.
| Spezifikation | Detail |
|---|---|
| Modellbezeichnung | FIN 40.61.7 12V1 |
| Typ | Steck-Printrelais |
| Schaltkontakte | 1 CO (Umschaltkontakt) |
| Maximaler Schaltstrom | 16 A |
| Spulenspannung | 12 V DC |
| Spulen-Charakteristik | Sensitiv |
| Anschlussart | Printmontage (Lötbar) |
| Isolationsspannung (Spule/Kontakt) | Nach Norm (typ. 2.500 Veff) |
| Umgebungstemperatur | -40 °C bis +70 °C (abhängig von Belastung und Montageart) |
| Abmessungen (LxBxH) | Standardisierte Printrelais-Abmessungen für einfache Integration |
| Material der Kontakte | Hochwertige Legierung für Langlebigkeit und geringen Kontaktwiderstand (z.B. Silber-Nickel) |
| Mechanische Lebensdauer | Mehr als 10 Millionen Schaltspiele |
| Elektrische Lebensdauer | Abhängig von Schaltlast, typischerweise 100.000 Schaltspiele bei Nennlast |
| Einsatzbereich | Industrielle Automatisierung, Steuerungstechnik, Messtechnik, Gebäudeautomation, Signalverarbeitung |
Anwendungsbereiche im Detail
Die hohe Schaltleistung, die sensible Spule und der flexible Umschaltkontakt machen das FIN 40.61.7 12V1 zu einer exzellenten Wahl für eine breite Palette von Anwendungen. In der Industrieautomatisierung kann es zur Steuerung von Motoren, Ventilen, Heizelementen oder Signalleuchten eingesetzt werden. Seine Eignung für geringe Ansteuersignale prädestiniert es für den Einsatz mit Mikrocontrollern oder SPS-Ausgängen, wo die Energieeffizienz eine Rolle spielt.
In der Gebäudeautomation ermöglicht es die zuverlässige Schaltung von Heizungs-, Lüftungs- und Klimaanlagen (HLK), Beleuchtungssystemen oder Rollladensteuerungen. Die 12V DC sensible Ausführung ist hierbei oft ein entscheidender Vorteil, da viele dieser Systeme mit Niederspannung arbeiten und eine effiziente Energieausnutzung wünschenswert ist.
Im Bereich der Messtechnik und Laborgeräte erlaubt das Relais die präzise Schaltung von Messpfaden, die Steuerung von Probenvorrichtungen oder die Aktivierung von Prüfsequenzen. Die hohe Zuverlässigkeit und die exakten Schaltpunkte sind hierbei von größter Bedeutung, um reproduzierbare Messergebnisse zu gewährleisten.
Auch in der Sonderfahrzeugtechnik oder in professionellen Stromversorgungsmodulen findet das FIN 40.61.7 12V1 seinen Einsatz, wo es zur Lastumschaltung oder zur Trennung von Stromkreisen dient und dabei stets eine hohe Betriebssicherheit bietet.
Häufig gestellte Fragen zu FIN 40.61.7 12V1 – Steck-Printrelais, 1 CO, 16 A, 12 V DC sensitiv
Was bedeutet „sensitiv“ bei der Spule dieses Relais?
Die Bezeichnung „sensitiv“ bei der Spule bedeutet, dass das Relais bereits bei einer relativ geringen Ansteuerspannung und einem niedrigen Strombedarf anspricht. Dies reduziert den Energieverbrauch und entlastet die Ansteuerelektronik, was besonders in Systemen mit begrenzten Energiequellen oder hoher Relaisdichte von Vorteil ist.
Wie unterscheidet sich ein 1 CO-Kontakt von einem 1 NO- oder 1 NC-Kontakt?
Ein 1 CO-Kontakt (Change Over) ist ein Umschaltkontakt. Er besitzt einen gemeinsamen Anschluss, einen Öffnerkontakt (NC – Normally Closed) und einen Schließerkontakt (NO – Normally Open). Dies bedeutet, dass der gemeinsame Anschluss entweder mit dem Öffner- oder dem Schließerkontakt verbunden ist, je nachdem, ob die Spule bestromt ist oder nicht. Dies ermöglicht flexiblere Schaltungskonfigurationen, als reine Schließer- oder Öffnerkontakte.
Ist dieses Relais für hohe Schaltfrequenzen geeignet?
Ja, das FIN 40.61.7 12V1 ist für eine hohe mechanische Lebensdauer ausgelegt, was auf seine Eignung für häufige Schaltvorgänge hindeutet. Die genaue elektrische Lebensdauer ist jedoch immer abhängig von der Höhe des geschalteten Stroms und der Art der Last (induktiv, kapazitiv, ohmsch). Bei Nennlast und sachgemäßer Anwendung ist es für hohe Schaltfrequenzen ausgelegt.
Welche Art von Lasten kann das FIN 40.61.7 12V1 schalten?
Das Relais ist für das Schalten von ohmschen Lasten bis zu 16 A sowie von induktiven oder kapazitiven Lasten geeignet, wobei für letztere gegebenenfalls Schutzbeschaltungen wie Freilaufdioden oder RC-Glieder erforderlich sind, um die Lebensdauer der Kontakte zu optimieren und Überspannungsspitzen zu vermeiden.
Kann das Relais auch bei niedrigeren Temperaturen zuverlässig arbeiten?
Ja, das FIN 40.61.7 12V1 ist für einen breiten Temperaturbereich ausgelegt, typischerweise von -40 °C bis +70 °C. Diese robuste Eigenschaft macht es auch für den Einsatz in anspruchsvollen Umgebungen geeignet, die Temperaturschwankungen unterliegen.
Wie erfolgt die Montage auf der Leiterplatte?
Das Relais ist als Steck-Printrelais konzipiert. Die Pins des Relais werden durch die vorgesehenen Bohrungen auf der Leiterplatte gesteckt und anschließend verlötet. Dies gewährleistet eine stabile und elektrisch sichere Verbindung.
Ist eine Schutzbeschaltung für die Spule notwendig?
Bei Anwendungen mit induktiven Lasten oder wenn das Relais von einer Schaltstufe angesteuert wird, die empfindlich auf Spannungsspitzen reagiert, wird die Integration einer Schutzbeschaltung (z.B. eine Freilaufdiode parallel zur Spule) empfohlen. Dies schützt die Ansteuerelektronik vor schädlichen Rückinduktionsspannungen beim Abschalten der Spule.
