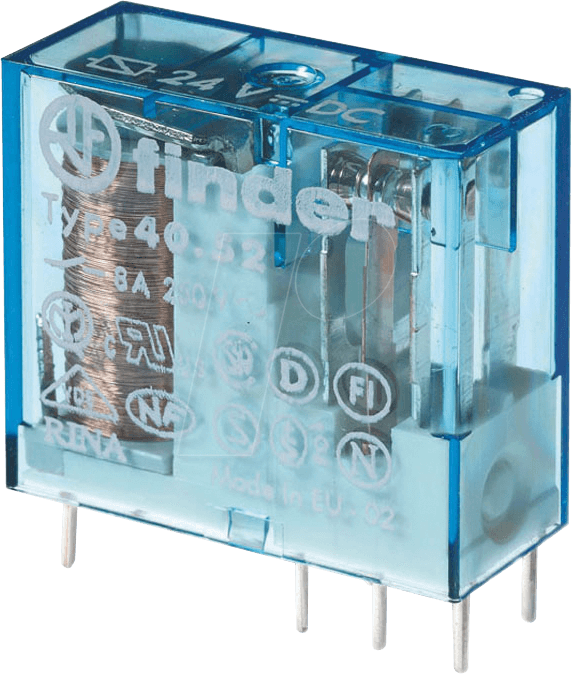

Präzise Steuerung für Ihre Elektronikprojekte: Das FIN 40.52.9 5V Steckrelais
Wenn Sie zuverlässige und präzise Schaltfunktionen für Ihre Elektronikprojekte benötigen, ist das FIN 40.52.9 5V Steckrelais die ideale Lösung. Dieses hochwertige Relais mit 2 Wechslerkontakten (UM) ist konzipiert, um Signale mit einer Spulenspannung von 5V zu verarbeiten und bis zu 250V bei 8A zu schalten. Es ist die perfekte Wahl für Entwickler, Ingenieure und anspruchsvolle Hobbyisten, die eine robuste und langlebige Schaltkomponente für Automatisierungsaufgaben, Signalverarbeitung oder als galvanische Trennung in ihren Schaltungen suchen.
Überlegene Leistung und Zuverlässigkeit des FIN 40.52.9 5V
Im Vergleich zu minderwertigen oder weniger spezialisierten Relais bietet das FIN 40.52.9 5V entscheidende Vorteile, die es zur überlegenen Wahl für anspruchsvolle Anwendungen machen. Seine Konstruktion gewährleistet eine hohe Schaltspielzahl und eine ausgezeichnete Kontaktsicherheit, selbst unter wechselnden Lastbedingungen. Die präzise Spulencharakteristik sorgt für eine stabile Ansteuerung und eine geringe Leistungsaufnahme, was besonders in batteriebetriebenen oder energieeffizienten Systemen von Bedeutung ist. Die 2 Wechslerkontakte (UM) ermöglichen dabei eine flexible Signalführung, indem sie sowohl das Öffnen eines Stromkreises als auch das Schließen eines anderen Stromkreises gleichzeitig realisieren können, was Standard-Schließer- oder Öffnerkontakte nicht leisten.
Kernfunktionen und Technische Exzellenz
Das FIN 40.52.9 5V Steckrelais zeichnet sich durch seine kompakte Bauform und die hohe Leistungsdichte aus. Mit einem Rastermaß von 5,0 mm fügt es sich nahtlos in gängige Leiterplattenlayouts ein und ermöglicht eine platzsparende Integration. Die 2 Wechslerkontakte bieten maximale Flexibilität in der Anwendung. Sie ermöglichen die gleichzeitige Steuerung zweier unabhängiger Schaltvorgänge oder die Implementierung komplexer Logikfunktionen.
- Hohe Schaltleistung: Schaltet bis zu 250V AC bei 8A, ideal für eine breite Palette von Anwendungen.
- Präzise Spulenspannung: 5V DC Spulenspannung für kompatible Steuerung mit Mikrocontrollern und Logikschaltungen.
- 2 Wechslerkontakte (UM): Ermöglicht gleichzeitiges Öffnen und Schließen von Stromkreisen für maximale Flexibilität.
- Kompaktes Design: Rastermaß von 5,0 mm für platzsparende Montage auf Leiterplatten.
- Lange Lebensdauer: Entwickelt für eine hohe Anzahl von Schaltspielen, gewährleistet Zuverlässigkeit über lange Zeiträume.
- Robuste Konstruktion: Hochwertige Materialien und Fertigung für den anspruchsvollen Einsatz.
Anwendungsgebiete und Integrationsmöglichkeiten
Die Vielseitigkeit des FIN 40.52.9 5V Steckrelais eröffnet zahlreiche Anwendungsmöglichkeiten in verschiedensten Branchen. Seine Fähigkeit, hohe Ströme und Spannungen sicher zu schalten, macht es prädestiniert für den Einsatz in der Industrieautomatisierung zur Steuerung von Motoren, Aktoren und Beleuchtungssystemen. In der Medizintechnik kann es für die präzise Steuerung von Geräten oder die galvanische Trennung sensibler Signalpfade genutzt werden. Auch im Bereich der Unterhaltungselektronik, im Modellbau oder bei der Entwicklung von Prototypen für IoT-Anwendungen spielt es seine Stärken aus, wo eine zuverlässige Signalumschaltung und Energieverwaltung unerlässlich sind. Die einfache Steckbarkeit ermöglicht zudem eine schnelle und unkomplizierte Montage und Demontage, was Wartungsarbeiten erheblich vereinfacht.
Qualitätsmerkmale und Konstruktionsdetails
Das FIN 40.52.9 5V Steckrelais wurde unter Berücksichtigung höchster Qualitätsstandards entwickelt. Die Kontaktmaterialien sind sorgfältig ausgewählt, um eine geringe Kontaktbeständigkeit und eine hohe Korrosionsresistenz zu gewährleisten, was zu einer verlängerten Lebensdauer und zuverlässigen Schaltkontakten führt. Die Spulenwicklung ist präzise gefertigt, um eine optimale magnetische Kopplung und minimale Leistungsaufnahme zu erreichen. Das Gehäusematerial ist robust und beständig gegen Umwelteinflüsse, die in industriellen Umgebungen typisch sind.
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| Typ | Steckrelais |
| Modellnummer | FIN 40.52.9 5V |
| Spulenspannung | 5V DC |
| Kontaktkonfiguration | 2x UM (Wechsler) |
| Maximale Schaltspannung | 250V AC |
| Maximale Schaltstromstärke | 8A |
| Rastermaß (RM) | 5,0 mm |
| Gehäusematerial | Hochtemperatur-Kunststoff (UL94-V0-konform) |
| Kontaktmaterial | Silber-Nickel-Legierung (AgNi) |
| Schaltleistung (max.) | 2000 VA (AC) / 200W (DC) |
| Elektrische Lebensdauer (typisch) | Mindestens 100.000 Schaltspiele bei Nennlast |
| Mechanische Lebensdauer (typisch) | Mindestens 10 Millionen Schaltspiele |
| Ansprechzeit (typisch) | < 7 ms |
| Abfallzeit (typisch) | < 5 ms |
| Umgebungstemperatur (Betrieb) | -40°C bis +70°C |
Steuerung und Ansteuerung des FIN 40.52.9 5V
Die Ansteuerung des FIN 40.52.9 5V Steckrelais erfolgt über die 5V DC Spulenspannung. Dies ermöglicht eine einfache Integration in Systeme, die mit Mikrocontrollern wie Arduino, Raspberry Pi oder anderen Logiksteuerungen betrieben werden. Ein geeigneter Treiber (z.B. ein Transistor oder ein Relais-Treiber-IC) kann verwendet werden, um die Spule des Relais sicher zu schalten und die Lebensdauer sowohl des Mikrocontrollers als auch des Relais zu maximieren. Es ist darauf zu achten, dass die Spannungsquelle stabil ist und die benötigte Stromstärke für die Spule liefern kann. Die Kontakte des Relais sind für die Schaltlasten bis 250V/8A ausgelegt und sollten entsprechend der Anwendung korrekt verdrahtet werden. Die 2 Wechslerkontakte bieten die Möglichkeit, sowohl die Stromzufuhr zu unterbrechen (z.B. bei einem Motor) als auch gleichzeitig ein Signal für eine Statusanzeige zu aktivieren.
Sicherheitsaspekte und EMV-Konformität
Bei der Entwicklung mit dem FIN 40.52.9 5V Steckrelais sind die relevanten Sicherheitsbestimmungen zu beachten. Die maximale Schaltspannung und Stromstärke dürfen nicht überschritten werden, um eine Beschädigung des Relais und eine Gefährdung der Anlage zu vermeiden. Eine fachgerechte Verdrahtung und Isolierung sind unerlässlich, insbesondere bei höheren Spannungen. Die eingesetzten Materialien sind in der Regel schwer entflammbar und tragen zur Sicherheit bei. Bezüglich der elektromagnetischen Verträglichkeit (EMV) ist zu beachten, dass Schaltvorgänge, insbesondere bei induktiven Lasten, Störsignale erzeugen können. Eine geeignete Entkopplung oder Filterung kann je nach Anwendung erforderlich sein, um die EMV-Konformität des Gesamtsystems zu gewährleisten.
Häufig gestellte Fragen zu FIN 40.52.9 5V – Steckrelais, 2x UM, 250V/8A, 5V, RM 5,0mm
Was ist die Hauptfunktion des FIN 40.52.9 5V Steckrelais?
Das FIN 40.52.9 5V Steckrelais dient primär als elektromechanischer Schalter, der es ermöglicht, ein elektrisches Signal (die Spulenspannung) zur Steuerung eines anderen Stromkreises (der Kontakte) zu nutzen. Es erlaubt das Schalten von höheren Spannungen und Strömen als es ein Mikrocontroller direkt könnte, und bietet zudem eine galvanische Trennung zwischen Steuer- und Lastkreis.
Welche Vorteile bieten die 2 Wechslerkontakte (UM) im Vergleich zu anderen Kontaktarten?
Die 2 Wechslerkontakte (UM) sind besonders flexibel, da sie sowohl einen normalerweise offenen (NO) als auch einen normalerweise geschlossenen (NC) Kontakt für jeden Anschluss bieten. Dies bedeutet, dass beim Anlegen der Spulenspannung ein Kontakt geöffnet und ein anderer geschlossen wird. Dies ermöglicht komplexe Schaltfunktionen wie die gleichzeitige Unterbrechung eines Stromkreises und die Aktivierung eines anderen, oder die Umkehrung einer Polarität.
Kann das FIN 40.52.9 5V Steckrelais direkt mit einem Arduino gesteuert werden?
Ja, ein Arduino oder ähnliche Mikrocontroller können das FIN 40.52.9 5V Steckrelais steuern, da die Spulenspannung 5V DC beträgt. Es wird jedoch empfohlen, einen Transistor als Treiber zu verwenden, um die Spule des Relais sicher anzusteuern und den Arduino vor möglichen Stromspitzen zu schützen. Dies stellt sicher, dass die Lebensdauer sowohl des Arduinos als auch des Relais optimiert wird.
Welche Art von Lasten kann das FIN 40.52.9 5V Steckrelais schalten?
Das FIN 40.52.9 5V Steckrelais kann Wechselstromlasten bis zu 250V AC und 8A sowie Gleichstromlasten bis zu 200W schalten. Dies umfasst eine breite Palette von Anwendungen, wie z.B. das Schalten von Motoren, Pumpen, Lampen, Heizungselementen oder anderen Verbrauchern, die innerhalb dieser Leistungsgrenzen liegen.
Wie wichtig ist das Rastermaß von 5,0 mm?
Das Rastermaß von 5,0 mm ist ein wichtiger Faktor für die Platzierung des Relais auf einer Leiterplatte. Es ist ein gängiger Standard in der Elektronikentwicklung, der eine gute Kompatibilität mit vielen Leiterplattenlayouts und Sockeln gewährleistet. Ein standardisiertes Rastermaß erleichtert die automatische Bestückung und ermöglicht eine kompakte Bauweise von elektronischen Schaltungen.
Welche Sicherheitsvorkehrungen sind beim Einsatz des Relais zu treffen?
Beim Einsatz des FIN 40.52.9 5V Steckrelais sind die maximal zulässigen Schaltspannungen und Stromstärken strikt einzuhalten. Eine fachgerechte Verdrahtung, die Verwendung geeigneter Kabelquerschnitte und eine ausreichende Isolierung sind unerlässlich, insbesondere bei Arbeiten mit Netzspannungen. Bei induktiven Lasten kann eine Schutzbeschaltung (z.B. eine Freilaufdiode oder ein RC-Glied) notwendig sein, um Spannungsspitzen beim Abschalten zu vermeiden.
Ist dieses Relais für den Dauerbetrieb geeignet?
Das FIN 40.52.9 5V Steckrelais ist für eine hohe Anzahl von Schaltspielen ausgelegt und kann grundsätzlich für den Dauerbetrieb verwendet werden, solange die spezifizierten Lastgrenzen und Umgebungsbedingungen eingehalten werden. Die Lebensdauer des Relais hängt jedoch von der Häufigkeit der Schaltzyklen und der Art der geschalteten Last ab. Für Anwendungen mit extrem hoher Schaltfrequenz oder sehr hohen Lasten sollten zusätzliche Überlegungen hinsichtlich der thermischen Belastung und der Kontaktabnutzung angestellt werden.
