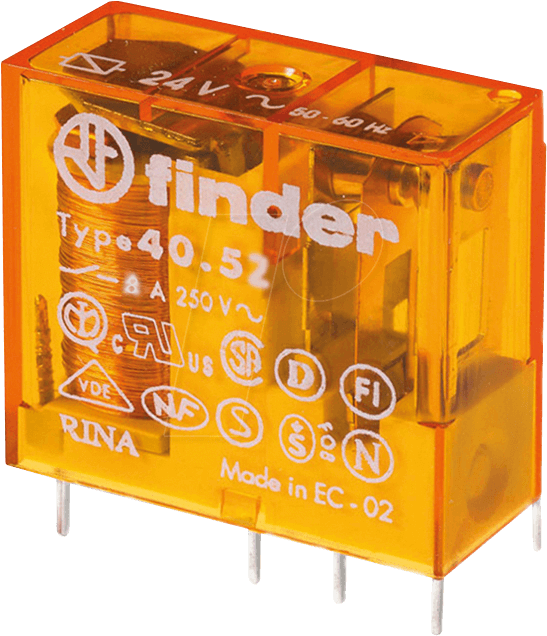

Präzise Schaltleistung für anspruchsvolle Anwendungen: Das FIN 40.52.8 12V – Steck-Printrelais
Sie benötigen eine zuverlässige und präzise Schaltlösung für Ihre elektronischen Systeme? Das FIN 40.52.8 12V – Steck-Printrelais mit 2 Schließer/Öffner-Kontakten (CO) und einer Belastbarkeit von 8 Ampere bei 12 Volt AC ist die optimale Wahl für Ingenieure, Techniker und Hobbyisten, die eine robuste und langlebige Komponente für Steuerungsaufgaben, Signalübertragung und Leistungsschaltung suchen. Dieses Relais wurde entwickelt, um höchste Anforderungen an Zuverlässigkeit und Effizienz in industriellen, automobilen und haustechnischen Umgebungen zu erfüllen.
Überlegene Technologie und Zuverlässigkeit
Das FIN 40.52.8 12V – Steck-Printrelais übertrifft Standardlösungen durch seine hochentwickelte Spulenkonstruktion und die präzise Fertigung der Kontakte. Die Verwendung von hochwertigen Materialien gewährleistet eine geringe Kontaktbeständigkeit und eine hohe Schaltspielzahl, was zu einer signifikant längeren Lebensdauer führt. Die AC-Betriebsspannung von 12V AC ermöglicht die einfache Integration in bestehende Niederspannungsnetze und reduziert das Risiko von Überspannungsschäden. Die 2 CO-Kontakte bieten maximale Flexibilität bei der Verdrahtung und ermöglichen die Steuerung von zwei unabhängigen Stromkreisen mit einer einzigen Einheit.
Anwendungsgebiete und Leistungsfähigkeit
Dieses Steck-Printrelais ist ein vielseitiger Baustein für eine breite Palette von Anwendungen:
- Industrielle Automatisierung: Steuerung von Maschinen, Anlagen und Prozessen, wo präzise Schaltzustände und hohe Zuverlässigkeit gefordert sind.
- Gebäudeautomation: Regelung von Heizungs-, Lüftungs- und Klimaanlagen, Beleuchtungssystemen und Sicherheitsvorrichtungen.
- Fahrzeugtechnik: Schaltung von Beleuchtung, Signalgebern, Komfortfunktionen und Steuermodulen in PKW und Nutzfahrzeugen.
- Modellbau und Prototyping: Zuverlässige Schaltkomponente für komplexe elektronische Projekte und experimentelle Aufbauten.
- Netzteil- und Ladekontrolle: Überwachung und Schaltung von Stromversorgungen und Ladesystemen.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Hersteller | FIN |
| Modellnummer | 40.52.8 |
| Spulenspannung | 12 V AC |
| Kontaktart | 2 CO (Schließer/Öffner) |
| Max. Schaltstrom | 8 A |
| Max. Schaltspannung | 250 V AC / 30 V DC |
| Spulenwiderstand | Ca. 170 Ohm (typischer) |
| Ansprechspannung | Max. 70% der Nennspannung |
| Abfallspannung | Min. 20% der Nennspannung |
| Schaltzeit (typisch) | < 10 ms |
| Prellzeit (typisch) | < 5 ms |
| Mechanische Lebensdauer | > 10.000.000 Schaltspiele |
| Elektrische Lebensdauer (bei Nennlast) | > 100.000 Schaltspiele |
| Betriebstemperaturbereich | -40 °C bis +70 °C |
| Isolationsspannung (Spule/Kontakte) | 1000 V AC |
| Montageart | Printmontage (Platine) |
| Gehäusematerial | Hochwertiger thermoplastischer Kunststoff, flammenhemmend |
| Schutzart (Gehäuse) | IP40 |
Konstruktionsmerkmale für maximale Leistung
Das FIN 40.52.8 12V – Steck-Printrelais zeichnet sich durch eine Reihe von Konstruktionsmerkmalen aus, die seine Leistungsfähigkeit und Langlebigkeit gewährleisten:
- Robuste Spulenwicklung: Die sorgfältig gewickelte Spule mit Kupferlackdraht ist gegen Vibrationen und mechanische Belastungen resistent und gewährleistet eine stabile Ansteuerung auch unter widrigen Bedingungen.
- Hochwertige Kontaktmaterialien: Die Kontakte sind aus einer Legierung gefertigt, die eine optimale Leitfähigkeit, geringen Verschleiß und hohe Beständigkeit gegen Lichtbögen aufweist, was besonders bei Schaltvorgängen unter Last relevant ist.
- Kompaktes Printdesign: Das Standard-Printdesign ermöglicht eine einfache und platzsparende Integration auf Leiterplatten, was den Aufbau kompakter Schaltungen vereinfacht.
- Sichere Steckverbindung: Die Printkontakte sind für eine zuverlässige und dauerhafte Verbindung mit der Leiterplatte konzipiert.
- Optimierte Wärmeableitung: Das Gehäusematerial und die interne Konstruktion sind auf eine effiziente Wärmeableitung ausgelegt, um eine Überhitzung bei Dauerbetrieb zu vermeiden.
FAQ – Häufig gestellte Fragen zu FIN 40.52.8 12V – Steck-Printrelais, 2 CO, 8 A, 12 V AC
Welche Art von Stromversorgung wird für das FIN 40.52.8 12V – Steck-Printrelais benötigt?
Das Relais benötigt eine Wechselstromversorgung (AC) von 12 Volt. Es ist wichtig, die richtige Spannung anzulegen, um eine korrekte Funktion und eine lange Lebensdauer des Relais zu gewährleisten.
Was bedeutet die Angabe „2 CO“ bei den Kontakten?
CO steht für „Changeover“ oder „Umschaltkontakt“. „2 CO“ bedeutet, dass das Relais zwei unabhängige Umschaltkontakte besitzt. Jeder dieser Kontakte besteht aus einem gemeinsamen Anschluss, einem Schließer (NO – Normally Open) und einem Öffner (NC – Normally Closed). Dies ermöglicht die Umschaltung zwischen zwei verschiedenen Stromkreisen.
Ist das FIN 40.52.8 12V – Steck-Printrelais für hohe Schaltströme geeignet?
Ja, das Relais kann Lasten bis zu 8 Ampere schalten. Dies macht es geeignet für eine Vielzahl von Anwendungen, bei denen moderate Stromstärken geschaltet werden müssen. Bei Dauerbelastung nahe der maximalen Grenze ist eine ausreichende Wärmeableitung zu gewährleisten.
Wie wird das Relais auf der Platine montiert?
Das Relais ist für die Printmontage (Through-Hole Technology) konzipiert. Die Pins werden durch die vorgesehenen Löcher auf der Leiterplatte gesteckt und anschließend verzinnt, um eine sichere und dauerhafte elektrische Verbindung zu schaffen.
Welche Umgebungsbedingungen sind für den Betrieb des Relais optimal?
Das Relais ist für einen Betriebstemperaturbereich von -40 °C bis +70 °C ausgelegt. Es sollte jedoch vor direkter Sonneneinstrahlung, übermäßiger Feuchtigkeit und aggressiven chemischen Dämpfen geschützt werden, um seine Lebensdauer zu maximieren. Die Schutzart IP40 des Gehäuses bietet Schutz gegen feste Fremdkörper ab 1 mm Durchmesser.
Kann dieses Relais auch mit Gleichstrom (DC) betrieben werden?
Nein, das FIN 40.52.8 12V – Steck-Printrelais ist explizit für den Betrieb mit Wechselstrom (AC) ausgelegt. Die Spule ist auf die Eigenschaften von Wechselstrom abgestimmt. Der Betrieb mit Gleichstrom kann zu Fehlfunktionen oder Beschädigungen führen.
Wie viele Schaltspiele kann das Relais im Durchschnitt bewältigen?
Das Relais verfügt über eine hohe mechanische Lebensdauer von über 10.000.000 Schaltspielen. Die elektrische Lebensdauer, abhängig von der Schaltlast, liegt bei über 100.000 Schaltspielen bei Nennlast. Diese Werte unterstreichen die Robustheit und Zuverlässigkeit des Produkts für Langzeitanwendungen.
