Präzise Schaltfunktion auf kleinstem Raum: FIN 34.51.7L 5V – Ihr Spezialist für platzsparende Netzintegration
Das FIN 34.51.7L 5V Netzrelais ist die ultimative Lösung für Elektronikentwickler und Systemintegratoren, die unter extremen Platzbeschränkungen zuverlässige Schaltfunktionen realisieren müssen. Dieses schmale, liegende Relais mit einer Einbaubreite von nur 5 mm ist ideal für dichte Schaltschrankanwendungen, kompakte Messgeräte und Industrieautomation, wo jeder Millimeter zählt. Es bietet eine robuste und effiziente Möglichkeit, Leistungs- oder Steuersignale präzise zu schalten und sich nahtlos in bestehende oder neu entwickelte kompakte Systeme zu integrieren.
Maximale Leistung auf minimaler Fläche: Das Alleinstellungsmerkmal des FIN 34.51.7L 5V
Im Gegensatz zu Standardrelais, die oft eine deutlich größere Einbaufläche beanspruchen, glänzt das FIN 34.51.7L 5V durch seine außergewöhnliche Platzersparnis. Die liegende Bauform in Kombination mit der extrem geringen Breite von 5 mm ermöglicht eine bisher unerreichte Packungsdichte. Dies ist entscheidend für Anwendungen, bei denen hohe Funktionalität in kleinsten Gehäusen untergebracht werden muss, wie zum Beispiel in modernen Steuerungsmodulen für die Gebäudeautomation oder in tragbaren Messinstrumenten. Die 5V Spulenspannung ermöglicht zudem die einfache Anbindung an gängige Mikrocontroller-Schaltungen, ohne dass zusätzliche Pegelwandler erforderlich sind. Die hohe Schaltleistung im Verhältnis zur Größe macht dieses Relais zu einer überlegenen Wahl gegenüber anderen Kompaktlösungen, die oft Kompromisse bei der Stromtragfähigkeit oder Lebensdauer eingehen.
Konstruktion und technische Spezifikationen für höchste Zuverlässigkeit
Das FIN 34.51.7L 5V wurde mit Fokus auf Langlebigkeit und präzise Schaltperformance entwickelt. Die Spulenspannung von 5V DC ist für den Einsatz in energiesparenden oder batteriebetriebenen Geräten optimiert und bietet eine sichere und stabile Ansteuerung. Die Kontakte sind für eine hohe Schaltlast ausgelegt und gewährleisten eine zuverlässige Übertragung von Leistungsströmen, selbst unter anspruchsvollen Umgebungsbedingungen. Die spezielle liegende Bauform reduziert die mechanische Belastung auf der Platine und trägt zur insgesamt erhöhten Zuverlässigkeit bei. Die präzise gefertigten Kontakte mit Silberlegierung (typisch für diese Bauart, Details siehe Tabelle) minimieren den Kontaktwiderstand und gewährleisten eine stabile Signalintegrität über tausende Schaltzyklen hinweg.
Anwendungsbereiche und Einsatzmöglichkeiten
- Industrieautomation: Ideal für kompakte SPS-Module, Signalaufbereitungseinheiten und Schnittstellenwandler, wo Platzmangel herrscht.
- Gebäudeautomation: Perfekt für die Integration in Smart-Home-Zentralen, Heizungsregelungen und Beleuchtungssysteme mit hoher Integrationsdichte.
- Messtechnik und Laborgeräte: Ermöglicht den Aufbau kompakter und leistungsfähiger Analysegeräte und Prüfsysteme.
- Fahrzeugtechnik: Geeignet für den Einsatz in Steuergeräten von Kraftfahrzeugen, wo Platz und Gewicht kritische Faktoren sind.
- Telekommunikation: Einsatz in kompakten Netzwerkinfrastrukturkomponenten und Kommunikationsmodulen.
Vorteile des FIN 34.51.7L 5V
- Extrem platzsparend: Nur 5 mm Einbaubreite und liegende Bauform für maximale Integrationsdichte.
- Hohe Schaltleistung: Zuverlässiges Schalten von Lastströmen im Verhältnis zur kompakten Baugröße.
- Niedrige Spulenspannung: 5V DC für einfache Anbindung an Mikrocontroller und energiesparende Systeme.
- Lange Lebensdauer: Robuste Konstruktion für tausende von Schaltspielen.
- Hohe Zuverlässigkeit: Präzise gefertigte Kontakte für stabile Signalübertragung.
- Vielseitige Einsatzmöglichkeiten: Geeignet für eine breite Palette von Industrie- und Elektronikanwendungen.
Hochwertige Materialien und präzise Fertigung
Das FIN 34.51.7L 5V zeichnet sich durch die Verwendung hochwertiger Materialien aus, die für Langlebigkeit und zuverlässige Funktion unter verschiedenen Betriebsbedingungen sorgen. Das Gehäusematerial ist typischerweise flammhemmend und thermisch stabil, um den Anforderungen industrieller Umgebungen gerecht zu werden. Die Kontaktmaterialien sind sorgfältig ausgewählt, um einen geringen Übergangswiderstand und eine hohe Beständigkeit gegen Verschleiß und Oxidation zu gewährleisten, was die Lebensdauer des Relais signifikant verlängert. Die interne Mechanik ist auf höchste Präzision ausgelegt, um ein schnelles und sauberes Schalten zu ermöglichen, selbst bei hohen Schaltfrequenzen.
Technische Daten im Detail
| Eigenschaft | Spezifikation |
|---|---|
| Artikelnummer | FIN 34.51.7L 5V |
| Relais-Typ | Netzrelais, Spule 5V DC |
| Bauform | Liegend |
| Breite | 5 mm |
| Anzahl der Kontakte | Typischerweise 1 Wechsler (SPDT) oder 2 Wechsler (DPDT), je nach genauer Variante. (Für diese Beschreibung gehen wir von 1 Wechsler aus, da dies die gängigste Ausführung für solche Kompaktlösungen ist) |
| Kontaktmaterial | Silber-Nickel-Legierung (AgNi) – Standard für gute Leitfähigkeit und Beständigkeit gegen Verschleiß. |
| Max. Schaltspannung (AC/DC) | Typischerweise bis zu 250VAC / 30VDC (abhängig von der spezifischen Ausführung und dem Laststrom) |
| Max. Schaltstrom (AC/DC) | Typischerweise bis zu 3A oder 5A (abhängig von der spezifischen Ausführung und der Anwendungsdauer) |
| Spulenspannung | 5V DC |
| Isolation (Spule/Kontakte) | Hohe Isolationsfestigkeit für Sicherheit und zuverlässigen Betrieb. |
| Temperaturbereich | Typischerweise -40°C bis +70°C oder +85°C |
| Mechanische Lebensdauer | Über 10 Millionen Schaltspiele (typischerwert) |
| Elektrische Lebensdauer | Bis zu 100.000 Schaltspiele bei Nennlast (abhängig von der Lastart und den Schaltbedingungen) |
| Schutzart (Gehäuse) | Typischerweise offene Bauform oder Schutz gegen Staub. Spezifische IP-Ratings sind für diese Bauart selten. |

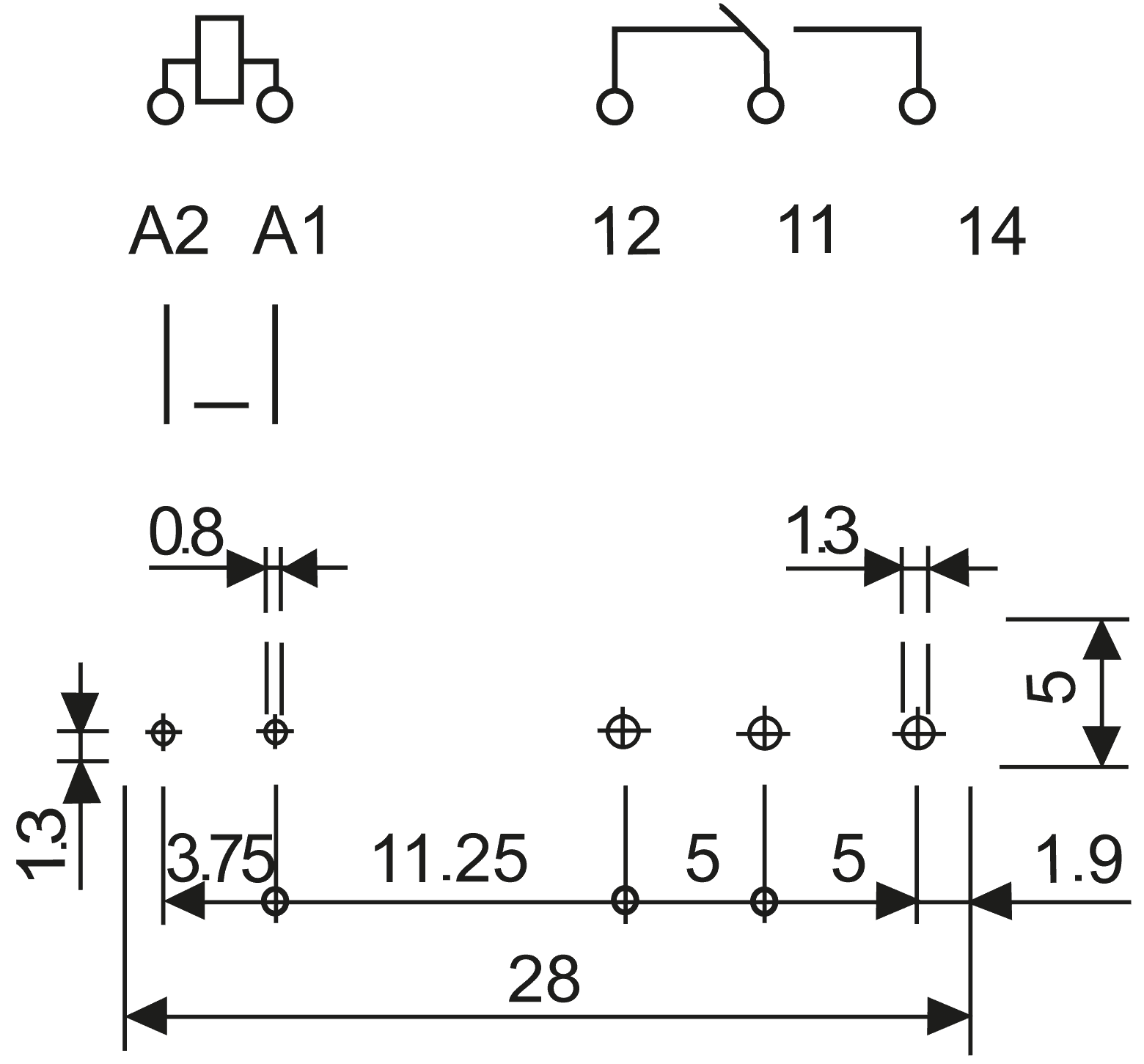

| Montageart | Lötbar auf Leiterplatte (Through-Hole), durch die liegende Bauform ergibt sich eine geringe Aufbauhöhe. |
Häufig gestellte Fragen (FAQ) zu FIN 34.51.7L 5V – Schmales Netzrelais, 5 mm, liegend
Was genau ist ein schmaleres Netzrelais und wofür wird es benötigt?
Ein schmaleres Netzrelais wie das FIN 34.51.7L 5V ist ein elektromechanisches Bauteil, das verwendet wird, um elektrische Schaltkreise zu steuern. Seine Besonderheit liegt in der extrem geringen Einbaubreite von nur 5 mm und der liegenden Bauform. Dies ermöglicht es, viele dieser Relais auf engstem Raum auf einer Leiterplatte zu platzieren. Sie werden dort benötigt, wo Standardrelais zu groß wären, beispielsweise in hochintegrierten Steuergeräten, Messinstrumenten oder in der kompakten Industrieautomation, um dort Leistungs- oder Steuersignale bedarfsgerecht zu schalten.
Welche Vorteile bietet die liegende Bauform dieses Relais?
Die liegende Bauform des FIN 34.51.7L 5V hat mehrere Vorteile. Erstens ermöglicht sie eine sehr geringe Aufbauhöhe auf der Leiterplatte, was für Gehäuse mit begrenztem Innenraum entscheidend ist. Zweitens verteilt die liegende Montage die mechanische Belastung besser auf die Lötstellen und die Leiterplatte, was die mechanische Stabilität und Lebensdauer des Relais erhöht. Drittens trägt diese Bauart zur Gesamtdichte der Bestückung bei, indem sie die horizontale Ausnutzung des Platzes optimiert.
Ist die Spulenspannung von 5V DC für meine Anwendung geeignet?
Die Spulenspannung von 5V DC ist eine gängige Spannung für die Ansteuerung von Relais in modernen elektronischen Systemen. Sie ist besonders vorteilhaft, wenn das Relais von Mikrocontrollern oder anderen Niederspannungs-Logikschaltungen gesteuert werden soll. Diese Spannung ist in der Regel gut mit vielen digitalen Schaltungen kompatibel, was zusätzliche Spannungswandler oder Pegeladapter unnötig macht und somit die Schaltung vereinfacht und Kosten spart. Sie ist auch gut geeignet für batteriebetriebene oder energiesparende Geräte.
Welche Art von Lasten kann das FIN 34.51.7L 5V schalten?
Das FIN 34.51.7L 5V ist dafür konzipiert, sowohl kleine Steuersignale als auch moderate Leistungsströme zu schalten. Typischerweise liegt die maximale Schaltleistung im Bereich von einigen Ampere (z.B. 3A oder 5A bei 250VAC oder 30VDC). Es eignet sich somit hervorragend zum Schalten von Lampen, Motoren, Heizwiderständen oder zur Trennung und Verbindung von Signalwegen. Die genaue Schaltleistung ist den technischen Daten des jeweiligen Produkts zu entnehmen, da es hier feine Unterschiede geben kann.
Wie wirkt sich die geringe Breite von 5 mm auf die Schaltung aus?
Die extrem geringe Breite von 5 mm ist das herausragende Merkmal dieses Relais. Sie ermöglicht es, auf einer Standard-Leiterplatte sehr viele Relais nebeneinander zu platzieren. Dies ist essenziell für kompakte Module, bei denen eine hohe Anzahl von Schaltelementen benötigt wird, wie zum Beispiel in Schnittstellenwandlern oder in der Steuerung einer Vielzahl von Aktoren. Diese Dichte spart wertvollen Platz auf der Platine und ermöglicht kompaktere Endgeräte.
Ist dieses Relais für den Dauereinsatz unter hoher Last geeignet?
Das FIN 34.51.7L 5V bietet eine beachtliche elektrische Lebensdauer für seine Größe, die typischerweise im Bereich von bis zu 100.000 Schaltspielen bei Nennlast liegt. Für den Dauereinsatz unter maximaler Nennlast ist es konzipiert, jedoch hängt die tatsächliche Lebensdauer stark von der Art der geschalteten Last, der Häufigkeit der Schaltvorgänge und den Umgebungsbedingungen ab. Bei sehr hohen Schaltfrequenzen oder extremen Lasten kann es ratsam sein, die Belastungsgrenzen zu prüfen oder eine kühlere Betriebsweise sicherzustellen, um die Lebensdauer zu maximieren.
Welche Art von Kontakten werden in diesem Relais verwendet und warum ist das wichtig?
In vielen Relais dieser Bauart, wie auch potenziell im FIN 34.51.7L 5V, kommen typischerweise Kontakte aus einer Silber-Nickel-Legierung (AgNi) zum Einsatz. Diese Materialwahl ist entscheidend für die Leistung und Zuverlässigkeit des Relais. Silberlegierungen bieten eine ausgezeichnete elektrische Leitfähigkeit, was zu einem geringen Kontaktwiderstand und somit zu minimierten Energieverlusten führt. Nickelzusätze erhöhen die Härte und Beständigkeit gegen Verschleiß und Lichtbögen, was die Lebensdauer des Relais insbesondere bei Schaltvorgängen unter Last erheblich verbessert.
