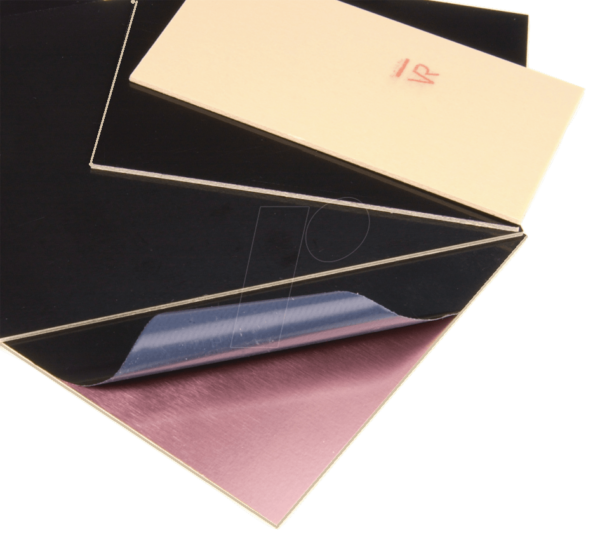

FHPCU 160X100 – Die Essenz für Ihre Elektronikprojekte
Wenn präzise Leiterbahnen und zuverlässige Signalübertragung in Ihren Elektronikprojekten oberste Priorität haben, bietet die FHPCU 160X100 Fotoplatine die ideale Grundlage. Speziell entwickelt für anspruchsvolle Hobbyisten, Entwickler und professionelle Anwender, die Wert auf eine stabile und langlebige Basis für ihre Schaltungen legen, löst dieses einseitige Hartpapier-Board entscheidende Herausforderungen bei der Realisierung komplexer elektronischer Designs.
Präzision und Stabilität: Das Fundament Ihrer Schaltung
Die FHPCU 160X100 Fotoplatine, gefertigt aus hochwertigem Hartpapier, setzt neue Maßstäbe in puncto mechanischer Belastbarkeit und elektrischer Isolation. Im Gegensatz zu minderwertigen Materialien, die zu Verzug oder Delamination neigen können, garantiert unser Hartpapier eine außergewöhnliche Dimensionsstabilität, selbst unter anspruchsvollen Umgebungsbedingungen. Die einseitige Kupferauflage ermöglicht eine klare und übersichtliche Verschaltung von Komponenten, ideal für Projekte, bei denen eine einfache Layout-Struktur ausreicht oder der Fokus auf kosteneffiziente Prototypen liegt. Die exakte 160x100mm Größe bietet zudem ein optimales Verhältnis von Fläche zu Handlichkeit, was die Bearbeitung und Integration in Gehäuse erheblich erleichtert. Mit der FHPCU 160X100 investieren Sie in eine Komponente, die für Langlebigkeit und Verlässlichkeit steht.
Unübertroffene Qualität und Materialvorteile
Die Wahl des richtigen Trägermaterials ist entscheidend für die Performance und Lebensdauer Ihrer elektronischen Schaltungen. Die FHPCU 160X100 Fotoplatine basiert auf einem robusten Hartpapier-Substrat, das sich durch seine ausgezeichneten dielektrischen Eigenschaften und eine hohe Durchschlagsfestigkeit auszeichnet. Dies minimiert das Risiko von Kurzschlüssen und unerwünschten kapazitiven Effekten, selbst bei höheren Frequenzen oder Spannungen. Die einseitige Kupferkaschierung mit einer definierten Dicke gewährleistet eine gleichmäßige und reproduzierbare Leiterbahnführung. Im Gegensatz zu flexiblen Leiterplatten bietet die Starrheit des Hartpapiers eine hervorragende mechanische Stabilität, die Vibrationen absorbiert und die Lötbarkeit der Bauteile verbessert. Diese Kombination aus hochwertigem Material und durchdachtem Design macht die FHPCU 160X100 zur überlegenen Wahl für Projekte, die Zuverlässigkeit an erster Stelle setzen.
Optimale Anwendungsgebiete und Einsatzmöglichkeiten
Die FHPCU 160X100 Fotoplatine ist ein vielseitiges Bauteil, das sich für eine breite Palette von Anwendungen eignet:
- Prototyping und Entwicklung: Ideal für die schnelle und kostengünstige Erstellung von Schaltungsprotoypen in Forschung und Entwicklung.
- Hobbyelektronik: Perfekt für anspruchsvolle DIY-Projekte, bei denen Wert auf Stabilität und einfache Handhabung gelegt wird.
- Schulungszwecke: Eignet sich hervorragend für Bildungseinrichtungen zur Vermittlung von Grundlagen der Schaltungstechnik und Platinenherstellung.
- Kleine Serienfertigung: Bietet eine zuverlässige Basis für die Produktion kleinerer Stückzahlen von elektronischen Geräten.
- Ersatzteile und Reparaturen: Ermöglicht die präzise Fertigung von Ersatzplatinen für bestehende Geräte.
Technische Spezifikationen im Detail
| Merkmal | Beschreibung |
|---|---|
| Produktname | FHPCU 160X100 – Fotoplatine |
| Material Substrat | Hartpapier (Phenolharz-imprägnierte Baumwollpapierlagen) |
| Kupferauflage | Einseitig |
| Abmessungen (L x B) | 160 mm x 100 mm |
| Dicke des Substrats | Typischerweise 1,5 mm; bietet hohe mechanische Stabilität. |
| Oberflächenveredelung | Unveredelt (bereits für Ätzprozesse vorbereitet oder ideal für direktes Löten nach Ätzung). |
| Isolationswiderstand | Hoch (>10^12 Ohm), gewährleistet exzellente elektrische Isolation. |
| Betriebstemperaturbereich | Geeignet für gängige Elektronik-Betriebstemperaturen, typischerweise von -20°C bis +85°C. |
Verarbeitung und Handhabung: Leichtigkeit trifft Zuverlässigkeit
Die FHPCU 160X100 Fotoplatine ist darauf ausgelegt, die Verarbeitung für Sie so einfach und effizient wie möglich zu gestalten. Dank des Hartpapier-Substrats lässt sich die Platine leicht bearbeiten, sei es durch Bohren, Schneiden oder Fräsen. Die einseitige Kupferbahn ermöglicht eine klare und intuitive Layoutgestaltung, was besonders für Anfänger oder bei einfacheren Schaltungen von Vorteil ist. Die Lötbarkeit der Kupferbahnen ist exzellent, was zu sicheren und dauerhaften Verbindungen Ihrer elektronischen Komponenten führt. Nach dem Ätzen der gewünschten Leiterbahnen steht Ihnen eine robuste und zuverlässige Oberfläche für den Aufbau Ihrer Schaltung zur Verfügung. Die Abmessungen von 160x100mm bieten ausreichend Platz für die Platzierung zahlreicher Bauteile, ohne dass die Platine unhandlich wird.
Sicherer Umgang und Langzeitstabilität
Die FHPCU 160X100 Fotoplatine bietet nicht nur eine hervorragende elektrische Performance, sondern auch eine bemerkenswerte Langzeitstabilität. Das Hartpapier-Material ist resistent gegen Feuchtigkeit und chemische Einflüsse, was die Lebensdauer Ihrer Schaltungen signifikant verlängert. Die mechanische Festigkeit des Substrats schützt die empfindlichen Leiterbahnen vor Beschädigungen durch Stoß oder Vibrationen. Bei korrekter Verarbeitung und Bestückung können Sie sich darauf verlassen, dass Ihre elektronischen Geräte auch unter anspruchsvollen Bedingungen zuverlässig funktionieren. Dies minimiert Ausfallzeiten und Wartungsaufwand, ein entscheidender Faktor gerade in professionellen Umgebungen.
Die Vorteile im Überblick
- Hervorragende mechanische Stabilität: Hartpapier-Substrat widersteht Verzug und Bruch.
- Zuverlässige elektrische Isolation: Minimiert das Risiko von Kurzschlüssen und Störungen.
- Einfache Bearbeitung: Leicht zu bohren, zu schneiden und zu formen.
- Optimale Lötbarkeit: Ermöglicht sichere und dauerhafte Bauteilverbindungen.
- Kosteneffiziente Lösung: Ideal für Prototyping und kleine Serien.
- Klar strukturiertes Layout: Einseitige Kupferauflage erleichtert das Design.
- Langlebigkeit: Hohe Beständigkeit gegen Umwelteinflüsse.
- Präzise Abmessungen: 160x100mm für vielseitige Einsatzmöglichkeiten.
FAQ – Häufig gestellte Fragen zu FHPCU 160X100 – Fotoplatine, Hartpapier, einseitig, 160x100mm
Was ist der Hauptvorteil von Hartpapier als Substrat im Vergleich zu Glasfaser (FR-4)?
Hartpapier bietet eine ausgezeichnete mechanische Stabilität und ist kostengünstiger in der Herstellung, was es ideal für Prototypen und weniger anspruchsvolle Anwendungen macht. Es ist zudem leichter zu bearbeiten. FR-4 ist zwar mechanisch widerstandsfähiger und hat bessere dielektrische Eigenschaften bei höheren Frequenzen, ist aber auch teurer und schwieriger zu bearbeiten.
Ist diese Platine für Hochfrequenzanwendungen geeignet?
Während Hartpapier für viele Standardanwendungen ausreichend ist, sind für sehr hohe Frequenzen oder anspruchsvolle Signalintegrität oft Materialien wie FR-4 oder spezielle Hochfrequenzsubstrate besser geeignet. Die FHPCU 160X100 ist primär für allgemeine Elektronikprojekte konzipiert.
Wie wird die Kupferbahn auf der Platine entfernt (geätzt)?
Die Kupferbahn wird typischerweise mittels eines chemischen Ätzprozesses entfernt. Dabei werden die gewünschten Leiterbahnen durch eine Schutzschicht (oft mit Fotolack oder durch Masken) vor dem Ätzmittel geschützt, während das unerwünschte Kupfer chemisch abgetragen wird.
Welche Art von Lötmittel und Löttemperatur wird empfohlen?
Für die FHPCU 160X100 können Standard-Lötmittel wie bleihaltiges oder bleifreies Zinn verwendet werden. Die Löttemperatur sollte auf die verwendeten Bauteile und das Lötmittel abgestimmt sein, in der Regel zwischen 300°C und 350°C für Handlötungen, wobei die Expositionszeit so kurz wie möglich gehalten werden sollte, um das Substrat nicht thermisch zu überlasten.
Kann ich die Platine mit einem Dremel oder ähnlichen Werkzeugen bearbeiten?
Ja, das Hartpapier-Substrat lässt sich gut mit Handwerkzeugen oder kleinen Elektrowerkzeugen wie einem Dremel bohren, schneiden oder fräsen. Achten Sie dabei auf ausreichende Staubabsaugung und geeignete Schutzbrillen.
Ist die Oberfläche der Platine für direkte Bestückung vorbereitet?
Die hier beschriebene Platine ist eine Fotoplatine, die nach dem Ätzen bereit ist, bestückt zu werden. Sie verfügt über keine zusätzliche Oberflächenveredelung wie Vergoldung oder Lötstopplack, es sei denn, dies wurde separat aufgetragen. Die Lötbarkeit ist direkt nach dem Ätzen gegeben.
Was bedeutet „einseitig“?
Einseitig bedeutet, dass die Kupferauflage, aus der die Leiterbahnen geformt werden, nur auf einer Seite des Substrats vorhanden ist. Dies ist eine einfachere und oft kostengünstigere Konfiguration im Vergleich zu doppelseitigen oder mehrlagigen Platinen.
