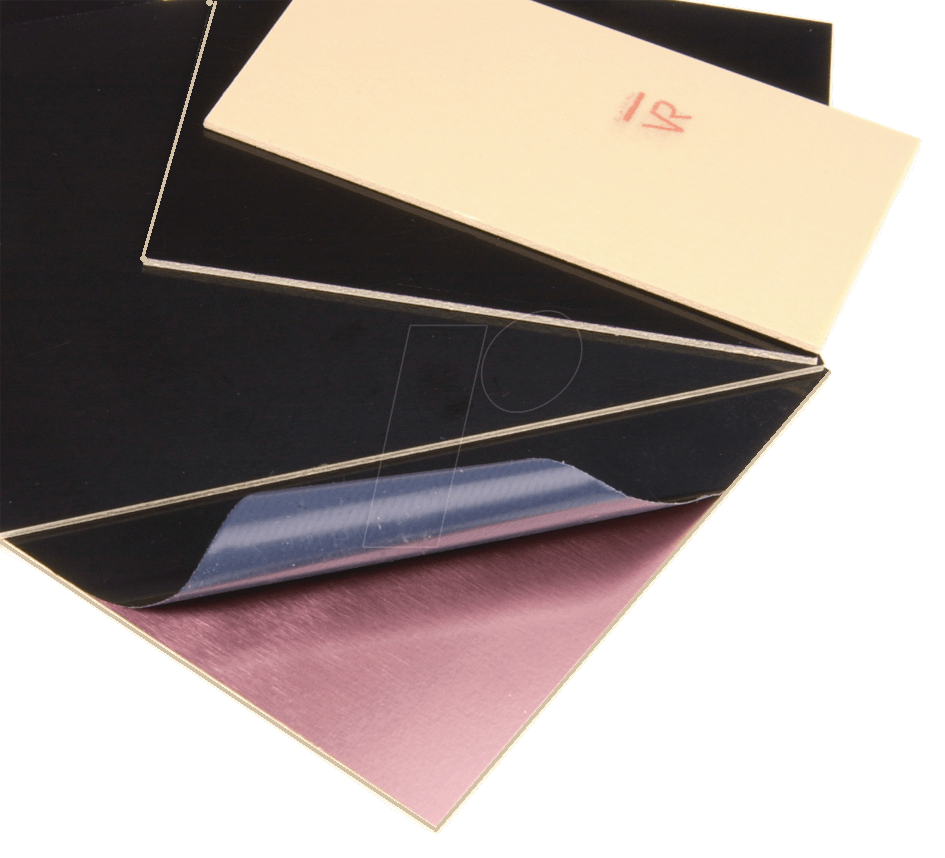

FHPCU 150X100 – Die Präzisions-Fotoplatine für anspruchsvolle Anwendungen
Suchen Sie nach einer zuverlässigen und präzisen Basis für Ihre elektronischen Projekte oder Prototypenentwicklungen? Die FHPCU 150X100 Fotoplatine aus Hartpapier, einseitig gefertigt, ist die ideale Lösung für Ingenieure, Hobbyisten und professionelle Anwender, die Wert auf Stabilität, Bearbeitbarkeit und hervorragende elektrische Isoliereigenschaften legen. Diese Platine wurde entwickelt, um die Herausforderungen komplexer Schaltungsdesigns zu meistern und eine robuste Grundlage für innovative Ideen zu bieten.
Warum die FHPCU 150X100 die überlegene Wahl ist
Im Gegensatz zu einfacheren Trägermaterialien bietet die FHPCU 150X100 eine herausragende mechanische Festigkeit und Dimensionsstabilität dank ihres hochwertigen Hartpapier-Trägers. Die einseitige Kupferkaschierung ermöglicht eine effiziente Bestückung und Weiterverarbeitung für eine Vielzahl von Anwendungen, von einfachen Platinenlayouts bis hin zu komplexen Schaltungen. Die gleichmäßige Oberfläche und die exakte Materialqualität minimieren das Risiko von Fertigungsfehlern und sorgen für reproduzierbare Ergebnisse, was sie von weniger spezialisierten Alternativen abhebt.
Hervorragende Eigenschaften für Ihre Projekte
Die FHPCU 150X100 Fotoplatine zeichnet sich durch eine Reihe von Eigenschaften aus, die sie zu einem unverzichtbaren Bestandteil Ihrer Entwicklungswerkzeuge machen:
- Hohe mechanische Belastbarkeit: Das Hartpapier als Trägermaterial gewährleistet eine exzellente Formstabilität und Widerstandsfähigkeit gegen mechanische Belastungen, was für langlebige Anwendungen entscheidend ist.
- Optimale elektrische Isolation: Das Dielektrikum des Hartpapiers bietet hervorragende Isoliereigenschaften, die unerlässlich sind, um unerwünschte elektrische Pfade und Kurzschlüsse zu verhindern.
- Präzise Bearbeitbarkeit: Die Platine lässt sich sauber und präzise bearbeiten, sei es durch Bohren, Fräsen oder Schneiden, was eine flexible Anpassung an spezifische Designanforderungen ermöglicht.
- Gleichmäßige Kupferoberfläche: Die einseitige Kupferkaschierung ist homogen und frei von Einschlüssen, was eine zuverlässige Lötbarkeit und eine gleichmäßige Leitfähigkeit gewährleistet.
- Standardisierte Abmessungen: Die Abmessung von 150x100mm ist ein gängiger Standard und ermöglicht eine einfache Integration in viele Gehäuse und Montagevorrichtungen.
- Kosteneffiziente Lösung: Bietet ein optimales Preis-Leistungs-Verhältnis für Prototypenbau und Kleinserienfertigung, ohne Kompromisse bei der Qualität einzugehen.
Technische Spezifikationen und Materialanalyse
Die FHPCU 150X100 Fotoplatine ist sorgfältig konzipiert, um den Anforderungen moderner Elektronikentwicklungen gerecht zu werden. Die Kombination aus Hartpapier und einer einseitigen Kupferbeschichtung schafft eine Grundlage, die sowohl funktional als auch wirtschaftlich überzeugend ist.
| Merkmal | Beschreibung |
|---|---|
| Produktbezeichnung | FHPCU 150X100 – Fotoplatine |
| Trägermaterial | Hartpapier (Papier-Laminat) |
| Kupferkaschierung | Einseitig |
| Abmessungen | 150 mm x 100 mm |
| Materialstärke (gesamt) | Typischerweise zwischen 1,0 mm und 1,6 mm (abhängig von der spezifischen Kupferdicke und Papierlage) |
| Kupferdicke | Standardmäßig 35 µm (entspricht 1 oz/ft²) – Ermöglicht gute Stromtragfähigkeit für viele Anwendungen |
| Oberfläche | Matt, mit guter Haftung für Lötstopplacke und Leiterbahnen |
| Isolationswiderstand | Hoher Wert, typisch > 1010 Ohm/mm im trockenen Zustand, gewährleistet zuverlässigen Betrieb |
| Dielektrizitätskonstante (typisch) | Ca. 4.5 – 5.5 bei 1 MHz. Dieser Wert ist stabil und für gängige HF-Anwendungen im moderaten Bereich ausreichend. |
| Temperaturbeständigkeit (Kurzzeit) | Geeignet für typische Löttemperaturen und normale Betriebstemperaturen in elektronischen Geräten. Nicht für Hochtemperatur-Anwendungen gedacht, bei denen thermische Belastungen über 120°C konstant auftreten. |
| Verarbeitung | Gut schneidbar, bohrbar und ätzbar. Die gleichmäßige Materialstruktur minimiert Ausbrüche beim Bohren. |
Anwendungsgebiete und Potenziale
Die Vielseitigkeit der FHPCU 150X100 Fotoplatine erschließt sich aus ihrer Robustheit und Bearbeitbarkeit. Sie ist prädestiniert für eine breite Palette von Einsatzmöglichkeiten:
- Prototypenbau und Entwicklung: Ideal für die schnelle Realisierung von Schaltkreis-Entwürfen, um Konzepte zu testen und zu validieren.
- Lehr- und Ausbildungszwecke: Eine kostengünstige und gleichzeitig lehrreiche Basis für Elektronik-Kurse und Workshops.
- Kleine Serienfertigung: Geeignet für die Herstellung von Kleinserien von elektronischen Geräten, bei denen eine wirtschaftliche Lösung gefragt ist.
- Hobby-Elektronik: Perfekt für anspruchsvolle Bastelprojekte, Modellbau und experimentelle Schaltungen.
- Reparatur und Modifikation: Ermöglicht die Anfertigung individueller Ersatzplatine oder die Anpassung bestehender Geräte.
- Industrielle Steuerungen: In Umgebungen, wo keine extremen thermischen oder chemischen Belastungen auftreten, bietet sie eine solide Basis für Steuerungsmodule.
Herausragende Design-Merkmale und Verarbeitungsqualität
Bei der FHPCU 150X100 Fotoplatine steht die Qualität im Vordergrund. Das verwendete Hartpapier-Laminat wird speziell behandelt, um eine dichte und gleichmäßige Struktur zu gewährleisten. Dies resultiert in:
- Minimaler Feuchtigkeitsaufnahme: Im Vergleich zu minderwertigen Papieren oder Kartonagen weist Hartpapier eine deutlich geringere Tendenz zur Feuchtigkeitsaufnahme auf. Dies ist entscheidend für die Langzeitstabilität elektrischer Eigenschaften, da Feuchtigkeit die Isolation verschlechtern kann.
- Homogene Faserdichte: Die Fasern im Hartpapier sind eng und gleichmäßig verteilt, was zu einer konsistenten Dielektrizitätskonstante und mechanischen Festigkeit über die gesamte Fläche führt. Ungleichmäßigkeiten in der Faserdichte könnten zu lokalen Schwankungen in der Impedanz oder zu mechanischen Schwachstellen führen.
- Optimale Kupferhaftung: Die einseitige Kupferfolie ist fest mit dem Hartpapier verbunden. Dies gewährleistet eine sichere Haftung während des Ätzprozesses und im Betrieb, selbst bei thermischer Belastung durch Löt- oder Betriebstemperaturen. Eine schlechte Kupferhaftung würde zu delaminierten Bereichen oder zu einem Ablösen der Leiterbahnen führen.
- Saubere Schnittkanten: Beim Zuschneiden oder Stanzen der Platine entstehen saubere Kanten ohne Ausfransungen oder Faserausrisse. Dies erleichtert die Handhabung und die Montage in Gehäusen.
FAQ – Häufig gestellte Fragen zu FHPCU 150X100 – Fotoplatine, Hartpapier, einseitig, 150x100mm
Ist die FHPCU 150X100 für Hochfrequenzanwendungen geeignet?
Die FHPCU 150X100 Fotoplatine mit Hartpapier-Träger ist für viele Hochfrequenzanwendungen im moderaten Frequenzbereich geeignet. Die Dielektrizitätskonstante ist relativ stabil. Für extrem anspruchsvolle HF-Anwendungen mit sehr hohen Frequenzen oder strikten Impedanzkontrollen sind jedoch spezialisierte Materialien wie FR-4 mit spezifischen Dielektrika oder PTFE-basierten Platinen oft die bessere Wahl.
Wie schneide oder bearbeite ich die FHPCU 150X100 am besten?
Für präzise Schnitte empfehlen wir den Einsatz eines scharfen Cuttermessers oder einer präzisen Guillotine, gegebenenfalls in Kombination mit einer Führungsschiene. Zum Bohren sollten Sie Standardbohrer für Leiterplatten mit angemessener Drehzahl und Vorschub verwenden, um ein Ausfransen zu vermeiden. Eine Bohrmaschine mit einem stabilen Bohrerhalter ist empfehlenswert.
Kann ich die Platine bedrucken oder beschriften?
Ja, die Oberfläche der FHPCU 150X100 Fotoplatine ist gut geeignet für die Beschriftung mit permanenten Markern oder speziellen Leiterplattenstiften. Für eine dauerhafte Kennzeichnung oder mehrfarbige Designs ist das Aufbringen eines Lötstopplacks und einer Siebdruckschicht empfehlenswert, was jedoch eine professionelle Fertigung erfordert.
Ist das Material feuchtigkeitsresistent?
Hartpapier ist im Vergleich zu einfacher Pappe oder Karton relativ resistent gegenüber Feuchtigkeitsaufnahme. Es ist jedoch kein vollständig wasserdichtes Material. Bei Anwendungen in feuchten Umgebungen oder bei direktem Wasserkontakt sollte die Platine zusätzlich geschützt werden, z.B. durch eine geeignete Vergussmasse oder ein robustes Gehäuse.
Welche Löttemperaturen sind für die FHPCU 150X100 empfohlen?
Die Platine ist für gängige Lötprozesse mit bleihaltigen und bleifreien Loten ausgelegt. Die üblichen Löttemperaturen, wie sie beim Handlöten oder bei der Wellen-/Reflow-Lötung vorkommen (typischerweise bis ca. 260°C für kurze Zeitspannen), sind für das Hartpapier-Trägermaterial und die Kupferkaschierung gut verträglich.
Ist die FHPCU 150X100 für einseitige oder doppelseitige Schaltungen geeignet?
Diese spezifische Variante, FHPCU 150X100, ist als einseitig kaschiert gekennzeichnet. Das bedeutet, die Kupferbahn ist nur auf einer Seite der Platine vorhanden. Für doppelseitige Schaltungen sind doppelseitig kaschierte Platinen erforderlich, die über Durchkontaktierungen (Vias) eine Verbindung zwischen den beiden Seiten ermöglichen.
Was bedeutet „Hartpapier“ im Vergleich zu Glasfaser-basierten Leiterplatten (z.B. FR-4)?
Hartpapier, auch als Papier-Laminat bekannt, ist ein kostengünstigeres und mechanisch steiferes Trägermaterial im Vergleich zu FR-4, das auf Glasfasergewebe basiert. Hartpapier bietet gute Isolationseigenschaften und ist gut bearbeitbar. FR-4 ist jedoch thermisch stabiler, hat geringere dielektrische Verluste bei hohen Frequenzen und ist mechanisch robuster für anspruchsvolle Anwendungen, insbesondere bei höheren Temperaturen oder mechanischen Belastungen.
