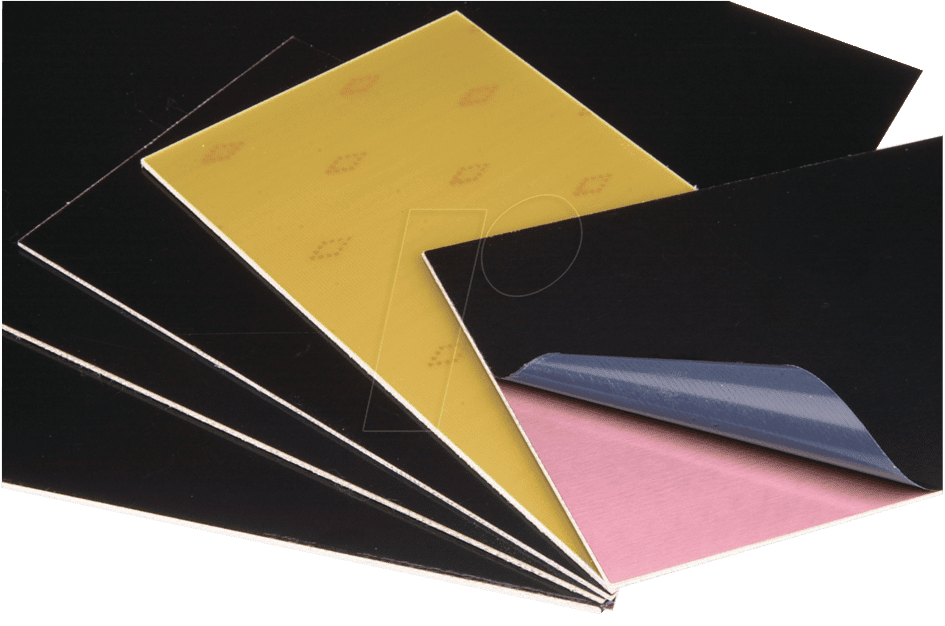

Hochwertige einseitige Fotoplatine FEPCU 300X250 – Perfekt für Ihre Elektronikprojekte
Suchen Sie eine zuverlässige und präzise gefertigte Basismaterial für Ihre Leiterplattenentwürfe? Die einseitige Fotoplatine FEPCU 300X250 aus Epoxidharz bietet die ideale Grundlage für anspruchsvolle Elektronikprojekte, von Prototypen bis hin zu Kleinserien. Dieses Produkt ist speziell für Hobbyisten, Ingenieure und technische Fachkräfte konzipiert, die Wert auf Qualität, Langlebigkeit und einfache Verarbeitung legen.
Warum FEPCU 300X250 die überlegene Wahl ist
Im Gegensatz zu einfacheren oder minderwertigen Materialien zeichnet sich die FEPCU 300X250 durch ihre exzellente Verarbeitbarkeit und ihre robusten Eigenschaften aus. Die einseitige Kupferkaschierung ermöglicht eine klare Trennung von Leiterbahnen und Masseflächen, während das Epoxidharz für hervorragende elektrische Isolation und mechanische Stabilität sorgt. Dies minimiert das Risiko von Kurzschlüssen und erhöht die Zuverlässigkeit Ihrer fertigen Schaltungen.
Material und Aufbau: Die Basis für Zuverlässigkeit
Die Grundlage jeder funktionierenden elektronischen Schaltung bildet das Trägermaterial. Unsere FEPCU 300X250 Fotoplatine nutzt ein hochwertiges Epoxidharz als Dielektrikum, welches für seine ausgezeichneten Isolationseigenschaften und seine mechanische Widerstandsfähigkeit bekannt ist. Dieses Material ist thermisch stabil und widerstandsfähig gegenüber vielen chemischen Einflüssen, was eine lange Lebensdauer Ihrer Projekte gewährleistet.
- Substrat: Hochwertiges Epoxidharz für optimale elektrische Isolation und mechanische Festigkeit.
- Kupferlage: Eine einseitige Kupferbahn von definierter Dicke, die sich präzise ätzen und bearbeiten lässt.
- Oberflächenschutz: Die Fotolackschicht ermöglicht eine feine Strukturierung der Leiterbahnen.
Präzision und Design: Gestalten Sie Ihre Schaltung detailgetreu
Die einseitige Natur der FEPCU 300X250 erleichtert das Design und die Umsetzung von einseitigen Leiterplatten, die für eine Vielzahl von Anwendungen geeignet sind. Ob einfache Schaltungen für Hobbyprojekte, Sensorik-Module oder Steuerungen – diese Fotoplatine unterstützt feine Leiterbahnstrukturen und ermöglicht eine übersichtliche Anordnung der Bauteile. Die Größe von 300x250mm bietet zudem ausreichend Fläche für komplexe Designs, ohne dass Kompromisse bei der Größe oder Komplexität eingegangen werden müssen.
- Feine Leiterbahnen: Ermöglicht die Gestaltung detaillierter und platzsparender Schaltungen.
- Einfache Handhabung: Ideal für manuelle oder automatisierte Ätzprozesse.
- Standardformat: Die Abmessungen 300x250mm sind gut für die meisten Projektgrößen geeignet.
Hervorragende Verarbeitungseigenschaften
Die FEPCU 300X250 wurde mit Blick auf eine einfache und effiziente Verarbeitung entwickelt. Der Fotolack lässt sich präzise belichten und entwickeln, um die gewünschten Leiterbahnmuster zu erzeugen. Das Epoxidharzsubstrat ist leicht zu bohren und zu fräsen, was die Montage von Bauteilen und die Durchkontaktierung (falls erforderlich für spätere Erweiterungen) erleichtert. Dies spart Zeit und reduziert das Risiko von Beschädigungen während des Herstellungsprozesses.
- Fotolack-Kompatibilität: Hervorragende Haftung und Entwicklungsfähigkeit des Fotolacks.
- Mechanische Bearbeitung: Leicht zu bohren, zu fräsen und zu schneiden.
- Ätzverhalten: Gutes Ätzverhalten der Kupferlage für klare und saubere Leiterbahnen.
Technische Spezifikationen im Detail
| Merkmal | Beschreibung |
|---|---|
| Produktbezeichnung | FEPCU 300X250 – Fotoplatine, Epoxyd, einseitig |
| Abmessungen | 300 mm x 250 mm |
| Substratmaterial | Epoxidharz (FR-4 Qualität, typisch) |
| Kupferkaschierung | Einseitig |
| Kupferdicke (typisch) | 35 µm (entspricht 1 oz/ft²) |
| Oberflächenbeschichtung | Fotolack für Ätzprozesse |
| Einsatztemperatur (typisch) | Geeignet für normale Löttemperaturen und Betriebsumgebungen bis ca. 125°C. |
| Dielektrische Festigkeit | Hoch. Das Epoxidharzsubstrat bietet exzellente Isolationseigenschaften, um Spannungsdurchschläge zu verhindern. |
Vielseitige Einsatzmöglichkeiten
Ob für die Entwicklung neuer elektronischer Geräte, die Reparatur bestehender Schaltungen oder die Realisierung individueller Projekte – die FEPCU 300X250 ist eine ausgezeichnete Wahl. Sie eignet sich hervorragend für:
- Hobbyelektronik und Maker-Projekte
- Prototypenentwicklung in Forschung und Lehre
- Kleinserienfertigung von Steuerungsmodulen
- Entwicklung von Sensorik- und Messtechnik-Platinen
- DIY-Projekte im Bereich Audio, Beleuchtung oder Hausautomation
Langlebigkeit und Robustheit
Die Wahl des richtigen Materials für Ihre Leiterplatte ist entscheidend für die langfristige Zuverlässigkeit Ihrer elektronischen Schaltungen. Die FEPCU 300X250 mit ihrem Epoxidharzsubstrat bietet eine ausgezeichnete Beständigkeit gegenüber Feuchtigkeit, chemischen Einflüssen und Temperaturschwankungen. Dies minimiert das Risiko von Materialermüdung und Korrosion, selbst unter anspruchsvollen Bedingungen.
- Feuchtigkeitsbeständigkeit: Reduziert das Risiko von Kurzschlüssen und Degradation.
- Chemische Resistenz: Hält typischen Flussmitteln und Reinigungsmitteln stand.
- Temperaturbeständigkeit: Gewährleistet Stabilität bei unterschiedlichen Betriebstemperaturen.
FAQ – Häufig gestellte Fragen zu FEPCU 300X250 – Fotoplatine, Epoxyd, einseitig, 300x250mm
Was bedeutet „einseitig“ bei dieser Fotoplatine?
Einseitig bedeutet, dass die Kupferkaschierung nur auf einer Seite der Platine aufgebracht ist. Dies vereinfacht die Gestaltung und Fertigung von Leiterplatten, bei denen alle Komponenten und Leiterbahnen auf einer Ebene angeordnet werden können.
Ist diese Platine für Anfänger geeignet?
Ja, die FEPCU 300X250 ist dank ihrer einfachen Verarbeitungseigenschaften und des einseitigen Designs sehr gut für Anfänger im Bereich Elektronik geeignet. Sie ermöglicht ein klares Verständnis der Schaltungsstruktur.
Welche Kupferdicke hat die Platine und ist sie ausreichend für gängige Anwendungen?
Die Platine verfügt typischerweise über eine Kupferdicke von 35 µm (Mikrometer), was 1 oz/ft² entspricht. Diese Dicke ist für die meisten Hobby- und Standardanwendungen wie Niedervolt-Schaltungen und moderate Stromstärken vollkommen ausreichend.
Kann ich mit dieser Platine auch doppelseitige Schaltungen realisieren?
Nein, diese Platine ist explizit als einseitige Fotoplatine konzipiert. Für doppelseitige Schaltungen benötigen Sie spezielle doppelseitige Leiterplatten mit Kupferkaschierung auf beiden Seiten.
Wie wird die Fotoplatine bearbeitet, um Leiterbahnen zu erstellen?
Zur Erstellung von Leiterbahnen wird zunächst ein Fotolack auf die Kupferseite aufgetragen. Anschließend wird das gewünschte Schaltungsmuster mittels UV-Licht durch eine Maske auf den Fotolack übertragen (Belichtung). Nach der Entwicklung wird das unbelichtete Fotolack entfernt. Das nun freiliegende Kupfer wird dann mit einem Ätzmittel abgetragen, wobei das durch den Fotolack geschützte Kupfer die gewünschten Leiterbahnen bildet.
Ist das Epoxidharz-Substrat FR-4?
Die Spezifikation „Epoxyd“ deutet stark auf ein FR-4 (Flame Retardant 4) Material hin, welches ein Standard für elektronische Leiterplatten ist. FR-4 bietet eine gute Balance aus Leistung, Kosten und Sicherheit.
