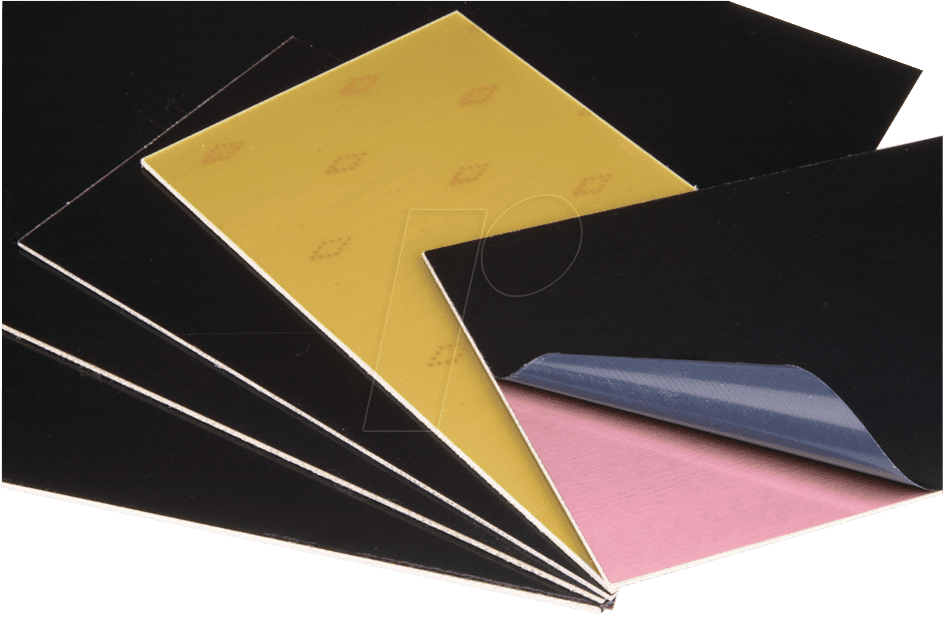

FEPCU 300×200: Ihr Fundament für präzise Elektronikentwicklung
Sie suchen nach einer zuverlässigen und hochwertigen Basis für Ihre Elektronikprojekte, die Langlebigkeit und optimale elektrische Eigenschaften vereint? Die FEPCU 300×200 Fotoplatine, einseitig geätzt, aus Epoxidharz gefertigt, ist die ideale Lösung für anspruchsvolle Anwender in den Bereichen Hobbyelektronik, Prototypenentwicklung und Kleinserienfertigung. Sie löst das Problem der unzureichenden mechanischen Stabilität und elektrischen Isolation herkömmlicher Trägermaterialien und bietet eine professionelle Grundlage für jedes Ihrer Vorhaben.
Warum die FEPCU 300×200 die überlegene Wahl ist
Im Vergleich zu Standardlösungen, die oft Kompromisse bei Materialqualität oder elektrischen Eigenschaften eingehen, setzt die FEPCU 300×200 neue Maßstäbe. Die sorgfältige Auswahl des Epoxidharzes als Trägermaterial gewährleistet nicht nur eine hervorragende elektrische Isolation, sondern auch eine beeindruckende mechanische Festigkeit und Temperaturbeständigkeit. Dies macht die Platine widerstandsfähiger gegenüber Umwelteinflüssen und mechanischer Belastung, was zu einer längeren Lebensdauer und erhöhten Zuverlässigkeit Ihrer Schaltungen führt. Die einseitige Ätzung ermöglicht eine übersichtliche und leicht zugängliche Bestückung, ideal für viele gängige Anwendungen.
Material und Konstruktion für höchste Ansprüche
Die FEPCU 300×200 basiert auf einem hochwertigen Epoxidharz-Trägermaterial. Dieses Material ist bekannt für seine exzellenten dielektrischen Eigenschaften, was eine effektive Isolation zwischen den Leiterbahnen sicherstellt und somit Kurzschlüsse verhindert. Die Glasfaserverstärkung, ein integraler Bestandteil der meisten Epoxidharz-Platinen, verleiht dem Substrat zusätzliche Stabilität und beugt Verzug bei Temperaturschwankungen vor. Die einseitige Kupferkaschierung ist präzise geätzt, um klare und definierte Leiterbahnen zu gewährleisten, die für die zuverlässige Funktion Ihrer elektronischen Komponenten unerlässlich sind.
Vorteile der FEPCU 300×200
- Optimale elektrische Isolation: Das Epoxidharz-Substrat minimiert das Risiko von Kurzschlüssen und gewährleistet eine stabile Leistung Ihrer Schaltungen.
- Hohe mechanische Festigkeit: Die Platine ist robust und widerstandsfähig gegenüber mechanischer Belastung, was sie ideal für langlebige Anwendungen macht.
- Hervorragende Temperaturbeständigkeit: Geeignet für Umgebungen mit variierenden Temperaturen, ohne an Leistungsfähigkeit einzubüßen.
- Einfache Bearbeitung und Bestückung: Die einseitige Struktur und die präzise Geometrie erleichtern das Layout, das Bohren und das Löten.
- Professionelle Ergebnisse: Erzielen Sie Ergebnisse auf dem Niveau industrieller Prototypen, auch in Ihrem eigenen Arbeitsbereich.
- Vielseitige Anwendungsbereiche: Perfekt für Lernprojekte, kundenspezifische Schaltungen, Steuerungen und mehr.
- Standardmaße für einfache Integration: Mit 300x200mm passt die Platine in viele gängige Gehäuse und Aufbauprozesse.
Technische Spezifikationen und Qualitätsmerkmale
| Eigenschaft | Details |
|---|---|
| Produktbezeichnung | FEPCU 300×200 |
| Platinentyp | Fotoplatine, einseitig |
| Substratmaterial | Epoxidharz, typischerweise glasfaserverstärkt (FR-4 Klasse) |
| Kupferauflage (einseitig) | Standarddicke für vielseitige Anwendungen (z.B. 35 µm), präzise geätzt |
| Abmessungen | 300 mm x 200 mm |
| Dicke des Substrats | Standarddicke für elektrische Leiterplatten (z.B. 1.5 mm ± 0.1 mm) für gute mechanische Stabilität |
| Oberflächengüte | Vorbehandelt für optimale Lötbarkeit und Haftung von Bauteilen |
| Elektrische Eigenschaften | Hoher Isolationswiderstand, niedrige Dielektrizitätskonstante und Dissipationsfaktor für zuverlässige Signalübertragung |
| Mechanische Eigenschaften | Gute Biegefestigkeit, Schlagzähigkeit und Dimensionsstabilität, widerstandsfähig gegen Rissbildung |
| Temperaturbeständigkeit | Geeignet für den Betrieb in einem breiten Temperaturbereich, typisch von -40°C bis +125°C (je nach spezifischer Epoxidharz-Zusammensetzung) |
| Anwendungsbereiche | Prototyping, DIY-Elektronikprojekte, Bildungszwecke, Steuerungsplatinen, Sensorik, kleine industrielle Anwendungen |
Präzision in der Fertigung: Der Weg zur perfekten Leiterbahn
Die Fertigung der FEPCU 300×200 durchläuft einen präzisen Fotolithografieprozess. Zuerst wird eine Kupferkaschierung auf das Epoxidharz-Substrat aufgebracht. Anschließend wird durch Belichtung mit UV-Licht und Entwicklung ein Muster auf der Kupferschicht erzeugt, das den gewünschten Leiterbahnen entspricht. Bereiche, die nicht geätzt werden sollen, sind durch Fotolack geschützt. Danach wird das überschüssige Kupfer durch ein chemisches Ätzverfahren entfernt. Dieser Prozess ermöglicht die Herstellung feiner und exakt definierter Leiterbahnen, was für die Leistungsfähigkeit moderner elektronischer Schaltungen unerlässlich ist. Die einseitige Ausführung vereinfacht die Bestückung und das Routing erheblich, was besonders für Anfänger und bei der Entwicklung einfacher bis mittelkomplexer Schaltungen von Vorteil ist.
Einsatzmöglichkeiten für professionelle Ergebnisse
Die FEPCU 300×200 ist die ideale Wahl für eine Vielzahl von Anwendungen:
- Prototypenentwicklung: Entwickeln Sie schnell und kostengünstig funktionierende Prototypen für neue elektronische Produkte.
- Hobbyprojekte: Realisieren Sie Ihre kreativen Ideen im Bereich der Elektronik mit einer robusten und zuverlässigen Platine.
- Ausbildung und Lehre: Vermitteln Sie Grundlagen der Elektronikfertigung mit einem Material, das professionellen Standards entspricht.
- Kleinserienfertigung: Produzieren Sie kleinere Stückzahlen von Geräten oder Modulen mit konsistenter Qualität.
- Reparaturen und Modifikationen: Ersetzen Sie defekte Platinen oder erweitern Sie bestehende Systeme mit maßgeschneiderten Lösungen.
- Steuerungs- und Regelungstechnik: Bauen Sie individuelle Steuergeräte für Heimautomatisierung, industrielle Prozesse oder spezielle Maschinen.
- Sensorik und Messtechnik: Integrieren Sie Sensoren und Messschaltungen in eine stabile und isolierende Plattform.
FAQ – Häufig gestellte Fragen zu FEPCU 300×200 – Fotoplatine, Epoxyd, einseitig, 300x200mm
Was bedeutet „einseitig“ bei einer Leiterplatte?
Einseitig bedeutet, dass die Kupferkaschierung und somit die Leiterbahnen nur auf einer Seite des Trägermaterials vorhanden sind. Dies vereinfacht das Design und die Bestückung, insbesondere für einfachere Schaltungen.
Welche Vorteile bietet das Epoxidharz als Trägermaterial?
Epoxidharz bietet exzellente elektrische Isolation, hohe mechanische Festigkeit und gute Temperaturbeständigkeit. Es ist ein weit verbreitetes und zuverlässiges Material für die Leiterplattenherstellung.
Kann die FEPCU 300×200 auch für Hochfrequenzanwendungen verwendet werden?
Für reine Hochfrequenzanwendungen, bei denen Impedanzkontrolle und sehr spezifische dielektrische Eigenschaften entscheidend sind, könnten spezielle HF-Materialien besser geeignet sein. Die FEPCU 300×200 ist jedoch für eine breite Palette von Standardanwendungen bestens geeignet.
Ist das Material schwer zu bearbeiten?
Nein, Epoxidharz-Leiterplatten sind gut zu bearbeiten. Sie können gebohrt, gesägt und gefräst werden. Bei der Bearbeitung ist jedoch auf Staubbildung zu achten und entsprechende Schutzmaßnahmen zu treffen.
Welche Lötverfahren sind für diese Platine geeignet?
Die FEPCU 300×200 ist für gängige Lötverfahren wie Handlöten, Wellenlöten und Reflow-Löten geeignet, sofern die Temperaturprofile beachtet werden, um das Material nicht zu überlasten.
Wie schütze ich die Leiterbahnen nach dem Ätzen?
Nach dem Ätzen können die Leiterbahnen durch eine Lötstopplackschicht geschützt werden, die zusätzlich zur Isolation beiträgt und die Oberfläche vor Oxidation schützt. Diese Platine wird in der Regel ohne Lötstopplack geliefert, sodass Sie diese Option selbst hinzufügen können.
Wo finde ich Hilfe bei der Gestaltung meines Schaltungslayouts?
Es gibt zahlreiche kostenlose und kostenpflichtige Software-Tools zur Leiterplattenentwicklung (z.B. KiCad, Eagle). Online-Foren und Dokumentationen bieten ebenfalls wertvolle Ressourcen und Unterstützung.
