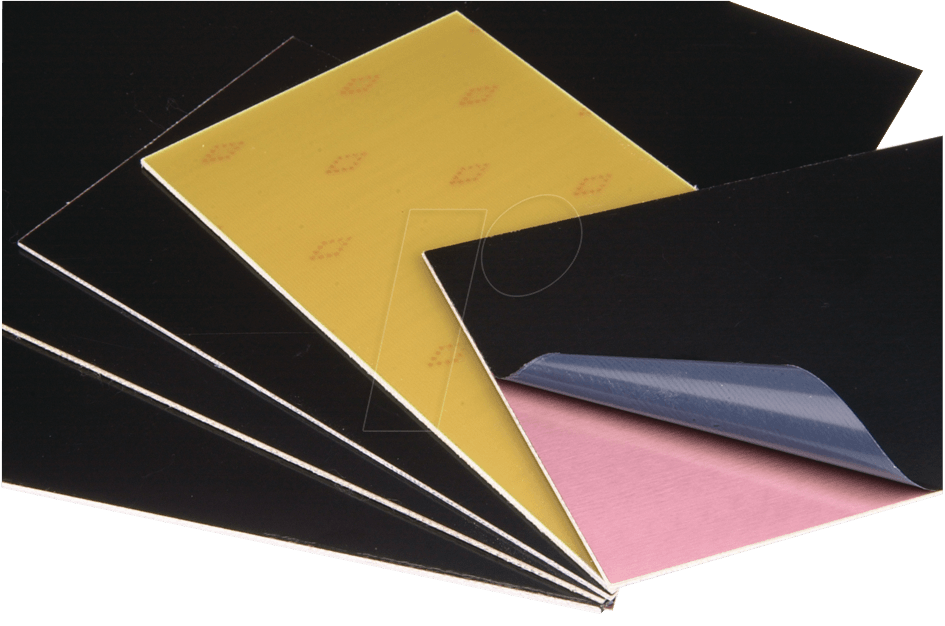

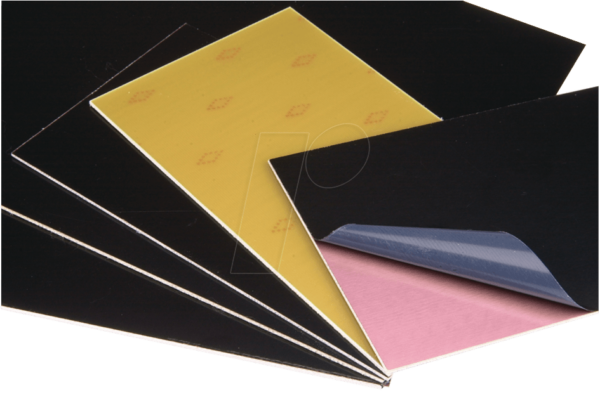

FE2CU 160×100: Hochwertige doppelseitige Epoxid-Fotoplatine für professionelle Elektronikentwicklung
Sie suchen eine zuverlässige und präzise Basis für Ihre elektronischen Prototypen und Kleinserien? Die FE2CU 160×100 Fotoplatine aus Epoxidharz bietet mit ihrer doppelseitigen Kupferkaschierung die ideale Grundlage für anspruchsvolle Schaltungsdesigns. Entwickelt für Elektronik-Enthusiasten, Ingenieure und Maker, die Wert auf Langlebigkeit, gute Bearbeitbarkeit und exzellente elektrische Eigenschaften legen, löst diese Platine die Herausforderung, ein stabiles und leistungsfähiges Trägermaterial für Ihre komplexen Schaltkreise zu finden.
Warum FE2CU 160×100 die überlegene Wahl ist
Im Vergleich zu einfacheren Leiterplattenmaterialien oder weniger robusten Alternativen zeichnet sich die FE2CU 160×100 durch ihre herausragende Qualität und Vielseitigkeit aus. Die doppelseitige Kupferbeschichtung ermöglicht komplexe Verdrahtungen auf beiden Seiten, was den Bauraum optimiert und die Schaltplanentwicklung flexibler gestaltet. Das Epoxidharzsubstrat sorgt für eine ausgezeichnete Dielektrizitätskonstante und mechanische Stabilität, essentiell für die Langlebigkeit und Zuverlässigkeit Ihrer Projekte. Diese Platine ist präzise gefertigt, um eine reibungslose Verarbeitung und optimale Ergebnisse bei der Ätzung und Bestückung zu gewährleisten.
Herausragende Eigenschaften der FE2CU 160×100 Fotoplatine
- Doppelseitige Kupferkaschierung: Ermöglicht bidirektionale Verdrahtung und höhere Bauteildichte, was zu kompakteren und leistungsfähigeren Schaltungen führt.
- Epoxidharz-Substrat: Bietet hervorragende elektrische Isolationseigenschaften, hohe mechanische Festigkeit und gute thermische Beständigkeit für diverse Anwendungsbereiche.
- Präzise Abmessungen: Mit 160x100mm eine ideale Größe für viele Prototypen, Experimentierboards und kompakte Elektronikmodule.
- Gute Lötbarkeit: Die qualitativ hochwertige Kupferoberfläche gewährleistet eine einfache und zuverlässige Lötbarkeit von Bauteilen.
- Fotolack-Vorbereitung: Vorkaschiert mit einem lichtempfindlichen Fotolack, der eine präzise Strukturierung durch Belichtung und Entwicklung ermöglicht.
- Stabilität und Langlebigkeit: Das robuste Material garantiert eine lange Lebensdauer Ihrer elektronischen Kreationen, selbst unter anspruchsvollen Bedingungen.
Technische Spezifikationen und Materialität
Die FE2CU 160×100 ist eine speziell für anspruchsvolle Elektronikprojekte konzipierte Fotoplatine. Ihr Kernstück bildet ein hochwertiges Epoxidharz, das für seine guten Isolationseigenschaften und mechanische Stabilität bekannt ist. Beide Seiten der Platine sind mit einer definierten Dicke an Kupfer kaschiert, was eine doppelseitige Verschaltung ermöglicht. Diese Kupferlage ist entscheidend für die elektrische Leitfähigkeit und muss sorgfältig bearbeitet werden, um feine Leiterbahnen zu erzeugen.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Produktname | FE2CU 160×100 – Fotoplatine, Epoxyd, doppelseitig |
| Format | 160mm x 100mm |
| Material Substrat | Epoxidharz |
| Kupferkaschierung | Doppelseitig |
| Oberflächenfinish | Standard, bereit für Fotolack-Prozess |
| Dicke (typisch) | Ca. 1.5mm (typischer Standard für FR-4 basierende Epoxidplatten) |
| Anwendungsbereich | Prototypenentwicklung, Kleinserienfertigung, Hobby-Elektronik, Bildung |
| Bearbeitbarkeit | Hervorragende Eignung für mechanische Bearbeitung (Bohren, Fräsen) und chemisches Ätzen. |
Der Fertigungsprozess und Ihre Vorteile
Die Herstellung von Leiterplatten wie der FE2CU 160×100 folgt einem präzisen Prozess, der höchste Qualität sicherstellt. Die doppelseitige Kupferkaschierung auf dem Epoxidharzsubstrat ist der erste Schritt. Anschließend wird die Platine mit einem lichtempfindlichen Fotolack beschichtet. Dieser Fotolack ist der Schlüssel zur Erstellung komplexer Schaltungsmuster. Durch die Belichtung mit UV-Licht durch eine Fotomaske werden die gewünschten Leiterbahnen definiert. Nach der Entwicklung werden die exponierten oder nicht-exponierten Bereiche des Fotolacks entfernt, um das darunterliegende Kupfer freizulegen. In einem anschließenden Ätzprozess wird das unerwünschte Kupfer chemisch entfernt, wodurch die präzisen Leiterbahnen und Lötpads entstehen.
Der Vorteil für Sie liegt auf der Hand: Sie erhalten ein Medium, das speziell darauf ausgelegt ist, präzise und reproduzierbare Ergebnisse zu liefern. Die hohe Auflösung, die durch den Fotolack-Prozess erzielt wird, erlaubt die Realisierung auch komplexer Schaltungen mit feinen Leiterbahnen und kleinen Abständen, was in vielen modernen Elektronikanwendungen unerlässlich ist. Die doppelseitige Ausführung maximiert die mögliche Verdrahtungsdichte und eröffnet neue Möglichkeiten im Design Ihrer Schaltungen, von einfachen Schaltungen bis hin zu komplexen Mikrocontroller-basierten Systemen.
Anwendungsgebiete und Einsatzmöglichkeiten
Die FE2CU 160×100 ist ein vielseitiges Werkzeug für eine breite Palette von Elektronikprojekten. Ihre Eigenschaften machen sie zur idealen Wahl für:
- Prototypenentwicklung: Schnell und präzise Testschaltungen und Funktionsmuster erstellen.
- Hobby-Elektronik: Von anspruchsvollen Audioverstärkern bis hin zu komplexen Steuerungssystemen für Robotik oder Smart-Home-Anwendungen.
- Bildungssektor: Perfekt für Schul- und Universitätslabore, um Studierenden die Grundlagen des Leiterplattendesigns und der Schaltungstechnik näherzubringen.
- Kleinserienfertigung: Für die Produktion kleiner Stückzahlen von kundenspezifischen Elektronikmodulen, bei denen eine professionelle Leiterplatte benötigt wird.
- Reparatur und Modifikation: Ersatz für defekte Leiterplatten oder zur Implementierung von Upgrades und Modifikationen in bestehenden Geräten.
- Forschung und Entwicklung: Als Basis für experimentelle Schaltungen und die Erprobung neuer Technologien.
Die Robustheit und die guten elektrischen Eigenschaften des Epoxidharzmaterials tragen dazu bei, dass Ihre Projekte auch bei intensiver Nutzung oder in Umgebungen mit moderaten Temperaturschwankungen zuverlässig funktionieren. Die doppelseitige Struktur bietet zudem erhebliche Vorteile bei der Gestaltung von Schaltungen mit vielen Verbindungen, was besonders bei komplexen digitalen oder analogen Schaltungen von Bedeutung ist.
Häufig gestellte Fragen (FAQ)
Was bedeutet „Fotoplatine“?
Eine Fotoplatine, auch bekannt als fotosensitive Leiterplatte, ist eine Leiterplatte, die mit einer lichtempfindlichen Schicht (Fotolack) beschichtet ist. Diese Schicht ermöglicht die präzise Übertragung von Schaltungsmustern durch Belichtung mit UV-Licht und anschließende Entwicklung und Ätzung. Sie ist die Grundlage für die Herstellung von Leiterplatten mit hoher Präzision.
Warum ist doppelseitige Kupferkaschierung vorteilhaft?
Doppelseitige Kupferkaschierung erlaubt es, Leiterbahnen auf beiden Seiten der Platine zu führen. Dies ermöglicht eine wesentlich höhere Verdrahtungsdichte und komplexere Schaltungslayouts im Vergleich zu einseitigen Platinen. Es hilft, die Größe von Schaltungen zu reduzieren und die Leistungsfähigkeit durch optimierte Signalwege zu verbessern.
Welche Vorteile bietet Epoxidharz als Substratmaterial?
Epoxidharz (oft in Form von FR-4, dem Standardmaterial für viele Leiterplatten) bietet eine exzellente Kombination aus elektrischer Isolation, mechanischer Stabilität und thermischer Beständigkeit. Es ist relativ kostengünstig, gut bearbeitbar und bietet eine zuverlässige Leistung für die meisten Elektronikanwendungen.
Ist die FE2CU 160×100 für Anfänger geeignet?
Ja, die FE2CU 160×100 ist auch für ambitionierte Anfänger geeignet, die bereit sind, sich mit den Grundlagen der Leiterplattenherstellung zu beschäftigen. Die präzise vorgegebene Struktur und die gute Bearbeitbarkeit erleichtern den Lernprozess. Es wird jedoch empfohlen, sich mit den Schritten des Fotolack- und Ätzprozesses vertraut zu machen.
Welche Dicke hat die Platine üblicherweise?
Die typische Dicke für Epoxid-Fotoplatten wie die FE2CU 160×100 beträgt etwa 1,5 mm. Diese Dicke bietet eine gute Balance zwischen mechanischer Stabilität und Flexibilität und ist mit den meisten Standardkomponenten und Bohrgrößen kompatibel.
Wie wird die FE2CU 160×100 bearbeitet?
Die Bearbeitung erfolgt typischerweise in mehreren Schritten: Erstellung einer Fotomaske mit dem gewünschten Schaltungsmuster, Belichtung der Fotoplatine durch die Maske, Entwicklung des Fotolacks, Ätzung des überschüssigen Kupfers und gegebenenfalls Entfernung des restlichen Fotolacks.
Kann ich die Platine auch für Hochfrequenzanwendungen verwenden?
Für Standard-Hochfrequenzanwendungen mit moderaten Anforderungen an die Signalintegrität ist die FE2CU 160×100 gut geeignet. Für extrem anspruchsvolle HF-Anwendungen, die sehr spezifische dielektrische Eigenschaften erfordern, gibt es spezialisierte Materialien. Die Qualität des Epoxidharzes und der Kupferbeschichtung sind hierbei jedoch entscheidend für die Leistung.
