Leistungsstarker N-Kanal MOSFET für Präzisionsanwendungen
Der FDV 303N N-Kanal MOSFET ist die ideale Lösung für Entwickler und Ingenieure, die eine zuverlässige und effiziente Schaltungskomponente für anspruchsvolle Elektronikanwendungen benötigen. Wenn Sie nach einer Komponente suchen, die eine präzise Spannungs- und Stromsteuerung mit minimalem Energieverlust ermöglicht, ist dieser MOSFET Ihre erste Wahl.
Anwendungsbereiche und Vorteile des FDV 303N
Der FDV 303N N-Kanal MOSFET zeichnet sich durch seine herausragende Performance in verschiedenen elektronischen Schaltungen aus. Seine spezifischen Parameter machen ihn besonders geeignet für Applikationen, bei denen Energieeffizienz und Schaltgeschwindigkeit von entscheidender Bedeutung sind.
- Hohe Effizienz: Mit einem geringen Rdson-Wert von 0,33 Ohm minimiert der FDV 303N Leistungsverluste und erhöht somit die Gesamteffizienz Ihrer Schaltungen, was zu geringerer Wärmeentwicklung und höherer Lebensdauer der Komponenten führt.
- Präzise Steuerung: Die N-Kanal-Konfiguration ermöglicht eine effektive Steuerung von Lastströmen, was ihn ideal für Schaltanwendungen, Treiberstufen und Spannungsregulierungen macht.
- Kompakte Bauform: Die SOT-23-Gehäuseform ist standardisiert und ermöglicht eine hohe Integrationsdichte auf Leiterplatten, was besonders in platzkritischen Designs von Vorteil ist.
- Robuste Auslegung: Mit einer maximalen Drain-Source-Spannung von 25 V und einem kontinuierlichen Drain-Strom von 0,68 A bietet der FDV 303N ausreichend Reserven für eine Vielzahl von Einsatzszenarien.
- Vielseitigkeit: Dieser MOSFET eignet sich für eine breite Palette von Anwendungen, von der Stromversorgung und Batteriemanagementsystemen bis hin zu Motorsteuerungen und Signalverarbeitung.
Technische Spezifikationen im Detail
Der FDV 303N wurde entwickelt, um den Anforderungen moderner Elektronik gerecht zu werden. Seine präzisen Spezifikationen sind entscheidend für die Leistungsfähigkeit und Zuverlässigkeit in Ihren Projekten.
Grundlegende Parameter
Die fundamentalen elektrischen Eigenschaften des FDV 303N sind entscheidend für seine Funktion und Leistung in elektronischen Schaltungen.
- Typ: N-Kanal MOSFET
- Maximale Drain-Source-Spannung (VDS): 25 V
- Kontinuierlicher Drain-Strom (ID): 0,68 A
- On-Widerstand (RDS(on)): 0,33 Ohm bei typischen Bedingungen (z.B. VGS = 4,5 V, ID = 0,68 A)
- Gate-Source-Schwellenspannung (VGS(th)): Typischerweise im Bereich von 1 V bis 2,5 V, was eine einfache Ansteuerung ermöglicht.

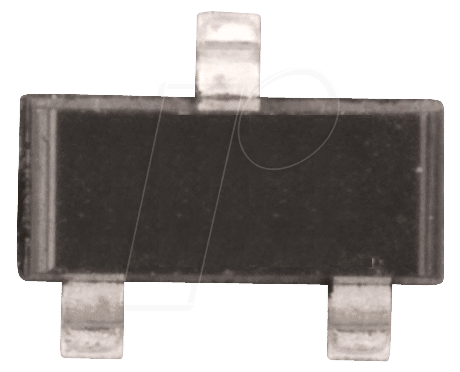

- Gehäuse: SOT-23 (Small Outline Transistor)
Besondere Merkmale und Leistungsparameter
Neben den grundlegenden Parametern sind es die spezifischen Leistungsmerkmale, die den FDV 303N zu einer überlegenen Wahl machen. Diese Merkmale garantieren eine hohe Funktionalität und Effizienz.
- Niedriger RDS(on): Der geringe On-Widerstand ist ein Schlüsselmerkmal, das die Effizienz in Schalt- und Linearapplikationen erheblich steigert. Dies reduziert Energieverluste und minimiert die Wärmeabfuhr, was für kompakte Designs von unschätzbarem Wert ist.
- Schnelle Schaltzeiten: MOSFETs sind für ihre Fähigkeit bekannt, schnell zwischen leitendem und nicht-leitendem Zustand zu wechseln. Der FDV 303N unterstützt schnelle Schaltfrequenzen, was ihn für PWM-Anwendungen und andere dynamische Steuerungen prädestiniert.
- Hohe Stromdichte: Trotz seiner kompakten SOT-23-Bauform kann der FDV 303N einen beachtlichen Strom von 0,68 A bewältigen, was ihn für viele Leistungstreiberanwendungen geeignet macht.
- Geringe Gate-Ladung: Eine niedrige Gate-Ladung (Qg) bedeutet, dass weniger Energie benötigt wird, um den MOSFET zu schalten. Dies trägt zur Energieeffizienz und zu schnelleren Schaltvorgängen bei, insbesondere in Kombination mit einer geeigneten Gate-Treiber-Schaltung.
- Temperaturbereich: Der MOSFET ist für einen erweiterten Betriebstemperaturbereich ausgelegt, um auch unter anspruchsvollen Umgebungsbedingungen zuverlässig zu funktionieren. Spezifische Temperaturgrenzen sind dem Datenblatt zu entnehmen.
Produktdaten-Tabelle
| Merkmal | Beschreibung |
|---|---|
| Leistungsklasse | Niedrige bis mittlere Leistung |
| Schaltverhalten | Schnelle Schaltzeiten, optimiert für Effizienz |
| Gehäusegröße & Typ | Standard SOT-23, ideal für SMD-Bestückung und Platzersparnis |
| Ansteuerungslogik | Kann mit verschiedenen Logikpegeln angesteuert werden, abhängig von der Gate-Source-Schwellenspannung (VGS(th)) |
| Wärmemanagement | Effiziente Wärmeableitung durch geringen RDS(on), erfordert aber je nach Anwendung zusätzliche Kühlung |
| Energieeffizienz | Hohe Energieeffizienz durch minimale Schalt- und Leitungsverluste |
| Typische Anwendungen | Schaltregler, Batteriemanagement, LED-Treiber, Signal-Schaltung, Motorsteuerung (niedrige Leistung) |
Technische Überlegenheit gegenüber Standardkomponenten
Der FDV 303N N-Kanal MOSFET setzt sich von generischen Transistoren und weniger optimierten MOSFETs durch eine Reihe entscheidender technischer Vorteile ab. Während viele Standardlösungen Kompromisse bei Effizienz, Schaltgeschwindigkeit oder Bauraum eingehen, liefert der FDV 303N ein optimiertes Paket für anspruchsvolle Designanforderungen.
Der zentrale Vorteil liegt in seinem speziell entwickelten Kanalmaterial und der Dotierung, die zu einem außerordentlich niedrigen On-Widerstand (RDS(on)) von nur 0,33 Ohm führt. Dies bedeutet, dass im leitenden Zustand weniger Energie als Wärme verloren geht. Bei gleicher Strombelastung erwärmt sich der FDV 303N signifikant weniger als MOSFETs mit höherem RDS(on). Diese verbesserte Energieeffizienz ist besonders kritisch in batteriebetriebenen Geräten, wo jede Millivolt und jedes Milliwatt zählt, um die Laufzeit zu maximieren.
Darüber hinaus sind die Schaltgeschwindigkeiten des FDV 303N optimiert. Die geringe Gate-Ladung und die interne Kapazität des Transistors ermöglichen schnelle Übergänge zwischen dem leitenden und dem sperrenden Zustand. Dies ist essenziell für Anwendungen wie Schaltnetzteile (SMPS) oder Pulsweitenmodulation (PWM)-Steuerungen, bei denen hohe Frequenzen eine präzise und verlustarme Signalform erfordern. Langsame Schalter führen zu erhöhter dynamischer Verlustleistung und können die Signalintegrität beeinträchtigen.
Die SOT-23-Bauform, obwohl ein Branchenstandard, wird durch die Leistungsparameter des FDV 303N in diesem Gehäuse besonders wertvoll. Sie ermöglicht eine hohe Integration auf der Leiterplatte, was zu kleineren und leichteren Endprodukten führt. Dies ist ein bedeutender Vorteil gegenüber größeren Gehäusetypen, die oft für ähnliche Leistungsniveaus erforderlich wären, aber mehr Platz beanspruchen würden.
Die Auswahl von N-Kanal-MOSFETs wie dem FDV 303N ist oft die bevorzugte Methode zur Steuerung von Lasten, die an eine positive Versorgungsspannung angeschlossen sind. Sie erlauben eine einfache Ansteuerung von der Masse (Ground) aus, was die Schaltungsentwicklung vereinfacht und die Anzahl der benötigten Komponenten reduzieren kann, im Vergleich zu P-Kanal-MOSFETs oder bipolaren Transistoren für ähnliche Aufgaben.
Zusammenfassend lässt sich sagen, dass der FDV 303N die überlegene Wahl ist, da er eine bemerkenswerte Kombination aus Effizienz, Geschwindigkeit und kompakter Bauform bietet, die ihn von weniger spezialisierten Alternativen abhebt und Entwicklern ermöglicht, leistungsfähigere und energieeffizientere elektronische Systeme zu realisieren.
Häufig gestellte Fragen zu FDV 303N – MOSFET, N-Kanal, 25 V, 0,68 A, Rdson 0,33 Ohm, SOT-23
Was sind die Hauptanwendungsbereiche für den FDV 303N MOSFET?
Der FDV 303N eignet sich hervorragend für eine Vielzahl von Anwendungen, darunter Schaltnetzteile, Spannungsregulatoren, Batteriemanagementsysteme, LED-Treiber, Leistungsweichen und Low-Power-Motorsteuerungen. Seine Kombination aus niedriger RDS(on) und schneller Schaltzeit macht ihn ideal für energieeffiziente Designs.
Wie wird der FDV 303N MOSFET am besten angesteuert?
Der FDV 303N kann mit einer geeigneten Gate-Spannung (VGS) angesteuert werden, um ihn in den leitenden Zustand zu versetzen. Die genaue Ansteuerungsspannung hängt von der spezifischen Schaltung und der gewünschten Schaltgeschwindigkeit ab. Es ist ratsam, einen Gate-Treiber zu verwenden, um schnelle und saubere Schaltflanken zu gewährleisten und die maximale Leistung aus dem MOSFET herauszuholen.
Welche maximale Umgebungstemperatur ist für den FDV 303N zulässig?
Die zulässige maximale Betriebstemperatur wird durch das Datenblatt des Herstellers spezifiziert. Sie ist abhängig von der effektiven Verlustleistung und der Fähigkeit, diese Wärme abzuführen. Generell sind MOSFETs in SOT-23-Gehäusen für bestimmte thermische Grenzen ausgelegt, und eine angemessene Dimensionierung der Leiterplatte und gegebenenfalls eine zusätzliche Kühlung sind wichtig für den zuverlässigen Betrieb bei höheren Strömen oder Temperaturen.
Ist der FDV 303N für hohe Schaltfrequenzen geeignet?
Ja, der FDV 303N ist aufgrund seiner geringen Gate-Ladung und internen Kapazitäten für hohe Schaltfrequenzen gut geeignet. Dies ermöglicht eine effiziente Realisierung von Schaltreglern und anderen Anwendungen, die eine schnelle Modulation des Stromflusses erfordern.
Was bedeutet der RDS(on)-Wert von 0,33 Ohm?
Der RDS(on)-Wert von 0,33 Ohm bezeichnet den Widerstand zwischen Drain und Source des MOSFETs, wenn er vollständig durchgeschaltet ist. Ein niedrigerer Wert bedeutet weniger Leistungsverlust (P = I² R) und damit eine höhere Energieeffizienz sowie geringere Wärmeentwicklung, was ihn für leistungskritische Anwendungen vorteilhaft macht.
Ist das SOT-23-Gehäuse für den thermischen Abtransport ausreichend?
Das SOT-23-Gehäuse ist ein standardmäßiges SMD-Gehäuse, das für eine gute Wärmeleitung auf einer Leiterplatte ausgelegt ist. Bei Anwendungen mit hohen Strömen oder langen Betriebszeiten ist jedoch eine sorgfältige Betrachtung der thermischen Belastung unerlässlich. Eine ausreichende Kupferfläche auf der Leiterplatte kann die Wärmeableitung erheblich verbessern und die Notwendigkeit zusätzlicher Kühlkörper reduzieren.
Welche Art von Lasten kann der FDV 303N sicher schalten?
Der FDV 303N kann induktive, kapazitive und ohmsche Lasten schalten, solange die Spezifikationen wie maximale Drain-Source-Spannung (25 V) und kontinuierlicher Drain-Strom (0,68 A) nicht überschritten werden. Bei induktiven Lasten ist die Verwendung einer Freilaufdiode zur Ableitung von Spannungsspitzen wichtig.
