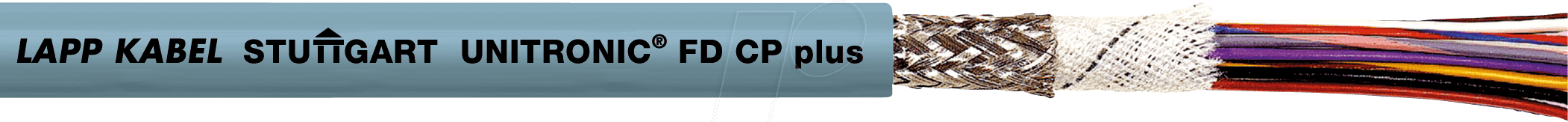

FDCP 25X0,14-100 – UNITRONIC® FD CP plus – 100 m, 25 x 0,14: Maximale Signalintegrität für anspruchsvolle Automatisierungs- und Steuerungsumgebungen
Sie suchen nach einer zuverlässigen Verkabelungslösung, die auch unter widrigsten Bedingungen eine einwandfreie Datenübertragung und Steuerungssignale gewährleistet? Das FDCP 25X0,14-100 aus der UNITRONIC® FD CP plus Serie ist speziell für industrielle Anwendungen konzipiert, bei denen höchste Ansprüche an Robustheit, Flexibilität und Störfestigkeit gestellt werden. Dieses Kabel eignet sich ideal für Anlagenbauer, Automatisierungstechniker und IT-Infrastruktur-Verantwortliche, die eine langlebige und performante Verbindung benötigen.
Unübertroffene Flexibilität und Robustheit für industrielle Herausforderungen
Die UNITRONIC® FD CP plus Serie repräsentiert die Spitze der Entwicklung im Bereich flexibler Steuer- und Datenleitungen. Speziell das Modell FDCP 25X0,14-100 mit 25 adrigen Leitern und einem Querschnitt von 0,14 mm² zeichnet sich durch seine herausragenden Eigenschaften aus, die es von Standardkabeln abheben. Die ausgeklügelte Konstruktion minimiert mechanische Belastungen und schützt die empfindliche Signalübertragung vor externen Einflüssen.
- Exzellente Flexibilität: Die Konstruktion des Kabels ermöglicht eine hohe Biegsamkeit, was die Installation in engen Räumen und komplexen Anlagen vereinfacht. Dies reduziert Montagezeiten und ermöglicht optimierte Verlegung.
- Hohe chemische Beständigkeit: Widerstandsfähig gegenüber Ölen, Fetten und vielen weiteren Chemikalien, die in industriellen Umgebungen typisch sind. Dies gewährleistet eine lange Lebensdauer und Zuverlässigkeit.
- UV- und Witterungsbeständigkeit: Geeignet für den Einsatz unter wechselnden Umweltbedingungen, auch im Außenbereich, ohne Leistungseinbußen oder Materialermüdung.
- Temperaturbereich: Beständig gegen extreme Temperaturen, was den Einsatz in unterschiedlichsten Klimazonen und Produktionsumgebungen ermöglicht.
- Hohe mechanische Belastbarkeit: Entwickelt, um Zugkräften, Torsion und Abrieb standzuhalten, was die Ausfallwahrscheinlichkeit minimiert und die Betriebssicherheit erhöht.
- Schutz vor elektromagnetischen Störungen (EMV): Die integrierte Schirmung reduziert effektiv Störsignale, die die Integrität der übertragenen Daten beeinträchtigen könnten. Dies ist entscheidend für präzise Steuerungsaufgaben und den zuverlässigen Datentransfer.
Präzisionsgefertigte Leiter für maximale Signalqualität
Der Kern eines jeden hochwertigen Kabels sind seine Leiter. Beim FDCP 25X0,14-100 kommen feinste Kupferlitzen zum Einsatz, die eine optimale Leitfähigkeit und Flexibilität gewährleisten. Die Isolierung der einzelnen Adern und die Gesamtimplementierung des Schirms sind entscheidend für die Leistungsfähigkeit des Kabels in anspruchsvollen Steuerungs- und Datenanwendungen.
- Feinadrige Kupferleiter: Bestehend aus mehreren feinen Kupferdrähten, die eine hohe Flexibilität und eine exzellente Leitfähigkeit aufweisen. Dies minimiert den Widerstand und sorgt für einen effizienten Signaltransport.
- Doppelte Isolation: Jede einzelne Ader ist mit einer robusten und medienbeständigen Isolierung versehen, die das Übersprechen zwischen den Leitern minimiert und die elektrische Sicherheit erhöht.
- UV-beständige Außenmantel: Der aus speziellem Material gefertigte Außenmantel schützt das Kabel vor schädlicher UV-Strahlung und sorgt für Langlebigkeit, auch bei direkter Sonneneinstrahlung.
- Getrennte Aderkennung: Klare und eindeutige Farbkodierung der einzelnen Leiter erleichtert die Installation und Wartung erheblich und reduziert das Risiko von Verdrahtungsfehlern.
- Hohe Ölbeständigkeit: Der Außenmantel ist speziell formuliert, um einer Vielzahl von industriellen Ölen und Fetten standzuhalten, was die Einsatzmöglichkeiten in Fertigungsbereichen erweitert.
Anwendungsgebiete: Wo Präzision und Zuverlässigkeit zählen
Das UNITRONIC® FD CP plus Kabel ist die ideale Wahl für eine breite Palette von anspruchsvollen industriellen Anwendungen. Seine Konstruktion macht es besonders geeignet für Umgebungen, die Flexibilität, Robustheit und eine störungsfreie Signalübertragung erfordern.
- Robotik und Automatisierungstechnik: Perfekt für bewegliche Teile von Robotern, wo hohe Flexibilität und Wiederholgenauigkeit der Bewegungen entscheidend sind.
- Steuerungs- und Regelungstechnik: Zuverlässige Signalübertragung für komplexe Steuerungsaufgaben in Maschinen, Anlagen und Prozessleitsystemen.
- Datenübertragung in industriellen Netzwerken: Einsatz als robuste Datenleitung in Umgebungen mit hohen elektromagnetischen Belastungen.
- Fördertechnik: Beständig gegen Verschleiß und Umwelteinflüsse in automatisierten Logistiksystemen und Förderbändern.
- Maschinenbau: Langlebige und zuverlässige Verbindungskomponente in verschiedensten Maschinen und Geräten.
- Prüf- und Messtechnik: Gewährleistung einer präzisen und unbeeinträchtigten Signalübertragung für genaue Messergebnisse.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Artikelnummer | FDCP 25X0,14-100 |
| Produktfamilie | UNITRONIC® FD CP plus |
| Länge | 100 m |
| Anzahl der Leiter | 25 |
| Leiterquerschnitt | 0,14 mm² |
| Leiteraufbau | Feinadrig, Kupferklasse 5 gemäß IEC 60228 |
| Isolation | Spezial-PVC mit guter Beständigkeit gegenüber vielen Ölen, Fetten, Kraftstoffen und chemischen Substanzen. Material- und chemische Beständigkeit ist auf die jeweiligen Umgebungsbedingungen zu prüfen. |
| Außenmantel | Spezial-PVC, Grau (ähnlich RAL 7001), UV- und witterungsbeständig. |
| Betriebstemperatur (flexibel) | -5°C bis +70°C |
| Betriebstemperatur (fest verlegt) | -40°C bis +70°C |
| Außen-Ø ca. | Ca. 8,8 mm (kann je nach Fertigungstoleranzen leicht variieren) |
| Mindestbiegeradius (flexibel) | 15 x Außendurchmesser |
| Prüfspannung | 0,75 kV |
| Schirmung | Geflecht aus verzinnten Kupferdrähten, ca. 85% Bedeckung. |
| Flammwidrigkeit | Gemäß IEC 60332-1-2 |
| Ölbeständigkeit | Gemäß EN 60811-2-1 (begrenzte Beständigkeit gegen Mineralöle, Fette) |
| Halogenfreiheit | Nein |
| Kabelspezifikationen | Die genauen Spezifikationen wie chemische Beständigkeit, UV-Resistenz und Temperaturbereich sollten für spezifische Anwendungen stets anhand des Datenblatts des Herstellers verifiziert werden. |
FAQ – Häufig gestellte Fragen zu FDCP 25X0,14-100 – UNITRONIC® FD CP plus – 100 m, 25 x 0,14
Was bedeutet die Bezeichnung FDCP 25X0,14-100?
Die Bezeichnung FDCP 25X0,14-100 steht für das spezifische Modell der UNITRONIC® FD CP plus Serie. FDCP steht hierbei für Flexible Data Cable Plus, 25 steht für die Anzahl der Leiter (25-adrig), 0,14 für den Leiterquerschnitt in mm² und 100 für die angebotene Rollenlänge von 100 Metern.
Ist das UNITRONIC® FD CP plus Kabel für den Einsatz im Freien geeignet?
Ja, das UNITRONIC® FD CP plus Kabel ist dank seines UV- und witterungsbeständigen Außenmantels für den Einsatz im Freien konzipiert. Dennoch sollten die genauen Umgebungsbedingungen und die Dauerbelastung stets im Hinblick auf die Herstellerangaben geprüft werden.
Welche Art von Störungen unterdrückt die Schirmung des Kabels?
Die Geflechtschirmung aus verzinnten Kupferdrähten mit ca. 85% Bedeckung wurde primär entwickelt, um hochfrequente elektromagnetische Störungen (EMI) und Funkfrequenzen (RFI) zu reduzieren, die von externen Quellen wie Motoren, Schweißgeräten oder anderen elektronischen Geräten ausgehen können. Dies gewährleistet eine saubere Signalübertragung für präzise Steuerung und Datenkommunikation.
Kann ich dieses Kabel für Stromversorgungszwecke verwenden?
Obwohl das Kabel über 25 Leiter verfügt, ist es primär für Steuerungs- und Datenübertragungsanwendungen konzipiert. Der Leiterquerschnitt von 0,14 mm² ist für hohe Strombelastungen in der Regel nicht ausreichend. Für reine Stromversorgungszwecke sind Kabel mit entsprechend höherem Querschnitt und für diese Anwendung geeigneten Isolationsmaterialien zu verwenden.
Wie unterscheidet sich dieses Kabel von Standard-Verbindungskabeln?
Das UNITRONIC® FD CP plus unterscheidet sich durch seine speziell entwickelte Konstruktion für industrielle Umgebungen. Es bietet eine deutlich höhere Flexibilität, eine verbesserte chemische und mechanische Beständigkeit, eine effektive Schirmung gegen EMV und ist für einen breiteren Temperaturbereich ausgelegt, was zu einer höheren Langlebigkeit und Zuverlässigkeit in anspruchsvollen Anwendungen führt.
Ist die Installation des Kabels aufwendig?
Die Installation wird durch die hohe Flexibilität des Kabels und die klare Aderkennung erleichtert. Die Möglichkeit, das Kabel auch in engen Verläufen zu verlegen, reduziert den Zeitaufwand und die Komplexität bei der Montage in industriellen Anlagen.
Gibt es spezielle Reinigungshinweise für den Außenmantel?
Der Außenmantel des UNITRONIC® FD CP plus ist resistent gegenüber vielen industriellen Ölen und Fetten. Zur Reinigung sollten milde Reinigungsmittel verwendet werden. Aggressive Lösungsmittel oder abrasive Reiniger sind zu vermeiden, um die Integrität des Mantels nicht zu beeinträchtigen. Im Zweifelsfall ist die Verträglichkeit des Reinigungsmittels an einer kleinen, unauffälligen Stelle zu testen.
