F810C25G1,0-100 – ÖLFLEX® FD CLASSIC 810 CY – Geschirmt – Die Professionelle Verbindungslösung für Anspruchsvolle Anwendungen
Sie suchen eine zuverlässige und langlebige Kabelösung für industrielle Anwendungen, bei denen elektromagnetische Störungen ein kritisches Problem darstellen? Der ÖLFLEX® FD CLASSIC 810 CY mit der Artikelnummer F810C25G1,0-100 ist die spezialisierte Antwort auf diese Herausforderungen. Entwickelt für den flexiblen Einsatz in Maschinenbau, Anlagenbau und Automatisierungstechnik, bietet dieses geschirmte Steuerleitungskabel aus dem Hause Lapp eine herausragende Performance und Sicherheit.
Überragende Abschirmung für Maximale Signalintegrität
In Umgebungen mit hohen elektromagnetischen Störfeldern ist die Integrität von Signalen entscheidend für den reibungslosen Betrieb von Maschinen und Anlagen. Der ÖLFLEX® FD CLASSIC 810 CY zeichnet sich durch seine hochwirksame Kupfergeflecht-Abschirmung aus, die externe Störungen effektiv abweist und gleichzeitig interne Signalübersprechen minimiert. Dies gewährleistet eine unverfälschte Datenübertragung und schützt empfindliche Steuersignale vor Beeinflussung.
Warum ÖLFLEX® FD CLASSIC 810 CY die Überlegene Wahl ist
- Optimale Störfestigkeit: Im Vergleich zu ungeschirmten Kabeln bietet das ÖLFLEX® FD CLASSIC 810 CY einen signifikant höheren Schutz vor elektromagnetischen Interferenzen (EMI) und Radiofrequenz-Interferenzen (RFI).
- Maximale Signalzuverlässigkeit: Die Abschirmung verhindert Signalverluste und Verzerrungen, was besonders bei präzisen Steuerungsaufgaben und der Übertragung von sensitiven Daten unerlässlich ist.
- Erweiterte Lebensdauer: Durch den Schutz vor externen Störfeldern wird die Belastung der Isolation und der Leitermaterialien reduziert, was zu einer längeren Lebensdauer des Kabels beiträgt.
- Hohe Flexibilität und Robustheit: Speziell für den flexiblen Einsatz konzipiert, hält dieses Kabel wiederholten Biegebeanspruchungen stand, ohne an Leistungsfähigkeit einzubüßen.
- Umfassende Zulassungen: Die Einhaltung internationaler Normen und Zulassungen unterstreicht die hohe Qualität und Sicherheit des Produkts.

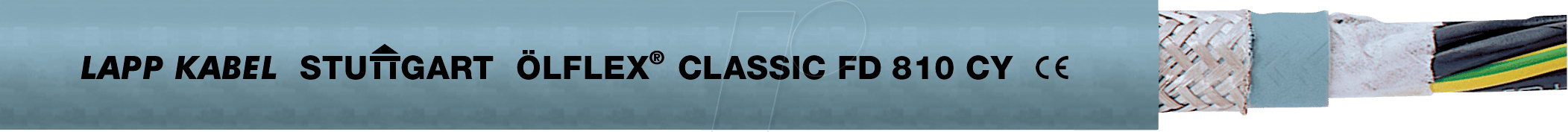

Konstruktion und Material für Spitzenleistung
Der ÖLFLEX® FD CLASSIC 810 CY ist nicht nur geschirmt, sondern auch in seiner gesamten Konstruktion auf höchste Beanspruchung und Zuverlässigkeit ausgelegt. Die Isolation der einzelnen Adern besteht aus Polyolefin (PO), einem Material, das für seine exzellenten dielektrischen Eigenschaften und seine Beständigkeit gegenüber Ölen und Chemikalien bekannt ist. Die Verseilung der Adern erfolgt in Lagen, was für eine gute Flexibilität sorgt und das Verdrillen des Kabels verhindert.
Die Details der Konstruktion
- Feinadrige Kupferleiter: Die Verwendung von feindrähtigen Kupferlitzen nach VDE 0295 Klasse 5 sorgt für exzellente Leitfähigkeit und hohe Flexibilität.
- Optimale Isolation: Die PO-Isolation der einzelnen Adern bietet eine hohe Durchschlagsfestigkeit und Beständigkeit gegenüber verschiedenen Umwelteinflüssen.
- Geflochtene Abschirmung: Ein eng geflochtenes Kupfergeflecht mit hoher Bedeckung sorgt für effektiven Schutz vor elektromagnetischen Störungen.
- Außenmantel aus PVC-Spezialmischung: Der widerstandsfähige PVC-Mantel (Polyvinylchlorid) ist ölbeständig und erfüllt hohe Anforderungen an Abriebfestigkeit und mechanische Stabilität.
- Kontinuierliche Qualitätskontrolle: Jede Produktionscharge durchläuft strenge Qualitätsprüfungen, um die Konsistenz und Zuverlässigkeit zu gewährleisten.
Vielfältige Anwendungsgebiete und Einsatzbereiche
Die ÖLFLEX® FD CLASSIC 810 CY Kabelserie ist die ideale Wahl für Anwendungen, bei denen Flexibilität, Zuverlässigkeit und ein Höchstmaß an Signalintegrität gefordert sind. Typische Einsatzbereiche umfassen:
- Maschinenbau: Steuerleitungen in Werkzeugmaschinen, Fertigungsstraßen und Robotik.
- Anlagenbau: Verdrahtung von Steuerungssystemen und Sensorik in industriellen Anlagen.
- Automatisierungstechnik: Flexible Verbindungen in automatisierten Prozessen und Fördertechnik.
- Schaltschrankbau: Verlegung in beengten und potenziell störungsbehafteten Umgebungen.
- Bereiche mit dynamischer Beanspruchung: Wo Kabel wiederholten Bewegungen ausgesetzt sind.
Technische Spezifikationen im Überblick
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | ÖLFLEX® FD CLASSIC 810 CY |
| Artikelnummer | F810C25G1,0-100 |
| Leiterquerschnitt | 1,0 mm² |
| Anzahl der Adern | 25 |
| Kabelspezifikation | Geschirmt |
| Außenmantelmaterial | PVC-Spezialmischung |
| Leitermaterial | Feinadrige Kupferlitzen, verzinnt |
| Isolation der Adern | Polyolefin (PO) |
| Betriebstemperatur (fest verlegt) | -40°C bis +70°C |
| Betriebstemperatur (bewegt) | -15°C bis +70°C |
| Nennspannung | U₀/U: 0,6/1 kV (gemäß VDE), 1000 V AC (gemäß UL/CSA) |
| Mindestbiegeradius (fest verlegt) | 4 x Außendurchmesser |
| Mindestbiegeradius (bewegt) | 8 x Außendurchmesser |
| Brandverhalten | Selbstverlöschend und flammwidrig nach IEC 60332-1-2 |
| Ölbeständigkeit | Gute Beständigkeit gegenüber mineralölbasierten Schmierstoffen |
| UV-Beständigkeit | Begrenzt, für Innenanwendung empfohlen |
FAQ – Häufig gestellte Fragen zu F810C25G1,0-100 – ÖLFLEX® FD CLASSIC 810 CY – Geschirmt – 100 m, 25 x 1,0, mit PE
Was bedeutet die Bezeichnung „FD“ im ÖLFLEX® FD CLASSIC 810 CY?
Die Kennzeichnung „FD“ steht bei Lapp Kabeln für eine Kabelserie, die speziell für den flexiblen Einsatz und die Verlegung in Energieführungsketten (Schleppketten) entwickelt wurde. Dies impliziert eine hohe mechanische Belastbarkeit und eine konstruktive Auslegung für dynamische Anwendungen.
Welchen Zweck erfüllt die Kupfergeflecht-Abschirmung?
Die Kupfergeflecht-Abschirmung dient dazu, externe elektromagnetische und hochfrequente Störsignale abzuhalten und zu erden. Gleichzeitig verhindert sie, dass die in den Leitern fließenden Ströme ihrerseits störende Felder aufbauen, die andere Signale beeinträchtigen könnten. Dies ist entscheidend für die Signalintegrität, insbesondere bei sensiblen Steuerungs- und Datensignalen.
Ist das ÖLFLEX® FD CLASSIC 810 CY für den Einsatz im Freien geeignet?
Das Kabel ist nicht primär für den langfristigen Außeneinsatz konzipiert. Der Außenmantel aus PVC bietet zwar eine gewisse Beständigkeit, jedoch ist die UV-Beständigkeit begrenzt. Für den Einsatz im Freien unter direkter Sonneneinstrahlung sollten Kabel mit speziellem UV-beständigem Mantelmaterial in Betracht gezogen werden.
Kann das Kabel auch in Umgebungen mit aggressiven Chemikalien eingesetzt werden?
Der Außenmantel aus PVC-Spezialmischung weist eine gute Beständigkeit gegenüber mineralölbasierten Schmierstoffen auf. Bei Kontakt mit starken Säuren, Laugen oder aggressiveren Lösungsmitteln sollte jedoch die spezifische chemische Beständigkeit des Materials geprüft werden, da hier Einschränkungen bestehen können.
Wie wird die korrekte Verlegung des geschirmten Kabels sichergestellt?
Für eine optimale Funktion der Abschirmung ist es entscheidend, dass das Kupfergeflecht an beiden Enden des Kabels fachgerecht und mit geringem Übergangswiderstand mit der Erdung verbunden wird. Dies gewährleistet, dass Störströme effektiv abgeleitet werden können. Die Verwendung geeigneter Kabelschuhe und eine saubere Verarbeitung sind hierfür unerlässlich.
Was bedeutet die Angabe „25 x 1,0“?
„25 x 1,0“ bedeutet, dass das Kabel aus insgesamt 25 einzelnen Leitern besteht, und jeder dieser Leiter hat einen Querschnitt von 1,0 Quadratmillimetern (mm²). Dies gibt Aufschluss über die Anzahl der Signale oder Steuerungsfunktionen, die das Kabel parallel übertragen kann, sowie über die Belastbarkeit jedes einzelnen Leiters.
Welche Vorteile bietet die PO-Isolation im Vergleich zu herkömmlichen PVC-Isolationen?
Die Polyolefin (PO)-Isolation bietet im Vergleich zu Standard-PVC-Isolationen oft eine bessere Flexibilität, höhere Temperaturbeständigkeit und eine verbesserte Beständigkeit gegenüber bestimmten Ölen und Fetten. Diese Eigenschaften sind besonders vorteilhaft in dynamischen Anwendungen und industriellen Umgebungen.
