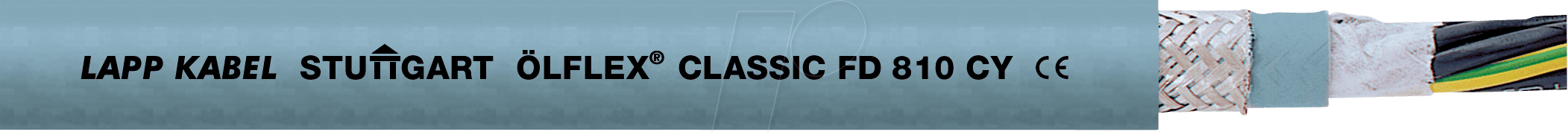

F810C 4G0,5-50 – ÖLFLEX® FD CLASSIC 810 CY – Geschirmt – 50 m, 4 x 0,5, mit PE: Höchste Zuverlässigkeit für anspruchsvolle Anwendungen
Sie benötigen ein flexibles Anschluss- und Steuerkabel, das auch unter schwierigen industriellen Bedingungen zuverlässig funktioniert? Das F810C 4G0,5-50 der ÖLFLEX® FD CLASSIC 810 CY Serie ist die Antwort für Maschinenbauer, Elektroinstallateure und Automatisierungstechniker, die eine robuste und störungsunempfindliche Verbindungslösung suchen. Dieses speziell entwickelte Kabel mit feindrähtiger Litze und einer Kupferbewicklung bietet optimalen Schutz vor elektromagnetischen Störungen, ideal für den Einsatz in Anlagen, wo Signalintegrität oberste Priorität hat.
ÖLFLEX® FD CLASSIC 810 CY: Überlegene Leistung durch intelligente Konstruktion
Die ÖLFLEX® FD CLASSIC 810 CY Serie, repräsentiert durch das Modell F810C 4G0,5-50, hebt sich durch seine herausragende Konstruktion von Standardkabeln ab. Während herkömmliche Kabel oft anfällig für äußere elektromagnetische Einflüsse sind, bietet die integrierte, hochleitfähige Kupferbewicklung einen effektiven Schutzschild. Dies minimiert Signalverluste und gewährleistet eine präzise Datenübertragung, selbst in Umgebungen mit starken Störfeldern wie in der Nähe von Frequenzumrichtern, Motoren oder Leistungselektronik. Die zusätzliche Ummantelung mit PE (Polyethylen) verstärkt die Robustheit und Widerstandsfähigkeit gegenüber mechanischen Beanspruchungen.
Schlüsselfaktoren für Ihre Entscheidung
- Optimale Abschirmung: Die feine Kupferlitzenbewicklung schützt zuverlässig vor elektromagnetischen Störungen und gewährleistet somit eine störungsfreie Signalübertragung.
- Hohe Flexibilität: Speziell entwickelt für den Einsatz in flexiblen Verlegebedingungen, wie sie in Anlagen und Maschinen typisch sind.
- Robustheit und Langlebigkeit: Die Kombination aus hochwertigen Materialien und einer widerstandsfähigen PE-Ummantelung sorgt für eine lange Lebensdauer, auch unter rauen Umgebungsbedingungen.
- Normenkonformität: Erfüllt wichtige Branchenstandards für Sicherheit und Leistung.
- Präzise Anschlussmöglichkeiten: Mit 4 x 0,5 mm² Adernquerschnitt ideal für Steuerungs- und Signalanwendungen.
- Umfangreiche Meterware: Die 50-Meter-Rolle ermöglicht eine bedarfsgerechte Planung und Verlegung ohne unnötige Stöße.
Detaillierte Spezifikationen und technische Merkmale
| Merkmal | Beschreibung |
|---|---|
| Produktbezeichnung | ÖLFLEX® FD CLASSIC 810 CY |
| Artikelnummer | F810C 4G0,5-50 |
| Konstruktion | Feindrähtige Litze nach VDE 0295, Klasse 5; Aderisolation aus PVC; gefüllte Innenlage; Vliesbewicklung; geschirmte Außenmantel mit Kupferlitzenbewicklung und Transparenz; PE-Außenmantel |
| Leiter-Nennquerschnitt | 0,5 mm² |
| Anzahl der Adern | 4 |
| Außendurchmesser (ca.) | 7,3 mm |
| Maximal zulässige Strombelastbarkeit (bei 30°C) | Ca. 7 A (abhängig von Verlegeart und Umgebungstemperatur) |
| Betriebsspannung (Uo/U) | 0,6/1 kV |
| Temperaturbereich (fest verlegt) | -40°C bis +70°C |
| Temperaturbereich (flexibel verlegt) | -5°C bis +70°C |
| Mindestbiegeradius (flexibel) | Ca. 10 x Außendurchmesser |
| Flammwidrigkeit | Nach IEC 60332-1-2 |
| Ölbeständigkeit | Nach EN 60811-2-1 (reduzierte Beständigkeit) |
| UV-Beständigkeit | Begrenzt |
| Halogenfreiheit | Nein (PVC-Aderisolation und PE-Mantel enthalten Halogene) |
| Anwendungsgebiete | In Energieketten, Maschinenbau, Anlagenbau, Steuerungs- und Regelungstechnik, Industrieautomation, dort wo Schutz vor EMV erforderlich ist. |
Material und Haptik: Komfort trifft Beständigkeit
Der Außenmantel des F810C 4G0,5-50 besteht aus speziellem Polyethylen (PE), das eine bemerkenswerte Robustheit gegen mechanische Einwirkungen wie Abrieb und Stoß bietet. Diese Materialwahl ist entscheidend für den Einsatz in beweglichen Teilen von Maschinen und Anlagen, wo das Kabel ständigen Bewegungen und potenziellen Beschädigungen ausgesetzt ist. Die Haptik des Mantels ist glatt und rutschfest, was die Handhabung bei der Installation erleichtert. Die Innenleiter sind aus hochreiner Kupferlitze gefertigt, die eine exzellente Leitfähigkeit und Flexibilität gewährleisten. Die Aderisolation aus PVC ist temperaturstabil und chemisch resistent gegenüber vielen gängigen Industrieölen und -fetten, was die Einsatzmöglichkeiten erweitert.
Design-Merkmale: Fortschrittliche Abschirmtechnologie
Ein herausragendes Designmerkmal dieses Kabels ist die effektive EMV-Abschirmung. Diese wird durch eine engmaschige Kupferlitzenbewicklung realisiert, die das gesamte Innenleben des Kabels umschließt. Die Bewicklung ist so konzipiert, dass sie eine hohe Schirmdämpfung über ein breites Frequenzspektrum erreicht. Dies ist unerlässlich, um empfindliche Steuersignale und Datenübertragungen vor externen elektromagnetischen Feldern zu schützen, die von leistungsstarken Motoren, Schweißgeräten oder Frequenzumrichtern erzeugt werden können. Die zusätzliche Vliesbewicklung zwischen der Aderisolation und der Abschirmung trägt zur Stabilität der Kabelkonstruktion bei und verhindert, dass die feinen Kupferlitzen beschädigt werden. Die klare Farbkodierung der Adern nach gängigen Industriestandards (in diesem Fall 4 Adern, was typischerweise für Phasen-, Neutral- und Schutzleiter sowie einen Steuerleiter oder eine weitere Phase genutzt werden kann) erleichtert die korrekte und sichere Installation.
Einsatzmöglichkeiten: Wo Leistung auf Verlässlichkeit trifft
Das ÖLFLEX® FD CLASSIC 810 CY F810C 4G0,5-50 Kabel ist prädestiniert für den Einsatz in Anwendungen, bei denen eine unterbrechungsfreie und störungsfreie Signalübertragung unerlässlich ist. Dazu gehören:
- Energieketten-Anwendungen: Seine hohe Flexibilität und mechanische Belastbarkeit machen es ideal für den Einsatz in Energieführungsketten, wo es kontinuierlich bewegt wird.
- Maschinen- und Anlagenbau: Perfekt für die Verdrahtung von Steuerungen, Sensoren, Aktoren und Motoren in industriellen Automatisierungslösungen.
- Frequenzumrichter-Anschlüsse: Bietet den notwendigen Schutz vor den starken elektromagnetischen Störungen, die von Frequenzumrichtern erzeugt werden.
- Robotertechnik: Seine Flexibilität und Robustheit ermöglichen den Einsatz in dynamischen Roboterbewegungen.
- Präzisionsinstrumentierung: Schützt sensible Mess- und Steuersignale vor externer Beeinflussung.
FAQ – Häufig gestellte Fragen zu F810C 4G0,5-50 – ÖLFLEX® FD CLASSIC 810 CY – geschirmt – 50 m, 4 x 0,5, mit PE
Ist dieses Kabel für den Einsatz im Freien geeignet?
Das Kabel ist für den Einsatz unter industriellen Bedingungen konzipiert und bietet eine gute Widerstandsfähigkeit gegen viele Umwelteinflüsse. Eine direkte, dauerhafte Sonneneinstrahlung (UV-Beständigkeit ist begrenzt) oder extrem widrige Witterungsbedingungen ohne zusätzlichen Schutz sind jedoch nicht seine primäre Anwendungsdomäne. Für den Außeneinsatz sind oft spezifischere Kabeltypen erforderlich.
Welche Art von Störungen schirmt dieses Kabel ab?
Das F810C 4G0,5-50 Kabel schirmt vor allem hochfrequente elektromagnetische Störungen (EMV) ab. Dies umfasst Störungen, die durch elektrische und elektronische Geräte wie Motoren, Transformatoren, Schaltnetzteile und Kommunikationsgeräte verursacht werden können.
Kann ich dieses Kabel für Hochfrequenz-Datenübertragung verwenden?
Die Abschirmung des Kabels ist primär auf die Minimierung von Störungen bei Steuerungs- und Niedrigstromsignalen ausgelegt. Für hochfrequente Datenübertragung, wie z.B. Ethernet, sind spezielle Datenkabel mit angepasster Impedanzkontrolle und Abschirmung die bessere Wahl.
Ist der PE-Außenmantel chemikalienbeständig?
Der PE-Außenmantel bietet eine moderate Beständigkeit gegenüber vielen Industrieölen und -fetten. Er ist jedoch nicht für den Kontakt mit aggressiven Säuren, Laugen oder starken Lösungsmitteln konzipiert. Für solche Umgebungen sind spezielle Kabel mit ölbeständigen oder chemisch resistenten Mänteln erforderlich.
Was bedeutet die Angabe „0,5 mm²“?
Diese Angabe bezeichnet den Nennquerschnitt der einzelnen Leiteradern. 0,5 mm² ist ein gängiger Querschnitt für Steuerleitungen und Signalkabel, der für die Übertragung von kleineren Strömen und Spannungen in Steuerungskreisen bestens geeignet ist.
Wie unterscheidet sich dieses Kabel von einem ungeschirmten Kabel?
Ein ungeschirmtes Kabel bietet keinerlei Schutz vor externen elektromagnetischen Einflüssen. Dies kann zu Signalverfälschungen, Datenfehlern oder sogar zum Ausfall von angeschlossenen Geräten führen. Das geschirmte ÖLFLEX® FD CLASSIC 810 CY F810C 4G0,5-50 minimiert diese Risiken erheblich durch seine integrierte Kupferlitzenbewicklung.
Ist die Kupferbewicklung direkt mit dem PE-Mantel verbunden?
Die Kupferlitzenbewicklung ist in der Regel separat zur PE-Außenmantelkonstruktion aufgebracht und mit einer Vliesbewicklung und eventuell einer weiteren Lage verbunden, um die mechanische Integrität und die Schirmwirkung zu optimieren, ohne die Flexibilität des Kabels unnötig zu beeinträchtigen.
