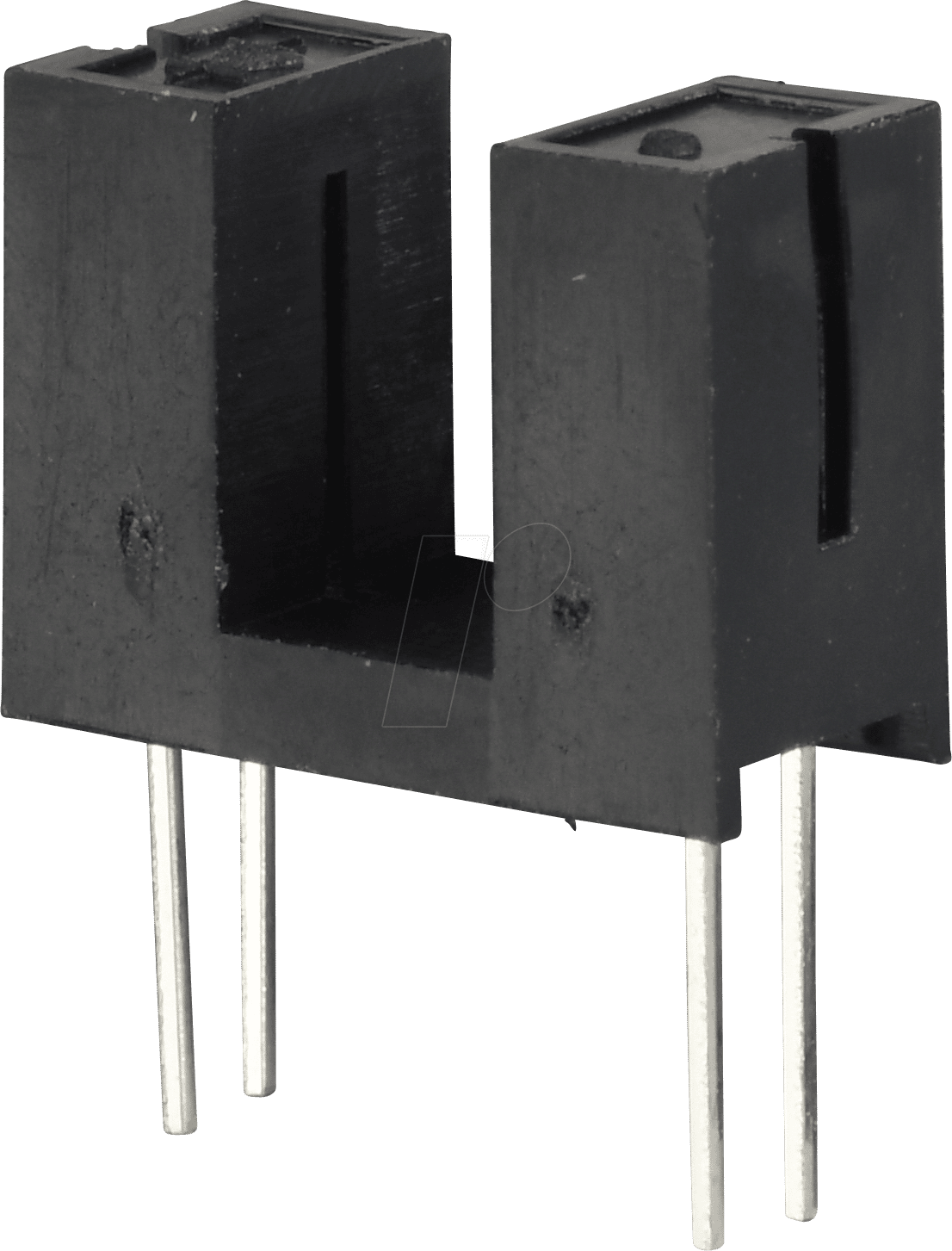

Präzise Signalübertragung für anspruchsvolle Elektronikanwendungen: Der EVL ITR9608-F Gabelkoppler
Der EVL ITR9608-F Gabelkoppler ist die essenzielle Komponente für Ingenieure und Entwickler, die eine zuverlässige und präzise optoelektronische Signalübertragung in ihren Schaltungen benötigen. Wenn es auf geringe Leistungsaufnahme und definierte Schaltschwellen ankommt, bietet dieser Gabelkoppler eine überlegene Lösung gegenüber herkömmlichen Optokopplern, die oft höhere Ströme oder breitere Toleranzen aufweisen.
Warum der EVL ITR9608-F die überlegene Wahl ist
Im Gegensatz zu generischen Optokopplern zeichnet sich der EVL ITR9608-F durch seine spezifischen und optimierten elektrischen Kennwerte aus. Die Betriebspannung von 0,4 V und der Betriebsstrom von 20 mA ermöglichen den Einsatz in energieeffizienten Systemen und garantieren eine exakte Steuerung der Schaltschwellen. Dies ist entscheidend für Anwendungen, bei denen präzise Trigger-Signale oder eine geringe Latenz erforderlich sind, wie beispielsweise in der industriellen Automatisierung, im Maschinenbau oder in der Messtechnik.
Unverzichtbare Vorteile des EVL ITR9608-F Gabelkopplers
- Energieeffizienz: Mit einer geringen Betriebsspannung von 0,4 V minimiert der EVL ITR9608-F den Energieverbrauch, was ihn ideal für batteriebetriebene Geräte und stromsparende Designs macht.
- Präzise Schaltschwellen: Der Betriebsstrom von 20 mA ermöglicht eine sehr genaue Definition der Trigger-Schwelle, was für zuverlässige Schaltvorgänge in sensiblen elektronischen Systemen unerlässlich ist.
- Hohe Zuverlässigkeit: Die Konstruktion als Gabelkoppler bietet eine physische Trennung zwischen Sender und Empfänger, was die Robustheit gegenüber elektrischen Störungen und eine lange Lebensdauer gewährleistet.
- Optimiertes Design: Speziell entwickelt für anspruchsvolle optoelektronische Aufgaben, bietet er eine konsistente Leistung über einen breiten Temperaturbereich und verschiedene Betriebsbedingungen hinweg.
- Einfache Integration: Das Standardgehäuse und die klar definierten Anschlussbeinchen erleichtern die Implementierung in bestehende oder neue Schaltungsdesigns.
Technische Spezifikationen und Eigenschaften
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Gabelkoppler |
| Hersteller | EVL |
| Modellbezeichnung | ITR9608-F |
| Betriebsspannung (typisch) | 0,4 V |
| Betriebsstrom (typisch) | 20 mA |
| Optische Kopplung | Infrarot (IR) |
| Gehäusetyp | Standard Gabelkoppler-Gehäuse mit integriertem Spalt |
| Anwendungsbereich | Berührungsloses Schalten, Drehzahlmessung, Positionserkennung, Schlitz- und Lückenüberwachung |
| Isolationsspannung | (Herstellerspezifisch, wird oft als hohe Spannungsfestigkeit zwischen den gekoppelten Elementen spezifiziert, detailiert im Datenblatt) |
| Reaktionszeit | (Sehr gering, optimiert für schnelle Schaltvorgänge, detailiert im Datenblatt) |
Detailanalyse: Technologie und Funktionsweise
Der EVL ITR9608-F Gabelkoppler nutzt die Prinzipien der Optokopplung, um eine elektrische Trennung zwischen einem Eingangssignal und einem Ausgangssignal zu realisieren. Das Herzstück dieses Bauteils bildet eine Infrarot-Emitter-Diode und ein Fototransistor, die in einem Gehäuse so angeordnet sind, dass sie einen Spalt bilden. Wenn das Eingangssignal die Infrarot-Diode speist, emittiert diese Licht im Infrarotbereich. Dieses Licht durchquert den Spalt und trifft auf den Fototransistor, der sich auf der gegenüberliegenden Seite des Spaltes befindet. Der Lichteinfall auf den Fototransistor bewirkt, dass dieser zu leiten beginnt und somit ein Ausgangssignal generiert. Die präzisen Kennwerte von 0,4 V Betriebsspannung und 20 mA Betriebsstrom des EVL ITR9608-F legen die Empfindlichkeit und die erforderlichen Ansteuerungsbedingungen für den Emitter fest. Diese Werte sind entscheidend für die zuverlässige Detektion von Objekten, die den Lichtstrahl unterbrechen. Der Gabelkoppler ist besonders geeignet für Applikationen, bei denen ein Objekt von beiden Seiten beobachtet werden muss oder wenn eine mechanische Befestigung des optischen Sensors erforderlich ist, ohne dass die Lichtquelle und der Detektor separat montiert und ausgerichtet werden müssen. Die inhärente galvanische Trennung schützt die nachgeschalteten Schaltungsteile vor Spannungsspitzen und Störungen, die vom Eingangssignal herrühren könnten.
Anwendungsgebiete und Implementierungsszenarien
Die Flexibilität und Präzision des EVL ITR9608-F Gabelkopplers eröffnen ein breites Spektrum an Einsatzmöglichkeiten in verschiedenen technischen Domänen. In der industriellen Automatisierung fungiert er als zuverlässiger Sensor zur Erkennung von Positionen von beweglichen Teilen, wie beispielsweise in Fertigungsstraßen oder Roboterarmen. Ebenso findet er Anwendung in der Zähltechnik, beispielsweise zur Erfassung der Umdrehungen von Wellen oder des Durchlaufs von Objekten auf Förderbändern. Die geringe Anlaufspannung von 0,4 V und der definierte Betriebsstrom von 20 mA machen ihn ideal für den Einsatz in batteriebetriebenen Messgeräten oder mobilen Geräten, bei denen Energieeffizienz an oberster Stelle steht. Im Bereich der Medizintechnik kann der Gabelkoppler zur Überwachung von Flüssigkeitsständen oder zur Positionierung von medizinischen Instrumenten eingesetzt werden, wo eine zuverlässige und kontaktlose Erfassung von entscheidender Bedeutung ist. Auch in der Unterhaltungselektronik, beispielsweise in CD-/DVD-Playern zur Erkennung der Disk-Position, oder in Sicherheitssystemen zur Überwachung von Türen und Fenstern, leistet der EVL ITR9608-F wertvolle Dienste. Die einfache Integration in gängige Mikrokontroller-Schaltungen wird durch die standardisierten Anschlüsse und das robuste Gehäuse erleichtert.
Häufig gestellte Fragen (FAQ) zu EVL ITR9608-F – Gabelkoppler, 0,4 V, 20 mA
Was ist die Hauptfunktion eines Gabelkopplers wie dem EVL ITR9608-F?
Ein Gabelkoppler wie der EVL ITR9608-F dient dazu, eine optoelektronische Kopplung zwischen einer Lichtquelle (meist eine Infrarot-LED) und einem Fotodetektor (wie einem Fototransistor) zu realisieren. Er wird verwendet, um berührungslos das Vorhandensein eines Objekts zu erkennen, das den Lichtstrahl zwischen den beiden gekoppelten Komponenten unterbricht.
Für welche Arten von Anwendungen ist der EVL ITR9608-F besonders gut geeignet?
Der EVL ITR9608-F eignet sich hervorragend für Anwendungen, die eine präzise und energieeffiziente Signalübertragung erfordern. Dazu gehören unter anderem Positionserkennung, Drehzahlmessung, Durchflussüberwachung, berührungsloses Schalten und die Steuerung von mechanischen Bewegungen, insbesondere in Umgebungen, wo eine hohe Zuverlässigkeit und galvanische Trennung wichtig sind.
Welchen Vorteil bietet die spezifische Betriebsspannung von 0,4 V und der Strom von 20 mA?
Die niedrige Betriebsspannung von 0,4 V macht den Gabelkoppler sehr energieeffizient, was ihn ideal für batteriebetriebene Geräte oder stromsparende Designs macht. Der definierte Betriebsstrom von 20 mA ermöglicht präzise und wiederholbare Schaltschwellen, was für die Zuverlässigkeit sensibler elektronischer Systeme entscheidend ist.
Bietet der EVL ITR9608-F eine galvanische Trennung?
Ja, der EVL ITR9608-F bietet, wie alle Optokoppler, eine vollständige galvanische Trennung zwischen der Eingangsseite (Emitter) und der Ausgangsseite (Detektor). Dies schützt die angeschlossenen Schaltungen vor Überspannungen, Rückwirkungen und elektrischem Rauschen.
Wie wird die Erkennungsentfernung des Gabelkopplers definiert?
Die Erkennungsentfernung wird durch die Breite des Spaltes des Gabelkopplers und die Empfindlichkeit des Fotodetektors bestimmt. Der EVL ITR9608-F ist für spezifische Spaltbreiten und Objektgrößen konzipiert, die im technischen Datenblatt des Herstellers detailliert aufgeführt sind.
Benötigt der EVL ITR9608-F zusätzliche Beschaltung zur Ansteuerung?
Der Emitter (Infrarot-LED) benötigt typischerweise einen Vorwiderstand, um den Betriebsstrom von 20 mA aufrechtzuerhalten und eine Beschädigung durch Überstrom zu verhindern. Der Ausgang (Fototransistor) kann direkt mit einem Mikrocontroller oder einer Logikschaltung verbunden werden, wobei gegebenenfalls ein Pull-up-Widerstand erforderlich ist.
Kann der EVL ITR9608-F auch als einfacher Schalter verwendet werden?
Ja, der EVL ITR9608-F kann als berührungsloser Schalter fungieren. Wenn ein Objekt den Lichtstrahl unterbricht, ändert sich der Zustand des Ausgangstransistors, was als Schaltsignal genutzt werden kann, um nachgeschaltete Elektronik zu steuern.
