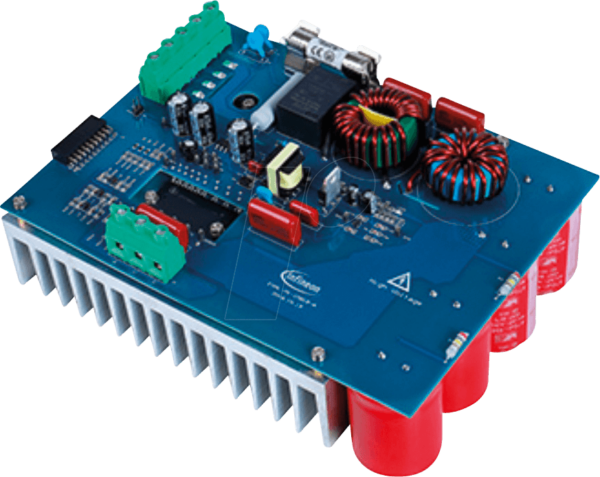

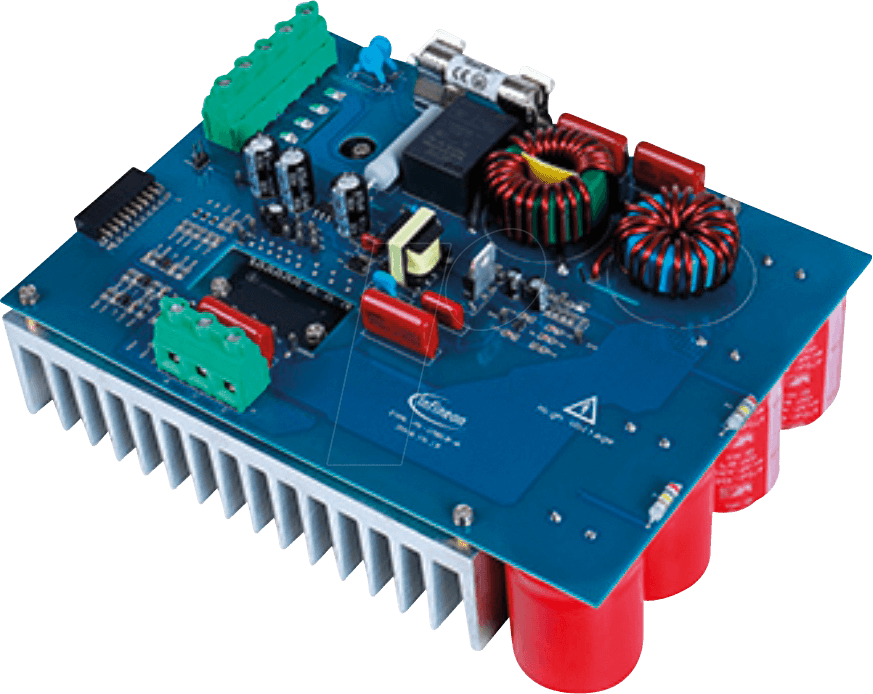

Revolutionäre Leistungssteigerung für Ihre Leistungselektronik: EVALM1IM818ATOBO Evaluierungsboard für CIPOS Maxi IPM mit 1200V IM818-MCC IPM
Wenn Sie in der Entwicklung oder Optimierung von Hochleistungs-Stromversorgungen, Umrichtern oder anderen anspruchsvollen leistungselektronischen Systemen tätig sind, kennen Sie die Herausforderungen bei der Integration robuster und effizienter Schaltungen. Das EVALM1IM818ATOBO Evaluierungsboard, ausgestattet mit dem fortschrittlichen CIPOS Maxi IPM und einem 1200V IM818-MCC IPM-Modul, löst diese Probleme, indem es eine branchenführende Integrationsdichte, hohe Zuverlässigkeit und exzellente thermische Performance bietet. Dieses Board ist die ideale Lösung für Ingenieure, Entwickler und Forscher, die maximale Leistung und Effizienz in ihren Designs realisieren möchten.
Das Herzstück Ihrer Hochleistungsanwendung: CIPOS Maxi IPM mit IM818-MCC
Das EVALM1IM818ATOBO repräsentiert die nächste Generation der Leistungselektronik-Integration. Im Kern dieses Evaluierungsboards befindet sich das CIPOS Maxi IPM (Intelligent Power Module), das eine hochentwickelte Integration von MOSFETs oder IGBTs mit Treiberschaltungen und Schutzfunktionen in einem einzigen, kompakten Gehäuse vereint. Speziell die Ausführung mit dem 1200V IM818-MCC IPM-Modul bietet außergewöhnliche Spannungsfestigkeit und Strombelastbarkeit, was es prädestiniert für anspruchsvolle Anwendungen wie industrielle Motorsteuerungen, Solarwechselrichter und Elektrofahrzeug-Antriebe.
Warum das EVALM1IM818ATOBO die überlegene Wahl ist
Standardlösungen in der Leistungselektronik erfordern oft eine komplexe Verdrahtung, separate Treiberschaltungen und eine aufwendige thermische Verwaltung, was zu geringerer Effizienz, erhöhten Verlusten und reduzierter Zuverlässigkeit führt. Das EVALM1IM818ATOBO übertrifft diese Nachteile durch:
- Höchste Integrationsdichte: Das CIPOS Maxi IPM integriert alle wesentlichen Leistungshalbleiter und Steuerungselektronik auf kleinstem Raum. Dies reduziert die Anzahl externer Komponenten, minimiert Leiterbahnen und vereinfacht das Schaltungsdesign erheblich.
- Überragende thermische Leistung: Das intelligente Gehäusedesign des CIPOS Maxi und die optimierte Wärmeabfuhr des IM818-MCC Moduls gewährleisten einen effizienten Betrieb auch unter hoher Last. Dies verlängert die Lebensdauer der Komponenten und ermöglicht höhere Leistungsdichten.
- Integrierte Schutzfunktionen: Das Modul verfügt über fortschrittliche Schutzmechanismen wie Überstrom-, Überspannungs-, Übertemperaturschutz und Unterspannungsabschaltung. Diese Robustheit schützt Ihre wertvollen Entwicklungen und reduziert das Risiko von Ausfällen.
- Optimierte Ansteuerung: Die integrierte Treiberschaltung ist perfekt auf die Leistungshalbleiter abgestimmt, was zu schnellen Schaltzeiten, geringen Schaltverlusten und einer präzisen Steuerung führt.
- Einfache Evaluierung und Prototyping: Das Board ist für eine schnelle und unkomplizierte Evaluierung konzipiert. Es minimiert den Aufwand für das Schaltungsdesign und ermöglicht es Entwicklern, sich auf die Optimierung ihrer spezifischen Anwendung zu konzentrieren.
- Hohe Spannungsfestigkeit: Mit einer Nennspannung von 1200V ist das Board bestens geeignet für Anwendungen, die hohe Spannungsniveaus erfordern, wie z.B. in Energiespeichersystemen oder Hochspannungs-Gleichstromübertragung (HVDC).
Technische Spezifikationen im Detail
Das EVALM1IM818ATOBO ist ein sorgfältig konzipiertes Evaluierungsboard, das die Leistungsfähigkeit des CIPOS Maxi IPM mit dem 1200V IM818-MCC IPM-Modul voll zur Geltung bringt. Die folgende Tabelle fasst die wesentlichen Eigenschaften zusammen:
| Merkmal | Spezifikation |
|---|---|
| IPM-Modul | CIPOS Maxi IPM mit 1200V IM818-MCC IPM |
| Nennspannung (VDSS) | 1200V |
| Max. Dauerstrom (IC) | Leistungsabhängig, typischerweise mehrere zehn Ampere; detaillierte Datenblattangaben des IM818-MCC sind zu konsultieren. |
| Integrierte Komponenten | Leistungshalbleiter (IGBT/MOSFET), Gate-Treiber, Schutzschaltungen (OCP, OVP, OTP, UVLO) |
| Gehäuseintegration | Hochintegriertes, thermisch optimiertes CIPOS Maxi Gehäuse |
| Anwendungstemperaturbereich | Breiter Betriebstemperaturbereich, typisch -40°C bis +150°C (Modultemperatur); Umgebungsabhängig. |
| Einsatzgebiete | Industrielle Antriebe, Solarwechselrichter, USV-Systeme, Elektrofahrzeug-Antriebe, Netzgeräte, Energieversorgungssysteme |
| Konformität | Entwickelt für höchste Zuverlässigkeitsstandards in industriellen Anwendungen. |
Anwendungsbereiche: Wo das EVALM1IM818ATOBO glänzt
Die Vielseitigkeit und Leistungsfähigkeit des EVALM1IM818ATOBO machen es zu einer unverzichtbaren Komponente für eine breite Palette anspruchsvoller Applikationen:
- Industrielle Motorsteuerung: Für Frequenzumrichter, Servoantriebe und Roboterapplikationen, wo präzise Steuerung, hoher Wirkungsgrad und Robustheit unerlässlich sind. Die 1200V-Klasse ermöglicht die Ansteuerung von Hochspannungsmotoren.
- Erneuerbare Energien: Als Schlüsselkomponente in Solarwechselrichtern und Windenergieanlagen, wo die Umwandlung von Gleichstrom in Wechselstrom mit hoher Effizienz und Zuverlässigkeit unter variablen Bedingungen gefordert ist.
- Elektrische Mobilität: In der Entwicklung von Antrieben für Elektrofahrzeuge (EVs) und Hybridfahrzeuge (HEVs). Das Modul ermöglicht die effiziente Steuerung von Elektromotoren und das Batteriemanagementsystem bei hohen Spannungen.
- Netzgekoppelte und autarke Stromversorgungen: Für unterbrechungsfreie Stromversorgungen (USVs), industrielle Netzteile und Ladegeräte, die eine hohe Leistungsdichte, Zuverlässigkeit und geringe EMI-Emissionen erfordern.
- Leistungselektronik-Forschung und -Entwicklung: Als ideales Werkzeug für Forscher und Ingenieure, um neue Topologien zu evaluieren, Schaltungskonzepte zu validieren und die Leistungsgrenzen der modernen Leistungselektronik zu erweitern.
Maximale Effizienz und Zuverlässigkeit durch fortschrittliche Technologie
Das EVALM1IM818ATOBO integriert die neuesten Fortschritte in der Halbleitertechnologie. Die Power-MOSFETs oder IGBTs im IM818-MCC IPM bieten niedrige Durchlasswiderstände (RDS(on)) und geringe Schaltverluste, was zu einer signifikanten Reduzierung der Wärmeentwicklung und einer Steigerung des Gesamtwirkungsgrades führt. Die integrierten Gate-Treiber sind präzise auf die Charakteristiken der Leistungshalbleiter abgestimmt, um schnelle und saubere Schaltübergänge zu gewährleisten. Dies minimiert die EMI-Abstrahlung und verbessert die elektromagnetische Verträglichkeit des Gesamtsystems. Die fortschrittlichen Schutzfunktionen, wie der kurzschlussfeste Betrieb und die Übertemperatursicherung, bieten einen robusten Schutz für sowohl das IPM-Modul als auch die angeschlossene Last und erhöhen somit die Betriebssicherheit und Lebensdauer Ihrer Entwicklung. Die thermische Auslegung des CIPOS Maxi Gehäuses, oft durch integrierte Kühlkörper oder die direkte Montage auf einem Kühlkörper (mittels Wärmeleitpaste), sorgt für eine effiziente Wärmeableitung, die für den Dauerbetrieb unter hoher Last unerlässlich ist.
Optimale Schaltungsentflechtung und thermische Management
Die durchdachte Layout-Gestaltung des EVALM1IM818ATOBO minimiert parasitäre Induktivitäten und Kapazitäten, die zu Schwingungen, Spannungsspitzen und erhöhten Verlusten führen können. Dies ist entscheidend für die Stabilität und Effizienz von Hochfrequenzschaltungen. Die Anordnung der Leistungspfade ist kurz und direkt, um Strompfadinduktivitäten zu minimieren. Die Anbindung der Steuersignale erfolgt über separate Anschlüsse, was eine saubere Trennung von Leistungs- und Steuersignalpfaden ermöglicht und die Beeinflussung durch Hochfrequenzrauschen reduziert. Das Board unterstützt verschiedene Kühlmethoden, von einfacher Konvektion bis hin zur aktiven Kühlung mittels Lüfter oder Wasser. Die Kontaktflächen für Wärmeleitmaterial sind für eine optimale Wärmeübertragung optimiert. Die Konstruktion des Moduls und des Boards berücksichtigt die thermischen Ausdehnungskoeffizienten, um mechanische Spannungen bei Temperaturschwankungen zu minimieren.
Fortschrittliche Sicherheit und Diagnosefunktionen
Die Integration von Diagnose-Pins und Status-LEDs auf dem Evaluierungsboard ermöglicht eine einfache Überwachung des Betriebsstatus des IPMs. Funktionen wie die Erkennung von Fehlersituationen (z.B. Kurzschluss, Übertemperatur) werden über dedizierte Ausgänge signalisiert, was eine schnelle Reaktion und Fehlerbehebung ermöglicht. Dies ist besonders wertvoll in sicherheitskritischen Anwendungen, bei denen eine frühzeitige Erkennung von Abweichungen entscheidend ist. Die integrierte Unterspannungsabschaltung (UVLO) verhindert einen unsachgemäßen Betrieb bei zu niedriger Versorgungsspannung und schützt somit die Leistungskomponenten. Der Überstromschutz (OCP) ist präzise kalibriert, um die Module vor Schäden durch plötzliche Lastspitzen oder Kurzschlüsse zu bewahren, ohne dabei unnötig die normale Betriebscharakteristik zu beeinflussen.
Hervorragende Skalierbarkeit für Ihre Designanforderungen
Das EVALM1IM818ATOBO ist nicht nur ein leistungsstarkes Evaluierungsboard, sondern auch ein Baustein für skalierbare Designs. Die standardisierten Schnittstellen und die gut dokumentierte Funktionalität ermöglichen eine einfache Integration in größere oder komplexere Systeme. Ob Sie eine einzelne Einheit für einen Prototypen oder mehrere Einheiten für ein Multi-Phasen-System benötigen, das Designprinzip bleibt konsistent. Die Möglichkeit, mehrere Module parallel oder in Brückenschaltungen zu betreiben, eröffnet Wege für noch höhere Leistungsanforderungen. Die hohe Zuverlässigkeit und die vordefinierten Spezifikationen des IM818-MCC IPM-Moduls reduzieren das Risiko bei der Skalierung von Designs, da die Kernfunktionalität und die Schutzeigenschaften bereits erprobt sind.
FAQ – Häufig gestellte Fragen zu EVALM1IM818ATOBO – Evaluierungsboard für CIPOS Maxi IPM, mit 1200V IM818-MCC IPM
Welche Art von Leistungshalbleitern sind im IM818-MCC IPM integriert?
Das IM818-MCC IPM-Modul, wie es auf dem EVALM1IM818ATOBO eingesetzt wird, integriert typischerweise Hochspannungs-IGBTs (Insulated Gate Bipolar Transistors) oder fortschrittliche MOSFETs zusammen mit integrierten Gate-Treiberschaltungen und diversen Schutzfunktionen. Die genaue Technologie der Leistungshalbleiter ist spezifisch für das jeweilige IM818-MCC Datenblatt, bietet aber stets optimierte Leistung und Zuverlässigkeit.
Wie wird die Wärmeabfuhr für das IPM-Modul gewährleistet?
Das CIPOS Maxi IPM-Gehäuse ist für eine effiziente Wärmeableitung konzipiert. Das EVALM1IM818ATOBO verfügt in der Regel über eine metallisierte Grundplatte, die eine direkte Montage auf einem externen Kühlkörper unter Verwendung von Wärmeleitpaste ermöglicht. Für Anwendungen mit höherer Last kann eine aktive Kühlung mittels Lüfter oder durch eine integrierte Wasserkühlung in Betracht gezogen werden.
Welche Schutzfunktionen sind im EVALM1IM818ATOBO integriert?
Das Board bietet eine Reihe von integrierten Schutzfunktionen, darunter Überstromschutz (OCP), Überspannungsschutz (OVP), Übertemperaturschutz (OTP) und Unterspannungsabschaltung (UVLO). Diese Funktionen sind essentiell, um sowohl das IPM-Modul als auch die angeschlossene Last vor Beschädigung zu schützen und die Betriebssicherheit zu gewährleisten.
Ist das EVALM1IM818ATOBO für den Einsatz in industriellen Umgebungen geeignet?
Ja, das EVALM1IM818ATOBO ist speziell für anspruchsvolle industrielle Anwendungen konzipiert. Die hohe Spannungsfestigkeit (1200V), die robusten Schutzfunktionen und die thermische Auslegung des IPMs machen es ideal für Umgebungen, die hohe Zuverlässigkeit und Leistungsdichte erfordern.
Wie einfach lässt sich das EVALM1IM818ATOBO in ein bestehendes System integrieren?
Das Board ist für eine einfache Evaluierung und Integration konzipiert. Es bietet standardisierte Anschlüsse für Leistung und Steuersignale sowie klare Dokumentation zur Ansteuerung und Überwachung. Dies minimiert den Entwicklungsaufwand und ermöglicht eine schnelle Validierung von Schaltungskonzepten.
Welche maximalen Ströme kann das 1200V IM818-MCC IPM-Modul verarbeiten?
Die maximalen Stromwerte für das 1200V IM818-MCC IPM sind vom spezifischen Datenblatt des Moduls abhängig und können je nach Modell variieren. Typischerweise sind diese Module für Dauerströme im Bereich von mehreren zehn Ampere ausgelegt. Für präzise Angaben konsultieren Sie bitte das Datenblatt des eingesetzten IM818-MCC IPMs. Das EVALM1IM818ATOBO ermöglicht die Evaluierung dieser Kapazitäten.
Bietet das Board Möglichkeiten zur Diagnose oder Überwachung des Betriebsstatus?
Ja, das EVALM1IM818ATOBO ist in der Regel mit Diagnose-Pins und Status-LEDs ausgestattet, die eine einfache Überwachung des Betriebsstatus des IPMs ermöglichen. Diese Funktionen liefern Informationen über Fehlerzustände wie Kurzschluss oder Übertemperatur, was eine schnelle Fehlererkennung und -behebung unterstützt.
