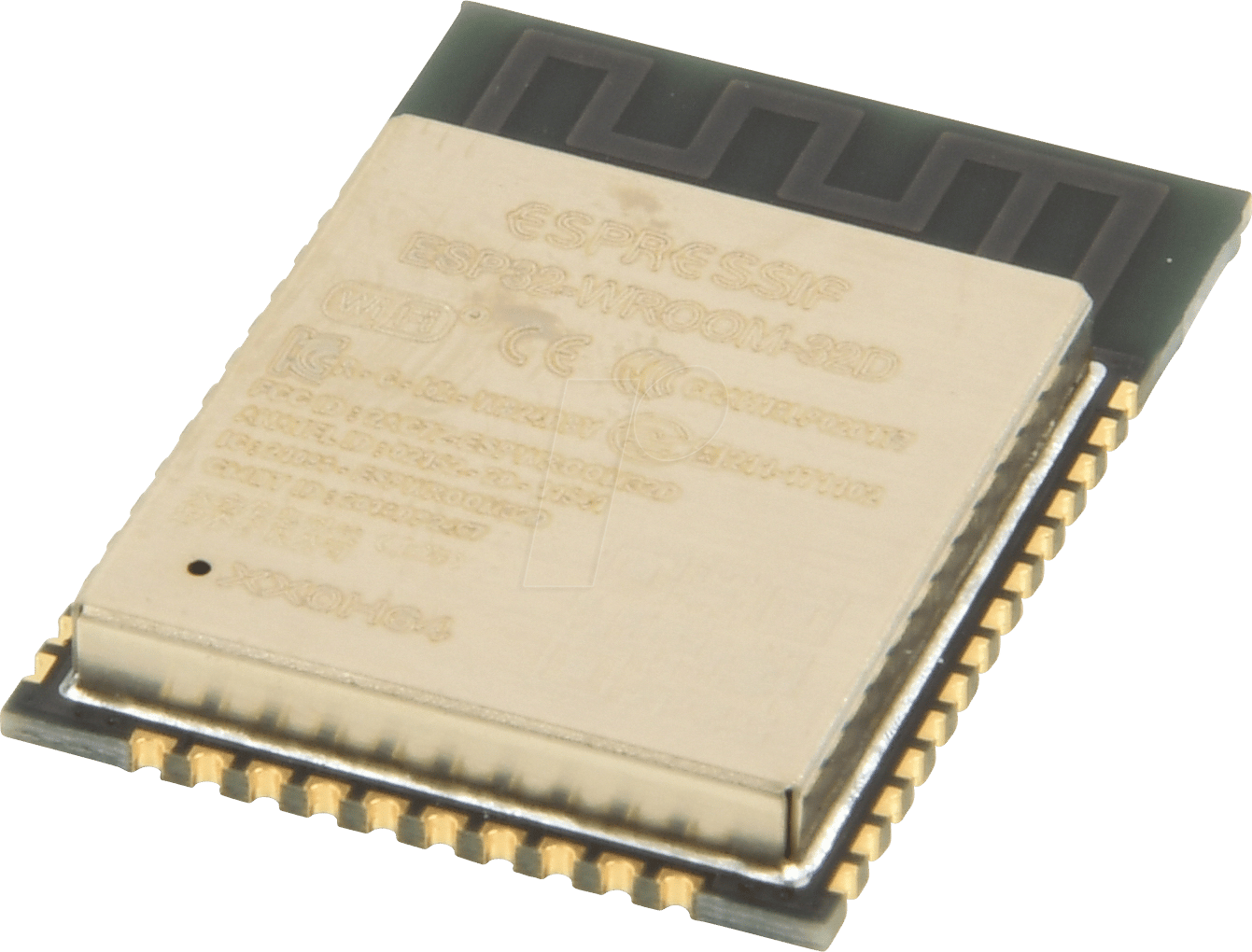

ESP32WROOM32D8 – WiFi-Modul 802.11/BT 2,4-2,5GHz 150Mb/s

ESP32WROOM32D & ESP32WROOM32UESP32-WROOM-32D(M113DH6400PH3Q00)SMD-Modul ESP32-D0WD, 8 MB SPI-Flash, PCB-interne Onboard-AntenneAbmessungen: (18,00 ± 0,10) x (25,50 ± 0,10) x (3,10 ± 0,10)ESP32-WROOM-32D/ESP32-WROOM-32U Technische Daten:• RF-Zertifizierung: FCC/CE-RED/IC/TELEC/KCC/SRRC/NCC• Umweltzertifizierung: RoHS, REACH• Bluetooth-Zertifizierung: BQB• Wi-Fi-Protokolle: – 802.11 b/g/n (802.11n bis zu 150 Mbit/s)- Unterstützung von A-MPDU- und A-MSDU-Aggregation und 0,4 µs Guard-Intervall• Frequenzbereich: 2,4 GHz ~ 2,5 GHz (2400 MHz ~ 2483,5 MHz)• Bluetooth-Protokolle : Bluetooth v4.2 BR/EDR und BLE-Spezifikation• Bluetooth-Radio : – NZIF-Empfänger mit -97 dBm Empfindlichkeit- Klasse-1-, Klasse-2- und Klasse-3-Sender- AFH• Bluetooth-Audio : CVSD und SBC• Modul-Schnittstelle: SD-Karte, UART, SPI, SDIO, I2C, LED PWM, Motor, PWM, I2S, IR, Impulszähler, GPIO, kapazitiver Touch Sensor, ADC, DAC, Zwei-Draht-Automotive-Schnittstelle(TWAI®, kompatibel mit ISO11898-1)• On-Chip-Sensor: Hall-Sensor• Integrierter Quarz: 40 MHz-Quarz• Betriebsspannung: 3,0 V ~ 3,6 V• Betriebsstrom: Durchschnittlich: 80 mA• Minimaler Strom, der von der Spannungsversorgung geliefert wird: 500 mA• Betriebstemperaturbereich: -40 °C ~ 85 °CBeschreibung:ESP32-WROOM-32D und ESP32-WROOM-32U sind leistungsstarke, generische Wi-Fi+BT+BLE MCU-Module, die auf eine Vielzahl von Anwendungen abzielen, von Sensornetzwerken mit geringem Stromverbrauch bis hin zu den anspruchsvollsten Aufgaben, wie z.B. Sprachkodierung, Musikstreaming und MP3-Dekodierung. ESP32-WROOM-32U unterscheidet sich von ESP32 WROOM-32D dadurch, dass ESP32-WROOM-32U einen U.FL-Anschluss integriert.Das Herzstück der beiden Module ist der ESP32-D0WD-Chip, der zur ESP32-Chipserie* gehört. Der eingebettete Chip ist so konzipiert, dass er skalierbar und anpassungsfähig ist. Es gibt zwei CPU-Kerne, die individuell gesteuert werden können, und die CPU-Taktfrequenz ist von 80 MHz bis 240 MHz einstellbar. Der Chip verfügt auch über einen stromsparenden Co-Prozessor, der anstelle der CPU verwendet werden kann, um Strom zu sparen und Aufgaben auszuführen, die nicht viel Rechenleistung benötigen, wie z.B. die Überwachung von Peripheriegeräten. ESP32 integriert eine Vielzahl von Peripheriegeräten, wie z.B. kapazitive Touch-Sensoren, Hall-Sensoren, SD-Karten-Interface, Ethernet, High-Speed SPI, UART, I²S und I²C. Die Integration von Bluetooth®, Bluetooth LE und Wi-Fi stellt sicher, dass eine breite Palette von Anwendungen anvisiert werden kann und das Modul vielseitig einsetzbar ist: Die Verwendung von Wi-Fi ermöglicht eine große physikalische Reichweite und eine direkte Verbindung zum Internet über einen Wi-Fi-Router, während die Verwendung von Bluetooth eine bequeme Verbindung zum Telefon oder das Aussenden von Low Energy Beacons zur Erkennung des Benutzers ermöglicht. Der Ruhestrom des ESP32-Chips beträgt weniger als 5 µA, wodurch er sich für batteriebetriebene und tragbare Elektronikanwendungen eignet. Das Modul unterstützt eine Datenrate von bis zu 150 Mbps und 20 dBm Ausgangsleistung an der Antenne, um eine möglichst große physikalische Reichweite zu gewährleisten. Damit bietet das Modul branchenführende Spezifikationen und die beste Leistung für elektronische Integration, Reichweite, Stromverbrauch und Konnektivität. Das für ESP32 gewählte Betriebssystem ist freeRTOS mit LwIP; TLS 1.2 mit Hardware-Beschleunigung ist ebenfalls eingebaut. Ein sicheres (verschlüsseltes) Over-the-Air (OTA)-Upgrade wird ebenfalls unterstützt, so dass Anwender ihre Produkte auch nach der Freigabe mit minimalem Aufwand aufrüsten können.
