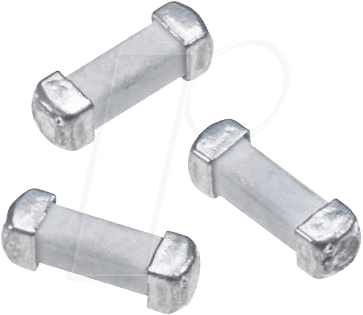

ESKA 222.039L – SMD-Sicherung für höchste Zuverlässigkeit in der Elektronik
Schützen Sie empfindliche elektronische Schaltungen vor Überlastung und Kurzschlüssen mit der ESKA 222.039L SMD-Sicherung. Diese träge Sicherung im kompakten SMD 2410 Gehäuse ist die ideale Lösung für Entwickler und Techniker, die maximale Betriebssicherheit und eine präzise Absicherung ihrer Geräte benötigen. Sie verhindert kostspielige Schäden und Ausfallzeiten, indem sie zuverlässig bei definierten Stromstärken auslöst und dabei unnötige Fehlalarme durch kurzzeitige Stromspitzen minimiert.
Präzision und Schutz: Die Vorteile der ESKA 222.039L
Im Vergleich zu Standard-Schutzkomponenten bietet die ESKA 222.039L eine überlegene Kombination aus präziser Auslösecharakteristik, robuster Bauweise und kompaktem Design. Ihre träge Charakteristik (t) gewährleistet eine hohe Immunität gegenüber transienten Stromspitzen, die bei vielen modernen elektronischen Geräten auftreten können. Dies reduziert unnötige Unterbrechungen im Betrieb und erhöht die Lebensdauer Ihrer Komponenten. Das SMD 2410 Gehäuse ermöglicht eine effiziente Integration in kompakte Leiterplattenlayouts, was gerade in der heutigen miniaturisierten Elektronik von entscheidender Bedeutung ist.
Anwendungsbereiche und Einsatzgebiete
Die ESKA 222.039L SMD-Sicherung ist universell einsetzbar und findet Anwendung in einer Vielzahl von elektronischen Geräten und Systemen:
- Industrielle Automatisierung: Schutz von Steuerungen, Sensorik und Aktuatorik in industriellen Umgebungen.
- Unterhaltungselektronik: Absicherung von Netzteilen, Audio- und Videogeräten, sowie anderen empfindlichen Schaltungsteilen.
- Telekommunikation: Gewährleistung der Stabilität und Sicherheit von Kommunikationssystemen und Netzwerkkomponenten.
- Medizintechnik: Zuverlässiger Schutz von diagnostischen und therapeutischen Geräten, wo höchste Zuverlässigkeit gefordert ist.
- Kfz-Elektronik: Integration in Bordnetzsysteme und Steuergeräte, um vor Überstrom zu schützen.
- Embedded Systems: Absicherung von Mikrocontrollern, Treiberschaltungen und Sensorkreisen in eingebetteten Systemen.
- Forschung und Entwicklung: Einsatz in Prototypen und Entwicklungsumgebungen zur Absicherung von Testschaltungen.
Technische Spezifikationen im Detail
Die ESKA 222.039L zeichnet sich durch ihre spezifischen technischen Merkmale aus, die sie zur optimalen Wahl für anspruchsvolle Anwendungen machen:
| Merkmal | Spezifikation |
|---|---|
| Hersteller | ESKA |
| Modell | 222.039L |
| Produkttyp | SMD-Sicherung |
| Gehäusegröße | SMD 2410 |
| Auslösecharakteristik | Träge (t) |
| Nennstrom | 5 A |
| Nennspannung | Bis zu 250 V AC/DC (abhängig von spezifischer Ausführung und Umgebungstemperatur – bitte Datenblatt für genaue Grenzwerte konsultieren) |
| Betriebstemperaturbereich | Typischerweise von -55°C bis +125°C (spezifische Angaben im Datenblatt) |
| Material des Gehäuses | Hochwertige Keramik mit thermoplastischen Endkappen für Lötbarkeit und mechanische Stabilität. Die Gehäuseintegrität ist entscheidend für die Leistung bei Überlastung. |
| Leiterbahn-Kompatibilität | Entwickelt für die zuverlässige Verbindung mit Standard-SMD-Lötverfahren und kompatibel mit modernen Leiterplattenmaterialien. |
| Schutzfunktion | Schützt zuverlässig vor Überstrom und Kurzschluss, minimiert Schäden an nachgeschalteten Bauteilen und garantiert eine längere Lebensdauer der elektronischen Baugruppe. |
Überlegene Schutzmechanismen und Materialqualität
Die ESKA 222.039L ist mehr als nur eine einfache Stromunterbrechungskomponente; sie ist ein integraler Bestandteil eines robusten Schaltungsdesigns. Das Gehäusematerial, typischerweise eine widerstandsfähige Keramik, bietet eine ausgezeichnete thermische Belastbarkeit und mechanische Festigkeit. Dies ist entscheidend, da eine Sicherung im Fehlerfall erhebliche Energie dissipieren muss. Die thermoplastischen Endkappen gewährleisten eine sichere und zuverlässige Lötverbindung auf der Leiterplatte, was die Gesamtintegrität der Baugruppe stärkt. Die innere Struktur der Sicherung ist präzise kalibriert, um die träge Auslösecharakteristik zu erreichen. Dies bedeutet, dass die Sicherung kurze Stromspitzen, wie sie beim Einschalten induktiver Lasten auftreten können, toleriert, aber bei anhaltender Überlastung oder einem Kurzschluss sicher und reproduzierbar unterbricht. Diese Eigenschaft ist essenziell für Geräte, die empfindliche Komponenten enthalten und nicht durch häufige, unnötige Auslösungen gestört werden dürfen.
Design-Merkmale für optimale Integration
Das SMD 2410 Gehäuseformat ist ein strategisches Designmerkmal. Mit einer Größe von etwa 2.4 mm x 1.0 mm (entsprechend der Bezeichnung 2410) bietet es eine hervorragende Balance zwischen physischer Präsenz und der Fähigkeit zur Strombelastbarkeit. Dieses Format ist ideal für die automatische Bestückung auf Leiterplatten mittels Pick-and-Place-Maschinen, was die Produktionskosten senkt und die Effizienz steigert. Die flache Bauweise ermöglicht zudem eine höhere Packungsdichte auf der Leiterplatte, was insbesondere in modernen, kompakter werdenden Geräten von unschätzbarem Wert ist. Die thermischen Eigenschaften des Gehäuses sind ebenfalls von Designrelevanz, da sie eine effektive Wärmeabfuhr während des normalen Betriebs und im Fehlerfall unterstützen und so die Langlebigkeit der umliegenden Komponenten gewährleisten.
Die träge Charakteristik: Ein Schlüssel zur Stabilität
Die „träge“ oder „zeitverzögerte“ Auslösecharakteristik (oft als ‚T‘-Charakteristik bezeichnet) ist ein entscheidendes Leistungsmerkmal der ESKA 222.039L. Sie unterscheidet sich von „schnellen“ Sicherungen, die sofort auf kleinere Überströme reagieren. Eine träge Sicherung ist so konzipiert, dass sie kurzzeitige Stromanstiege, die oft als Einschaltströme oder Impulsspitzen auftreten, tolerieren kann, ohne auszulösen. Dies ist besonders wichtig in Systemen mit:
- Induktiven Lasten: Motoren oder Transformatoren ziehen beim Einschalten kurzzeitig deutlich höhere Ströme.
- Kapazitiven Netzteilen: Kondensatoren laden sich beim Einschalten kurzzeitig auf und verursachen einen Stromstoß.
- Komplexen Schaltungen: Mehrere Komponenten, die gleichzeitig hochfahren, können kurzzeitig zu erhöhten Stromaufnahmen führen.
Durch die Wahl einer trägen Sicherung wird die Wahrscheinlichkeit von „false positives“ – also Auslösungen, die keinen tatsächlichen Defekt oder eine gefährliche Überlastung darstellen – erheblich reduziert. Dies führt zu einem stabileren und zuverlässigeren Betrieb Ihrer Geräte.
Informationsgewinn durch technische Tiefe
Die Wahl der richtigen Sicherung hängt von einem tiefen Verständnis der zu schützenden Schaltung und der spezifischen Anforderungen ab. Bei der ESKA 222.039L mit 5 A Nennstrom und träger Charakteristik sind folgende Aspekte von Bedeutung:
- Nennstrom (5 A): Dieser Wert gibt den maximalen Dauerstrom an, den die Sicherung bei Nennspannung und Nenntemperatur unbeschädigt passieren lassen kann. Die Auslegung auf 5 A bedeutet, dass die Schaltung für eine maximale Dauerlast von bis zu 5 Ampere ausgelegt ist und die Sicherung als Schutzmechanismus dient, falls dieser Wert überschritten wird.
- Nennspannung (bis 250 V): Die Angabe der Nennspannung gibt die maximale Spannung an, bei der die Sicherung ihre Schutzfunktion sicher erfüllen kann. Für die meisten Anwendungen im Niederspannungsbereich ist 250 V ausreichend und bietet eine Reserve für Netzschwankungen.
- Abschaltvermögen (Interrupting Rating): Obwohl nicht explizit in den Grundspezifikationen genannt, ist das Abschaltvermögen einer Sicherung ein kritischer Parameter. Es beschreibt die Fähigkeit der Sicherung, einen Kurzschlussstrom sicher zu unterbrechen, ohne selbst beschädigt zu werden oder eine Gefahrenquelle zu bilden. Hochwertige Sicherungen wie die von ESKA verfügen über ein ausreichendes Abschaltvermögen, um den typischen Fehlerströmen in den vorgesehenen Anwendungsbereichen standzuhalten.
- Temperaturkoeffizient: Die Auslösecharakteristik einer Sicherung kann durch die Umgebungstemperatur beeinflusst werden. Eine träge Sicherung behält ihre Charakteristik über einen weiten Temperaturbereich bei, was für Anwendungen in extremen Umgebungen von Vorteil ist.
FAQ – Häufig gestellte Fragen zu ESKA 222.039L – SMD-Sicherung, SMD 2410, träge (t), 5 A
Was bedeutet die träge (t) Auslösecharakteristik genau?
Die träge Auslösecharakteristik (t) bedeutet, dass die Sicherung eine gewisse Zeit benötigt, um auszulösen, wenn ein Überstrom auftritt. Sie ist so konzipiert, dass sie kurzzeitige Stromspitzen, wie sie beim Einschalten von Geräten üblich sind, toleriert, aber bei anhaltender Überlastung oder einem Kurzschluss zuverlässig unterbricht. Dies schützt empfindliche Bauteile vor unnötigen Auslösungen.
In welchen Geräten wird diese SMD-Sicherung typischerweise eingesetzt?
Diese Sicherung ist ideal für eine breite Palette von elektronischen Geräten, darunter industrielle Steuerungen, Kommunikationsgeräte, Unterhaltungselektronik, medizinische Instrumente und Kfz-Elektronik. Überall dort, wo eine zuverlässige und präzise Absicherung von Schaltungen mit einer Nennstromstärke von bis zu 5 A benötigt wird.
Ist die ESKA 222.039L für alle Arten von Überlastungen geeignet?
Ja, die ESKA 222.039L ist für den Schutz vor Überlastung und Kurzschluss konzipiert. Ihre träge Charakteristik ist besonders vorteilhaft, um kurzzeitige Einschaltströme zu tolerieren, während sie bei anhaltenden Überlastungen oder Kurzschlüssen sicher auslöst und die Schaltung schützt.
Welche Vorteile bietet das SMD 2410 Gehäuseformat?
Das SMD 2410 Gehäuse ist ein Standardformat für oberflächenmontierte Bauteile. Es ist kompakt, was eine hohe Packungsdichte auf Leiterplatten ermöglicht, und eignet sich hervorragend für die automatische Bestückung in der industriellen Fertigung, was die Produktionskosten senkt.
Wie wichtig ist die richtige Nennstromstärke bei der Auswahl einer Sicherung?
Die Nennstromstärke (hier 5 A) ist kritisch. Sie gibt den maximalen Dauerstrom an, den die Sicherung unbeschädigt aushalten kann. Die Sicherung sollte immer leicht über dem maximal erwarteten Dauerbetriebsstrom der geschützten Schaltung gewählt werden, um unnötige Auslösungen zu vermeiden, aber dennoch einen ausreichenden Schutz zu gewährleisten. Die träge Charakteristik hilft dabei, diesen Spielraum für kurzzeitige Spitzen zu nutzen.
Kann ich diese Sicherung auch in Geräten mit höherer als 250 V Spannung einsetzen?
Nein, die Nennspannung der Sicherung (hier bis 250 V) darf nicht überschritten werden. Der Einsatz in Systemen mit höherer Spannung kann zum Versagen der Sicherung und zu gefährlichen Situationen führen. Überprüfen Sie stets die Nennspannung der Sicherung im Verhältnis zur Spannung Ihres Systems.
Bietet die ESKA 222.039L Schutz gegen Überspannung?
Nein, diese Sicherung ist primär für den Schutz vor Überstrom und Kurzschluss konzipiert. Sie bietet keinen Schutz gegen Überspannung. Für Überspannungsschutz sind separate Komponenten wie Varistoren oder Überspannungsableiter erforderlich.
