ESH 3B – Ihr verlässlicher Gleichrichter für anspruchsvolle Anwendungen
Die ESH 3B Gleichrichterdiode ist die ideale Lösung für Ingenieure und Hobbyisten, die eine zuverlässige und effiziente Umwandlung von Wechselstrom in Gleichstrom benötigen. Wenn Ihre Schaltung eine robuste Gleichrichtung mit definierten elektrischen Parametern erfordert, bietet diese Diode eine überlegene Leistung und Stabilität im Vergleich zu Standardkomponenten, die oft an ihre Grenzen stoßen.
Maximale Leistung bei minimalen Einbußen: Die Vorteile der ESH 3B
Die ESH 3B Gleichrichterdiode wurde entwickelt, um Spitzenleistungen in Ihrer Elektronik zu ermöglichen. Ihre Konstruktion und Materialauswahl garantieren eine hohe Strombelastbarkeit und eine effiziente Diodenfunktion, selbst unter anspruchsvollen Betriebsbedingungen. Dies bedeutet für Sie:
- Höhere Zuverlässigkeit: Reduziert das Risiko von Ausfällen in Ihrer Schaltung durch bewährte Technologie und hochwertige Bauteile.
- Effiziente Energieumwandlung: Minimiert Energieverluste während des Gleichrichtungsprozesses, was zu einer optimierten Leistung Ihrer Geräte führt.
- Gleichbleibende Performance: Liefert konsistente Ergebnisse über einen breiten Temperaturbereich und verschiedene Lastszenarien hinweg.
- Robustheit für industrielle Anwendungen: Die Gehäuseform und Materialeigenschaften sind auf Langlebigkeit und Widerstandsfähigkeit ausgelegt.
- Präzise Spezifikationen: Die definierten elektrischen Parameter ermöglichen eine exakte Schaltungsplanung und Vorhersagbarkeit.
Technologische Überlegenheit und Materialqualität
Die ESH 3B zeichnet sich durch ihre fortschrittliche Halbleitertechnologie aus. Der Kern der Diode besteht aus sorgfältig ausgewählten Halbleitermaterialien, die eine schnelle Schaltzeit und einen geringen Durchlasswiderstand ermöglichen. Das DO-214AC/SMC-Gehäuse, auch bekannt als SMA (Surface Mount Assembly) im erweiterten Sinne, bietet hervorragende thermische Eigenschaften. Dies ist entscheidend für die Wärmeableitung, besonders bei höheren Stromstärken, und verhindert so eine vorzeitige Degradation der Diode.
Die Beschichtung des Gehäuses und die internen Verbindungen sind auf Korrosionsbeständigkeit und Langlebigkeit ausgelegt, was die ESH 3B zu einer langfristig stabilen Komponente für Ihre Elektronik macht. Im Vergleich zu älteren oder weniger spezialisierten Gleichrichterlösungen bietet die ESH 3B eine signifikant verbesserte Leistungsdichte und Zuverlässigkeit. Dies ist besonders relevant in Bereichen wie:
- Stromversorgungsmodule: Gewährleistet eine stabile und saubere Gleichspannung für empfindliche elektronische Komponenten.
- Schaltnetzteile: Trägt zur Effizienz und Zuverlässigkeit bei der Wandlung von Netzspannung bei.
- Kfz-Elektronik: Bietet die nötige Robustheit und Temperaturstabilität für den Einsatz in Fahrzeugen.
- Industrielle Steuerungen: Ermöglicht die sichere und zuverlässige Gleichrichtung von Signalen in komplexen Automatisierungssystemen.
- Audio- und Videotechnik: Sorgt für eine geringere Brummspannung und damit für eine höhere Signalqualität.
Technische Spezifikationen im Detail
Die ESH 3B Gleichrichterdiode ist präzise gefertigt, um den Anforderungen moderner elektronischer Schaltungen gerecht zu werden. Ihre Kernparameter sind entscheidend für die Auswahl der richtigen Komponente für Ihr Projekt:
| Eigenschaft | Spezifikation |
|---|---|
| Typ | Gleichrichterdiode |
| Modell | ESH 3B |
| Maximale Sperrspannung (VRRM) | 100 V |
| Maximaler Gleichrichtstrom (IF(AV)) | 3 A |

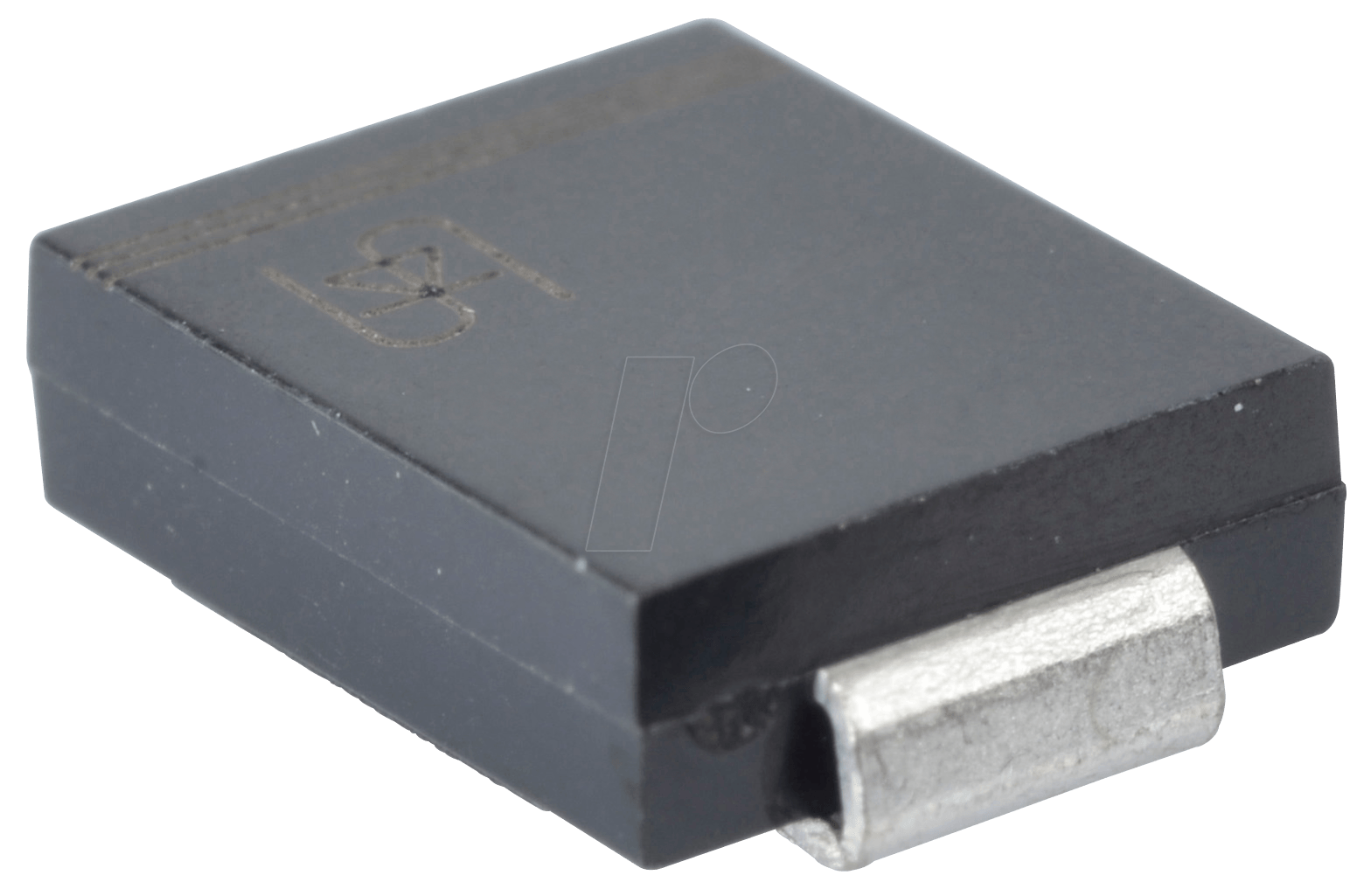

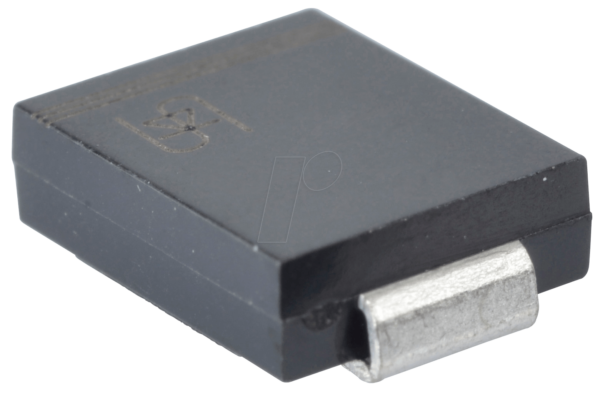

| Gehäuse | DO-214AC / SMC |
| Spitzenstrombelastbarkeit (IFSM) | Typischerweise für diese Klasse von Dioden wird ein Spitzenstrom von bis zu 50A oder höher erwartet, was eine kurzzeitige Überlastung erlaubt. (Genaue Daten sind herstellerspezifisch zu prüfen) |
| Durchlassspannung (VF) bei Nennstrom | Typischerweise < 1.0 V bei 3A, was für eine effiziente Gleichrichtung sorgt. (Spezifische Werte variieren leicht je nach Hersteller) |
| Betriebstemperaturbereich | Umfassend, typischerweise von -55 °C bis +150 °C, für den Einsatz in vielfältigen Umgebungen. |
| Gehäusematerial | Kunststoff, flammenhemmend gemäß UL 94V-0, für erhöhte Sicherheit. |
| Anschlusstechnik | Oberflächenmontage (SMT), optimiert für automatische Bestückungsprozesse. |
| Anwendungsbereiche | Allgemeine Gleichrichtung, Netzteilfilterung, Freilaufdioden in induktiven Lasten, Schutzbeschaltungen. |
Anwendungsbereiche und Integration
Die ESH 3B Gleichrichterdiode ist eine Allround-Komponente, die sich für eine breite Palette von Anwendungen eignet. Ihre Hauptaufgabe ist die effiziente Umwandlung von Wechselstrom (AC) in pulsierenden Gleichstrom (DC). Dies ist der fundamentale Schritt in nahezu jeder Stromversorgungseinheit, um Geräte mit stabilen Spannungen zu versorgen. Die 100V Sperrspannung und die 3A Strombelastbarkeit machen sie besonders geeignet für:
- Entstörungsfilter: In Netzteilen und anderen Schaltungen, um unerwünschte Wechselspannungsanteile zu eliminieren.
- Schutzschaltungen: Zum Schutz empfindlicher Bauteile vor Verpolung oder Überspannungsimpulsen.
- Induktive Lasten: Als Freilaufdiode, um Spannungsspitzen beim Abschalten von Spulen zu kompensieren und so Transistoren oder MOSFETs zu schützen.
- Gleichrichterbrücken: Als Teil einer größeren Gleichrichteranordnung für höhere Stromanforderungen oder spezielle Konfigurationen.
Die DO-214AC/SMC-Bauform ermöglicht eine einfache Integration in SMD-bestückte Leiterplatten. Ihre kompakte Größe und die robusten Lötpads garantieren eine zuverlässige Verbindung und gute Wärmeableitung, auch bei hohen Taktfrequenzen. Die ESH 3B ist somit eine ausgezeichnete Wahl für sowohl Prototypen als auch für die Massenproduktion.
FAQ – Häufig gestellte Fragen zu ESH 3B – Gleichrichterdiode, 100 V, 3 A, DO-214AC/SMC
Was ist der Hauptzweck einer Gleichrichterdiode wie der ESH 3B?
Der Hauptzweck einer Gleichrichterdiode ist die Umwandlung von Wechselstrom (AC) in pulsierenden Gleichstrom (DC), indem sie den Stromfluss nur in eine Richtung zulässt. Dies ist ein grundlegender Prozess in fast allen elektronischen Geräten, die mit Netzstrom betrieben werden.
Für welche Anwendungen ist die ESH 3B besonders gut geeignet?
Die ESH 3B ist ideal für allgemeine Gleichrichtungsaufgaben, in Stromversorgungsmodulen, Schaltnetzteilen, Kfz-Elektronik, industriellen Steuerungen und in Audio-/Videotechnik, wo eine zuverlässige und effiziente Gleichrichtung benötigt wird.
Was bedeutet die Angabe „100 V“ bei der Sperrspannung?
Die Sperrspannung von 100 V (VRRM – Peak Repetitive Reverse Voltage) gibt die maximale inverse Spannung an, die die Diode dauerhaft verkraften kann, ohne Schaden zu nehmen. Oberhalb dieses Wertes beginnt die Diode zu leiten oder kann beschädigt werden.
Wie wird der maximale Gleichrichtstrom von 3 A interpretiert?
Der maximale Gleichrichtstrom von 3 A (IF(AV) – Average Forward Current) bezeichnet den maximalen mittleren Strom, den die Diode im durchlassgerichteten Zustand dauerhaft bei einer bestimmten Umgebungstemperatur verarbeiten kann, ohne übermäßig warm zu werden oder beschädigt zu werden.
Ist das DO-214AC/SMC-Gehäuse für alle Schaltungen geeignet?
Das DO-214AC/SMC-Gehäuse ist ein Standard-SMD-Gehäuse (Surface Mount Device) und eignet sich hervorragend für die Oberflächenmontage auf Leiterplatten. Es bietet gute thermische Eigenschaften und ist für automatisierte Bestückungsprozesse optimiert.
Was sind die Vorteile gegenüber einer Standard-Gleichrichterdiode?
Die ESH 3B bietet in der Regel eine höhere Zuverlässigkeit, eine bessere Wärmeableitung, präzisere elektrische Parameter und ist für höhere Stromdichten und zuverlässigere Langzeitperformance ausgelegt, was sie von einfachen Standarddioden unterscheidet.
Kann die ESH 3B auch für Hochfrequenzanwendungen verwendet werden?
Während die ESH 3B für allgemeine Gleichrichtung konzipiert ist, sind ihre Schaltzeiten für viele Hochfrequenzanwendungen ausreichend. Für extrem hohe Frequenzen (> 1 MHz) sind jedoch spezielle Schottky-Dioden oder schnelle Recovery-Dioden oft die bessere Wahl. Die ESH 3B eignet sich gut für Frequenzen im Bereich von Wechselstromnetzen und typischen Schaltnetzteilen.
