ESH 2CA – Gleichrichterdiode: Präzise Energieumwandlung für Ihre Elektronikprojekte
Die ESH 2CA Gleichrichterdiode ist die essenzielle Komponente für Entwickler, Ingenieure und Hobbyisten, die eine zuverlässige und effiziente Umwandlung von Wechselstrom in Gleichstrom benötigen. Sie löst das Kernproblem der Stromversorgung in einer Vielzahl von elektronischen Schaltungen, indem sie unerwünschte Stromrichtungen blockiert und so eine stabile Gleichspannung für empfindliche Bauteile sicherstellt. Ideal für Anwendungen, bei denen präzise Leistungssteuerung und Bauteilschutz im Vordergrund stehen.
Leistungsstarke Gleichrichtung mit der ESH 2CA
Im Vergleich zu minderwertigen oder generischen Gleichrichtern bietet die ESH 2CA eine überlegene Performance und Zuverlässigkeit. Ihre spezifischen elektrischen Eigenschaften, gepaart mit der robusten Bauweise, machen sie zur idealen Wahl für anspruchsvolle Schaltungsdesigns. Sie minimiert Energieverluste und gewährleistet eine gleichbleibend hohe Leistung über einen breiten Betriebsbereich.
Schlüsselfunktionen und Vorteile der ESH 2CA Gleichrichterdiode
- Hohe Sperrspannung (150 V): Ermöglicht den Einsatz in Systemen mit höheren Spannungsanforderungen und bietet zusätzliche Sicherheitsreserven gegen Überspannungsereignisse.
- Konstanter Gleichstrom (1 A): Bietet eine solide Stromtragfähigkeit, die für eine breite Palette von Stromversorgungs- und Signalaufbereitungsschaltungen ausreichend ist.

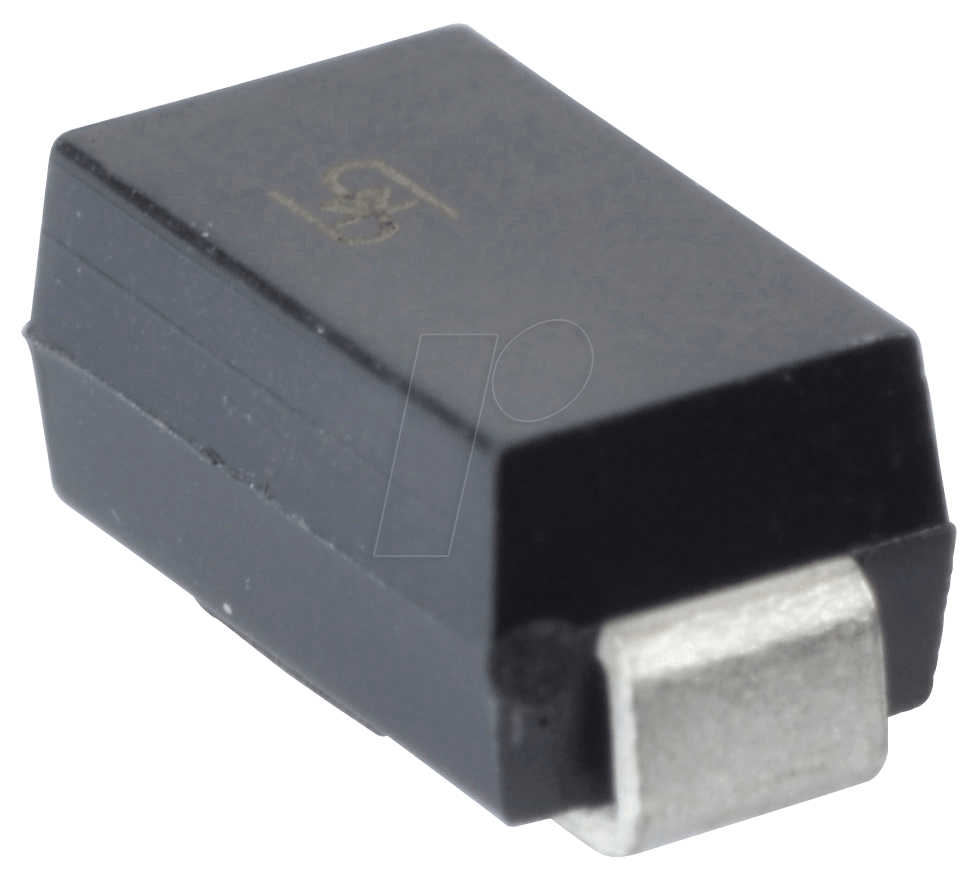

- Kompaktes DO-214AC/SMA-Gehäuse: Ermöglicht eine platzsparende Montage auf Leiterplatten, was besonders in miniaturisierten elektronischen Geräten von Vorteil ist.
- Effiziente Gleichrichtung: Minimiert den Spannungsabfall über die Diode, was zu einer höheren Energieeffizienz und geringeren Wärmeentwicklung führt.
- Robuste Konstruktion: Entwickelt für Langlebigkeit und Zuverlässigkeit unter typischen Betriebsbedingungen, um eine lange Lebensdauer Ihrer Schaltung zu gewährleisten.
- Vielseitige Anwendbarkeit: Geeignet für eine breite Palette von Anwendungen, von einfachen Netzteilfiltern bis hin zu komplexen Schaltungsumwandlungen.
Technische Spezifikationen und Konstruktionsmerkmale
Die ESH 2CA Gleichrichterdiode zeichnet sich durch ihre präzisen elektrischen Parameter aus, die für eine optimale Funktion in vielfältigen elektronischen Schaltungen unerlässlich sind. Die Diode ist konzipiert, um Wechselstrom effizient in Gleichstrom umzuwandeln und dabei einen geringen Durchlasswiderstand sowie eine hohe Sperrfähigkeit zu gewährleisten. Die Avalanche-Durchbruchsspannung bietet eine zusätzliche Sicherheitsebene gegen transiente Überspannungen, die die Lebensdauer empfindlicher Komponenten beeinträchtigen könnten. Das DO-214AC/SMA-Gehäuse ist ein Standard für Oberflächenmontage (SMD) und ermöglicht eine einfache Integration in moderne, dicht gepackte Leiterplattenlayouts.
Anwendungsbereiche der ESH 2CA Gleichrichterdiode
Die ESH 2CA ist ein fundamentaler Baustein in zahlreichen elektronischen Systemen. Ihre primäre Funktion als Gleichrichter macht sie unverzichtbar in folgenden Bereichen:
- Netzteile: Als Gleichrichter im Sekundärkreis von Transformatoren zur Erzeugung von Gleichspannungen für Netzteile in Konsumerelektronik, Industrieanlagen und Laborgeräten.
- Schutzschaltungen: Zur Verpolungssicherung von Stromversorgungen, um Schäden an Geräten durch falsch angeschlossene Batterien oder Netzteile zu verhindern.
- Signalaufbereitung: In Audiogeräten, Kommunikationssystemen und Messinstrumenten zur Demodulation und Umwandlung von Signalen.
- Frequenzumrichter und Wechselrichter: Als Teil komplexerer Schaltungen zur Energieumwandlung und Steuerung.
- KFZ-Elektronik: In Bordnetzsystemen, um die Gleichspannung für verschiedene Steuergeräte und Verbraucher bereitzustellen.
- Industrielle Steuerungen: Zur Stromversorgung von Sensoren, Aktoren und Steuereinheiten in Automatisierungssystemen.
Vergleichende Betrachtung: ESH 2CA vs. Standardlösungen
Die ESH 2CA unterscheidet sich von generischen Gleichrichterdioden durch ihre optimierten Parameter und die Gewährleistung einer stabilen Leistung. Während einfache Dioden oft nur die Grundfunktion der Gleichrichtung erfüllen, bietet die ESH 2CA eine höhere Zuverlässigkeit und eine bessere Performance in Bezug auf Spannungsabfall und Rückstrom. Dies führt zu einer effizienteren Energieausnutzung und einer geringeren Wärmeentwicklung, was wiederum die Lebensdauer der gesamten Schaltung verlängert. Das DO-214AC/SMA-Gehäuse ist zudem ein etablierter Standard, der eine breite Kompatibilität mit Bestückungsautomaten und eine einfache Handhabung im industriellen Fertigungsprozess gewährleistet. Die präzisen Spezifikationen der ESH 2CA minimieren das Risiko von Bauteilversagen durch Überspannung oder Überstrom, was bei weniger spezialisierten Bauteilen häufiger vorkommen kann.
Produktdetails und Materialbeschaffenheit
Die ESH 2CA Gleichrichterdiode besteht aus Halbleitermaterial, typischerweise Silizium, das durch gezielte Dotierung eine p-n-Übergangsschicht bildet. Diese Struktur ist entscheidend für die gerichtete Stromleitung. Das Gehäusematerial ist in der Regel ein robustes Kunststoff-Compound, das den internen Halbleiterkörper schützt und eine sichere elektrische Isolation gewährleistet. Die Anschlussdrähte sind für die Lötbarkeit auf Leiterplatten optimiert und bieten eine gute elektrische Leitfähigkeit.
Qualitätsmerkmale und Zuverlässigkeit
Die Qualität der ESH 2CA Gleichrichterdiode manifestiert sich in ihrer Fähigkeit, konstant und zuverlässig unter definierten Bedingungen zu arbeiten. Die spezifizierte Sperrspannung von 150 V und der maximale Gleichstrom von 1 A sind präzise Werte, die unter Einhaltung von Industriestandards getestet und verifiziert wurden. Dies bedeutet, dass Anwender sich auf die Leistung des Bauteils verlassen können, um ihre Schaltungen sicher und effizient zu betreiben. Die geringe Leckstromdichte im Sperrzustand und der niedrige Durchlassspannungsabfall im leitenden Zustand tragen zur Gesamteffizienz der Schaltung bei und minimieren die Abwärme, was besonders in energiesensiblen Anwendungen von Bedeutung ist.
Umweltaspekte und Konformität
Die ESH 2CA Gleichrichterdiode wird unter Berücksichtigung relevanter Umweltstandards gefertigt. Die Materialien und Produktionsprozesse sind auf minimale Umweltauswirkungen ausgelegt. Die Konformität mit RoHS (Restriction of Hazardous Substances) und anderen relevanten Normen kann je nach Hersteller variieren und sollte für spezifische Projekte überprüft werden. Die Langlebigkeit des Bauteils trägt zudem zur Nachhaltigkeit bei, indem sie die Notwendigkeit häufiger Austauschzyklen reduziert.
Einsatz im anspruchsvollen Schaltungsdesign
Für Entwickler, die auf maximale Stabilität und Effizienz Wert legen, ist die ESH 2CA eine überlegene Wahl. Ihre präzisen elektrischen Eigenschaften minimieren unerwünschte Nebeneffekte wie Signalverzerrungen oder Leistungsschwankungen. Dies ist besonders kritisch in hochfrequenten Schaltungen oder empfindlichen Messsystemen, wo jede Abweichung die Genauigkeit beeinträchtigen kann. Die robuste Bauweise und die spezifizierten Parameter stellen sicher, dass die Diode auch unter leichten Lastspitzen oder bei thermischen Schwankungen zuverlässig funktioniert.
Tabellarische Übersicht der Produktdetails
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Typ | Gleichrichterdiode |
| Modell | ESH 2CA |
| Maximale Sperrspannung (VRRM) | 150 V |
| Maximaler Gleichstrom (IF(AV)) | 1 A |
| Gehäusetyp | DO-214AC / SMA (Surface Mount Device) |
| Durchlassspannung (VF) | Typischerweise < 1 V bei 1 A (abhängig von spezifischer Messung und Temperatur) |
| Betriebstemperaturbereich | Standardbereiche für SMD-Halbleiter, typischerweise -55°C bis +150°C |
| Anschlussart | Oberflächenmontage (SMD) |
| Material des Gehäuses | Kunststoff (UL-zertifiziert, flammhemmend) |
| Anwendungsgebiet | Allgemeine Gleichrichtung, Netzteilkonstruktion, Schutzschaltungen |
FAQ – Häufig gestellte Fragen zu ESH 2CA – Gleichrichterdiode, 150 V, 1 A, DO-214AC/SMA
Was ist der Hauptzweck einer Gleichrichterdiode wie der ESH 2CA?
Der Hauptzweck einer Gleichrichterdiode, wie der ESH 2CA, ist die Umwandlung von Wechselstrom (AC) in Gleichstrom (DC). Sie erlaubt den Stromfluss nur in eine Richtung und blockiert ihn in die entgegengesetzte Richtung, was essenziell für die Stromversorgung vieler elektronischer Geräte ist.
Für welche Art von Projekten ist die ESH 2CA besonders geeignet?
Die ESH 2CA ist besonders geeignet für Projekte, die eine zuverlässige und stabile Gleichstromquelle benötigen, wie z.B. einfache Netzteile, Ladeschaltungen, Verpolungsschutzschaltungen und in der Signalverarbeitung, wo eine präzise Stromrichtungskontrolle erforderlich ist.
Was bedeutet die Angabe „150 V“ bei der ESH 2CA?
„150 V“ gibt die maximale Sperrspannung (Reverse Voltage) an. Das bedeutet, dass die Diode bis zu einer Spannung von 150 Volt in Sperrrichtung sicher arbeiten kann, bevor sie durchschlägt und Schaden nimmt. Dies bietet eine gute Reserve für viele gängige Anwendungen.
Ist die ESH 2CA für den Einsatz in leistungsintensiven Anwendungen geeignet?
Mit einem maximalen Gleichstrom von 1 Ampere ist die ESH 2CA für viele allgemeine Anwendungen gut geeignet. Für sehr leistungsintensive Schaltungen, die deutlich mehr als 1 Ampere benötigen, sollten Dioden mit einer höheren Stromtragfähigkeit in Betracht gezogen werden.
Welche Vorteile bietet das DO-214AC/SMA-Gehäuse?
Das DO-214AC/SMA-Gehäuse ist ein Standard für Oberflächenmontage (SMD). Es ermöglicht eine sehr kompakte Bauweise auf Leiterplatten, ist gut für automatisierte Bestückungsprozesse geeignet und bietet eine gute Wärmeableitung für seine Größe, was es ideal für moderne, miniaturisierte Elektronik macht.
Kann die ESH 2CA zur Entstörung von Stromversorgungen verwendet werden?
Ja, Gleichrichterdioden wie die ESH 2CA können in Kombination mit anderen Komponenten wie Kondensatoren und Spulen Teil von Entstörfiltern in Stromversorgungen sein, um unerwünschte Wechselstromanteile zu glätten und eine stabilere Gleichspannung zu erzeugen.
Gibt es eine bevorzugte Einbaulage für die ESH 2CA auf einer Leiterplatte?
Die Einbaulage ist entscheidend, um die korrekte Gleichrichtung zu gewährleisten. Die Diode muss so orientiert werden, dass der Stromfluss in der gewünschten Richtung erlaubt ist. Die Anode ist in der Regel mit dem Band am Ende des Gehäuses gekennzeichnet. Die genaue Orientierung ist den Schaltplänen und dem Layout der Leiterplatte zu entnehmen.
