ESD-Sicherheitstechnik: Umfassender Schutz vor elektrostatischer Entladung für Ihre sensiblen Komponenten
In der Welt der Elektronik, IT und feinmechanischen Fertigung sind empfindliche Bauteile und präzise Arbeitsumgebungen allgegenwärtig. Eine der größten unterschätzten Gefahren stellt dabei die elektrostatische Entladung (ESD) dar. Ohne adäquate Schutzmaßnahmen können kleinste Spannungsspitzen, die für das menschliche Auge unsichtbar sind, irreparable Schäden an empfindlichen elektronischen Komponenten verursachen, was zu Ausfällen, verkürzter Lebensdauer und erheblichen Kosten führt. Unsere Kategorie ESD-Sicherheitstechnik bietet Ihnen eine sorgfältig ausgewählte Palette an Produkten, die entwickelt wurden, um sowohl Arbeitsplätze als auch Mitarbeiter umfassend vor den negativen Auswirkungen statischer Aufladung zu schützen. Ob für Produktionsstätten, Labore, Reparaturwerkstätten oder den anspruchsvollen Heimanwender, der mit sensibler Elektronik arbeitet – hier finden Sie die passende Lösung.
Warum ESD-Schutz unverzichtbar ist: Die Grundlagen
Elektrostatische Entladung entsteht durch Reibung von Materialien, wie beispielsweise Kleidung auf Stühlen, Schuhsohlen auf Böden oder das Bewegen von Kunststoffteilen. Diese triboelektrischen Effekte führen zu einer Ansammlung von elektrischer Ladung auf Oberflächen. Wenn eine leitfähige Komponente, die deutlich geringere Ladungspotenziale aufweist, mit einer stark aufgeladenen Oberfläche in Berührung kommt, entlädt sich die Ladung blitzartig. Für empfindliche Halbleiterbauteile, integrierte Schaltkreise (ICs) und Mikroprozessoren können bereits Spannungen unter 30 Volt – weit unter der menschlichen Wahrnehmungsgrenze – fatal sein. ESD-Schutzmaßnahmen zielen darauf ab, Ladungsaufbau zu verhindern, vorhandene Ladungen kontrolliert abzuleiten oder die Umgebung so zu gestalten, dass eine Entladung erst gar nicht auftreten kann.
Auswahlkriterien für Ihre ESD-Sicherheitsausstattung
Die Auswahl der richtigen ESD-Sicherheitstechnik erfordert ein fundiertes Verständnis der jeweiligen Anwendungsbereiche und der spezifischen Risiken. Es gilt, eine Balance zwischen maximalem Schutz, Arbeitsergonomie und wirtschaftlicher Effizienz zu finden. Folgende Aspekte sollten Sie bei Ihrer Entscheidung berücksichtigen:
- Normenkonformität: Achten Sie auf Produkte, die nach etablierten internationalen Standards wie IEC 61340-5-1 oder ANSI/ESD S20.20 zertifiziert sind. Diese Normen definieren die Anforderungen an ESD-Schutzzonen (EPA – ESD Protected Area) und die dazugehörigen Schutzmaßnahmen.
- Materialbeschaffenheit: Die verwendeten Materialien sind entscheidend. Leitfähige, ableitfähige oder antistatische Eigenschaften müssen klar definiert sein. Vermeiden Sie isolierende Materialien in ESD-gefährdeten Bereichen, es sei denn, sie sind explizit als ESD-sicher ausgewiesen.
- Messbarkeit und Überprüfbarkeit: Viele ESD-Schutzmaßnahmen, wie Armbänder und Erdungskabel, erfordern eine regelmäßige Überprüfung ihrer Funktionalität. Setzen Sie auf Produkte, deren Widerstandswerte leicht messbar sind und die eine zuverlässige Erdung gewährleisten.
- Arbeitsplatzgestaltung: Denken Sie ganzheitlich. Ein ESD-geschützter Arbeitsplatz umfasst nicht nur die Ausrüstung des Mitarbeiters, sondern auch den Tisch, den Boden, die Beleuchtung und die umgebenden Materialien.
- Kompatibilität: Stellen Sie sicher, dass die einzelnen Komponenten Ihres ESD-Schutzkonzepts miteinander kompatibel sind. Ein ableitfähiger Fußboden allein nützt wenig, wenn die Schuhe isolieren oder die Arbeitskleidung zur Aufladung neigt.
- Langzeitwirkung und Wartung: Berücksichtigen Sie die Lebensdauer der Produkte und eventuelle Wartungsanforderungen. Antistatische Beschichtungen können beispielsweise mit der Zeit ihre Wirkung verlieren und müssen möglicherweise erneuert werden.
- Ergonomie und Tragekomfort: Insbesondere bei persönlicher Schutzausrüstung wie ESD-Kleidung oder Handschuhen spielt der Tragekomfort eine wichtige Rolle für die Akzeptanz und die Konzentration des Mitarbeiters.
Produktspektrum der ESD-Sicherheitstechnik
Unsere Kategorie vereint eine breite Palette an Lösungen, die von der präventiven Maßnahme bis zur direkten Ableitung statischer Ladung reichen. Die Kernkomponenten für einen effektiven ESD-Schutz umfassen:
ESD-Schutzkleidung
Die richtige Arbeitskleidung spielt eine zentrale Rolle, um eine triboelektrische Aufladung durch Kleidung und Haut zu minimieren. ESD-Kleidung wird aus speziellem Gewebe hergestellt, das leitfähige Fasern (oft Edelstahl) in das Grundmaterial integriert. Diese Fasern sind so angeordnet, dass sie eine leitfähige Struktur bilden, die vorhandene Ladungen ableitet und eine Ansammlung verhindert. Dazu gehören antistatische Hosen, Jacken, Kittel, Overalls und sogar Schuhe. Diese sind oft nach Normen wie IEC 61340-5-3 klassifiziert, die spezifische Anforderungen an die Durchgangswiderstände und die Abschirmung festlegen.
ESD-Böden und Bodenbeläge
Böden sind oft die Hauptursache für elektrostatische Aufladung im Arbeitsumfeld. ESD-Böden, sei es in Form von Fliesen, Matten oder Beschichtungen, sind darauf ausgelegt, Ladungen sicher zum Erdungspunkt abzuleiten. Sie werden in verschiedene Widerstandsklassen eingeteilt (leitfähig, ableitfähig), je nach den spezifischen Anforderungen der EPA. Eine fachgerechte Installation und regelmäßige Messung des Oberflächenwiderstands sind unerlässlich für die Wirksamkeit.
ESD-Armbänder und Erdungssysteme
Das ESD-Armband ist ein essenzielles persönliches Schutzmittel. Es verbindet den Mitarbeiter über ein Erdungskabel mit einem Erdungspunkt und leitet so entstehende Körperladungen sicher ab, bevor sie gefährliche Spannungen erreichen können. Die Qualität des Armbands, des Kabels und des Anschlusses an die Erdung ist hierbei von entscheidender Bedeutung. Passende Erdungsstecker und Buchsen für Arbeitsplätze vervollständigen das System.
ESD-Arbeitsplatzmatten
Ähnlich wie ESD-Böden, aber auf die spezifische Arbeitsfläche bezogen, sorgen ESD-Arbeitsplatzmatten für eine kontrollierte Umgebung direkt am Arbeitsplatz. Sie leiten Ladungen von Werkzeugen, Bauteilen und dem Mitarbeiter ab. Oft werden sie in Kombination mit Armbändern und Erdungskabeln eingesetzt, um eine vollständige EPA zu schaffen.
ESD-Verpackungsmaterialien

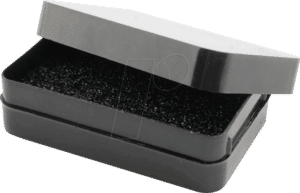

Der Schutz muss auch beim Transport und bei der Lagerung von empfindlichen Bauteilen gewährleistet sein. ESD-Verpackungen wie Beutel, Behälter und Schaumstoffe sind speziell behandelt, um eine Aufladung zu verhindern und die darin enthaltenen Komponenten vor externen elektrostatischen Feldern zu schützen. Hierbei unterscheidet man zwischen pinken antistatischen Beuteln (die eine Aufladung verhindern) und silbernen metallisierten Beuteln (die eine Abschirmung gegen externe Felder bieten).
ESD-Werkzeuge und Zubehör

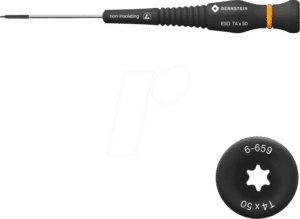

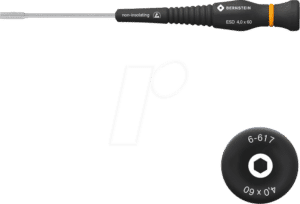

Auch Werkzeuge, die in ESD-geschützten Bereichen verwendet werden, müssen bestimmten Anforderungen genügen. ESD-Schraubendreher, Zangen oder Lötkolben sind so konstruiert, dass sie keine Ladungen aufbauen oder leiten können. Des Weiteren umfasst diese Kategorie auch Prüfgeräte zur Messung von Oberflächenwiderständen und anderen ESD-Parametern.
Tabelle: Klassifizierung von ESD-Schutzeigenschaften
| Merkmal | Beschreibung | Anwendungsbereich | Typische Normen/Standards | Beispiele für Produkte |
|---|---|---|---|---|
| Antistatisch | Verhindert das Aufladen durch triboelektrische Effekte, reduziert die Bildung statischer Ladung. Materialoberfläche hat einen hohen Oberflächenwiderstand (> 10^11 Ohm). | Verpackungsmaterialien, Komponenten, die nicht direkt geerdet werden können, aber vor Aufladung geschützt werden müssen. | IEC 61340-5-3 (für Verpackungen) | Pinke ESD-Beutel, antistatische Kunststoffbehälter. |
| Ableitfähig (Dissipativ) | Leitet aufgebaute Ladung langsam und kontrolliert ab. Charakterisiert durch einen Widerstandsbereich von 10^5 bis 10^11 Ohm (gemessen nach IEC 61340-5-1, Teil der EPA-Definition). | Böden, Matten, Kleidung, Schuhe in ESD-geschützten Bereichen. | IEC 61340-5-1, ANSI/ESD S20.20 | Ableitfähige Bodenmatten, ESD-Schuhe, ESD-Arbeitskleidung. |
| Leitfähig (Conductive) | Leitet elektrische Ladung sehr schnell ab. Charakterisiert durch einen Widerstandsbereich von unter 10^5 Ohm (gemessen nach IEC 61340-5-1, oft für Erdungskomponenten). | Erdungsbänder, Erdungskabel, leitfähige Fußböden in speziellen Anwendungen, Leiterplattengehäuse. | IEC 61340-5-1 | Erdungskabel mit Clips, leitfähige Bodenfliesen. |
| ESD-Sicherheitszone (EPA) | Definierter Bereich, in dem ESD-Schutzmaßnahmen konsequent umgesetzt werden, um empfindliche elektronische Bauteile zu schützen. | Produktionslinien, Labore, Reparaturwerkstätten, Prüffeldern. | IEC 61340-5-1, ANSI/ESD S20.20 | Kombination aus Böden, Matten, Kleidung, Armbändern, Werkzeugen. |
| Abschirmung (Shielding) | Verhindert, dass externe elektrostatische Felder in das Innere der Verpackung oder des Gehäuses eindringen und die darin befindlichen Komponenten aufladen. | Lagerung und Transport von extrem empfindlichen Bauteilen. | Keine direkte Norm, aber Prinzip basierend auf Faraday’schem Käfig. | Metallisierte ESD-Beutel (silber), Faraday-Beutel. |
FAQ – Häufig gestellte Fragen zu ESD-Sicherheitstechnik
Was ist der Unterschied zwischen antistatisch und ableitfähig?
Antistatisch bedeutet, dass ein Material die Aufladung durch Reibung (triboelektrischen Effekt) minimiert, aber Ladungen nicht zwingend ableitet. Ableitfähig hingegen bedeutet, dass das Material aufgebaute Ladung kontrolliert und langsam ableiten kann, um einen Spannungsaufbau zu verhindern. Für den Schutz empfindlicher Elektronik ist oft eine Kombination oder eine klare Ableitfähigkeit notwendig.
Welche Normen sind für ESD-Schutz am relevantesten?
Die international wichtigsten Normen sind die IEC 61340-Serie, insbesondere IEC 61340-5-1 für die allgemeinen Anforderungen an den Schutz empfindlicher elektronischer Bauteile vor elektrostatischer Entladung, und ANSI/ESD S20.20, die auf ähnlichen Prinzipien basiert und in Nordamerika weit verbreitet ist. Für ESD-Verpackungen ist IEC 61340-5-3 relevant.
Wie oft muss ein ESD-Armband überprüft werden?
Die Häufigkeit der Überprüfung hängt von den internen Richtlinien und den spezifischen Anforderungen der EPA ab. Viele Organisationen empfehlen eine tägliche Überprüfung vor Arbeitsbeginn. Regelmäßige Widerstandsmessungen des Armbands und des Erdungskabels sind unerlässlich, um die einwandfreie Funktion sicherzustellen.
Sind normale Kunststoffschuhe für ESD-gefährdete Bereiche geeignet?
Nein, normale Kunststoffschuhe sind in der Regel isolierend und können zur Aufladung führen. Für ESD-gefährdete Bereiche sind spezielle ESD-Schuhe erforderlich, die entweder ableitfähig oder leitfähig sind, um eine kontrollierte Ableitung der Körperladung über den Boden zu gewährleisten.
Kann ich auch zu Hause ESD-Schutzmaßnahmen ergreifen?
Ja, insbesondere wenn Sie mit empfindlicher Computerhardware, Mikrocontrollern oder anderen feinen Elektronikkomponenten arbeiten. Ein ESD-Armband, eine ESD-Arbeitsplatzmatte und antistatische Verpackungsmaterialien sind sinnvolle Anschaffungen für Heimanwender, die ihre wertvolle Elektronik schützen möchten.
Welche Materialien sind typischerweise in ESD-Schutzkleidung verarbeitet?
ESD-Schutzkleidung enthält in der Regel leitfähige Fasern, wie beispielsweise Edelstahl- oder Kupferfäden, die in das Gewebe eingewebt sind. Diese Fasern bilden ein leitfähiges Netz, das elektrische Ladungen über die gesamte Kleidung ableitet und eine kontrollierte Erdung ermöglicht.
Wie wirkt eine metallisierte ESD-Verpackung?
Eine metallisierte ESD-Verpackung, oft silberfarben, funktioniert nach dem Prinzip eines Faraday’schen Käfigs. Die metallisierte Schicht reflektiert und schirmt elektrostatische Felder ab, wodurch die darin liegenden Komponenten vor externen Aufladungen geschützt werden. Diese Art der Verpackung bietet einen höheren Schutzgrad als rein antistatische Beutel.
