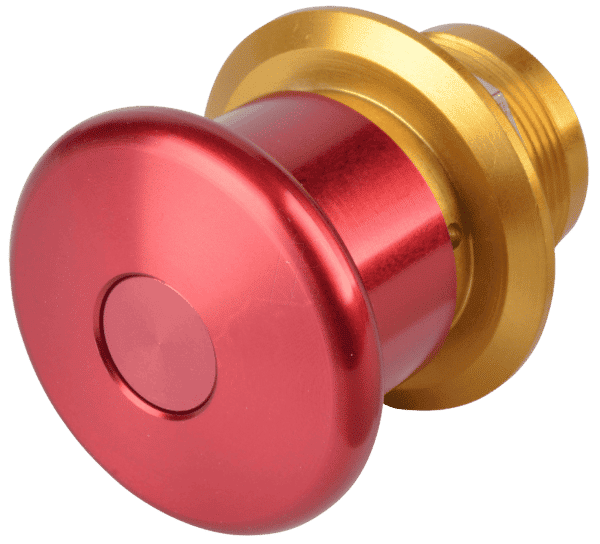

ES22 2OE – Not-Aus-Schalter – Ø 22 mm, 2-pol, 2 Öffner: Maximale Sicherheit für Ihre Anlagen
Der ES22 2OE Not-Aus-Schalter ist die essenzielle Sicherheitskomponente für jeden, der industrielle Prozesse, Maschinensteuerungen oder elektrische Anlagen zuverlässig absichern muss. Speziell entwickelt für den schnellen und unmissverständlichen Stopp im Notfall, bietet dieser Schalter eine robuste Lösung, die Brände, Produktionsschäden und Personengefährdung minimiert. Er richtet sich an Anlagenbetreiber, Instandhalter, Elektrotechniker und alle, die höchste Sicherheitsstandards in ihren Arbeitsumgebungen gewährleisten müssen.
Warum der ES22 2OE die überlegene Wahl ist
Im Gegensatz zu einfachen Schaltern, die für den Normalbetrieb konzipiert sind, ist der ES22 2OE speziell für den kritischen Moment konzipiert, in dem jede Sekunde zählt. Seine zuverlässige Zweipoligkeit und die zwei Öffnerkontakte sorgen für eine kategorische Trennung der Stromkreise, was eine sofortige und vollständige Abschaltung gewährleistet. Das robuste Gehäuse und die intuitive Bedienung sind darauf ausgelegt, auch unter widrigsten Bedingungen funktionsfähig zu bleiben und eine Fehlbedienung auszuschließen. Die standardisierte Ø 22 mm Montageöffnung erleichtert die Integration in bestehende Schaltschrank- und Bedienfelder.
Unerlässlich für Ihre Sicherheit: Die Kernfunktionen
- Sofortige Anlagenabschaltung: Im Notfall ist eine schnelle und zuverlässige Abschaltung entscheidend. Der ES22 2OE erfüllt diese Anforderung mit höchster Präzision.
- Robuste Konstruktion: Gefertigt für den industriellen Einsatz, widersteht er Staub, Feuchtigkeit und mechanischer Beanspruchung.
- Klare Signalfunktion: Der markante rote Pilzknopf ist sofort als Not-Aus erkennbar und ermöglicht eine intuitive Bedienung auch unter Stress.
- Sichere Kontaktierung: Die 2-polige Ausführung und die 2 Öffnerkontakte (NC – Normally Closed) sorgen für eine vollständige Unterbrechung der angeschlossenen Stromkreise.
- Standardisierte Montage: Die Ø 22 mm Bauform passt in gängige Ausschnitte von Bedienfeldern und Schaltschränken.
- Erhöhte Anlagenverfügbarkeit: Durch die Verhinderung von schweren Zwischenfällen und Beschädigungen wird die Betriebszeit Ihrer Anlagen maximiert.
- Personenschutz: Ein essenzielles Werkzeug zur Reduzierung von Unfallrisiken und zur Gewährleistung der Sicherheit von Mitarbeitern.
Technische Spezifikationen und Design-Merkmale
Der ES22 2OE Not-Aus-Schalter zeichnet sich durch seine konstruktive Konsequenz für den Anwendungsfall aus. Die 2-polige Ausführung ermöglicht die gleichzeitige Trennung von zwei unabhängigen Stromkreisen, was bei komplexeren Anlagen oder zur Erhöhung der Redundanz von Vorteil ist. Die zwei Öffnerkontakte (NC) sind so konzipiert, dass sie im Ruhezustand geschlossen sind und beim Betätigen des Not-Aus-Schalters geöffnet werden, was eine zuverlässige Abschaltung garantiert. Die mechanische Lebensdauer ist auf zehntausende Schalthysteresezyklen ausgelegt, was die Langlebigkeit auch bei häufiger Anwendung sicherstellt. Das Gehäusematerial ist robust und schlagfest, um den Anforderungen industrieller Umgebungen gerecht zu werden.
Leistungsdaten und Materialgüte
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| Typ | Not-Aus-Schalter |
| Modell | ES22 2OE |
| Schalterdurchmesser (Montage) | Ø 22 mm |
| Polung | 2-polig |
| Kontaktart | 2 Öffner (NC) |
| Betätigungsart | Pilztaster, drehbar zum Entriegeln |
| Gehäusematerial | Hochwertiger, stoßfester Kunststoff |
| Schutzart (Gehäuse) | IP65 (geschützt gegen Staub und Strahlwasser) |
| Betriebstemperatur | -25°C bis +70°C |
| Elektrische Lebensdauer | Mindestens 100.000 Schaltspiele |
| Mechanische Lebensdauer | Mindestens 1.000.000 Schaltspiele |
| Anschlussart | Schraubklemmen für einfache und sichere Verdrahtung |
| Anwendungsbereiche | Maschinenbau, industrielle Automatisierung, Schaltschrankbau, Gefahrbereiche |
| Normenkonformität (typisch) | CE, UL, CSA (abhängig von spezifischer Produktvariante und Zertifizierung) |
Umfassende Anwendungsszenarien
Der ES22 2OE Not-Aus-Schalter findet breite Anwendung in nahezu allen Bereichen, in denen eine schnelle und sichere Abschaltung von Anlagen und Maschinen erforderlich ist. Dazu gehören die Steuerung von Förderbändern, Werkzeugmaschinen, Verpackungsmaschinen, CNC-Zentren sowie Produktionslinien in der Lebensmittel-, Pharma- und Automobilindustrie. In Schaltschränken dient er als zentrale Not-Aus-Schnittstelle, um im Falle einer Systemüberlastung, eines mechanischen Defekts oder einer menschlichen Fehlbedienung die Stromzufuhr zu unterbrechen und so Schäden und Verletzungen zu verhindern. Auch in Forschungseinrichtungen und Laboren, wo mit gefährlichen Geräten gearbeitet wird, ist der ES22 2OE eine unverzichtbare Sicherheitsmaßnahme.
Technische Tiefe: Die Funktionsweise der Öffnerkontakte
Die zwei Öffnerkontakte (NC) des ES22 2OE sind das Herzstück seiner Sicherheitsfunktion. Im Normalbetrieb, wenn der Schalter nicht betätigt ist, sind diese Kontakte geschlossen. Dies bedeutet, dass sie Strom leiten und die angeschlossenen Geräte mit Energie versorgen. Sobald der rote Pilzknopf gedrückt wird, wird die interne Mechanik ausgelöst, welche die beiden Öffnerkontakte mechanisch und zuverlässig öffnet. Dies unterbricht den Stromfluss im angeschlossenen Stromkreis. Die Zweipoligkeit stellt sicher, dass dies gleichzeitig für zwei voneinander unabhängige Leitungen geschieht. Diese Ausführung ist besonders vorteilhaft, um beispielsweise sowohl die Steuerungsspannung als auch die Hauptstromversorgung einer Maschine zu trennen, oder um redundante Sicherheitsschaltungen zu realisieren. Die Entriegelung erfolgt in der Regel durch Drehen des Pilzkopfes, was ein unbeabsichtigtes Wiedereinschalten verhindert und eine bewusste Handlung zur Wiederinbetriebnahme erfordert.
Integration und Installation
Die Installation des ES22 2OE Not-Aus-Schalters ist durch die standardisierte Ø 22 mm Frontplattengröße und die einfache Anschlussmethode mittels Schraubklemmen unkompliziert. Dies ermöglicht eine schnelle Nachrüstung oder den Austausch bestehender Schalter in Schalttafeln und Bedienfeldern. Die Befestigung erfolgt üblicherweise durch eine Gegenmutter von der Rückseite des Bedienfeldes, was für einen sicheren Halt sorgt. Die Schutzart IP65 schützt die internen Komponenten vor dem Eindringen von Staub und Schutzwasser, was eine zuverlässige Funktion auch in anspruchsvollen Umgebungen gewährleistet.
FAQ – Häufig gestellte Fragen zu ES22 2OE – Not-Aus-Schalter – Ø 22 mm, 2-pol, 2 Öffner
Was bedeutet 2-polig und 2 Öffner (NC) genau?
2-polig bedeutet, dass der Schalter zwei unabhängige Strompfade gleichzeitig trennen oder verbinden kann. 2 Öffner (NC – Normally Closed) bedeutet, dass im Ruhezustand (Schalter nicht betätigt) die Kontakte geschlossen sind und Strom leiten. Beim Betätigen des Not-Aus-Schalters werden diese Kontakte geöffnet, wodurch die Stromzufuhr unterbrochen wird.
Für welche Art von Anlagen ist der ES22 2OE Not-Aus-Schalter geeignet?
Dieser Not-Aus-Schalter ist für eine breite Palette von industriellen Anwendungen konzipiert, darunter Maschinensteuerungen, Förderanlagen, elektrische Schaltanlagen, Automatisierungssysteme und überall dort, wo eine schnelle und zuverlässige Abschaltung im Notfall gesetzlich vorgeschrieben oder aus Sicherheitsgründen erforderlich ist.
Ist der ES22 2OE auch für den Außeneinsatz geeignet?
Dank der Schutzart IP65 ist der Schalter gegen Staub und Strahlwasser geschützt und somit für viele Außenanwendungen geeignet. Bei extremen Wetterbedingungen oder direkter Sonneneinstrahlung sollten jedoch zusätzliche Schutzmaßnahmen erwogen werden.
Wie wird der Not-Aus-Schalter nach einer Auslösung wieder entriegelt?
Die Entriegelung erfolgt typischerweise durch Drehen des roten Pilzkopfes. Dies ist eine bewusste Handlung, die sicherstellt, dass der Schalter nicht versehentlich wieder eingeschaltet wird.
Welche Art von Verdrahtung wird für den ES22 2OE benötigt?
Der ES22 2OE verfügt über Schraubklemmen, die eine einfache und sichere Verdrahtung mit handelsüblichen Anschlusskabeln ermöglichen. Dies vereinfacht die Installation und Wartung.
Gibt es unterschiedliche Farben für den ES22 2OE?
Obwohl die Not-Aus-Funktion typischerweise mit roten Pilztastern realisiert wird, sind spezifische Farbvarianten möglich. Der ES22 2OE ist primär als roter Not-Aus-Schalter konzipiert, um sofort erkennbar zu sein.
Welche Normen und Zertifizierungen erfüllt der ES22 2OE?
Der ES22 2OE erfüllt in der Regel wichtige internationale Normen wie CE. Je nach spezifischer Produktvariante und Ausführung können auch Zertifizierungen wie UL oder CSA vorhanden sein, die für den Einsatz in bestimmten Märkten erforderlich sind.
