Maximale Effizienz und Zuverlässigkeit in Ihrer Elektronik mit der ES 3J SMD Gleichrichterdiode
Sie suchen nach einer robusten und leistungsfähigen Lösung zur Umwandlung von Wechselstrom in Gleichstrom in Ihren elektronischen Schaltungen? Die ES 3J SMD Gleichrichterdiode, mit ihren beeindruckenden Spezifikationen von 600 V Sperrspannung und 3 A Nennstrom, ist die ideale Wahl für anspruchsvolle Anwendungen in der Industrie, im Prototyping und in der Reparatur. Entwickelt, um höchste Ansprüche an Zuverlässigkeit und Performance zu erfüllen, bietet diese Diode eine überlegene Alternative zu Standardkomponenten, indem sie eine gleichbleibend hohe Leistung auch unter widrigen Bedingungen gewährleistet.
Präzisionstechnik für anspruchsvolle Stromversorgungskonzepte
In der modernen Elektronikentwicklung ist die präzise Steuerung und Umwandlung von elektrischer Energie von fundamentaler Bedeutung. Die ES 3J SMD Gleichrichterdiode wurde speziell konzipiert, um genau diesen Bedarf zu decken. Ihre Fähigkeit, hohe Rückwärtsspannungen von bis zu 600 Volt zu sperren und gleichzeitig Gleichströme von bis zu 3 Ampere zu führen, macht sie zu einem unverzichtbaren Bauteil in Netzteilen, Gleichrichterschaltungen, DC-DC-Wandlern und vielen anderen energieversorgungsnahen Applikationen. Die Oberflächenmontage (SMD) im DO-214AB/SMC-Gehäuse ermöglicht eine kompakte und effiziente Integration in Leiterplattenlayouts, was sie besonders attraktiv für Anwendungen mit begrenztem Bauraum macht.
Überlegene Leistungsmerkmale und Vorteile
Die ES 3J SMD Gleichrichterdiode zeichnet sich durch eine Reihe von Eigenschaften aus, die sie von konventionellen Gleichrichterlösungen abheben:
- Hohe Sperrspannung: Mit einer maximalen Sperrspannung von 600 V bietet diese Diode eine signifikant höhere Sicherheit und Flexibilität für Anwendungen, die potenziell höhere Spannungsspitzen aufweisen. Dies reduziert das Risiko von Durchschlägen und erhöht die Lebensdauer Ihrer Schaltung.
- Robuster Nennstrom: Die Fähigkeit, dauerhaft 3 Ampere Gleichstrom zu führen, ermöglicht den Einsatz in einer breiten Palette von Geräten, von kleineren Netzteilen bis hin zu anspruchsvolleren Lasten, ohne Kompromisse bei der thermischen Belastbarkeit eingehen zu müssen.
- Effiziente Gleichrichtung: Die spezielle Halbleitertechnologie sorgt für geringe Durchlassspannungsverluste, was zu einer höheren Gesamteffizienz Ihrer Stromversorgung führt und die Wärmeentwicklung minimiert.
- Kompaktes SMD-Gehäuse: Das DO-214AB/SMC-Gehäuse ist prädestiniert für die automatische Bestückung und ermöglicht dichte Leiterplattendesigns. Dies ist entscheidend für die Miniaturisierung moderner elektronischer Geräte.
- Hervorragende thermische Eigenschaften: Das Gehäusematerial und die interne Konstruktion sind auf eine effektive Wärmeableitung ausgelegt, was eine zuverlässige Funktion auch bei erhöhten Betriebstemperaturen sicherstellt.
- Breiter Betriebstemperaturbereich: Die Diode ist für den Einsatz in einem weiten Temperaturbereich spezifiziert, was ihre Zuverlässigkeit in verschiedenen Umgebungsbedingungen gewährleistet.
Technische Spezifikationen im Detail
Die ES 3J SMD Gleichrichterdiode repräsentiert das Ergebnis hochentwickelter Halbleitertechnologie, die auf Zuverlässigkeit und Performance ausgelegt ist. Die präzisen elektrischen und thermischen Eigenschaften sind entscheidend für die erfolgreiche Implementierung in Ihren Schaltungsprojekten. Die folgenden Spezifikationen unterstreichen die Leistungsfähigkeit dieses Bauteils:
| Merkmal | Spezifikation |
|---|---|
| Typ | Gleichrichterdiode |
| Modellnummer | ES 3J SMD |
| Maximale Sperrspannung (Vrrm) | 600 V |
| Maximaler Gleichrichtstrom (Io) | 3 A |

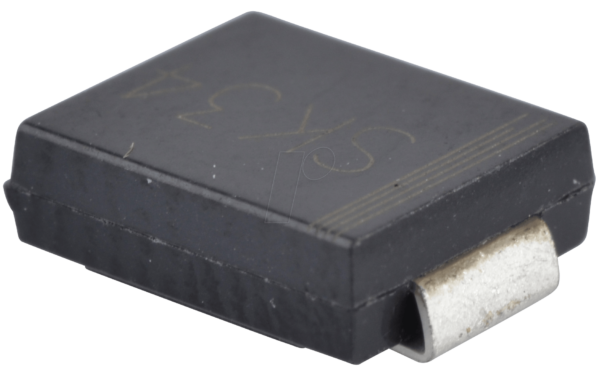

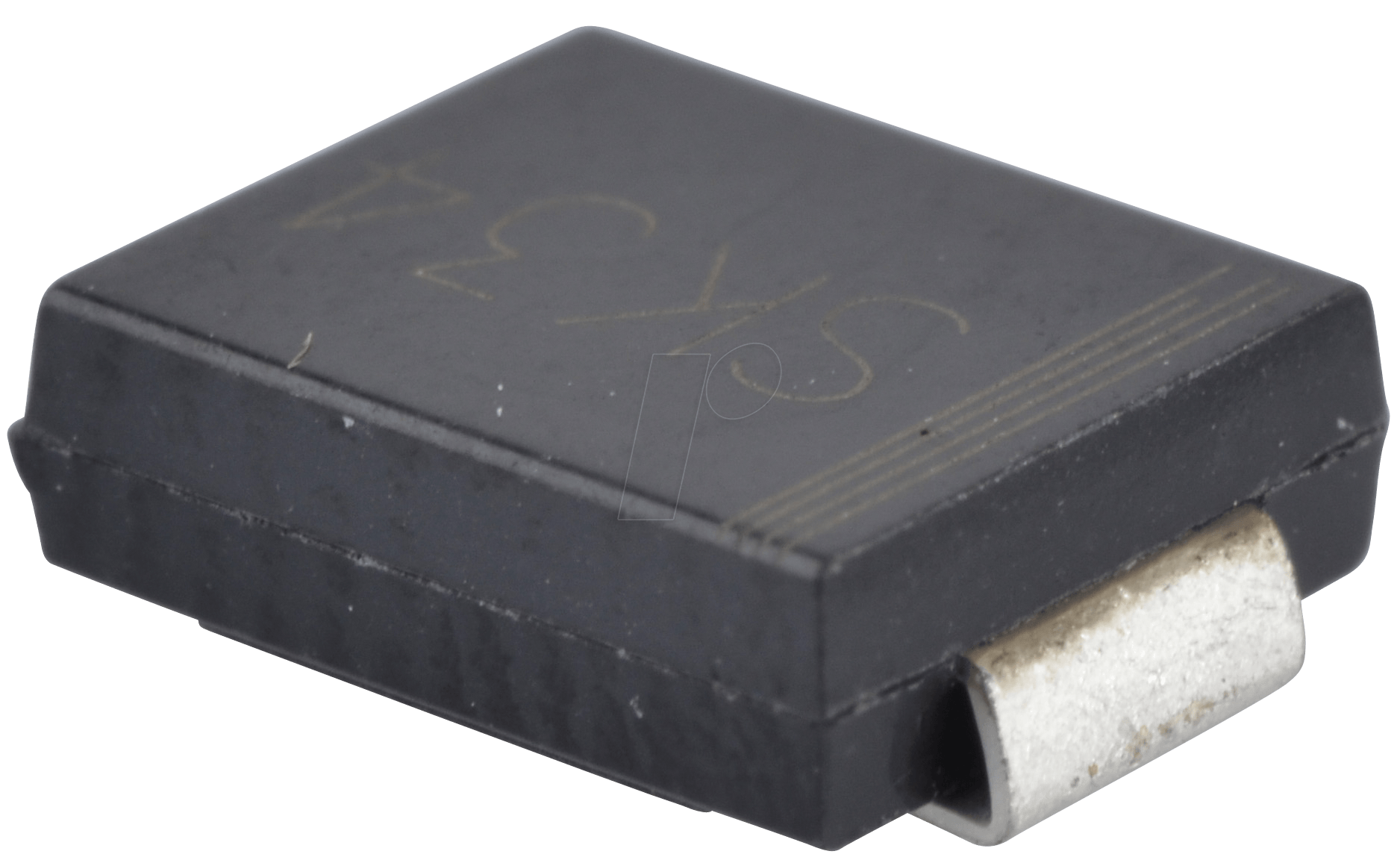

| Gehäuse | DO-214AB / SMC |
| Durchlassspannung (Vf) bei 3A | Typischerweise unter 1.0 V (für geringe Verlustleistung) |
| Betriebstemperaturbereich | -55°C bis +150°C |
| Ansprechzeit | Standard-Gleichrichter (nicht als schnelles Schaltdiode klassifiziert) |
| Montageart | Oberflächenmontage (SMD) |
Anwendungsbereiche und Einsatzmöglichkeiten
Die Vielseitigkeit der ES 3J SMD Gleichrichterdiode eröffnet zahlreiche Anwendungsmöglichkeiten in verschiedenen Elektronikbereichen. Ihre Robustheit und Leistungsfähigkeit machen sie zur bevorzugten Wahl für Ingenieure und Techniker, die auf ausfallsichere Komponenten angewiesen sind.
- Netzteile und Stromversorgungen: Als essenzieller Bestandteil von Gleichrichterschaltungen in AC/DC-Netzteilen, Schaltnetzteilen und linearen Spannungsreglern zur Umwandlung von Wechselstrom in pulsierenden oder geglätteten Gleichstrom.
- DC-DC-Wandler: In der Sekundärseite von DC-DC-Wandlern zur Stabilisierung und Glättung der Ausgangsspannung.
- Schutzschaltungen: Zur Verpolungsschutzschaltung von Geräten und Komponenten.
- Motorsteuerungen: In Steuerungsapplikationen, bei denen eine präzise Stromwandlung erforderlich ist.
- Industrieautomation: In Steuerungs- und Überwachungssystemen, die eine zuverlässige Stromversorgung unter anspruchsvollen Bedingungen benötigen.
- Reparatur und Wartung: Als hochwertiger Ersatz für defekte Gleichrichter in einer Vielzahl von elektronischen Geräten.
- Prototyping und Entwicklung: Für Entwickler, die zuverlässige Bauteile für neue Schaltungsdesigns benötigen, bei denen Leistung und Langlebigkeit im Vordergrund stehen.
Verarbeitung und Integration in Leiterplatten
Die ES 3J SMD Gleichrichterdiode im DO-214AB/SMC-Gehäuse ist für die Oberflächenmontage optimiert. Dieses moderne Montageverfahren ermöglicht eine effiziente Produktion auf automatisierten Bestückungsanlagen und bietet Vorteile in Bezug auf Bauraum und Signalintegrität. Das SMC-Gehäuse (Surface Mount Components) ist dafür bekannt, eine gute Wärmeableitung zu ermöglichen und eine mechanisch robuste Verbindung zur Leiterplatte herzustellen. Bei der Lötverarbeitung sind die üblichen Richtlinien für SMD-Bauteile zu beachten, wie beispielsweise die Einhaltung der empfohlenen Löttemperaturprofile und Flussmittelaktivitäten, um eine optimale Benetzung und Lötstellenqualität zu gewährleisten.
FAQ – Häufig gestellte Fragen zu ES 3J SMD – Gleichrichterdiode, 600 V, 3 A, DO-214AB/SMC
Ist diese Diode für Hochfrequenzanwendungen geeignet?
Die ES 3J SMD Gleichrichterdiode ist eine Standard-Gleichrichterdiode und nicht speziell als Schnelle-Schaltdiode (Fast Recovery Diode) klassifiziert. Für Anwendungen, die sehr schnelle Schaltzeiten und geringe Rückstellladungen erfordern, wie sie beispielsweise in PFC-Schaltungen oder bestimmten Schaltnetzteilen vorkommen, sind spezielle Schnelle-Schaltdioden besser geeignet.
Welche Auswirkungen hat die Sperrspannung von 600 V?
Die hohe Sperrspannung von 600 V bedeutet, dass die Diode sicher in Schaltungen eingesetzt werden kann, bei denen die maximale inverse Spannung (die Spannung, die in Sperrrichtung anliegt) bis zu diesem Wert ansteigen kann. Dies bietet einen erheblichen Sicherheitsspielraum im Vergleich zu Dioden mit niedrigeren Sperrspannungen und schützt die Schaltung vor Überspannungsspitzen.
Kann die Diode auch in Automotive-Anwendungen eingesetzt werden?
Obwohl die Diode über gute thermische und elektrische Eigenschaften verfügt, ist eine spezifische Freigabe für Automotive-Anwendungen (AEC-Q-Qualifikation) nicht immer gegeben. Für kritische Automotive-Anwendungen sollten Sie stets Bauteile mit entsprechender Zertifizierung verwenden. Für nicht-kritische Applikationen im Automobilbereich kann sie jedoch geeignet sein, sofern die Umgebungsbedingungen und Belastungen innerhalb der Spezifikationen liegen.
Was bedeutet DO-214AB/SMC-Gehäuse?
DO-214AB ist die JEDEC-Bezeichnung für das SMC-Gehäuse (Surface Mount Components). Dies ist ein gängiges Kunststoffgehäuse für SMD-Dioden, das für die Oberflächenmontage auf Leiterplatten konzipiert ist. Es zeichnet sich durch seine Kompaktheit und seine Eignung für automatisierte Bestückungsprozesse aus.
Wie wichtig ist die Kühlung bei einer 3A-Diode?
Obwohl die ES 3J für 3A spezifiziert ist, ist eine angemessene Kühlung entscheidend für die Langlebigkeit und Zuverlässigkeit. Die Durchlassverluste der Diode erzeugen Wärme. Wenn die Umgebungstemperatur hoch ist oder die Diode konstant nahe ihrer Nennstromgrenze betrieben wird, kann die Wärmeableitung durch die Leiterplatte und das Gehäuse allein unzureichend sein. In solchen Fällen ist die Anbringung eines Kühlkörpers oder die Verwendung von Kupferflächen auf der Leiterplatte zur Wärmeableitung empfehlenswert.
Was ist der Unterschied zu einer Schottky-Diode?
Der Hauptunterschied liegt in der Durchlassspannung (Vf) und der Schaltgeschwindigkeit. Schottky-Dioden haben typischerweise eine deutlich niedrigere Durchlassspannung (ca. 0,3-0,5 V) und sind wesentlich schneller als Standard-Gleichrichterdioden wie die ES 3J. Die ES 3J bietet jedoch oft eine höhere Sperrspannung und ist kostengünstiger für Anwendungen, bei denen die geringfügig höhere Durchlassspannung und die Standard-Schaltgeschwindigkeit keine kritischen Faktoren sind.
Kann die Diode als freilaufende Diode (Flyback Diode) verwendet werden?
Ja, prinzipiell kann die ES 3J als freilaufende Diode eingesetzt werden, um induktive Lasten wie Relaisspulen oder Motoren zu schützen. Wichtig ist hierbei, dass die Sperrspannung der Diode die doppelte Versorgungsspannung (bei einer einfachen LC-Schaltung) oder höher überstehen muss, und die Strombelastbarkeit ausreichend ist. Für sehr schnelle Schaltanwendungen mit hohen Induktivitäten könnten schnellere Dioden jedoch Vorteile bieten.
