ES 3G SMD – Präzision und Leistung für Ihre Schaltungen
Diese ES 3G SMD Gleichrichterdiode mit einer Sperrspannung von 400 V und einem Durchlassstrom von 3 A ist die ideale Lösung für Ingenieure, Entwickler und Technikbegeisterte, die höchste Zuverlässigkeit und Effizienz in ihren elektronischen Schaltungen benötigen. Speziell für anspruchsvolle Applikationen entwickelt, bietet diese Diode eine überlegene Leistung gegenüber Standardkomponenten, indem sie eine gleichgerichtete Stromversorgung mit minimalen Verlusten und maximaler Stabilität gewährleistet. Ihre kompakte Bauform im DO-214AB/SMC-Gehäuse macht sie zudem perfekt für den Einsatz in modernen, platzsparenden Designs.
Überlegene Leistung und Zuverlässigkeit
Die ES 3G SMD Gleichrichterdiode zeichnet sich durch ihre herausragenden elektrischen Eigenschaften aus, die sie von herkömmlichen Gleichrichtern abheben. Mit einer maximalen Sperrspannung von 400 Volt und einem Dauerstrom von 3 Ampere bewältigt sie mühelos die Anforderungen vielfältiger Stromversorgungsanwendungen. Die spezifische SMD-Bauweise (Surface Mount Device) ermöglicht eine einfache und effiziente Montage auf Leiterplatten durch automatisierte Fertigungsprozesse, was nicht nur die Produktionskosten senkt, sondern auch die mechanische Stabilität und thermische Performance verbessert. Im Gegensatz zu bedrahteten Dioden bietet das DO-214AB/SMC-Gehäuse eine geringere Induktivität und Parasitivitäten, was zu einem besseren Hochfrequenzverhalten führt und unerwünschte Signalverfälschungen minimiert.
Anwendungsgebiete und Vorteile
Diese hochleistungsfähige Gleichrichterdiode findet breite Anwendung in verschiedensten elektronischen Systemen. Sie ist prädestiniert für den Einsatz in:
- Schaltnetzteilen: Als primärer Gleichrichter in AC/DC-Wandlern sorgt die ES 3G SMD für eine effiziente Umwandlung und stabile Ausgangsspannung.
- Industrielle Stromversorgungen: Ihre Robustheit und Leistungsfähigkeit machen sie zur ersten Wahl für anspruchsvolle Umgebungen in der Automatisierungstechnik und Maschinenbau.
- Unterhaltungselektronik: In Geräten wie Fernsehern, Audio-Systemen und Computern gewährleistet sie eine zuverlässige Stromversorgung für empfindliche Komponenten.
- Kfz-Elektronik: Die Beständigkeit gegenüber Temperaturschwankungen und Vibrationen macht sie ideal für den Einsatz in Fahrzeugen.
- Ladeschaltungen: Ob für Akkus oder mobile Geräte, die ES 3G SMD ermöglicht eine präzise und sichere Ladestromregelung.
- Netzfilter und Surge-Schutz: Ihre Fähigkeit, hohe Spitzenströme zu absorbieren und zu leiten, schützt nachgeschaltete Komponenten vor schädlichen Überspannungen.
Die Vorteile der ES 3G SMD Gleichrichterdiode liegen auf der Hand:
- Hohe Strombelastbarkeit: 3 Ampere ermöglichen den Einsatz in leistungsintensiven Schaltungen.
- Robuste Sperrspannung: 400 V bieten einen signifikanten Sicherheitsspielraum gegen Spannungsspitzen.
- Effiziente Gleichrichtung: Minimale Vorwärtsspannungsabfälle und niedrige Leckströme maximieren die Energieeffizienz.
- Kompakte Bauform: Das DO-214AB/SMC-Gehäuse spart wertvollen Platz auf der Leiterplatte.
- Gute thermische Eigenschaften: Optimale Wärmeabfuhr für zuverlässigen Betrieb auch unter Last.
- Hohe Zuverlässigkeit: Langlebigkeit und Stabilität auch in anspruchsvollen Umgebungen.
- SMD-Technologie: Ermöglicht automatisierte Bestückung und reduziert Fertigungskosten.
Technische Spezifikationen im Detail
Die ES 3G SMD Gleichrichterdiode wurde entwickelt, um den höchsten technischen Anforderungen gerecht zu werden. Ihre konstruktive Auslegung und Materialwahl garantieren eine herausragende Performance und Langlebigkeit.
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Gleichrichterdiode |
| Modellbezeichnung | ES 3G SMD |

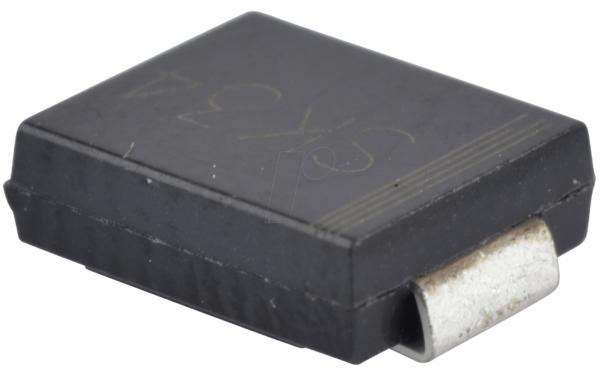

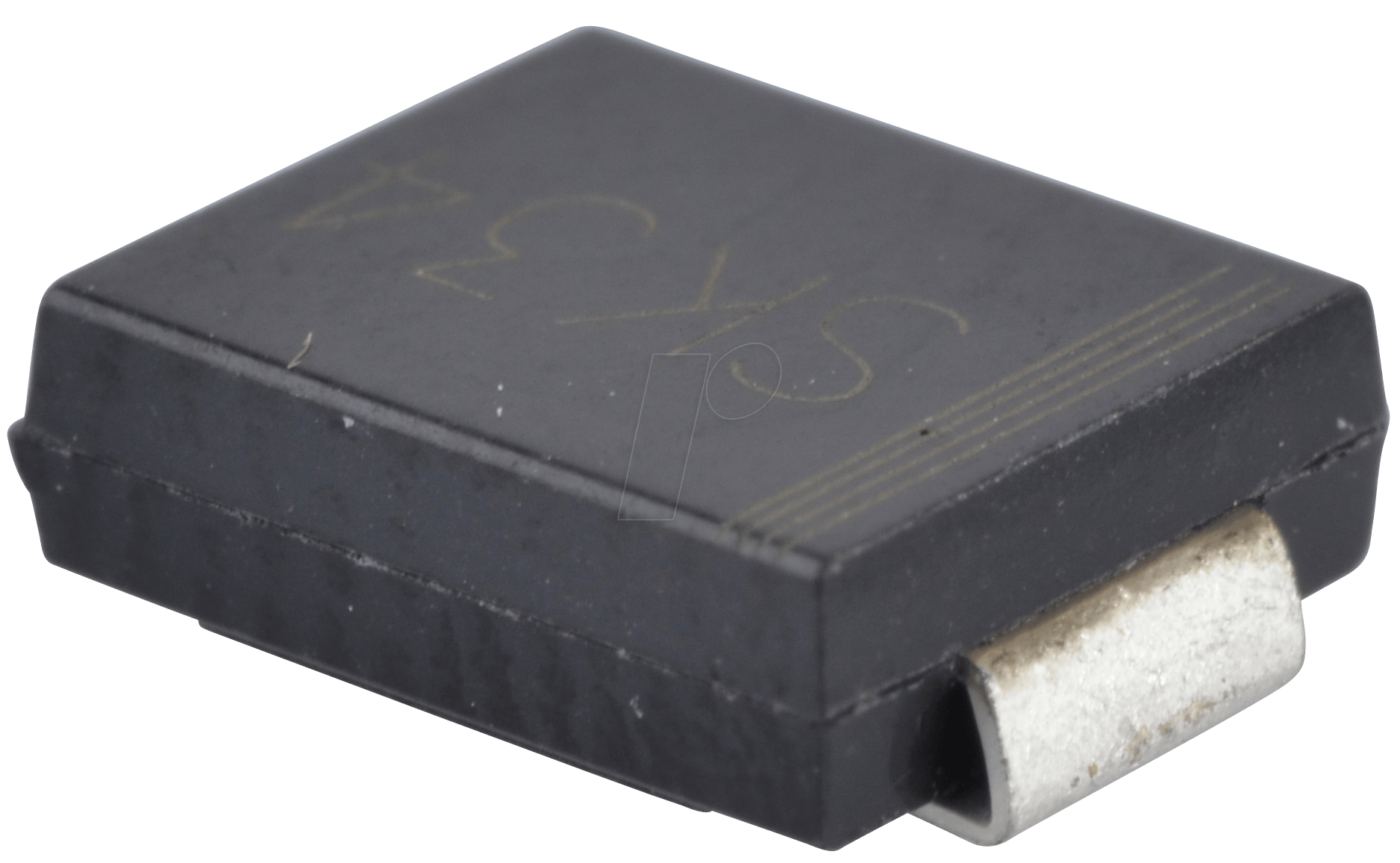

| Gehäuseform | DO-214AB / SMC |
| Maximale Sperrspannung (Vrrm) | 400 V |
| Durchschnittlicher Gleichrichtungsstrom (Io) | 3 A |
| Spitzenstoßstrom (Ifsm) | Bis zu 50 A (1 Periode, 50 Hz) |
| Maximale Durchlassspannung (Vf) bei 3A | Typischerweise < 1.1 V (abhängig von der spezifischen Diode und Temperatur) |
| Betriebstemperaturbereich (Tj) | -55 °C bis +150 °C |
| Material der Sperrschicht | Hochreines Silizium mit optimierter Dotierung für hohe Leitfähigkeit und geringe Verluste. |
| Gehäusematerial | Formpressmasse (oft eine hochtemperaturbeständige Epoxidharzverbindung), flammhemmend gemäß UL 94 V-0. Bietet ausgezeichnete elektrische Isolation und mechanische Festigkeit. |
| Lötrasanweisung | Optimiert für Wellen- und Reflow-Lötverfahren. Die Anschlussflächen sind für eine sichere und dauerhafte Verbindung auf der Leiterplatte ausgelegt. |
| Anschlussmaterial | Verzinnter Kupferdraht, der eine ausgezeichnete Lötbarkeit und Korrosionsbeständigkeit gewährleistet. |
Erweiterte technische Details und Designoptimierung
Die Auswahl der ES 3G SMD Gleichrichterdiode ist eine Entscheidung für fortschrittliche Halbleitertechnologie. Die Diode basiert auf einem optimierten Silizium-Chip-Design, das speziell darauf ausgelegt ist, sowohl die vorwärtsgerichtete Leitfähigkeit als auch die Sperrfähigkeit zu maximieren. Dies führt zu einem geringeren Energieverlust in Form von Wärme, was sich direkt in einer höheren Gesamteffizienz der Schaltung niederschlägt. Der geringe Durchlassspannungsabfall (Vf) minimiert die Leistungsdissipation, was besonders in energiebewussten Designs von entscheidender Bedeutung ist.
Das DO-214AB/SMC-Gehäuse spielt eine Schlüsselrolle für die Performance. Seine kompakte Größe und die integrierten Anschlussflächen ermöglichen eine automatische Bestückung und eine effiziente Wärmeleitung von der Halbleiterstruktur zur Leiterplatte. Dies ist ein kritischer Faktor für die Zuverlässigkeit und Lebensdauer der Komponente, da eine übermäßige Erwärmung die Leistung beeinträchtigen und zu vorzeitigem Ausfall führen kann. Die hohe Hitzebeständigkeit des Gehäusematerials stellt sicher, dass die Diode auch unter extremen thermischen Bedingungen stabil funktioniert.
Die Strombelastbarkeit von 3 A ist kein Zufallswert, sondern das Ergebnis einer sorgfältigen Abstimmung von Chip-Größe, Dotierungsprofil und Kühloberfläche. Dies ermöglicht die Bewältigung von Lastspitzen, die bei Schaltnetzteilen oder anderen dynamischen Anwendungen auftreten können. Der Spitzenstoßstrom von bis zu 50 A bei einer Halbwelle (50 Hz) zeigt die Fähigkeit der Diode, kurzzeitige Überlastungen ohne Beschädigung zu überstehen, was für die Robustheit des Gesamtsystems unerlässlich ist.
In Bezug auf die elektrische Performance sind die niedrigen Leckströme im Sperrzustand (Ir) ebenfalls ein wichtiges Qualitätsmerkmal. Diese geringen Ströme minimieren den Leistungsverlust im Sperrzustand und tragen zur präzisen Funktion von Schaltungen bei, die empfindlich auf solche Verluste reagieren.
FAQ – Häufig gestellte Fragen zu ES 3G SMD – Gleichrichterdiode, 400 V, 3 A, DO-214AB/SMC
Was ist der Hauptzweck einer Gleichrichterdiode wie der ES 3G SMD?
Eine Gleichrichterdiode wie die ES 3G SMD wandelt Wechselstrom (AC) in Gleichstrom (DC) um. Sie lässt Strom nur in eine Richtung fließen und blockiert ihn in die entgegengesetzte Richtung. Dies ist fundamental für die meisten elektronischen Geräte, die eine stabile Gleichspannung für ihren Betrieb benötigen.
Für welche Art von Anwendungen ist die ES 3G SMD besonders geeignet?
Die ES 3G SMD ist ideal für Anwendungen, die eine hohe Zuverlässigkeit, eine gute Strombelastbarkeit und eine kompakte Bauform erfordern. Dazu gehören Schaltnetzteile, industrielle Stromversorgungen, Kfz-Elektronik und Ladeschaltungen, bei denen effiziente Gleichrichtung und Schutz vor Spannungsspitzen gefragt sind.
Was bedeutet die Bezeichnung DO-214AB/SMC?
DO-214AB und SMC sind Bezeichnungen für ein standardisiertes Oberflächenmontage-Gehäuse (SMD). Das SMC-Gehäuse (Surface Mount Component) ist bekannt für seine kompakte Größe und gute thermische Eigenschaften, was es ideal für moderne, dicht bestückte Leiterplatten macht.
Wie unterscheidet sich die ES 3G SMD von älteren oder anderen Gleichrichtertypen?
Die ES 3G SMD bietet eine Kombination aus hoher Strombelastbarkeit (3 A) und einer robusten Sperrspannung (400 V) in einem kompakten SMD-Gehäuse. Im Vergleich zu älteren bedrahteten Dioden ermöglicht die SMD-Bauweise eine einfachere automatisierte Bestückung und oft eine bessere Leistung bei höheren Frequenzen und Temperaturen.
Welche Vorteile bietet die SMD-Bauweise gegenüber Through-Hole-Komponenten?
Die SMD-Bauweise erlaubt eine beidseitige Bestückung von Leiterplatten, was zu einer höheren Packungsdichte und kleineren Designs führt. Zudem sind SMD-Komponenten oft besser für automatisierte Fertigungsprozesse geeignet, was Kosten senkt, und weisen tendenziell geringere parasitäre Effekte (wie Induktivität) auf, was für Hochfrequenzanwendungen vorteilhaft ist.
Welche maximale Umgebungstemperatur verträgt die ES 3G SMD?
Die ES 3G SMD ist für einen Betriebstemperaturbereich von -55 °C bis +150 °C ausgelegt. Dies gewährleistet eine zuverlässige Funktion auch in Umgebungen mit extremen Temperaturschwankungen.
Kann die ES 3G SMD für Überspannungsschutz verwendet werden?
Ja, die Fähigkeit der Diode, Spitzenströme zu bewältigen, macht sie auch für bestimmte Überspannungsschutzschaltungen geeignet, wo sie kurzzeitige Spannungsspitzen ableiten kann, um empfindliche Komponenten zu schützen.
