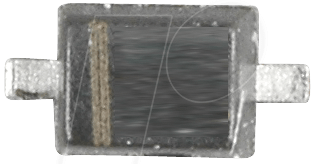

ES 1JL SMD - Gleichrichterdiode

ES 1JL SMD – Gleichrichterdiode, 600 V, 1 A, DO-219AB/Sub-SMA

0,18 €

  • Lieferzeit: 1-2 Werktage
  • ab Lager

Zum Partnershop

Artikelnummer: 72ea063f1636 Kategorie: Gleichrichterdioden
  • Automatisierte Fertigung (3D Druck/CNC)
  • Bauelemente, aktiv
    • Dioden, Gleichrichter, Triacs etc.
      • Brückengleichrichter
      • Gleichrichterdioden
      • Schottkydioden
      • Spezialdioden
      • Thyristoren
      • TRIACs
      • Zenerdioden
    • ICs & Controller
    • Optoelektronik
    • Programmer / Entwicklungstools
    • Röhren
    • Signalakustik
    • Transistoren
  • Bauelemente, mechanisch
  • Bauelemente, passiv
  • Büro & Kommunikation
  • Büro-/Taschenrechner
  • Bürostühle
  • Chipkartentechnik
  • Diverses
  • Entwicklerboards
  • Foto & Video
  • Gestalten & Dekorieren
  • Haus- und Sicherheitstechnik
  • Kleben & Verpacken
  • Lichttechnik
  • Messtechnik und Werkstattbedarf
  • Pantry / Facility
  • PC-Arbeitsplatz
  • PC-Technik
  • Präsentation
  • Speichermedien & Zubehör
  • Stromversorgung
  • TV-Empfangstechnik
  • Unterhaltungselektronik
Partner
Beschreibung

Inhalt

Toggle
  • ES 1JL SMD – Die Gleichrichterdiode für zuverlässige Leistung in Ihren Projekten
    • Technische Daten, die überzeugen
    • Warum die ES 1JL die richtige Wahl für Ihr Projekt ist
    • Anwendungsbereiche, die begeistern
    • Technische Details im Überblick
    • Montagehinweise für eine optimale Leistung
    • Erwecken Sie Ihre Ideen zum Leben
  • FAQ – Häufig gestellte Fragen zur ES 1JL SMD Gleichrichterdiode

ES 1JL SMD – Die Gleichrichterdiode für zuverlässige Leistung in Ihren Projekten

Tauchen Sie ein in die Welt der Elektronik mit der ES 1JL SMD Gleichrichterdiode. Dieses kleine, aber leistungsstarke Bauteil ist ein unverzichtbarer Bestandteil für eine Vielzahl von Anwendungen, von der Stromversorgung bis hin zur Signalverarbeitung. Mit ihren beeindruckenden Spezifikationen und ihrer kompakten Bauweise bietet sie eine ideale Lösung für Ihre Projekte, egal ob Sie ein erfahrener Ingenieur oder ein begeisterter Hobbybastler sind.

Technische Daten, die überzeugen

Die ES 1JL SMD Gleichrichterdiode überzeugt mit ihren herausragenden technischen Daten, die eine zuverlässige und effiziente Leistung gewährleisten:

  • Sperrspannung (Vrrm): 600 V – Bietet eine hohe Sicherheit und Zuverlässigkeit auch bei anspruchsvollen Anwendungen.
  • Durchlassstrom (If): 1 A – Ermöglicht die Bewältigung von Strömen bis zu 1 Ampere, ideal für diverse Schaltungen.
  • Gehäuse: DO-219AB/Sub-SMA – Kompaktes SMD-Gehäuse für platzsparende Montage und effiziente Wärmeableitung.

Diese Spezifikationen machen die ES 1JL zu einer idealen Wahl für Anwendungen, bei denen es auf Zuverlässigkeit, Effizienz und kompakte Bauweise ankommt. Die hohe Sperrspannung schützt Ihre Schaltungen vor Überspannungen, während der ausreichende Durchlassstrom eine vielseitige Anwendung ermöglicht.

Warum die ES 1JL die richtige Wahl für Ihr Projekt ist

Die Auswahl der richtigen Gleichrichterdiode kann den Unterschied zwischen Erfolg und Misserfolg Ihres Projekts ausmachen. Die ES 1JL bietet Ihnen eine Reihe von Vorteilen, die sie zur idealen Wahl machen:

  • Zuverlässigkeit: Entwickelt für eine lange Lebensdauer und einen stabilen Betrieb, auch unter anspruchsvollen Bedingungen.
  • Effizienz: Geringe Verluste sorgen für eine hohe Energieeffizienz und schonen Ihre Ressourcen.
  • Kompaktheit: Das kleine SMD-Gehäuse ermöglicht eine platzsparende Montage und eröffnet neue Möglichkeiten für die Miniaturisierung Ihrer Schaltungen.
  • Vielseitigkeit: Geeignet für eine breite Palette von Anwendungen, von der Stromversorgung bis zur Signalverarbeitung.
  • Einfache Verarbeitung: Die SMD-Bauweise ermöglicht eine einfache und schnelle Montage auf Leiterplatten.

Stellen Sie sich vor, Sie arbeiten an einem Projekt, das eine zuverlässige und effiziente Stromversorgung benötigt. Mit der ES 1JL können Sie sicher sein, dass Ihre Schaltung stabil läuft und die Energie optimal genutzt wird. Oder vielleicht entwickeln Sie ein miniaturisiertes Gerät, bei dem jeder Millimeter zählt? Das kompakte Gehäuse der ES 1JL ermöglicht es Ihnen, Ihre Visionen ohne Kompromisse umzusetzen.

Anwendungsbereiche, die begeistern

Die ES 1JL SMD Gleichrichterdiode findet in einer Vielzahl von Anwendungen ihren Einsatz:

  • Stromversorgungen: Gleichrichtung von Wechselspannung in Gleichspannung für Netzteile und Ladegeräte.
  • LED-Beleuchtung: Schutz von LEDs vor Verpolung und Überspannung.
  • Solarenergie: Schutz von Solarmodulen vor Rückströmen.
  • Kfz-Elektronik: Einsatz in Steuergeräten und anderen elektronischen Komponenten im Fahrzeug.
  • Industrielle Automatisierung: Steuerung von Motoren und anderen Aktoren.
  • Haushaltsgeräte: Einsatz in Waschmaschinen, Kühlschränken und anderen elektronischen Geräten.

Ob Sie nun eine zuverlässige Stromversorgung für Ihr nächstes Elektronikprojekt benötigen, eine effiziente Lösung für Ihre LED-Beleuchtung suchen oder Ihre Solaranlage vor Rückströmen schützen möchten – die ES 1JL ist die perfekte Wahl. Ihre Vielseitigkeit und ihre herausragenden Eigenschaften machen sie zu einem unverzichtbaren Bauteil für jede Anwendung.

Technische Details im Überblick

Für detaillierte technische Informationen werfen Sie bitte einen Blick auf die folgende Tabelle:

Parameter Wert
Sperrspannung (Vrrm) 600 V
Durchlassstrom (If) 1 A
Spitzenstoßstrom (Ifsm) 30 A
Vorwärtsspannung (Vf) 1.1 V (typisch)
Sperrstrom (Ir) 5 µA (typisch)
Gehäuse DO-219AB/Sub-SMA
Betriebstemperaturbereich -55°C bis +150°C

Diese Tabelle gibt Ihnen einen umfassenden Überblick über die technischen Daten der ES 1JL und hilft Ihnen bei der Auswahl des richtigen Bauteils für Ihre Anwendung. Bitte beachten Sie, dass die typischen Werte je nach Hersteller und Produktionscharge variieren können.

Montagehinweise für eine optimale Leistung

Um die optimale Leistung der ES 1JL SMD Gleichrichterdiode zu gewährleisten, sollten Sie die folgenden Montagehinweise beachten:

  • Lötprofil: Beachten Sie das empfohlene Lötprofil des Herstellers, um eine Beschädigung der Diode während des Reflow-Lötprozesses zu vermeiden.
  • Wärmeableitung: Stellen Sie sicher, dass die Diode ausreichend Wärme ableiten kann, insbesondere bei höheren Strömen. Verwenden Sie gegebenenfalls Kühlkörper oder eine großzügige Kupferfläche auf der Leiterplatte.
  • ESD-Schutz: Beachten Sie die ESD-Schutzmaßnahmen, um eine Beschädigung der Diode durch elektrostatische Entladung zu vermeiden.
  • Polarität: Achten Sie auf die richtige Polarität beim Einbau der Diode. Eine falsche Polarität kann zu Schäden an der Diode und der Schaltung führen.

Durch die Beachtung dieser Montagehinweise können Sie sicherstellen, dass die ES 1JL SMD Gleichrichterdiode zuverlässig und effizient in Ihren Projekten funktioniert.

Erwecken Sie Ihre Ideen zum Leben

Die ES 1JL SMD Gleichrichterdiode ist mehr als nur ein Bauteil. Sie ist ein Schlüssel, der Ihnen die Tür zu neuen Möglichkeiten in der Welt der Elektronik öffnet. Mit ihrer Zuverlässigkeit, Effizienz und Vielseitigkeit können Sie Ihre kühnsten Ideen zum Leben erwecken und innovative Lösungen entwickeln.

Stellen Sie sich vor, Sie bauen ein energieeffizientes Beleuchtungssystem, das die Umwelt schont und gleichzeitig Ihre Energiekosten senkt. Oder Sie entwickeln ein kompaktes und leistungsstarkes Ladegerät für Ihre mobilen Geräte, das Sie überallhin mitnehmen können. Mit der ES 1JL sind Ihrer Kreativität keine Grenzen gesetzt.

Warten Sie nicht länger und entdecken Sie das Potenzial der ES 1JL SMD Gleichrichterdiode. Bestellen Sie noch heute und starten Sie Ihr nächstes Elektronikprojekt!

FAQ – Häufig gestellte Fragen zur ES 1JL SMD Gleichrichterdiode

Hier finden Sie Antworten auf häufig gestellte Fragen zur ES 1JL SMD Gleichrichterdiode:

  1. Was bedeutet die Bezeichnung SMD?

    SMD steht für „Surface Mount Device“ (oberflächenmontierbares Bauelement). Es bezieht sich auf Bauteile, die direkt auf die Oberfläche einer Leiterplatte gelötet werden, anstatt durch Löcher gesteckt zu werden. Dies ermöglicht eine dichtere Bestückung und Miniaturisierung von elektronischen Geräten.

  2. Wie erkenne ich die Polarität der Diode?

    Auf dem Gehäuse der ES 1JL SMD Gleichrichterdiode ist in der Regel eine Markierung (z.B. ein Strich oder ein Punkt) angebracht, die die Kathodenseite kennzeichnet. Die Anodenseite befindet sich gegenüber der Kathodenseite. Beachten Sie auch das Datenblatt des Herstellers für detaillierte Informationen.

  3. Kann ich die ES 1JL durch eine andere Diode ersetzen?

    Ja, Sie können die ES 1JL durch eine andere Gleichrichterdiode ersetzen, die ähnliche oder bessere Spezifikationen aufweist. Achten Sie dabei insbesondere auf die Sperrspannung (Vrrm), den Durchlassstrom (If) und das Gehäuse. Eine höhere Sperrspannung ist in der Regel unproblematisch, während der Durchlassstrom mindestens gleich hoch sein sollte.

  4. Welche Löttechnik ist für die ES 1JL geeignet?

    Die ES 1JL ist für die Reflow-Lötung geeignet. Beachten Sie das empfohlene Lötprofil des Herstellers, um eine Beschädigung der Diode zu vermeiden. Handlöten ist ebenfalls möglich, sollte aber nur von erfahrenen Anwendern durchgeführt werden, um eine Überhitzung der Diode zu vermeiden.

  5. Wo finde ich das Datenblatt für die ES 1JL?

    Das Datenblatt für die ES 1JL SMD Gleichrichterdiode finden Sie in der Regel auf der Website des Herstellers oder bei autorisierten Distributoren. Geben Sie einfach die Bezeichnung „ES 1JL“ in eine Suchmaschine ein, um das Datenblatt zu finden.

  6. Wie schütze ich die Diode vor ESD-Schäden?

    Um die ES 1JL SMD Gleichrichterdiode vor ESD-Schäden zu schützen, sollten Sie die üblichen ESD-Schutzmaßnahmen beachten. Dazu gehören das Tragen eines ESD-Armbands, die Verwendung einer ESD-Matte und die Lagerung der Diode in einer antistatischen Verpackung.

  7. Was passiert, wenn ich die Diode falsch herum einbaue?

    Wenn Sie die ES 1JL SMD Gleichrichterdiode falsch herum einbauen, wird sie in Sperrrichtung betrieben. In diesem Fall fließt kein Strom durch die Diode (bis zur Durchbruchspannung). Je nach Schaltung kann dies zu Fehlfunktionen oder Schäden an anderen Bauteilen führen. Achten Sie daher immer auf die richtige Polarität beim Einbau.

Bewertungen: 4.7 / 5. 398

Zusätzliche Informationen
Marke

TAIWAN-SEMICONDUCTORS
