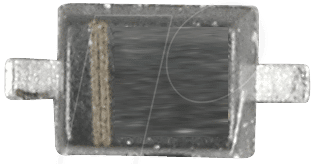

ES 1GL SMD – Gleichrichterdiode: Effiziente Gleichrichtung für anspruchsvolle Elektronikanwendungen
Die ES 1GL SMD ist die ideale Lösung für Entwickler und Techniker, die eine zuverlässige und leistungsfähige Gleichrichtung von Wechselspannung in kompakten elektronischen Schaltungen benötigen. Mit ihrer hohen Sperrspannung und dem moderaten Stromfluss eignet sie sich perfekt für den Einsatz in Netzteilen, Spannungsreglern und vielen weiteren Applikationen der modernen Elektronik, wo Effizienz und Platzbedarf entscheidend sind.
Überlegene Leistung und Zuverlässigkeit für Ihre Projekte
Im Vergleich zu herkömmlichen Gleichrichterdioden bietet die ES 1GL SMD eine optimierte Balance aus technischer Leistungsfähigkeit und physikalischer Robustheit. Die Wahl dieses speziellen Bauteils stellt sicher, dass Ihre Schaltungen stabil arbeiten und auch unter anspruchsvollen Bedingungen eine lange Lebensdauer aufweisen. Die integrierte Technologie und das sorgfältige Design minimieren Verluste und maximieren die Effizienz Ihrer Designs, was sich direkt in einer verbesserten Performance und reduzierten Wärmeentwicklung niederschlägt.
Kernkompetenzen der ES 1GL SMD
- Hohe Sperrspannung: Mit 400 V lassen sich auch höhere Wechselspannungsspitzen sicher beherrschen und unerwünschte Rückströme effektiv verhindern. Dies gewährleistet die Integrität nachgeschalteter Schaltungsteile.
- Effiziente Strombelastbarkeit: 1 A Dauerstrombelastbarkeit ermöglicht den Einsatz in einer Vielzahl von Standardanwendungen, von kleinen Netzteilen bis hin zu Signalverarbeitungsschaltungen.
- Kompakte Bauform: Das DO-219AB/Sub-SMA Gehäuse ist speziell für die Oberflächenmontage (SMD) konzipiert, was eine hohe Packungsdichte auf der Leiterplatte ermöglicht und ideal für platzkritische Designs ist.
- Geringer Leckstrom: Ein optimierter Leckstrom im Sperrzustand minimiert Energieverluste und trägt zur Gesamteffizienz der Schaltung bei.
- Schnelle Schaltzeiten: Die Diode zeichnet sich durch schnelle Schaltzeiten aus, was für Hochfrequenzanwendungen von entscheidender Bedeutung ist und eine präzise Signalformung ermöglicht.
- Breiter Temperaturbereich: Die robusten Materialeigenschaften erlauben den zuverlässigen Betrieb über einen weiten Temperaturbereich, was die Flexibilität bei der Anwendungsentwicklung erhöht.
Detaillierte Spezifikationen und technische Merkmale
Die ES 1GL SMD repräsentiert eine fortschrittliche Entwicklung im Bereich der Halbleitergleichrichter. Ihre Konstruktion ist auf maximale Zuverlässigkeit und minimalen Platzbedarf ausgelegt, was sie zu einem bevorzugten Bauteil für professionelle Anwendungen macht. Die Diodenoberfläche ist präzise gefertigt, um eine optimale Wärmeableitung und mechanische Stabilität auf der Leiterplatte zu gewährleisten.
Material und Aufbau
Das Gehäusematerial des DO-219AB/Sub-SMA ist ein hochtemperaturbeständiges Kunststoffmaterial, das den Anforderungen der Reflow-Lötverfahren problemlos standhält. Die interne Struktur der Diode basiert auf Silizium-Halbleitertechnologie, die durch optimierte Dotierprofile und eine präzise Passivierung eine hohe Performance im Dauerbetrieb garantiert. Die Anschlusspads sind für eine optimale Lötbarkeit und eine dauerhaft elektrische Verbindung ausgelegt.
Anwendungsgebiete und Einsatzmöglichkeiten
Diese Gleichrichterdiode ist prädestiniert für den Einsatz in einer Vielzahl von elektronischen Geräten und Systemen:
- Schaltnetzteile: Als Teil der Gleichrichterbrücke zur Umwandlung von Wechselstrom in Gleichstrom, wo ihre Sperrspannung und Strombelastbarkeit eine stabile Ausgangsspannung sicherstellen.
- Spannungsregler: Zur Vorfilterung und Glättung von Spannungen vor der Einspeisung in Spannungsreglerschaltungen, um eine saubere Gleichspannung zu erzielen.
- Schutzschaltungen: Zur Verhinderung von Rückströmen in empfindlichen Schaltungsteilen oder zur Polaritätsschutz.
- Signalverarbeitung: In Diodendetektoren und anderen Schaltungen zur Demodulation oder Gleichrichtung von HF-Signalen.
- Automobil-Elektronik: Aufgrund ihrer Robustheit und ihres Temperaturbereichs für den Einsatz in PKW und Nutzfahrzeugen geeignet.
- Industrielle Steuerungen: In Steuerungs- und Überwachungssystemen, wo Zuverlässigkeit oberste Priorität hat.
Technische Leistungsübersicht
| Eigenschaft | Spezifikation |
|---|---|
| Typ | Gleichrichterdiode |
| Modellbezeichnung | ES 1GL SMD |
| Maximale Sperrspannung (Vrrm) | 400 V |
| Maximale Dauerstrombelastbarkeit (If(AV)) | 1 A |
| Gehäuseform | DO-219AB / Sub-SMA |
| Durchlassspannung (Vf bei 1A) | Typischerweise unter 1.1 V, optimiert für geringe Verluste |
| Betriebstemperaturbereich | Breitbandig, für professionelle Anwendungen ausgelegt |
| Montageart | Oberflächenmontage (SMD) |
FAQ – Häufig gestellte Fragen zu ES 1GL SMD – Gleichrichterdiode, 400 V, 1 A, DO-219AB/Sub-SMA
Ist die ES 1GL SMD für Hochfrequenzanwendungen geeignet?
Ja, die ES 1GL SMD zeichnet sich durch schnelle Schaltzeiten aus, was sie für viele Hochfrequenzanwendungen, wie z.B. in HF-Detektoren oder schnellen Gleichrichterschaltungen, gut geeignet macht. Die spezifischen Eigenschaften wie die Reverse Recovery Time sind für eine präzise Signalverarbeitung optimiert.
Welche Vorteile bietet das DO-219AB/Sub-SMA Gehäuse gegenüber anderen SMD-Gehäusen?
Das DO-219AB/Sub-SMA Gehäuse ist bekannt für seine hohe thermische Leistung in Relation zu seiner geringen Größe. Es ermöglicht eine effiziente Wärmeableitung direkt auf die Leiterplatte und unterstützt eine hohe Integrationsdichte, was es ideal für moderne, kompakte Elektronikdesigns macht.
Kann die ES 1GL SMD auch für höhere Ströme als 1A eingesetzt werden?
Die spezifizierte Dauerstrombelastbarkeit von 1 A sollte nicht überschritten werden, um eine zuverlässige Funktion und eine lange Lebensdauer des Bauteils zu gewährleisten. Für höhere Stromanforderungen sind entsprechend dimensionierte Gleichrichterdioden erforderlich. Überstrom kann zu Überhitzung und zum Ausfall der Diode führen.
Wie wird die ES 1GL SMD korrekt auf der Leiterplatte montiert?
Die Montage erfolgt mittels Oberflächenmontage (SMD). Dabei ist auf eine sorgfältige Lötprozesskontrolle zu achten, insbesondere hinsichtlich der Temperatur und der Lotpaste. Die Anschlusspads der Diode müssen eine gute elektrische und mechanische Verbindung mit den Lötflächen der Leiterplatte eingehen.
Welche maximale Umgebungstemperatur kann die ES 1GL SMD verarbeiten?
Die ES 1GL SMD ist für einen breiten Betriebstemperaturbereich ausgelegt, der für typische industrielle und kommerzielle Elektronikanwendungen ausreichend ist. Die genauen Grenzwerte sind den detaillierten technischen Datenblättern des Herstellers zu entnehmen, aber sie ermöglicht den zuverlässigen Einsatz auch unter herausfordernden thermischen Bedingungen.
Ist die ES 1GL SMD eine Schottky-Diode oder eine Standard-Siliziumdiode?
Die ES 1GL SMD ist eine Standard-Siliziumgleichrichterdiode. Sie bietet eine hohe Sperrspannung und gute Effizienz für allgemeine Gleichrichtungszwecke. Schottky-Dioden haben typischerweise eine geringere Durchlassspannung, aber oft auch eine geringere Sperrspannung, was sie für spezielle Niederspannungsanwendungen prädestiniert.
Wo liegen die Hauptunterschiede zur ES 1GL (nicht-SMD Version)?
Der Hauptunterschied liegt in der Bauform und der Art der Montage. Die ES 1GL SMD ist speziell für die Oberflächenmontage auf Leiterplatten optimiert (DO-219AB/Sub-SMA), was eine höhere Integrationsdichte ermöglicht. Die nicht-SMD Versionen können andere Gehäusetypen haben und sind oft für Durchsteckmontage (THT) gedacht, was andere Design- und Platzierungsüberlegungen erfordert.
