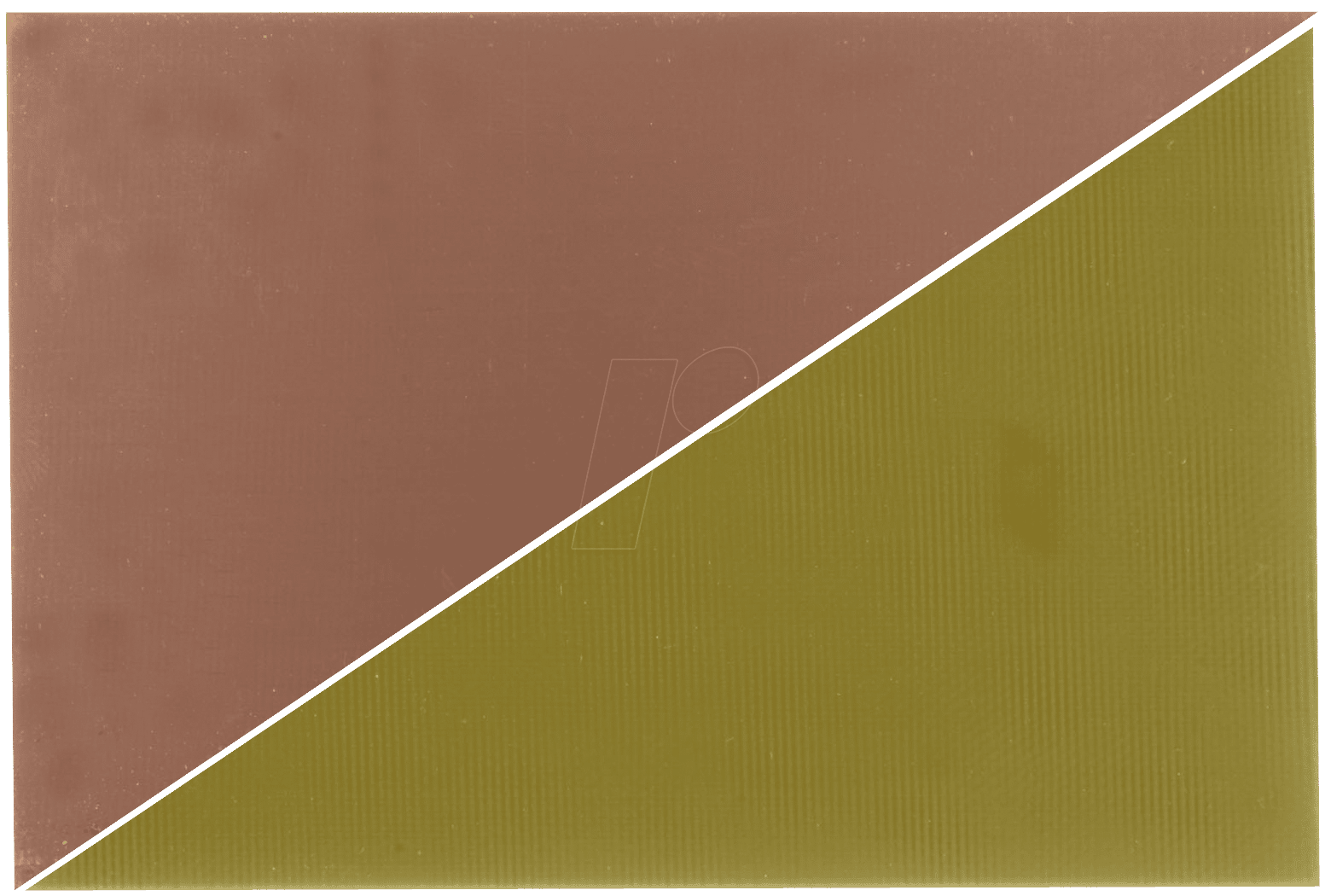

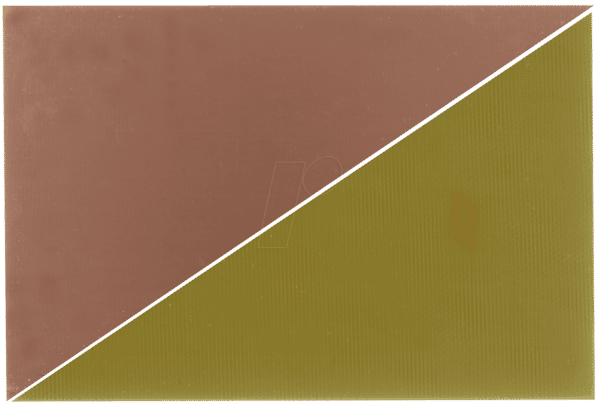

Entdecken Sie die EPCU 120X80: Ihre Hochleistungs-Epoxidplatine für anspruchsvolle Projekte
Suchen Sie nach einer zuverlässigen und stabilen Basis für Ihre elektronischen Schaltungen und Prototypen? Die EPCU 120X80 Platine, gefertigt aus robustem einseitigem Epoxidharz, bietet die ideale Lösung für Entwickler, Ingenieure und Hobbyisten, die Wert auf Langlebigkeit und präzise Verarbeitung legen. Diese Platine wurde konzipiert, um die Herausforderungen moderner Elektronikanwendungen zu meistern und eine solide Grundlage für Ihre Innovationen zu schaffen.
Optimale Leistung und Langlebigkeit durch hochwertiges Epoxidharz
Die EPCU 120X80 zeichnet sich durch ihr Substrat aus einem einseitigen Epoxidharz aus. Dieses Material ist bekannt für seine exzellenten dielektrischen Eigenschaften, hohe mechanische Festigkeit und gute thermische Beständigkeit. Im Vergleich zu minderwertigeren Materialien wie Papp- oder Phenolharzplattinen bietet Epoxidharz eine signifikant verbesserte Isolationsfähigkeit und eine höhere Widerstandsfähigkeit gegen Feuchtigkeit und chemische Einflüsse. Dies gewährleistet die Integrität Ihrer Schaltungen auch unter anspruchsvollen Umgebungsbedingungen und verlängert die Lebensdauer Ihrer Projekte erheblich.
Präzision und Vielseitigkeit für Ihre Anwendungen
Mit ihren kompakten Abmessungen von 120 x 80 mm bietet die EPCU 120X80 eine optimale Balance zwischen ausreichend Platz für Komponenten und Handhabbarkeit. Die einseitige Bestückung ermöglicht eine einfachere Verdrahtung und Lötung, was sie zu einer ausgezeichneten Wahl für Prototypen, Kleinserien und Lernprojekte macht. Die präzise gefertigte Oberfläche und die gleichmäßige Materialdicke sorgen für eine zuverlässige Lötbarkeit und reduzieren das Risiko von Kurzschlüssen oder kalten Lötstellen. Egal ob Sie an Audio-Verstärkern, Messgeräten, Steuerungen oder kreativen Elektronik-Gadgets arbeiten, diese Platine bietet die nötige Stabilität und Zuverlässigkeit.
Vorteile der EPCU 120X80 – Platine, Epoxyd, einseitig, 120 x 80 mm
- Hervorragende elektrische Isolation: Das Epoxidharzsubstrat bietet eine hohe Durchschlagsfestigkeit und minimiert das Risiko von Kriechströmen.
- Robuste mechanische Eigenschaften: Hohe Biegefestigkeit und Widerstandsfähigkeit gegen Bruch sorgen für Langlebigkeit Ihrer Schaltungen.
- Gute thermische Stabilität: Geeignet für Anwendungen mit moderater Wärmeentwicklung, ohne die Integrität der Platine zu beeinträchtigen.
- Einfache Verarbeitung: Die einseitige Bestückung und die präzise gefertigte Oberfläche erleichtern das Löten und die Komponentenplatzierung.
- Kompakte und handliche Abmessungen: 120 x 80 mm sind ideal für eine Vielzahl von Projektgrößen.
- Kosteneffiziente Lösung: Bietet ein ausgezeichnetes Preis-Leistungs-Verhältnis für hochwertige Prototypen und Projekte.
- Vielseitige Einsatzmöglichkeiten: Perfekt für Hobbyisten, Bildungseinrichtungen und professionelle Entwickler.
Technische Spezifikationen und Materialeigenschaften
| Merkmal | Beschreibung |
|---|---|
| Produkttyp | Universalplatine / Lochrasterplatine |
| Substratmaterial | Epoxidharz (einseitig) |
| Abmessungen (L x B) | 120 mm x 80 mm |
| Bestückungsseite | Einseitig |
| Lochdurchmesser | Standardmaße für gängige elektronische Bauteile (ca. 1 mm) |
| Lochraster | Gleichmäßig angeordnete Löcher für flexible Komponentenplatzierung |
| Oberfläche | Glatt und gleichmäßig für gute Lötbarkeit |
| Farbe des Substrats | Charakteristische braune oder grüne Färbung von Epoxidharzplatinen (abhängig von der genauen Ausführung) |
| Haltbarkeit & Isolation | Hohe elektrische Isolationseigenschaften und mechanische Stabilität durch Epoxidharz |
Tiefergehende Betrachtung der Materialeigenschaften und Fertigungsprozesse
Die Wahl des Substratmaterials ist entscheidend für die Leistungsfähigkeit und Zuverlässigkeit einer Leiterplatte. Bei der EPCU 120X80 kommt ein einseitiges Epoxidharz zum Einsatz, das sich durch seine ausgezeichneten isolierenden Eigenschaften auszeichnet. Diese sind darauf zurückzuführen, dass Epoxidharz eine sehr geringe Dielektrizitätskonstante und einen hohen Durchschlagswiderstand aufweist. Dies bedeutet, dass es elektrische Ladungen effektiv voneinander trennt und unerwünschte Strompfade, sogenannte Kriechströme, verhindert, selbst unter Bedingungen mit höherer Luftfeuchtigkeit oder variierenden Temperaturen. Die mechanische Festigkeit von Epoxidharz ist ebenfalls bemerkenswert. Es widersteht mechanischen Belastungen, wie Biegekräften oder Stößen, deutlich besser als viele andere Materialien. Dies schützt empfindliche Lötverbindungen und Komponenten vor Beschädigungen während des Zusammenbaus und im Betrieb.
Der Fertigungsprozess für einseitige Epoxidharzplatinen beinhaltet typischerweise das Aufbringen einer dünnen Kupferbahn auf eine Seite eines Trägermaterials aus Epoxidharz, das mit Glasfasergewebe verstärkt sein kann. Anschließend werden die gewünschten Leiterbahnen durch photolithografische Verfahren oder andere Ätztechniken erzeugt. Die Löcher für die Bauteilanschlüsse werden mechanisch gebohrt. Die gleichmäßige Dicke des Epoxidharzträgers und die präzise Positionierung der Kupferbahnen sind essenziell für eine gute Lötbarkeit und die Vermeidung von Lötbrücken. Die Oberfläche ist oft leicht rau oder strukturiert, um eine optimale Haftung des Lots während des Lötprozesses zu gewährleisten. Dies minimiert das Risiko von kalten Lötstellen oder schlechten Verbindungen, die zu intermittierenden Fehlfunktionen führen können. Die EPCU 120X80 ist so gefertigt, dass sie diese Anforderungen erfüllt und eine zuverlässige Basis für Ihre Schaltungen bietet.
Die Abmessungen von 120 x 80 mm sind strategisch gewählt. Diese Größe bietet ausreichend Fläche für die Platzierung einer moderaten Anzahl von Komponenten, wie sie typischerweise in vielen Amateurfunkgeräten, Sensorkreisen, kleinen Netzteilen oder Lernmodulen zu finden sind. Gleichzeitig ist die Platine kompakt genug, um in Gehäuse mit begrenztem Platzangebot integriert zu werden, und bleibt dabei einfach zu handhaben, auch für Personen mit weniger Erfahrung im Platinenbau. Die einseitige Bestückung vereinfacht den Layout-Prozess und reduziert die Komplexität des Designs, da alle Verbindungen auf einer Ebene erfolgen. Dies ist besonders vorteilhaft für visuelle Inspektionen und Fehlerbehebung.
Einsatzmöglichkeiten: Von Prototypen bis hin zu spezialisierten Anwendungen
Die Vielseitigkeit der EPCU 120X80 ermöglicht ihren Einsatz in einer breiten Palette von Projekten. Für Studierende und Hobbyisten bietet sie eine hervorragende Plattform, um Schaltungsdesigns zu entwickeln und praktische Erfahrungen im Löten und Schaltungsaufbau zu sammeln. Sie ist ideal für Projekte, die eine stabile und zuverlässige Grundlage erfordern, wie z.B. Audio-Verstärker, einfache Mikrocontroller-Projekte mit Arduino oder Raspberry Pi, DIY-Beleuchtungssysteme oder Experimente mit Sensoren und Aktoren. Im professionellen Umfeld kann die EPCU 120X80 für die Erstellung von Funktionsmustern und Proof-of-Concept-Prototypen genutzt werden, bevor die Schaltung auf eine kundenspezifische mehrlagige Leiterplatte übertragen wird.
Auch für spezialisierte Anwendungen, bei denen es auf Kosteneffizienz und einfache Handhabung ankommt, ist die EPCU 120X80 eine ausgezeichnete Wahl. Sie eignet sich für den Bau von Steuerungen für kleine Maschinen, Überwachungsgeräten, Lernspielzeug oder auch für Reparaturen und Modifikationen bestehender Elektronik.
FAQ – Häufig gestellte Fragen zu EPCU 120X80 – Platine, Epoxyd, einseitig, 120 x 80 mm
Was genau bedeutet einseitige Platine?
Eine einseitige Platine bedeutet, dass die leitfähigen Kupferbahnen, die die elektronischen Komponenten miteinander verbinden, nur auf einer Seite des Substratmaterials (in diesem Fall Epoxidharz) angebracht sind. Dies vereinfacht das Layout und die Verdrahtung, insbesondere für einfachere Schaltungen.
Ist Epoxidharz das beste Material für Leiterplatten?
Epoxidharz ist ein sehr beliebtes und weit verbreitetes Material für Leiterplatten, insbesondere für einseitige und doppelseitige Platinen. Es bietet eine gute Balance aus elektrischer Isolation, mechanischer Festigkeit und Kosteneffizienz. Für sehr anspruchsvolle Anwendungen, wie z.B. Hochfrequenztechnik oder extrem hohe Temperaturen, können spezialisierte Materialien wie FR-4 (Glasfaser-verstärktes Epoxidharz) oder Teflon-basierte Substrate notwendig sein. Für die meisten gängigen Projekte bietet Epoxidharz jedoch eine hervorragende Leistung.
Wie werden Komponenten auf der EPCU 120X80 befestigt?
Die Komponenten werden typischerweise durch ihre Anschlussdrähte oder Pins gesteckt und dann mit Lötzinn an den Kupferbahnen der Platine befestigt. Die vorgebohrten Löcher auf der Platine dienen als Führung und Halt für die Bauteile.
Welche Art von Bauteilen kann ich auf dieser Platine montieren?
Sie können eine breite Palette von bedrahteten elektronischen Bauteilen montieren, darunter Widerstände, Kondensatoren, Dioden, Transistoren, ICs (integrierte Schaltungen) mit entsprechenden Sockeln, Relais und Steckverbinder. Die Lochgröße ist für die meisten Standardbauteile geeignet.
Ist diese Platine für den Einsatz im Freien geeignet?
Die EPCU 120X80 aus Epoxidharz bietet eine gute Beständigkeit gegen Feuchtigkeit und Umwelteinflüsse. Für den direkten Außeneinsatz, insbesondere bei extremen Wetterbedingungen oder starker UV-Strahlung, sollte die Platine jedoch zusätzlich geschützt werden, z.B. durch ein geeignetes Gehäuse.
Wie wichtig ist die einseitige Beschichtung für die Funktionalität?
Die einseitige Beschichtung vereinfacht den Aufbau von Schaltungen erheblich. Bei mehrlagigen Platinen (doppelseitig oder mehrlagig) sind komplexere Verbindungen zwischen den Lagen notwendig, was das Design und die Fertigung komplizierter macht. Für viele Projekte ist eine einseitige Platine vollkommen ausreichend und bietet eine gute Grundlage für das Verständnis elektronischer Schaltungen.
Woher weiß ich, ob die Lochgröße für meine Bauteile passt?
Die Standardlochgrößen auf Universalplatinen sind in der Regel für die meisten bedrahteten elektronischen Bauteile ausgelegt. Die gängigen Lochdurchmesser liegen oft im Bereich von 0,8 mm bis 1,2 mm. Wenn Sie unsicher sind, empfiehlt es sich, die Abmessungen der Anschlussdrähte Ihrer Bauteile mit typischen Spezifikationen für Lochrasterplatinen zu vergleichen.
