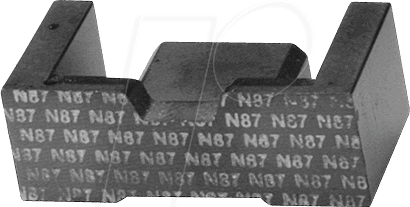

EPCO B66423-G-X1 – Der Hochleistungs-Ferritkern für anspruchsvolle Signal- und Leistungselektronik
Stellen Sie sich unerwünschte hochfrequente Störungen vor, die die Integrität Ihrer empfindlichen elektronischen Schaltungen beeinträchtigen oder die Effizienz Ihrer Energieübertragungssysteme mindern. Der EPCO B66423-G-X1 Ferritkern mit seinem spezialisierten N87-Material ist die definitive Lösung für Ingenieure, Entwickler und Technikbegeisterte, die eine präzise und zuverlässige Filterung von Hochfrequenzrauschen und elektromagnetischen Interferenzen (EMI) benötigen. Ideal für den Einsatz in anspruchsvollen Anwendungen wie Netzfiltern, Drosseln, Transformatoren und Entstörkomponenten, minimiert dieses Kernmaterial effektiv Gleichtakt- und Gegentaktstörungen, um die Leistung und Signalqualität Ihrer Systeme zu optimieren.
Warum EPCO B66423-G-X1 mit N87-Material die überlegene Wahl ist
Während herkömmliche Ferritkerne oft nur begrenzte Leistung bei spezifischen Frequenzbereichen bieten, zeichnet sich der EPCO B66423-G-X1 durch die einzigartigen Eigenschaften seines N87-Materials aus. Dieses spezialisierte Sinterferrit ist gezielt für hervorragende magnetische Eigenschaften im relevanten Frequenzbereich entwickelt worden, was eine signifikant höhere Dämpfung von Störsignalen ermöglicht. Die Optimierung der Permeabilität und des Verlustfaktors des N87-Materials gewährleistet eine effiziente Energieabsorption und -ableitung, was ihn zu einer überlegenen Wahl gegenüber Standardmaterialien wie N2 oder N3 macht, die für weniger anspruchsvolle Anwendungen konzipiert sind.
Optimale Leistung durch fortschrittliches N87-Material
Das Kernstück des EPCO B66423-G-X1 bildet das N87-Material, ein Mangan-Zink-Ferrit, das speziell für seine herausragenden HF-Entstörungsfähigkeiten bekannt ist. Dieses Material bietet eine hohe Anfangspermeabilität, die eine effektive Induktivität auch bei niedrigen Feldstärken ermöglicht, gepaart mit einem vergleichsweise niedrigen Verlustfaktor über einen breiten Frequenzbereich. Dies resultiert in einer effizienten Absorption von Energie im Bereich von Kilohertz bis hin zu mehreren Megahertz, was ihn zu einer idealen Komponente für die Unterdrückung von leitungsgebundenen Störungen macht. Die thermische Stabilität des N87-Materials gewährleistet zudem eine konstante Leistung über einen erweiterten Temperaturbereich, was für zuverlässige Operationen in verschiedenen Umgebungen unerlässlich ist.
Vorteile des EPCO B66423-G-X1 Ferritkerns
- Effektive EMI-Unterdrückung: Das N87-Material bietet eine ausgezeichnete Dämpfung von Gleichtakt- und Gegentaktstörungen, was die Signalqualität und die elektromagnetische Verträglichkeit (EMV) von elektronischen Geräten verbessert.
- Hohe Anfangspermeabilität: Ermöglicht die Erzeugung hoher Induktivitäten bei geringen Abmessungen, was zu kompakteren Designs führt.
- Breiter Frequenzbereich: Zeigt effektive Entstörungsfähigkeiten über einen breiten Frequenzbereich, was ihn vielseitig einsetzbar macht.
- Geringer Verlustfaktor: Reduziert die unerwünschte Umwandlung von HF-Energie in Wärme, was die Effizienz des Systems steigert und Überhitzung vermeidet.
- Hohe Sättigungsinduktion: Ermöglicht die Verarbeitung höherer Stromstärken, ohne dass die Kernsättigung die Leistung beeinträchtigt.
- Thermische Stabilität: Bietet zuverlässige Leistung über einen weiten Temperaturbereich, essentiell für langlebige und robuste Anwendungen.
- Materialspezifische Zuverlässigkeit: Das N87-Material von EPCO steht für höchste Qualitätsstandards und konsistente Performance.
Technische Spezifikationen und Materialeigenschaften
| Merkmal | Spezifikation |
|---|---|
| Modellnummer | EPCO B66423-G-X1 |
| Material | N87 (Mangan-Zink-Ferrit) |
| Anfangspemeabilität (µi) | Hoch (spezifisch für N87, typisch im Bereich von 1500 – 2500, je nach Frequenz und Messbedingungen) |
| Verlustfaktor (tan δ/µi) | Niedrig über einen breiten Frequenzbereich, optimiert für HF-Entstörung |
| Betriebstemperaturbereich | Erweitert, ausgelegt für industrielle und professionelle Anwendungen (typisch -40°C bis +125°C) |
| Sättigungsinduktion (Bsat) | Hoch, ermöglicht hohe Strombelastbarkeit |
| Anwendungen | EMI-Filterung, Entstördrosseln, Transformatorenkerne, Signal-Entstörung |
| Formfaktor | Ringkern (Toroid) – optimiert für maximale Effizienz und minimale Abstrahlung |
| Produktspezifische Vorteile | Hervorragende Hochfrequenz-Dämpfungseigenschaften, hohe Effizienz, Zuverlässigkeit und Langlebigkeit durch spezialisierte Materialformulierung und Fertigungsprozesse. |
Konkrete Anwendungsfelder für den EPCO B66423-G-X1
Die Vielseitigkeit des EPCO B66423-G-X1 Ferritkerns, gespeist durch die exzellenten Eigenschaften des N87-Materials, eröffnet ein breites Spektrum an Einsatzmöglichkeiten in der modernen Elektronikentwicklung. In der Leistungselektronik spielt dieser Kern eine entscheidende Rolle bei der Entkopplung von Schaltnetzteilen. Durch die Integration in Netzfilter werden hochfrequente Störspannungen, die durch schnelle Schaltvorgänge entstehen, effektiv gedämpft, bevor sie ins Stromnetz gelangen oder andere sensible Komponenten des Geräts beeinflussen. Dies ist unerlässlich für die Einhaltung strenger EMV-Normen und für die Sicherstellung einer sauberen Stromversorgung für nachgeschaltete Schaltungen.
Ebenso profitiert die Signalverarbeitung von diesem hochleistungsfähigen Ferritkern. In Datenleitungen, wie sie beispielsweise in USB- oder HDMI-Kabeln verwendet werden, können Hochfrequenzstörungen die Integrität der übertragenen Daten gefährden und zu Fehlern führen. Ein auf die Datenleitung aufgebrachter Ferritkern, oft als „Ferrite Bead“ bezeichnet, fungiert als hochfrequenter Sperrkreis. Er dämpft effektiv die unerwünschten Störfrequenzen, während die Nutzdaten, die bei niedrigeren Frequenzen liegen, unbeeinträchtigt passieren können. Das N87-Material ist hierbei besonders wertvoll, da es eine starke Dämpfung über einen breiten Frequenzbereich bietet, der für moderne Hochgeschwindigkeitsdatenübertragungen relevant ist.
Auch in der Medizintechnik, wo höchste Zuverlässigkeit und minimale Störeinwirkungen auf empfindliche Diagnosegeräte und Patientenmonitore gefordert sind, ist die präzise EMI-Unterdrückung durch Ferritkerne wie den EPCO B66423-G-X1 von kritischer Bedeutung. Die Fähigkeit, Gleichtaktstörungen auf Strom- und Signalleitungen zu eliminieren, trägt maßgeblich zur Betriebssicherheit und Genauigkeit medizinischer Geräte bei.
FAQ – Häufig gestellte Fragen zu EPCO B66423-G-X1 – Ferritkern, Material: N87
Was ist der Hauptvorteil des N87-Materials im Vergleich zu anderen Ferriten?
Das N87-Material zeichnet sich durch eine optimierte Kombination aus hoher Anfangspermeabilität und niedrigem Verlustfaktor über einen breiten Frequenzbereich aus. Dies ermöglicht eine effektivere Unterdrückung von Hochfrequenzstörungen und EMI, insbesondere in anspruchsvollen Anwendungen, wo andere Materialien an ihre Grenzen stoßen.
In welchen Frequenzbereichen ist der EPCO B66423-G-X1 besonders effektiv?
Der EPCO B66423-G-X1 mit seinem N87-Material ist primär für die Entstörung im Kilohertz- bis in den niedrigen Megahertz-Bereich optimiert. Dies deckt die Frequenzen ab, bei denen die meisten leitungsgebundenen und Gleichtaktstörungen in Stromversorgungen und Datenleitungen auftreten.
Welche Art von Störungen kann dieser Ferritkern unterdrücken?
Dieser Ferritkern ist besonders effektiv bei der Unterdrückung von Gleichtaktstörungen (Common-Mode Noise) und Gegentaktstörungen (Differential-Mode Noise). Dies sind die häufigsten Formen von EMI, die in elektronischen Geräten auftreten.
Kann der EPCO B66423-G-X1 auch in Hochstromanwendungen eingesetzt werden?
Ja, das N87-Material weist eine hohe Sättigungsinduktion (Bsat) auf, was bedeutet, dass der Kern auch bei höheren Stromstärken seine magnetischen Eigenschaften beibehält und eine effektive Entstörung gewährleistet, ohne in Sättigung zu geraten.
Wie wird dieser Ferritkern typischerweise in einer Schaltung montiert?
Der Ringkern (Toroid) des EPCO B66423-G-X1 wird üblicherweise über die zu entstörenden Kabel oder Leitungen geführt. Die Anzahl der Wicklungen des Kabels durch den Kern bestimmt die resultierende Induktivität und somit die Effektivität der Entstörung bei einer bestimmten Frequenz.
Ist die Anwendung des N87-Materials für bestimmte Branchen besser geeignet?
Aufgrund seiner leistungsstarken Entstörungsfähigkeiten und thermischen Stabilität eignet sich das N87-Material hervorragend für anspruchsvolle Branchen wie die Automobilindustrie, Telekommunikation, Medizintechnik und industrielle Automatisierung, wo Zuverlässigkeit und EMV von höchster Bedeutung sind.
Was bedeutet die Kennzeichnung „B66423-G-X1“?
Diese Kennzeichnung identifiziert das spezifische Modell und die Ausführung des Ferritkerns von EPCO. Sie ermöglicht eine präzise Identifikation und Spezifikation für technische Dokumentationen und Bestellvorgänge.
