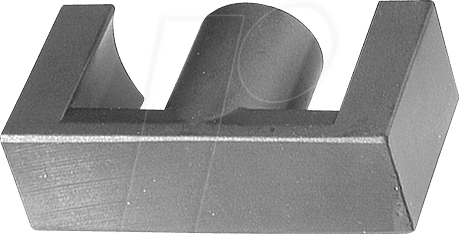

Entstörung mit Präzision: Der EPCO B66363-G-X1 Ferritkern
Für Ingenieure, Entwickler und Technik-Enthusiasten, die unerwünschte elektromagnetische Störungen (EMI) effektiv unterdrücken müssen, bietet der EPCO B66363-G-X1 Ferritkern eine herausragende Lösung. Dieses präzise gefertigte Bauteil mit einer Induktivität von 2 µH und dem hochwertigen N87 Ferritmaterial ist darauf ausgelegt, die Signalintegrität in sensiblen elektronischen Schaltungen zu gewährleisten und die Einhaltung von EMV-Richtlinien zu erleichtern.
Innovative EMI-Unterdrückung dank N87 Ferritmaterial
Der Kern des EPCO B66363-G-X1 bildet das spezielle N87 Ferritmaterial. Dieses Material zeichnet sich durch seine exzellenten magnetischen Eigenschaften im Hochfrequenzbereich aus. Die hohe Permeabilität von N87 ermöglicht eine effiziente Absorption von hochfrequenten Störsignalen, die über Leiterbahnen und Kabel übertragen werden. Im Gegensatz zu Standardferriten, die oft in geringerer Qualität gefertigt werden, bietet N87 eine konsistentere und über einen breiteren Frequenzbereich wirksamere Entstörung. Dies minimiert das Risiko von Fehlfunktionen, Datenkorruption und unerlaubten Abstrahlungen, was insbesondere in anspruchsvollen Applikationen wie Industrieautomation, Telekommunikation und Medizintechnik von entscheidender Bedeutung ist.
Überragende Leistung und Vielseitigkeit
Die Wahl des EPCO B66363-G-X1 Ferritkerns stellt eine deutliche Verbesserung gegenüber generischen Entstörlösungen dar. Seine spezifische Induktivität von 2 µH ist präzise auf eine breite Palette von Anwendungen abgestimmt, wo die Unterdrückung von Gleichtaktstörungen im typischen Bereich von Kilohertz bis Megahertz gefordert ist. Die robuste Konstruktion und die hohe Qualität der verwendeten Materialien gewährleisten eine lange Lebensdauer und Zuverlässigkeit, selbst unter anspruchsvollen Umgebungsbedingungen.
- Effektive Hochfrequenz-Dämpfung: Das N87 Material absorbiert gezielt Störsignale und verbessert die Signalqualität.
- Gleichmäßige Leistungscharakteristik: Konstante Entstörwirkung über einen weiten Frequenzbereich hinweg.
- Zuverlässigkeit und Langlebigkeit: Hergestellt für den professionellen Einsatz unter kontinuierlicher Belastung.
- Verbesserte EMV-Konformität: Unterstützt die Einhaltung strenger elektromagnetischer Verträglichkeitsnormen.
- Präzise Induktivität: Die 2 µH Induktivität ist optimal für viele Standard-Entstöraufgaben konzipiert.
- Einfache Integration: Konzipiert für eine unkomplizierte Implementierung in bestehende oder neue Schaltungsdesigns.
Technische Spezifikationen und Qualitätsmerkmale
| Merkmal | Details |
|---|---|
| Produktname | EPCO B66363-G-X1 – Ferritkern |
| Induktivität | 2 µH (Mikrohenry) |
| Materialtyp | N87 Ferrit |
| Anwendungsbereich | EMI-Entstörung, Signalintegrität, Gleichtaktunterdrückung |
| Betriebstemperaturbereich | Typischerweise -40°C bis +125°C (je nach spezifischem Datenblatt des Herstellers für N87-Material) |
| Formfaktor | Schaltkern (Toroidal/Ringkern) – präzise Abmessungen für optimale Wicklung und Montage. |
| Vorteile des N87 Materials | Hohe Permeabilität im Hochfrequenzbereich, gute Leistung bei höheren Temperaturen, geringe Verluste im Arbeitsfrequenzband. |
| Konformität | Entwickelt zur Unterstützung von Normen wie IEC, CISPR für elektromagnetische Verträglichkeit. |
Tiefergehende Betrachtung des N87 Ferritmaterials
Das N87 Ferrit ist eine spezialisierte Materialklasse, die für ihre Eignung zur Entstörung im Frequenzbereich von einigen hundert Kilohertz bis in den niedrigen Gigahertz-Bereich bekannt ist. Seine charakteristische Schleifenfläche im Hystereseschleifen-Diagramm deutet auf eine hohe Sättigungsflussdichte hin, kombiniert mit moderaten Verlusten bei den für die Entstörung relevanten Frequenzen. Dies bedeutet, dass der Kern auch bei höheren Strombelastungen seine entstörenden Eigenschaften beibehält und keine signifikante Erwärmung erfährt, die die Leistung beeinträchtigen könnte. Die Auswahl von N87 für den EPCO B66363-G-X1 ist somit eine strategische Entscheidung, um eine effektive und stabile EMI-Unterdrückung zu gewährleisten, was ihn von Ferriten mit breiterer, aber weniger spezialisierter Charakteristik abhebt. Die präzise Induktivität von 2 µH ist ein weiterer entscheidender Faktor, der durch die Wahl des Kernmaterials und dessen Abmessungen erreicht wird. Diese Induktivität ist oft ein kritischer Wert für die effektive Dämpfung von Gleichtaktstörungen in Stromversorgungsleitungen oder Datenkabeln, wo sie als Reaktanz gegen die unerwünschten Frequenzen wirkt.
Einsatzgebiete und Anwendungsbeispiele
Der EPCO B66363-G-X1 Ferritkern findet breite Anwendung in diversen technologischen Bereichen, wo die Kontrolle von elektromagnetischen Emissionen und die Aufrechterhaltung der Signalintegrität oberste Priorität haben:
- Stromversorgungsfilter: Zur Reduzierung von Rauschen und Störungen, die von Schaltnetzteilen (SMPS) in Computern, Servern und Industriesteuerungen ausgehen.
- Datenleitungsentstörung: Schutz von USB-, Ethernet- und anderen Kommunikationsleitungen vor externen Störfeldern und Reduzierung eigener Abstrahlungen.
- Automobilindustrie: Entstörung von Bordnetzsystemen, Infotainmentsystemen und Fahrerassistenzsystemen (ADAS), um die Zuverlässigkeit zu erhöhen und Fehlfunktionen zu vermeiden.
- Medizintechnik: Sicherstellung der störungsfreien Funktion von medizinischen Geräten, wo EMV-Konformität entscheidend für die Patientensicherheit ist.
- Telekommunikation: Filterung in Basisstationen, Routern und anderen Netzwerkkomponenten zur Gewährleistung stabiler Verbindungen.
- Industrielle Steuerungssysteme: Entstörung von Sensoren, Aktoren und Steuergeräten in Fertigungsanlagen, um die Prozessstabilität zu sichern.
- Audio- und Videotechnik: Reduzierung von Brummen und Störgeräuschen in hochwertigen Audiogeräten und professionellen Videoanlagen.
Häufig gestellte Fragen (FAQ) zu EPCO B66363-G-X1 – Ferritkern, 2 µH, Material: N87
Was genau ist ein Ferritkern und wozu dient er?
Ein Ferritkern ist ein magnetisches Bauteil, das aus speziellen ferritischen Materialien besteht. Er wird hauptsächlich zur Entstörung von elektrischen Signalen und Leitungen eingesetzt, indem er unerwünschte hochfrequente elektromagnetische Störungen (EMI) absorbiert oder dämpft. Dadurch verbessert er die Signalqualität und hilft, die Einhaltung von EMV-Richtlinien zu gewährleisten.
Warum ist das N87 Material für diesen Ferritkern von Vorteil?
Das N87 Ferritmaterial bietet eine hohe Permeabilität im für die Entstörung relevanten Frequenzbereich und zeichnet sich durch gute Leistungseigenschaften auch bei höheren Temperaturen aus. Dies führt zu einer konsistenten und effektiven Dämpfung von Störsignalen über einen breiten Anwendungsbereich hinweg, was es zu einer überlegenen Wahl gegenüber Standardferriten für anspruchsvolle Anwendungen macht.
Welche Art von Störungen kann der EPCO B66363-G-X1 Ferritkern am effektivsten unterdrücken?
Dieser Ferritkern ist besonders effektiv bei der Unterdrückung von hochfrequenten Gleichtaktstörungen, die sich oft über Stromversorgungs- und Datenleitungen ausbreiten. Seine spezifische Induktivität und das N87 Material sind optimiert für Frequenzen im Bereich von Kilohertz bis Megahertz, die typische Störbereiche in vielen elektronischen Geräten abdecken.
Ist die Induktivität von 2 µH für meine Anwendung geeignet?
Die Induktivität von 2 µH ist ein Standardwert, der für eine Vielzahl von Entstörungsaufgaben in Stromversorgungsleitungen und Datenkabeln gut geeignet ist. Für eine exakte Bestimmung der optimalen Induktivität für Ihre spezifische Anwendung sollten jedoch immer die Frequenzbereiche der zu unterdrückenden Störungen und die Impedanzen der Schaltung betrachtet werden. Oftmals sind 2 µH ein guter Ausgangspunkt für allgemeine Entstörmaßnahmen.
Wie wird ein Ferritkern wie der EPCO B66363-G-X1 typischerweise in einer Schaltung eingesetzt?
Ferritkerne werden üblicherweise als Einsteckkerne oder Aufsteckkerne verwendet, indem sie über ein Kabel oder eine Leiterbahn geführt werden. Bei diesem Ringkernmodell (oft als „Clamp-on“ oder „Snap-on“ bezeichnet) wird der Kern um das zu entstörende Kabel gelegt und dann geschlossen. Die Wicklung von Spulen um den Kern ist eine weitere gängige Methode zur Realisierung spezifischer Induktivitäten.
Welche Lebensdauer kann ich von diesem Ferritkern erwarten?
Bei sachgemäßer Anwendung und innerhalb der spezifizierten Betriebstemperaturbereiche sind Ferritkerne wie der EPCO B66363-G-X1 aus N87 Material sehr langlebig. Sie unterliegen keinem Verschleiß im klassischen Sinne, solange sie nicht physikalisch beschädigt werden oder über ihre thermischen oder magnetischen Grenzen hinaus betrieben werden. Die Lebensdauer ist daher in der Regel sehr hoch.
In welchen Geräten oder Systemen ist die Verwendung eines solchen Ferritkerns am häufigsten?
Sie finden sich häufig in Computern und Peripheriegeräten (USB-Kabel, Netzteilkabel), audiovisuellen Geräten, industriellen Steuerungen, Automobilkomponenten, Telekommunikationsgeräten und medizinischen Instrumenten. Überall dort, wo EMV-Richtlinien eingehalten werden müssen und Signalintegrität wichtig ist, kommen solche Entstörlösungen zum Einsatz.
