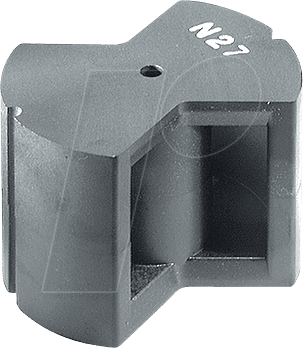

EPCO B65646-A250 – Hochleistungs-Ferritkernsatz für anspruchsvolle EMV-Anwendungen
Elektronische Komponenten sind zunehmend Störungen durch hochfrequente elektromagnetische Felder (EMV) ausgesetzt, was zu Leistungseinbußen und Fehlfunktionen führen kann. Der EPCO B65646-A250 Ferritkernsatz mit einer Induktivität von 315 nH und dem N27 Material ist die präzise Lösung, um unerwünschte Störsignale effektiv zu dämpfen. Entwickelt für Ingenieure und Techniker, die auf maximale Signalintegrität und Betriebssicherheit angewiesen sind, bietet dieser Ferritkernsatz eine überlegene Leistung gegenüber Standardlösungen, indem er gezielt hochfrequente Rauschkomponenten eliminiert.
Die Vorteile des EPCO B65646-A250 Ferritkernsatzes
Die Auswahl des richtigen Ferritkerns ist entscheidend für die Optimierung von Schaltungsdesigns in Bezug auf EMV. Der EPCO B65646-A250 zeichnet sich durch eine Reihe von Vorteilen aus, die ihn zur idealen Wahl für professionelle Anwendungen machen:
- Optimale Dämpfung von Hochfrequenzstörungen: Mit einer Nenninduktivität von 315 nH ist dieser Ferritkernsatz speziell darauf ausgelegt, hochfrequente Störungen im relevanten Frequenzbereich effektiv zu absorbieren und zu eliminieren. Dies gewährleistet eine höhere Signalqualität und Stabilität Ihrer elektronischen Systeme.
- Überlegenes Material N27: Das N27 Ferritmaterial bietet eine exzellente Kombination aus Permeabilität und Verlustfaktor bei hohen Frequenzen. Dies ermöglicht eine hohe Dämpfungsleistung, ohne die gewünschten Signale negativ zu beeinflussen. Im Vergleich zu anderen Materialien bietet N27 eine verbesserte Leistung über einen breiteren Frequenzbereich, was ihn vielseitig einsetzbar macht.
- Kompaktes Design für flexible Integration: Der Ferritkernsatz ist so konzipiert, dass er platzsparend in verschiedenen elektronischen Geräten und Schaltungen integriert werden kann. Seine Bauform erleichtert die Implementierung, selbst in Umgebungen mit begrenztem Bauraum.
- Hohe Zuverlässigkeit und Langlebigkeit: Hergestellt nach strengen Qualitätsstandards, garantiert der EPCO B65646-A250 eine gleichbleibend hohe Leistung und eine lange Lebensdauer. Dies reduziert den Wartungsaufwand und erhöht die Gesamtzuverlässigkeit Ihrer Produkte.
- Verbesserte Systemleistung und Stabilität: Durch die effektive Unterdrückung von EMV-Störungen trägt dieser Ferritkernsatz maßgeblich zur Verbesserung der Gesamtleistung und Betriebsstabilität Ihrer elektronischen Systeme bei. Dies ist insbesondere in kritischen Anwendungen wie der Medizintechnik, Telekommunikation und industriellen Automatisierung von großer Bedeutung.
- Konforme Entkopplung von Signalwegen: Der Kern kann um Kabel oder Leiterbahnen gelegt werden, um unerwünschte Kopplungen zwischen verschiedenen Signalwegen zu verhindern und die Signalintegrität zu schützen. Dies ist ein grundlegender Schritt zur Vermeidung von Interferenzen.
- Effiziente Wärmeableitung: Das N27 Material ist bekannt für seine guten thermischen Eigenschaften, die eine effiziente Wärmeableitung ermöglichen. Dies ist entscheidend, um Überhitzung und potenzielle Beschädigungen der Komponente oder umliegender Bauteile zu vermeiden.
Technische Spezifikationen und Materialeigenschaften
Der EPCO B65646-A250 Ferritkernsatz vereint fortschrittliche Materialwissenschaft mit präziser Fertigung, um den höchsten Anforderungen gerecht zu werden. Die detaillierten Spezifikationen sind entscheidend für die Auswahl und Integration in komplexe Schaltungen.
| Eigenschaft | Beschreibung |
|---|---|
| Produktname | EPCO B65646-A250 – Ferritkernsatz |
| Nenninduktivität | 315 nH |
| Ferritmaterial | N27 |
| Anwendungsfrequenzbereich | Optimiert für den Einsatz im MHz-Bereich, typisch für gängige digitale Schnittstellen und Stromversorgungen. Spezifische Werte hängen von der Anwendung ab. |
| Maximaler Strombelastbarkeit | Abhängig von der Geometrie und den Umgebungsbedingungen. Eine detaillierte Auslegung ist für spezifische Anwendungen erforderlich, um Überhitzung zu vermeiden. |
| Betriebstemperaturbereich | Typischerweise von -40°C bis +125°C, was eine breite Palette von Umgebungsbedingungen abdeckt. |
| Formfaktor | Kompakter Kern, ideal für Kabel oder zur Montage auf Leiterplatten. Ermöglicht eine effiziente EMV-Filterung. |
| Farbe | Standard-Ferritfarbe (grau/schwarz), kann je nach Hersteller leicht variieren. |
| Konformität | Entspricht gängigen Industriestandards für elektronische Bauteile, weitere spezifische Zertifizierungen können je nach Anwendung relevant sein. |
Einsatzbereiche und Anwendungsfelder
Der EPCO B65646-A250 Ferritkernsatz mit N27 Material ist aufgrund seiner spezifischen Eigenschaften prädestiniert für eine Vielzahl von anspruchsvollen Anwendungen, bei denen EMV-Filterung und Signalintegrität von höchster Bedeutung sind. Die gezielte Dämpfung von hochfrequenten Störsignalen ist in modernen elektronischen Systemen unerlässlich.
- Digitale Schnittstellen: Schutz von Datenleitungen (z.B. USB, HDMI, Ethernet) vor externen Störungen und Reduzierung der Abstrahlung, um die Datenintegrität zu gewährleisten und die Konformität mit EMV-Standards zu erreichen.
- Stromversorgungen: Filterung von Rauschen in Schaltnetzteilen und linearen Spannungsreglern, um eine saubere und stabile Stromversorgung für empfindliche Komponenten zu gewährleisten. Dies ist entscheidend für die Zuverlässigkeit von Endgeräten.
- Automobilindustrie: Entstörung von Bussystemen (z.B. CAN, LIN), Infotainmentsystemen und Steuergeräten, um den störungsfreien Betrieb sicherzustellen und die strengen EMV-Anforderungen im Automobilbereich zu erfüllen.
- Telekommunikation: Filterung in Basisstationen, Routern und anderen Netzwerkkomponenten, um die Signalqualität zu optimieren und Interferenzen zu minimieren.
- Medizintechnik: Gewährleistung der Zuverlässigkeit und Sicherheit von medizinischen Geräten durch effektive EMV-Filterung, die Fehlfunktionen durch Störsignale verhindert.
- Industrielle Automatisierung: Entstörung von Sensoren, Aktoren und Steuerleitungen in industriellen Umgebungen, die häufig durch starke elektromagnetische Felder gekennzeichnet sind.
- Audio- und Videogeräte: Reduzierung von Brummgeräuschen und Bildstörungen in Hi-Fi-Systemen, Fernsehern und Monitoren für ein optimales Klangerlebnis und eine klare Bilddarstellung.
Materialwissenschaft hinter N27 Ferrit
Das Herzstück des EPCO B65646-A250 ist das spezielle N27 Ferritmaterial. Diese Materialwahl ist kein Zufall, sondern das Ergebnis umfangreicher Forschung und Entwicklung, um spezifische EMV-Herausforderungen zu meistern. N27-Ferrite gehören zur Klasse der Mangan-Zink-Ferrite (MnZn-Ferrite) und sind bekannt für ihre hohen Anfangspermeabilitäten bei niedrigen bis mittleren Frequenzen, aber auch für ihre bemerkenswert guten Eigenschaften bei höheren Frequenzen, insbesondere im Vergleich zu Nickel-Zink-Ferriten (NiZn-Ferriten), die oft bei sehr hohen Frequenzen eingesetzt werden.
Die Zusammensetzung von N27-Materialien wird sorgfältig kontrolliert, um eine optimale Balance zwischen elektrischem Widerstand und magnetischen Eigenschaften zu erzielen. Ein hoher elektrischer Widerstand ist entscheidend, um Wirbelstromverluste bei hohen Frequenzen zu minimieren. Diese Verluste können zu einer starken Erwärmung des Ferrits führen und dessen Dämpfungsfähigkeit herabsetzen.
Die Dämpfungsfunktion eines Ferritkerns basiert auf der Absorption von hochfrequenter Energie durch magnetische Verluste im Material. Bei Frequenzen, die im Bereich der Resonanzfrequenz des Ferrits liegen oder darüber hinausgehen, wandelt sich die elektromagnetische Energie in Wärme um. Das N27-Material ist so formuliert, dass es diese Energieabsorptionseffizienz über einen breiten Frequenzbereich aufrechterhält, was es zu einer idealen Wahl für breitbandige EMV-Filteranwendungen macht. Die spezifische Permeabilität von N27 ermöglicht zudem eine effektive Induktionskopplung, um Störfelder zu „fangen“ und zu absorbieren, bevor sie sich weiter ausbreiten oder andere Komponenten beeinflussen können.
Die Temperaturstabilität des N27-Materials ist ebenfalls ein wichtiger Faktor. Da elektronische Systeme Wärme entwickeln, muss der Ferritkern auch unter erhöhten Temperaturen seine Leistung beibehalten. N27 bietet eine gute thermische Stabilität, was die Zuverlässigkeit des Systems über seine gesamte Lebensdauer hinweg sicherstellt.
Optimierung von Signalwegen durch gezielte Filterung
Die Integration des EPCO B65646-A250 Ferritkernsatzes in ein Schaltungsdesign ist eine proaktive Maßnahme zur Sicherung der Signalintegrität. Hochfrequente Störungen können auf verschiedene Weisen in ein System gelangen: durch Strahlung von anderen Komponenten, durch Leitungen, die als Antennen fungieren, oder durch unerwünschte Kopplungen zwischen benachbarten Leiterbahnen.
Der Ferritkern wirkt als eine Art „Rauschfalle“. Wenn er um ein Kabel oder eine Leiterbahn gelegt wird, erhöht er die Impedanz dieses Weges für hochfrequente Signale, während niederfrequente oder Gleichstromsignale weitgehend unbeeinflusst bleiben. Diese Impedanzerhöhung sorgt dafür, dass hochfrequente Energie reflektiert oder absorbiert wird, anstatt sich ungehindert auszubreiten. Die Absorption erfolgt im Material selbst, wo die Energie in Wärme umgewandelt wird. Die Induktivität von 315 nH ist hierbei der Schlüsselwert, der die Frequenz bestimmt, bei der die Dämpfung am effektivsten ist.
Die Anwendung kann vielfältig sein: Beispielsweise kann ein USB-Kabel, das empfindliche Daten überträgt, mit einem solchen Ferritkern ausgestattet werden, um die Übertragung gegen externe EMV-Störungen zu härten. Ebenso können Stromversorgungsleitungen, die Rauschen aus dem Stromnetz aufnehmen, gefiltert werden, um saubere Energie an die nachfolgenden Schaltungsteile zu liefern. Die Entscheidung für einen Ferritkernsatz mit einer spezifischen Induktivität wie 315 nH ist oft das Ergebnis einer detaillierten EMV-Analyse und Simulation, um die optimale Dämpfung für die jeweiligen Frequenzbereiche zu erzielen.
Häufig gestellte Fragen (FAQ) zu EPCO B65646-A250 – Ferritkernsatz, 315 nH, Material: N27
Was ist die Hauptfunktion eines Ferritkerns wie dem EPCO B65646-A250?
Die Hauptfunktion eines Ferritkerns, wie des EPCO B65646-A250, ist die Reduzierung von elektromagnetischen Störungen (EMV) in elektronischen Geräten. Er wirkt als ein passives Filterelement, das hochfrequente Rauschsignale absorbiert oder reflektiert, um die Signalintegrität zu verbessern und Fehlfunktionen zu vermeiden.
Für welche Frequenzbereiche ist das N27-Material besonders gut geeignet?
Das N27-Material ist eine Art von Mangan-Zink-Ferrit und ist besonders gut für den Einsatz in einem breiten Frequenzbereich geeignet, der typischerweise im MHz-Bereich liegt. Es bietet eine gute Dämpfung von hochfrequenten Störungen, ohne die gewünschten niederfrequenten Signale zu stark zu beeinträchtigen.
Wie wähle ich die richtige Induktivität für meinen Anwendungsfall aus?
Die Wahl der richtigen Induktivität hängt von der spezifischen Anwendung und den zu dämpfenden Frequenzbereichen ab. Eine Induktivität von 315 nH wie beim EPCO B65646-A250 ist oft für gängige digitale Schnittstellen und Stromversorgungen optimiert. Eine detaillierte Analyse der Frequenzspektren von Störungen und Nutzsignalen ist für die optimale Auswahl empfehlenswert.
Kann der EPCO B65646-A250 Ferritkernsatz auch zur Erhöhung der Impedanz von Leitungen verwendet werden?
Ja, das ist eine primäre Funktion. Indem der Ferritkern um eine Leitung gelegt wird, erhöht er die Impedanz dieser Leitung für hochfrequente Signale. Dies führt dazu, dass diese Störsignale reflektiert oder absorbiert werden, was zu einer Entkopplung und Verbesserung der Signalintegrität führt.
Ist das N27-Material hitzebeständig?
Das N27-Material bietet eine gute thermische Stabilität und ist für den Betrieb in einem weiten Temperaturbereich ausgelegt. Wie bei allen Ferritkernen ist es jedoch wichtig, die maximale Strombelastbarkeit und die Umgebungstemperatur zu berücksichtigen, um eine Überhitzung zu vermeiden, die die Leistung beeinträchtigen könnte.
Welche Art von Produkten profitiert am meisten von der Verwendung dieses Ferritkernsatzes?
Produkte mit digitalen Schnittstellen (USB, Ethernet, HDMI), Schaltnetzteile, Automobilkomponenten, Telekommunikationsgeräte und medizinische Geräte profitieren erheblich von der Verwendung dieses Ferritkernsatzes, da diese Systeme besonders anfällig für EMV-Störungen sind.
Ist die Installation des Ferritkernsatzes kompliziert?
Nein, die Installation ist in der Regel sehr einfach. Der Kern wird meist um bereits vorhandene Kabel oder Leiterbahnen gelegt und oft durch eine Klemm- oder Schnappmechanik fixiert, was eine einfache Nachrüstung oder Integration ermöglicht.
