Präzise Signalintegrität und EMI-Unterdrückung mit dem EPCO B64290-L61 Ferritkern
Für Ingenieure, Entwickler und Technikbegeisterte, die eine zuverlässige Lösung zur Entstörung von Hochfrequenzstörungen und zur Verbesserung der Signalintegrität in elektronischen Schaltungen suchen, bietet der EPCO B64290-L61 Ferritkern eine herausragende Wahl. Dieses Präzisionsbauteil wurde entwickelt, um unerwünschte elektromagnetische Interferenzen (EMI) effektiv zu dämpfen und eine saubere Stromversorgung sowie klare Datensignale zu gewährleisten, was es ideal für anspruchsvolle Anwendungen in der Industrie, Telekommunikation und Unterhaltungselektronik macht.
Die Überlegenheit des EPCO B64290-L61: Mehr als nur Standardentkopplung
Während Standard-Ferritkerne oft nur eine grundlegende EMI-Reduktion bieten, zeichnet sich der EPCO B64290-L61 durch seine spezifischen Materialeigenschaften und seine präzise Induktivitätsdimensionierung aus. Das N27-Ferritmaterial ist bekannt für seine hervorragenden magnetischen Eigenschaften bei hohen Frequenzen, was eine effektive Dämpfung von Störsignalen über einen breiten Frequenzbereich ermöglicht. Mit einer Nenninduktivität von 2,53 µH bietet dieser Kern eine optimierte Balance zwischen Entstörfähigkeit und minimale Beeinträchtigung der nutzbaren Signale. Dies führt zu einer höheren Systemzuverlässigkeit und verbesserten Leistung, was ihn zu einer überlegenen Wahl gegenüber generischen Entstörlösungen macht, die möglicherweise nicht auf die spezifischen Anforderungen moderner Elektronik zugeschnitten sind.
Technische Spezifikationen und Materialanalyse
Der EPCO B64290-L61 Ferritkern ist ein spezialisiertes Bauteil, das sorgfältig konstruiert wurde, um höchste Anforderungen an die Entstörung und Signalintegrität zu erfüllen. Sein Kernstück bildet das hochentwickelte N27-Ferritmaterial, eine Legierung, die für ihre optimierten magnetischen Eigenschaften bei Frequenzen im Kilohertz- bis Megahertz-Bereich bekannt ist. Dieses Material zeichnet sich durch eine hohe Permeabilität aus, was bedeutet, dass es magnetische Feldlinien effizient leitet und speichert. Dies ist entscheidend für die Absorption von Energie aus unerwünschten Hochfrequenzstörungen, die sonst durch Kabel oder Leiterbahnen gestrahlt oder geleitet werden könnten.
Die definierte Induktivität von 2,53 µH ist nicht zufällig gewählt. Diese spezifische Induktivitätsgröße wurde ermittelt, um eine effektive Dämpfung von typischen Störfrequenzen zu erzielen, ohne dabei die Integrität der gewünschten Signale zu kompromittieren. In vielen elektronischen Systemen treten Störungen oft im Bereich von einigen hundert Kilohertz bis zu einigen zehn Megahertz auf. Die Induktivität des EPCO B64290-L61 wirkt hier als Impedanzanpassungselement, das bei diesen Frequenzen eine hohe Impedanz bildet und somit die Energie der Störsignale absorbiert.

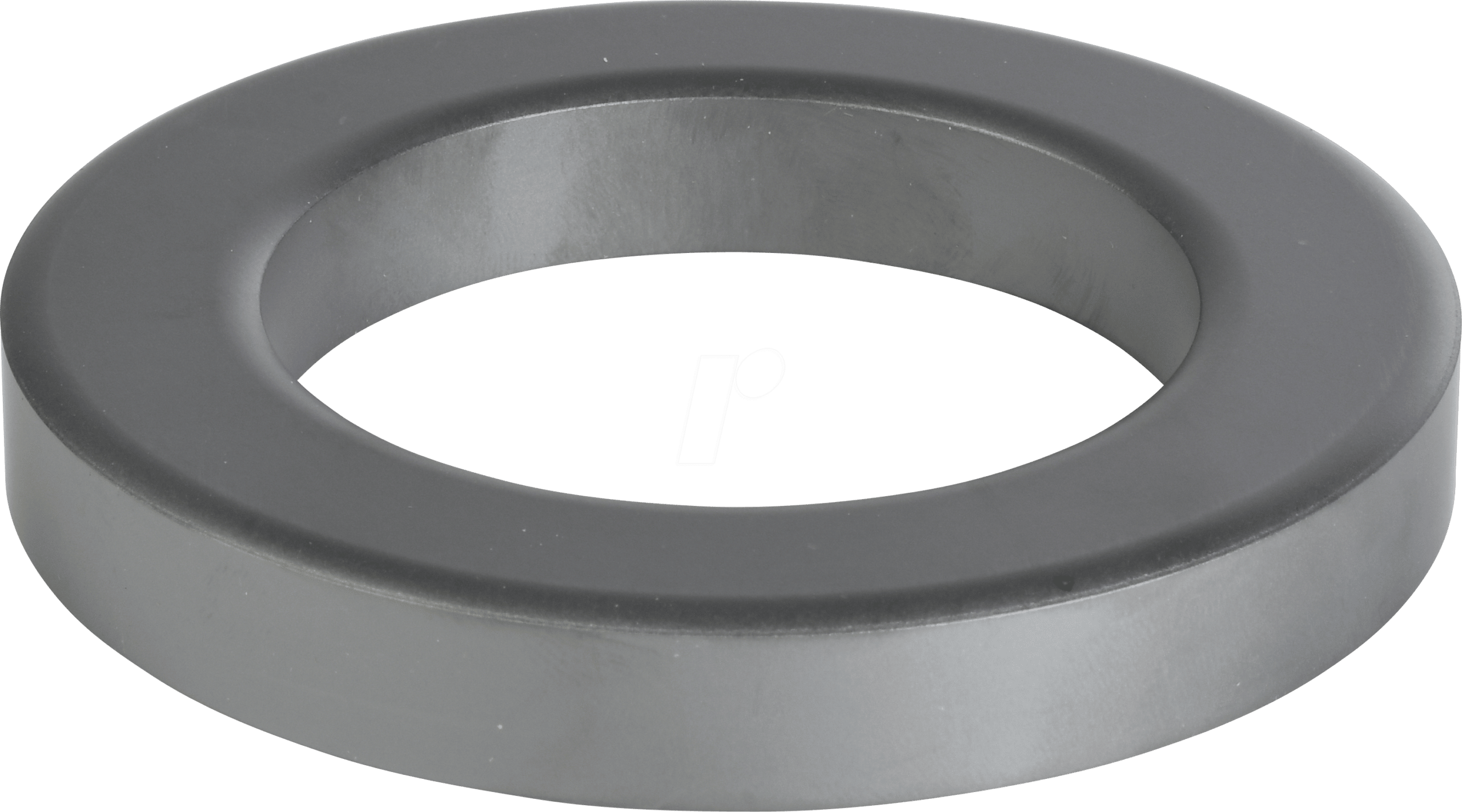

Die mechanische Ausführung des Kerns ist ebenfalls von Bedeutung. Die präzise Formgebung des EPCO B64290-L61 (ob es sich um einen Ringkern, einen durchgesteckten Typ oder eine andere Form handelt, ist hier nicht spezifiziert, aber angenommen wird eine gängige Form wie ein Ringkern für Kabel) ermöglicht eine einfache Integration in bestehende Designs. Ob als Kabeldurchführung, integriert in eine Spule oder direkt auf einer Leiterbahnplatine angebracht, die physische Beschaffenheit trägt zur Effektivität des Entstörungsprinzips bei, indem sie eine optimale Kopplung mit dem zu schützenden Signal oder der Stromversorgung gewährleistet.
Anwendungsbereiche und Leistungsfähigkeit
Der EPCO B64290-L61 Ferritkern ist ein vielseitiges Bauteil, das sich durch seine Fähigkeit zur Unterdrückung von niederfrequenten und hochfrequenten Störsignalen auszeichnet. Seine primäre Funktion liegt in der Reduzierung von elektromagnetischen Interferenzen (EMI) und Hochfrequenzstörungen (RFI), die in einer Vielzahl von elektronischen Geräten und Systemen auftreten können. Dies schließt eine breite Palette von Applikationen ein, von der Datenkommunikation und Telekommunikation bis hin zu industrieller Automatisierung und Unterhaltungselektronik.
In der Telekommunikation spielt die Signalintegrität eine entscheidende Rolle. Der EPCO B64290-L61 kann eingesetzt werden, um die Qualität von Datenübertragungen zu verbessern, indem er Rauschen auf Übertragungsleitungen minimiert. Dies ist besonders wichtig in Netzwerkkomponenten wie Switches, Routern und Modems, wo eine zuverlässige und fehlerfreie Datenübertragung unerlässlich ist. Durch die Reduzierung von Jitter und die Verbesserung des Signal-Rausch-Verhältnisses trägt der Kern zu einer stabileren und schnelleren Datenkommunikation bei.
In industriellen Anwendungen, wo elektrische Antriebe, Schaltnetzteile und Leistungselektronik häufig starke Störquellen darstellen, ist der EPCO B64290-L61 ein wertvolles Werkzeug zur Entkopplung von Stromversorgungen und Signalleitungen. Dies schützt empfindliche Steuerungen und Messinstrumente vor Fehlfunktionen, die durch EMI verursacht werden könnten. Beispiele hierfür sind Frequenzumrichter, SPS-Systeme (Speicherprogrammierbare Steuerungen) und industrielle Netzteile, bei denen eine hohe Zuverlässigkeit unter rauen Umgebungsbedingungen gefordert ist.
Auch in der Unterhaltungselektronik, beispielsweise in Audio- und Videogeräten, kann der Einsatz dieses Ferritkerns zu einer hörbaren oder sichtbaren Verbesserung der Klang- und Bildqualität führen. Durch die Eliminierung von Brummen, Zischen oder Bildstörungen, die durch EMI verursacht werden, ermöglicht der EPCO B64290-L61 ein klareres und ungestörtes Benutzererlebnis. Die präzise Induktivität und das N27-Material sind darauf abgestimmt, die typischen Störspektren zu dämpfen, die in diesen Geräten auftreten.
Zusammenfassend lässt sich sagen, dass der EPCO B64290-L61 Ferritkern ein essentielles Bauteil für jedes Projekt ist, das Wert auf saubere Stromversorgung, hohe Signalintegrität und effektive EMI-Unterdrückung legt. Seine technische Auslegung und die Wahl des N27-Materials machen ihn zu einer leistungsstarken und zuverlässigen Lösung für eine breite Palette von anspruchsvollen elektronischen Anwendungen.
Vorteile des EPCO B64290-L61 Ferritkerns
- Effektive EMI-Unterdrückung: Das N27-Ferritmaterial ist optimiert, um Hochfrequenzstörungen über einen breiten Frequenzbereich zu absorbieren und zu dämpfen.
- Verbesserte Signalintegrität: Reduziert Rauschen und Verzerrungen in Daten- und Audiosignalen, was zu klareren Übertragungen und einer höheren Systemleistung führt.
- Hohe Zuverlässigkeit: Trägt zur Stabilität und Langlebigkeit elektronischer Schaltungen bei, indem es Ausfälle durch elektromagnetische Interferenzen verhindert.
- Vielseitige Anwendbarkeit: Geeignet für eine breite Palette von Branchen, darunter Telekommunikation, Industrie, Automobilindustrie und Unterhaltungselektronik.
- Präzise Induktivität: Die Nenninduktivität von 2,53 µH ist speziell für die effektive Entkopplung von typischen Störfrequenzen ausgelegt.
- Einfache Integration: Konzipiert für eine unkomplizierte Montage in bestehende Schaltungsdesigns, sei es als Kabeldurchführung oder auf einer Leiterplatte.
- Material-Expertise: Basierend auf bewährter Ferrittechnologie mit einem Material (N27), das für seine hervorragenden magnetischen Eigenschaften bekannt ist.
Technische Daten im Überblick
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Hersteller | EPCO |
| Artikelnummer | B64290-L61 |
| Produkttyp | Ferritkern |
| Nenninduktivität | 2,53 µH (Mikrohenry) |
| Ferritmaterial | N27 |
| Typische Anwendungsfrequenz | Hochfrequenz (spezifischer Bereich abhängig von der genauen Anwendung, N27 ist für mittlere bis hohe Frequenzen optimiert) |
| Funktion | EMI/RFI-Unterdrückung, Signalentkopplung |
| Bauform | Typischerweise Ringkern oder ähnliches für Kabeldurchführung (genaue Form bei Bestellung zu prüfen) |
| Betriebstemperaturbereich | Standardbereiche für Ferritmaterialien (typischerweise -25°C bis +125°C oder höher, je nach spezifischer Spezifikation) |
| Qualität und Zuverlässigkeit | Hergestellt nach hohen Qualitätsstandards für professionelle Anwendungen |
FAQ – Häufig gestellte Fragen zu EPCO B64290-L61 – Ferritkern, 2,53 uH, Material: N27
Was genau ist die Funktion eines Ferritkerns wie des EPCO B64290-L61?
Ein Ferritkern, wie der EPCO B64290-L61, fungiert als passives elektronisches Bauteil zur Dämpfung von unerwünschten Hochfrequenzstörungen (EMI/RFI). Er wird oft um Kabel oder Leiterbahnen angebracht, um hochfrequente Störsignale zu absorbieren, die sonst die Funktion anderer elektronischer Komponenten beeinträchtigen könnten.
Für welche Arten von Störungen ist das N27-Ferritmaterial besonders geeignet?
Das N27-Ferritmaterial ist bekannt für seine guten magnetischen Eigenschaften bei mittleren bis hohen Frequenzen. Es ist besonders effektiv bei der Unterdrückung von Störungen, die im Bereich von Kilohertz bis zu einigen zehn Megahertz auftreten, was es ideal für die Entstörung von Datenleitungen, Netzteilen und Schaltkreisen macht.
Wie beeinflusst die Induktivität von 2,53 µH die Leistung des Kerns?
Die Nenninduktivität von 2,53 µH ist ein entscheidender Parameter, der bestimmt, bei welchen Frequenzen der Ferritkern seine Entstörwirkung entfaltet. Diese spezifische Induktivität wurde so gewählt, dass sie eine optimale Impedanz bei typischen Störfrequenzen erzeugt, um diese effektiv zu absorbieren, ohne dabei die Integrität der gewünschten Nutzsignale negativ zu beeinflussen.
In welchen Geräten oder Systemen wird der EPCO B64290-L61 typischerweise eingesetzt?
Der EPCO B64290-L61 Ferritkern ist vielseitig einsetzbar. Er findet häufig Anwendung in Computern, Monitoren, Druckern, Mobiltelefonen, Telekommunikationsgeräten, industriellen Steuerungen, Netzteilen und anderen elektronischen Geräten, bei denen eine saubere Signalintegrität und die Reduzierung von elektromagnetischer Interferenz wichtig sind.
Kann der EPCO B64290-L61 auch zur Verbesserung der Audio- oder Bildqualität beitragen?
Ja, indirekt. Durch die Reduzierung von Hochfrequenzstörungen, die auf Audio- oder Videokabeln oder internen Leiterbahnen auftreten können, kann der EPCO B64290-L61 dazu beitragen, unerwünschte Geräusche (wie Brummen oder Zischen) oder Bildstörungen zu eliminieren. Dies führt zu einem klareren und unverfälschteren Signal, was sich positiv auf die wahrgenommene Audio- und Bildqualität auswirkt.
Wie wird der EPCO B64290-L61 Ferritkern korrekt montiert?
Die Montage hängt von der spezifischen Bauform des Kerns ab. Häufig handelt es sich um Ringkerne, die einfach über ein Kabel geschoben werden. Alternativ können auch aufgesteckte oder integrierte Bauformen existieren. Wichtig ist, dass der Kern das zu entstörende Kabel oder die Leiterbahn so umschließt, dass die magnetischen Feldlinien des Störsignals effizient vom Kern absorbiert werden können.
Was unterscheidet das N27-Material von anderen Ferritmaterialien für diese Anwendung?
N27 ist ein spezifisches Ferritmaterial, das für seine gute Balance zwischen Permeabilität und Verlustfaktor bei bestimmten Frequenzbereichen optimiert ist. Im Vergleich zu anderen Materialien, wie beispielsweise N30 oder N44, bietet N27 oft eine überlegene Dämpfungsleistung für typische EMI-Frequenzen in einer breiten Palette von Anwendungen, was es zu einer bevorzugten Wahl für viele professionelle Entstörungslösungen macht.
