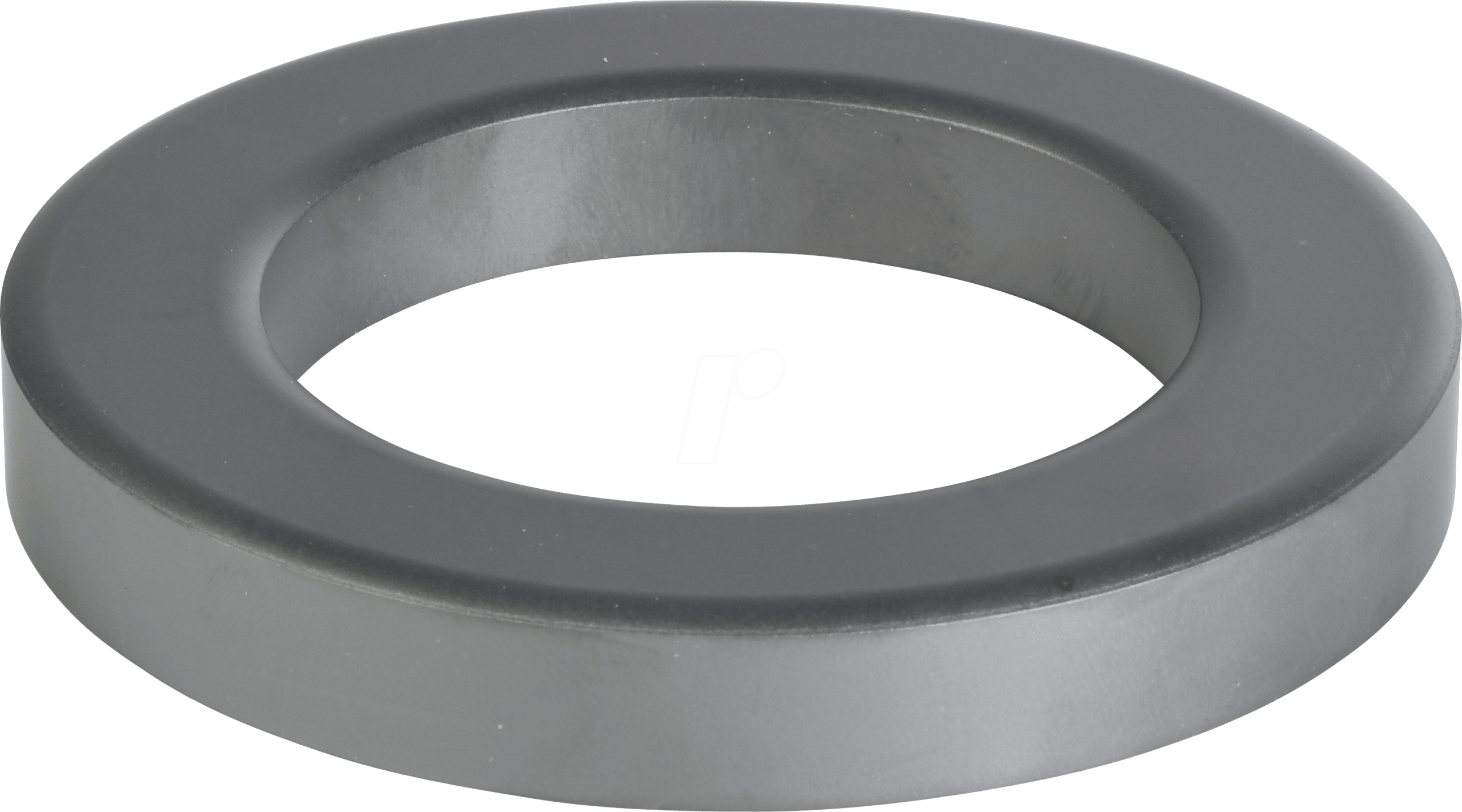

Optimieren Sie Ihre Elektronik mit dem EPCO B64290-L453 Ferritkern
Der EPCO B64290-L453 Ferritkern mit einer Induktivität von 5,75 µH ist die ideale Lösung für Entwickler und Ingenieure, die hochfrequente Störungen effektiv unterdrücken und die Signalintegrität in ihren Schaltungen gewährleisten möchten. Speziell konzipiert für anspruchsvolle Anwendungen in der Datenverarbeitung, Telekommunikation und Industrieelektronik, minimiert dieser Kern unerwünschte elektromagnetische Interferenzen (EMI) und schützt empfindliche Bauteile.
Hocheffiziente Störungsunterdrückung durch N30 Material
Das Herzstück des EPCO B64290-L453 bildet das spezialisierte N30 Ferritmaterial. Dieses Material zeichnet sich durch seine hervorragenden magnetischen Eigenschaften bei hohen Frequenzen aus. Im Vergleich zu Standard-Ferritkernen bietet N30 eine signifikant höhere Permeabilität und eine geringere Verlustrate im relevanten Frequenzbereich. Dies ermöglicht eine äußerst effektive Dämpfung von Gleichtaktstörungen und ermöglicht somit eine saubere Signalübertragung. Die präzise Abstimmung der Induktivität auf 5,75 µH stellt sicher, dass der Kern gezielt für die Eliminierung spezifischer Störfrequenzen eingesetzt werden kann, was ihn zu einem unverzichtbaren Bauteil für leistungsfähige elektronische Systeme macht.
Konstruktionsmerkmale und Vorteile des EPCO B64290-L453
- Optimale Induktivität: Eine sorgfältig spezifizierte Induktivität von 5,75 µH ermöglicht eine gezielte Entstörung gängiger Hochfrequenzstörungen in digitalen und analogen Schaltungen.
- Hochleistungs-Ferrit N30: Das N30-Material gewährleistet eine exzellente Impedanz bei hohen Frequenzen und eine geringe Wärmeentwicklung, was die Lebensdauer und Zuverlässigkeit der Gesamtschaltung erhöht.
- Kompaktes Design: Das Design des Kerns ist auf maximale Effizienz bei minimalem Platzbedarf ausgelegt, was ihn für den Einsatz in dicht bestückten Leiterplatten und kompakten Gehäusen prädestiniert.
- Robuste Bauweise: Gefertigt nach hohen Qualitätsstandards, bietet der Ferritkern eine hohe mechanische Stabilität und Widerstandsfähigkeit gegenüber Umwelteinflüssen.
- Vielseitige Anwendungsmöglichkeiten: Eignen sich hervorragend für Stromversorgungen, Datenleitungen, USB-Schnittstellen und andere Signalpfade, die von EMI-Reduktion profitieren.
- Vereinfachte Schaltungsentwicklung: Durch die präzise Spezifikation und die hohe Effektivität des Kerns können Entwicklungszeiten verkürzt und die Notwendigkeit komplexer Filterkreise reduziert werden.
- Verbesserte Signalintegrität: Reduziert Rauschen und Jitter, was zu einer stabileren und zuverlässigeren Leistung der elektronischen Geräte führt.
Detaillierte Spezifikationen des EPCO B64290-L453 Ferritkerns
| Merkmal | Spezifikation |
|---|---|
| Hersteller | EPCO |
| Modellnummer | B64290-L453 |
| Produkttyp | Ferritkern |
| Induktivität | 5,75 µH |
| Material | N30 Ferrit |
| Einsatzfrequenzbereich | Optimiert für Hochfrequenzanwendungen (typischerweise im MHz-Bereich) |
| Magnetische Eigenschaften | Hohe Permeabilität, geringe Verluste, gute thermische Stabilität |
| Anwendungsgebiete | EMI-Filterung, Gleichtaktstörungsdämpfung, Signalintegritätsschutz |
| Formfaktor | Offen (typischerweise für Wickelanwendungen) |
| Qualität & Zuverlässigkeit | Hergestellt nach industriellen Standards für langlebigen Einsatz |
Anwendungsbereiche und technische Tiefe
Der EPCO B64290-L453 Ferritkern mit N30 Material ist speziell für anspruchsvolle Anwendungen konzipiert, bei denen die Reduzierung von unerwünschten hochfrequenten Störungen entscheidend ist. In der modernen Elektronik, insbesondere bei der Verarbeitung digitaler Signale, treten Gleichtaktstörungen auf, die von externen elektromagnetischen Feldern oder von Schaltvorgängen innerhalb der Schaltung selbst verursacht werden können. Diese Störungen können zu Datenfehlern, Fehlfunktionen und einer Beeinträchtigung der Systemleistung führen.
Das N30 Ferritmaterial besitzt eine hohe Anfangspermeabilität, die mit zunehmender Frequenz nur moderat abnimmt. Dies bedeutet, dass der Kern auch bei sehr hohen Frequenzen eine signifikante Impedanz gegen Gleichtaktströme aufweist. Diese Impedanz wirkt wie ein Filter und dämpft die störenden Signale effektiv ab. Die Induktivität von 5,75 µH ist ein kritischer Parameter, der die charakteristische Frequenz bestimmt, bei der der Ferritkern seine maximale Wirkung entfaltet. Diese spezifische Induktivität wurde sorgfältig gewählt, um gängige Störfrequenzen in vielen digitalen Kommunikationsschnittstellen, wie z.B. USB, Ethernet oder HDMI, zu adressieren.
Der Kern wird häufig als Teil eines Gleichtaktfilters eingesetzt. Dabei werden die Signalleiter eines Datenpaares durch den Kern hindurchgeführt. Fließt auf beiden Leitern ein Signal in die gleiche Richtung (was bei Gleichtaktstörungen der Fall ist), addieren sich die magnetischen Flüsse im Kern und erzeugen eine hohe Impedanz, die diese Ströme unterdrückt. Fließen die Nutzsignale in entgegengesetzte Richtungen, heben sich die magnetischen Flüsse gegenseitig auf, und der Kern übt kaum eine Wirkung auf das Nutzsignal aus. Dies gewährleistet, dass die Integrität der übertragenden Daten nicht beeinträchtigt wird.
Darüber hinaus findet der EPCO B64290-L453 Anwendung in DC/DC-Wandlern und Schaltnetzteilen, wo er zur Filterung von hochfrequenten Schaltgeräuschen eingesetzt wird, um die Ausgangsspannung zu stabilisieren und Störungen in nachgeschaltete Schaltungen zu verhindern. Die thermische Stabilität des N30 Materials ist hierbei von besonderer Bedeutung, da diese Komponenten oft unter hoher Last arbeiten und eine effiziente Wärmeableitung erfordern. Die robuste Bauweise des Kerns trägt zur Langlebigkeit und Zuverlässigkeit der gesamten Schaltung bei, selbst unter anspruchsvollen Betriebsbedingungen.
Die präzise Fertigung und die konsistenten Materialeigenschaften des EPCO B64290-L453 machen ihn zu einer verlässlichen Komponente für Entwickler, die höchste Ansprüche an die Signalqualität und die elektromagnetische Verträglichkeit ihrer Produkte stellen. Er ist eine Schlüsselkomponente, um die Einhaltung von EMV-Richtlinien zu gewährleisten und die Leistungsfähigkeit von High-Speed-Elektronik zu maximieren.
FAQ – Häufig gestellte Fragen zu EPCO B64290-L453 – Ferritkern, 5,75 uH, Material: N30
Was ist die Hauptfunktion des EPCO B64290-L453 Ferritkerns?
Die Hauptfunktion des EPCO B64290-L453 Ferritkerns ist die Unterdrückung von hochfrequenten Störungen (EMI) und Gleichtaktgeräuschen in elektronischen Schaltungen, um die Signalintegrität und die Zuverlässigkeit des Gesamtsystems zu verbessern.
Für welche Art von Anwendungen ist dieser Ferritkern am besten geeignet?
Dieser Ferritkern ist ideal für Anwendungen, die eine effektive EMI-Reduktion erfordern, wie z.B. in Datenleitungen (USB, Ethernet), Stromversorgungen, Telekommunikationsgeräten und industriellen Steuerungen, wo hohe Frequenzen und empfindliche Signale eine Rolle spielen.
Was bedeutet die Angabe 5,75 µH bei diesem Ferritkern?
Die Angabe 5,75 µH (Mikrohenry) bezieht sich auf die Induktivität des Kerns. Sie gibt an, wie stark der Kern das Magnetfeld speichert und wie effektiv er hochfrequente Störströme entgegenwirken kann. Dieser Wert ist auf die gezielte Dämpfung spezifischer Störfrequenzen abgestimmt.
Welche Vorteile bietet das N30 Ferritmaterial im Vergleich zu anderen Materialien?
Das N30 Ferritmaterial zeichnet sich durch eine hohe Permeabilität und geringe Verluste bei hohen Frequenzen aus. Dies ermöglicht eine sehr effektive Dämpfung von Störungen und eine effiziente Funktion des Kerns, auch bei anspruchsvollen Bedingungen, im Vergleich zu Standard-Ferritmaterialien.
Wie wird der EPCO B64290-L453 Ferritkern typischerweise in einer Schaltung verwendet?
Der Ferritkern wird häufig als Teil eines Gleichtaktfilters verwendet. Die Signal- oder Stromleitungen werden durch den Kern hindurchgeführt. Bei Gleichtaktstörungen baut sich im Kern eine hohe Impedanz auf, die diese Störungen dämpft, während Nutzsignale weitgehend unbeeinflusst bleiben.
Ist dieser Ferritkern für den Einsatz in Hochleistungsanwendungen geeignet?
Ja, aufgrund seiner robusten Bauweise und der thermischen Eigenschaften des N30 Materials ist dieser Ferritkern für den Einsatz in Hochleistungsanwendungen konzipiert, bei denen Effizienz und Zuverlässigkeit entscheidend sind.
Welchen Einfluss hat die Verwendung dieses Ferritkerns auf die Signalqualität?
Die Verwendung dieses Ferritkerns verbessert die Signalqualität erheblich, indem er unerwünschtes Rauschen und Jitter reduziert. Dies führt zu einer stabileren und zuverlässigeren Datenübertragung und einer insgesamt besseren Leistung der elektronischen Geräte.
