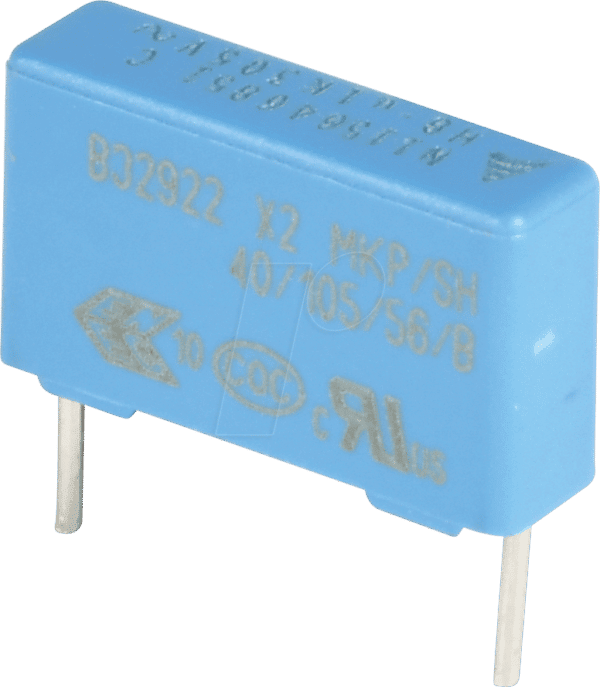

EPCO B32922C3104 – Funkentstörkondensator: Optimale EMV-Konformität für anspruchsvolle Anwendungen
Sie suchen nach einer zuverlässigen Lösung zur effektiven Reduzierung von elektromagnetischen Störungen in Ihren elektronischen Schaltungen? Der EPCO B32922C3104 – Funkentstörkondensator, X2, 100 nF, 305 V, RM 15,0, 110°C, 20% ist die ideale Wahl für Ingenieure, Techniker und Heimwerker, die höchste Ansprüche an EMV-Konformität und Betriebssicherheit stellen. Dieses Bauteil wurde speziell entwickelt, um unerwünschte Hochfrequenzstörungen zu dämpfen und so die Leistung und Lebensdauer Ihrer Geräte zu optimieren.
Überlegene Entstörleistung und Betriebssicherheit
Im Vergleich zu Standardlösungen bietet der EPCO B32922C3104 – Funkentstörkondensator eine signifikant verbesserte Leistung durch seine gezielte Konstruktion. Die X2-Klassifizierung gemäß IEC 60384-14 garantiert höchste Sicherheit und Zuverlässigkeit, insbesondere in Anwendungen, die direkt an das Stromnetz angeschlossen sind. Die hohe Nennspannung von 305 V AC und die Kapazität von 100 nF ermöglichen den Einsatz in einer Vielzahl von Netzfiltern und Energieversorgungen, wo die Unterdrückung von Funkstörungen kritisch ist. Die breite Betriebstemperatur bis 110°C stellt sicher, dass der Kondensator auch unter anspruchsvollen Umgebungsbedingungen stabil und effizient arbeitet. Die Toleranz von 20% ist für die meisten Entstörungsanwendungen mehr als ausreichend und bietet ein hervorragendes Preis-Leistungs-Verhältnis.
Technische Spezifikationen im Detail
Der EPCO B32922C3104 – Funkentstörkondensator zeichnet sich durch präzise gefertigte Bauteilmerkmale aus, die eine optimale Leistung gewährleisten. Mit einem Rastermaß (RM) von 15,0 mm ist er für die einfache Integration in Standard-Leiterplattendesigns optimiert. Die robuste Bauweise und die Verwendung hochwertiger Dielektrika minimieren Verluste und maximieren die Lebensdauer des Bauteils.
Vorteile auf einen Blick
- Effektive Funkentstörung: Reduziert zuverlässig hochfrequente Störungen (EMI/RFI) für eine saubere Signalintegrität und störungsfreien Betrieb.
- X2-Sicherheitsstandard: Erfüllt die strengen Anforderungen für Netzspannungsanwendungen und bietet Schutz vor Überspannungen.
- Breiter Betriebstemperaturbereich: Garantiert Stabilität und Leistung auch bei erhöhten Umgebungstemperaturen bis zu 110°C.
- Hohe Nennspannung: Mit 305 V AC für den sicheren Einsatz in vielfältigen Netzanwendungen geeignet.
- Optimale Kapazität: 100 nF sind ideal für gängige Entstörfilter und PFC-Schaltungen.
- Standardisiertes RM: Das Rastermaß von 15,0 mm ermöglicht eine einfache Montage auf Standard-Leiterplatten.
- Langlebige Konstruktion: Hochwertige Materialien und Fertigung für eine lange Lebensdauer und Zuverlässigkeit.
Produktdatenblatt: EPCO B32922C3104 – Funkentstörkondensator
| Merkmal | Spezifikation |
|---|---|
| Hersteller | EPCO |
| Modell | B32922C3104 |
| Typ | Funkentstörkondensator |
| Klassifizierung | X2 |
| Kapazität | 100 nF (Nanofarad) |
| Nennspannung | 305 V AC |
| Rastermaß (RM) | 15,0 mm |
| Maximale Betriebstemperatur | 110°C |
| Toleranz | ±20% |
| Dielektrikum | Metallisiertes Polypropylen (typisch für X2-Kondensatoren, bietet hervorragende Selbstheilungseigenschaften und hohe Stabilität) |
| Gehäuseform | Radial (für Durchsteckmontage auf Leiterplatten) |
| Anwendungsgebiete | Netzfilter, Netzeingangsstufen, Schaltnetzteile (SMPS), Motorsteuerungen, Haushaltsgeräte, Industrie-Elektronik zur Entkopplung und Entstörung. |
| Normenkonformität | Erfüllt relevante Sicherheits- und Leistungsnormen für X2-Kondensatoren (z.B. IEC 60384-14) |
Anwendungsbereiche und technischer Mehrwert
Der EPCO B32922C3104 – Funkentstörkondensator ist ein essenzielles Bauteil für eine Vielzahl von elektronischen Geräten, bei denen die Einhaltung von EMV-Richtlinien (Elektromagnetische Verträglichkeit) unerlässlich ist. In modernen Schaltnetzteilen (SMPS) werden solche Kondensatoren oft in der Eingangs- und Ausgangsfilterung eingesetzt, um hochfrequente Störspannungen zu unterdrücken, die sonst in das Stromnetz oder andere Schaltungsteile zurückstrahlen könnten. Dies ist entscheidend, um die Funktion empfindlicher Mikrocontroller und digitaler Schaltungen nicht zu beeinträchtigen und um die gesetzlichen Anforderungen für die elektromagnetische Kompatibilität zu erfüllen.
Darüber hinaus spielt dieser Kondensatortyp eine wichtige Rolle in der Motorsteuerung, wo Schaltvorgänge und die inhärenten Eigenschaften von Elektromotoren erhebliche Störsignale erzeugen können. Durch den Einsatz des EPCO B32922C3104 wird die Lebensdauer der Motorsteuerungskomponenten verlängert und unerwünschte Geräusche oder Fehlfunktionen vermieden. Auch in Haushaltsgeräten wie Waschmaschinen, Kühlschränken oder Mikrowellenherden, die oft über komplexe elektronische Steuerungen verfügen, sorgt dieser Funkentstörkondensator für einen zuverlässigen und störungsfreien Betrieb.
Die X2-Klassifizierung ist ein Indikator für die Fähigkeit des Kondensators, transienten Überspannungen standzuhalten, die beispielsweise durch Schaltvorgänge im Netz oder Blitzeinschläge entstehen können. Dies macht ihn zu einer sicheren Wahl für Anwendungen, die direkt mit dem Wechselstromnetz verbunden sind. Die Auswahl eines qualitativ hochwertigen Funkentstörkondensators wie dem EPCO B32922C3104 ist somit nicht nur eine Frage der Leistungsoptimierung, sondern auch der Gewährleistung von Sicherheit und Zuverlässigkeit.
FAQ – Häufig gestellte Fragen zu EPCO B32922C3104 – Funkentstörkondensator, X2, 100 nF, 305 V, RM 15,0, 110°C, 20%
Was bedeutet die Klassifizierung X2 bei einem Funkentstörkondensator?
Die Klassifizierung X2 nach IEC 60384-14 bedeutet, dass der Kondensator für den Einsatz in Netzspannungsanwendungen entwickelt wurde und eine höhere Stoßspannungsfestigkeit aufweist als X1-Kondensatoren. Er ist dazu bestimmt, serielle Anwendung mit dem Stromnetz zu tolerieren.
Warum ist die Nennspannung von 305 V AC wichtig?
Eine Nennspannung von 305 V AC stellt sicher, dass der Kondensator für typische Wechselspannungsnetze weltweit sicher eingesetzt werden kann, einschließlich der gängigen 230 V AC Netze, und bietet zusätzliche Sicherheitsreserven gegen Netzschwankungen.
In welchen Geräten wird dieser Kondensator typischerweise eingesetzt?
Dieser Kondensator wird häufig in Geräten mit Netzanschluss eingesetzt, wie z.B. Schaltnetzteilen, LED-Treibern, Netzeingangsfiltern von Haushaltsgeräten, Industrie-Automatisierungskomponenten und Motorsteuerungen, um elektromagnetische Störungen zu minimieren.
Was bewirkt die Kapazität von 100 nF in diesem Kontext?
Eine Kapazität von 100 Nanofarad ist ein gängiger Wert für Entstörungsfilter, der effektiv hochfrequente Störsignale im typischen Bereich von Kilohertz bis Megahertz dämpfen kann, ohne die gewünschte Leistungsübertragung zu stark zu beeinträchtigen.
Welchen Vorteil bietet die maximale Betriebstemperatur von 110°C?
Eine hohe maximale Betriebstemperatur von 110°C bedeutet, dass der Kondensator auch in Umgebungen mit erhöhter Wärmeentwicklung, wie sie in vielen elektronischen Geräten vorkommt, zuverlässig und stabil funktioniert, was zu einer längeren Lebensdauer und höherer Betriebssicherheit führt.
Ist die Toleranz von 20% für Entstörungszwecke ausreichend?
Ja, für die meisten Anwendungen zur Funkentstörung ist eine Toleranz von 20% völlig ausreichend. Die primäre Funktion ist die Dämpfung von Störsignalen, und diese Kapazitätstoleranz beeinträchtigt diese Funktion nicht wesentlich.
Was versteht man unter dem Rastermaß (RM) von 15,0 mm?
Das Rastermaß von 15,0 mm bezieht sich auf den Abstand zwischen den Anschlusspins des Kondensators. Dieser Standardwert erleichtert die Bestückung auf Leiterplatten mit gängigen Fertigungsprozessen.
