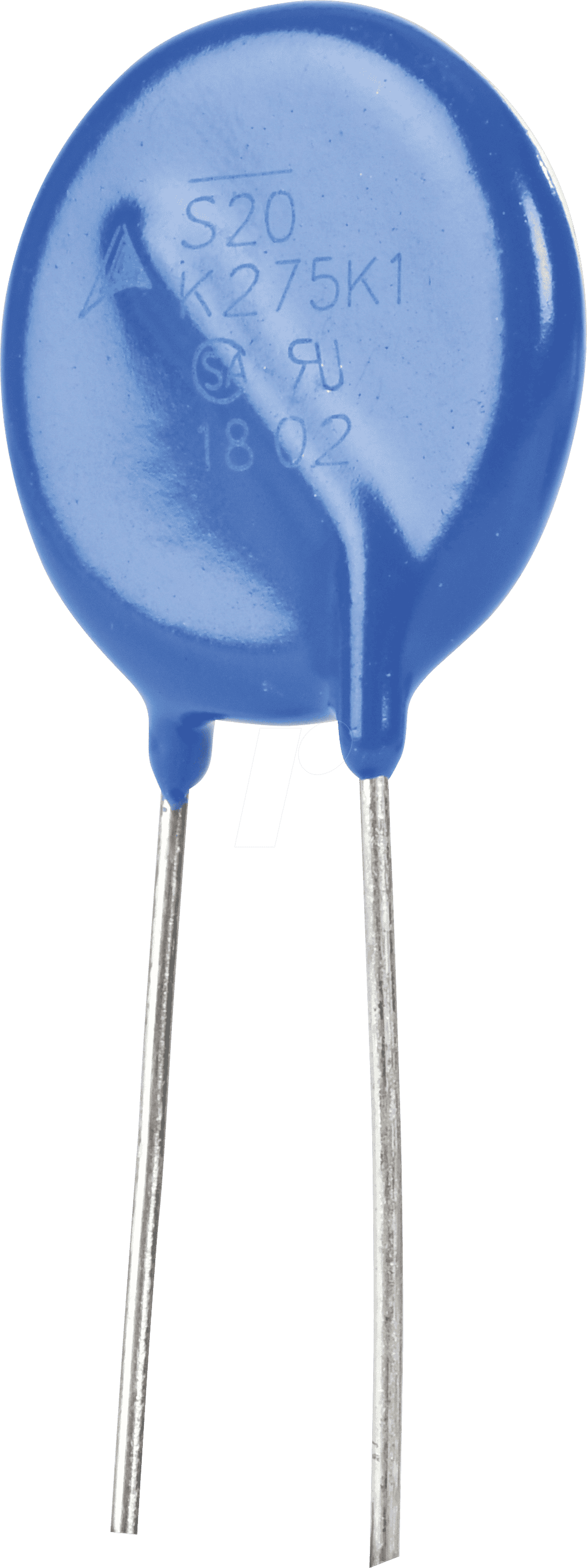

Zuverlässiger Überspannungsschutz für Ihre Elektronik: Der EPC B72220-S 55 – Varistor
Schützen Sie Ihre wertvollen elektronischen Geräte und Anlagen zuverlässig vor schädlichen Überspannungen und transienten Störgrößen mit dem EPC B72220-S 55 Varistor. Dieser hochleistungsfähige Spannungsbegrenzer ist die ideale Lösung für Ingenieure, Techniker und anspruchsvolle Heimanwender, die höchste Sicherheit und Langlebigkeit ihrer Schaltungen gewährleisten möchten.
Maximale Sicherheit und überlegene Leistung
Der EPC B72220-S 55 Varistor zeichnet sich durch seine herausragenden Schutzfähigkeiten aus. Im Gegensatz zu einfacheren Schutzmechanismen, die oft nur begrenzten Schutz bieten, ist dieser Varistor speziell dafür konzipiert, Energieeffektivität mit höchster Zuverlässigkeit zu kombinieren. Seine präzise Auslegung stellt sicher, dass schädliche Spannungsspitzen, wie sie durch Blitzeinschläge, Schaltvorgänge in Stromnetzen oder Störungen in angeschlossenen Geräten verursacht werden, sicher abgeleitet werden, bevor sie kritische Komponenten beschädigen können.
Technische Spezifikationen und Vorteile
- Hohe Spannungsfestigkeit: Mit einer Nennspannung von 550 V AC/DC bietet der Varistor einen robusten Schutz für eine Vielzahl von Anwendungen, die höhere Betriebsspannungen erfordern.
- Präzise Toleranz: Die Fertigungstoleranz von 10% gewährleistet eine konsistente Leistung und Vorhersagbarkeit des Ansprechverhaltens, was für empfindliche Schaltungen von entscheidender Bedeutung ist.
- Kompaktes Design: Der Rastermaß (RM) von 10 mm ermöglicht eine platzsparende Integration in verschiedenste Schaltungsdesigns, von industriellen Steuerungen bis hin zu Unterhaltungselektronik.
- Schnelle Ansprechzeit: Varistoren sind für ihre extrem schnelle Reaktion auf Überspannungen bekannt. Der EPC B72220-S 55 leitet schädliche Energie innerhalb von Nanosekunden ab, minimiert so die Belastung der geschützten Komponenten.
- Energieabsorption: Die Fähigkeit, hohe Energiemengen zu absorbieren, macht diesen Varistor zu einer robusten Wahl für Anwendungen, bei denen häufiger mit transienten Ereignissen zu rechnen ist.
- Lange Lebensdauer: Bei korrekter Anwendung und Dimensionierung bietet der EPC B72220-S 55 eine signifikant längere Lebensdauer im Vergleich zu einfacheren Schutzkomponenten.
Umfassender Schutz für diverse Anwendungsbereiche
Der EPC B72220-S 55 Varistor ist ein unverzichtbarer Bestandteil für den Schutz einer breiten Palette von elektronischen Systemen. Seine Vielseitigkeit und Leistungsfähigkeit machen ihn zur optimalen Wahl für:
- Industrielle Automatisierung: Schutz von Steuerungen, SPS-Systemen, Sensoren und Aktoren in rauen Umgebungen.
- Netzversorgungen und Stromverteilung: Ableitung von Überspannungen in Netzteilen, Stromschienen und Verteilerkästen.
- Telekommunikation: Schutz von empfindlichen Kommunikationsgeräten und Netzwerkinfrastruktur.
- Unterhaltungselektronik: Sicherung von Hi-Fi-Anlagen, Fernsehern, Computern und anderen Haushaltsgeräten.
- Medizintechnik: Gewährleistung der Zuverlässigkeit und Sicherheit von medizinischen Geräten, bei denen Ausfälle nicht tolerierbar sind.
- Erneuerbare Energien: Schutz von Wechselrichtern und Steuereinheiten in Photovoltaik- und Windkraftanlagen.
Detaillierte Produktmerkmale
| Eigenschaft | Detail |
|---|---|
| Modellbezeichnung | EPC B72220-S 55 |
| Komponententyp | Varistor (Metalloxid-Varistor, MOV) |
| Rastermaß (RM) | 10 mm |
| Max. AC-Spannung | 550 V AC |
| Max. DC-Spannung | 550 V DC |
| Toleranz der Ansprechspannung | 10 % |
| Ansprechzeit | Typisch < 25 Nanosekunden |
| Energieabsorption | Erhebliche Kapazität zur Ableitung transienter Energie; die spezifische Impulsenergie (Peak-Strom) ist je nach Impulsform und Dauer zu beachten. |
| Betriebstemperaturbereich | Umfassend, typischerweise -40°C bis +85°C, für zuverlässigen Einsatz in diversen Umgebungen. |
| Gehäuseform | Axial, für Durchsteckmontage (THT) |
| Material und Aufbau | Hochwertige Keramikmatrix auf Zinkoxidbasis, robust verkapselt für mechanische Integrität und Isolationsschutz. |
Wichtige Überlegungen zur Auswahl und Anwendung
Die korrekte Dimensionierung und Auswahl eines Überspannungsschutzgeräts wie des EPC B72220-S 55 ist entscheidend für seine Wirksamkeit. Achten Sie auf die Nennspannung des zu schützenden Geräts und stellen Sie sicher, dass die maximale AC- oder DC-Spannung des Varistors diese sicher übersteigt. Berücksichtigen Sie außerdem die erwarteten transienten Ströme und Energiebelastungen in Ihrer Anwendung. Eine fachgerechte Installation, oft in Kombination mit einer schnellen Sicherung, gewährleistet den optimalen Schutz. Die Verwendung von mehrstufigem Überspannungsschutz kann die Gesamtsicherheit weiter erhöhen.
FAQ – Häufig gestellte Fragen zu EPC B72220-S 55 – Varistor, RM 10 mm, 550 V, 10%
Was ist ein Varistor und wie funktioniert er?
Ein Varistor, auch Spannungsabhängiger Widerstand (VDR) genannt, ist eine elektronische Komponente, deren Widerstand stark von der angelegten Spannung abhängt. Bei normaler Betriebsspannung hat der Varistor einen sehr hohen Widerstand und leitet kaum Strom. Sobald die Spannung einen bestimmten Schwellenwert überschreitet (die Varistorspannung), sinkt sein Widerstand rapide ab. Dadurch wird die überschüssige Energie über den Varistor in die Erde abgeleitet, bevor sie die angeschlossenen empfindlichen Bauteile beschädigen kann. Nach Abklingen der Überspannung kehrt der Varistor zu seinem hohen Widerstand zurück.
Welche Arten von Überspannungen kann dieser Varistor ableiten?
Der EPC B72220-S 55 Varistor ist konzipiert, um transiente Überspannungen abzuleiten. Dazu gehören insbesondere:
- Netzseitige Überspannungen, die durch Schaltvorgänge in Stromnetzen, das Ein- und Ausschalten großer Lasten oder Fehler in der Stromversorgung verursacht werden.
- Induktive Überspannungen, die beim schnellen Abschalten von Spulen oder Motoren entstehen.
- Blitzschlaginduzierte Überspannungen, die entweder durch direkten Einschlag oder durch Einkopplung in Leitungen entstehen.
Für welche Anwendungen ist eine Nennspannung von 550 V geeignet?
Eine Nennspannung von 550 V ist für eine Vielzahl von Anwendungen im industriellen und professionellen Bereich geeignet, wo höhere Betriebsspannungen als die üblichen 230 V oder 400 V im Haushaltsbereich vorkommen. Dazu zählen unter anderem:
- Dreiphasennetze mit höheren Spannungen
- Spezielle industrielle Stromversorgungen
- Einige Arten von Wechselrichtern und Stromwandlern
- Geräte, die an professionelle Stromverteilungsnetze angeschlossen werden.
Es ist entscheidend, die Nennspannung des zu schützenden Geräts mit der maximalen Betriebsspannung des Varistors abzugleichen.
Was bedeutet der Rastermaß (RM) von 10 mm?
Der Rastermaß (RM) von 10 mm bezieht sich auf den Abstand zwischen den Anschlusspins des Varistors. Dieser Wert ist wichtig für die Bestückung von Leiterplatten (PCBs). Ein Rastermaß von 10 mm ermöglicht eine relativ dichte Bestückung und ist kompatibel mit vielen Standard-Leiterplattendesigns und Bestückungsautomaten. Die Auswahl des richtigen Rastermaßes ist entscheidend für die mechanische Kompatibilität und die Platznutzung auf der Platine.
Wie wird die Toleranz von 10% bei der Varistorspannung interpretiert?
Die Toleranz von 10% bezieht sich auf die charakteristische Spannung des Varistors, bei der er zu leiten beginnt. Das bedeutet, dass die tatsächliche Spannungsfestigkeit des Varistors um bis zu 10% über oder unter dem spezifizierten Nennwert (in diesem Fall 550 V, was bedeutet, dass die Ansprechspannung typischerweise im Bereich von etwa 495 V bis 605 V liegt) liegen kann. Für die meisten Anwendungen ist diese Toleranz ausreichend. Bei sehr empfindlichen Schaltungen, die eine extrem präzise Ansprechschwelle erfordern, kann es notwendig sein, dies bei der Systemauslegung zu berücksichtigen oder auf Varistoren mit geringerer Toleranz zurückzugreifen.
Muss der Varistor mit einer Sicherung kombiniert werden?
Ja, in den meisten Anwendungsfällen ist die Kombination eines Varistors mit einer schnellen Sicherung dringend empfohlen. Wenn der Varistor durch eine langanhaltende oder sehr energiereiche Überspannung überlastet wird, kann er versagen. Ein solches Versagen kann zu einem Kurzschluss führen, der eine Gefahr darstellen kann. Die Sicherung dient dazu, die Stromzufuhr zu unterbrechen, bevor der Varistor überhitzt oder Schaden anrichtet. Die Auswahl der richtigen Sicherung (Typ und Stromstärke) ist essenziell und sollte auf den spezifischen Anwendungsbedingungen basieren.
Wie lange ist die erwartete Lebensdauer eines solchen Varistors?
Die Lebensdauer eines Varistors hängt stark von der Anzahl und Intensität der Überspannungsereignisse ab, denen er ausgesetzt ist. Jeder Varistor erleidet durch die Ableitung von Überspannungen eine gewisse Degradation. Bei der normalen Anwendung, mit gelegentlichen Überspannungen, kann die Lebensdauer viele Jahre betragen. Bei häufigen oder sehr energiereichen Ereignissen kann sich die Lebensdauer erheblich verkürzen. Eine ordnungsgemäße Dimensionierung und die Kombination mit einer Sicherung tragen dazu bei, die Lebensdauer zu maximieren und einen zuverlässigen Schutz über einen langen Zeitraum zu gewährleisten.
