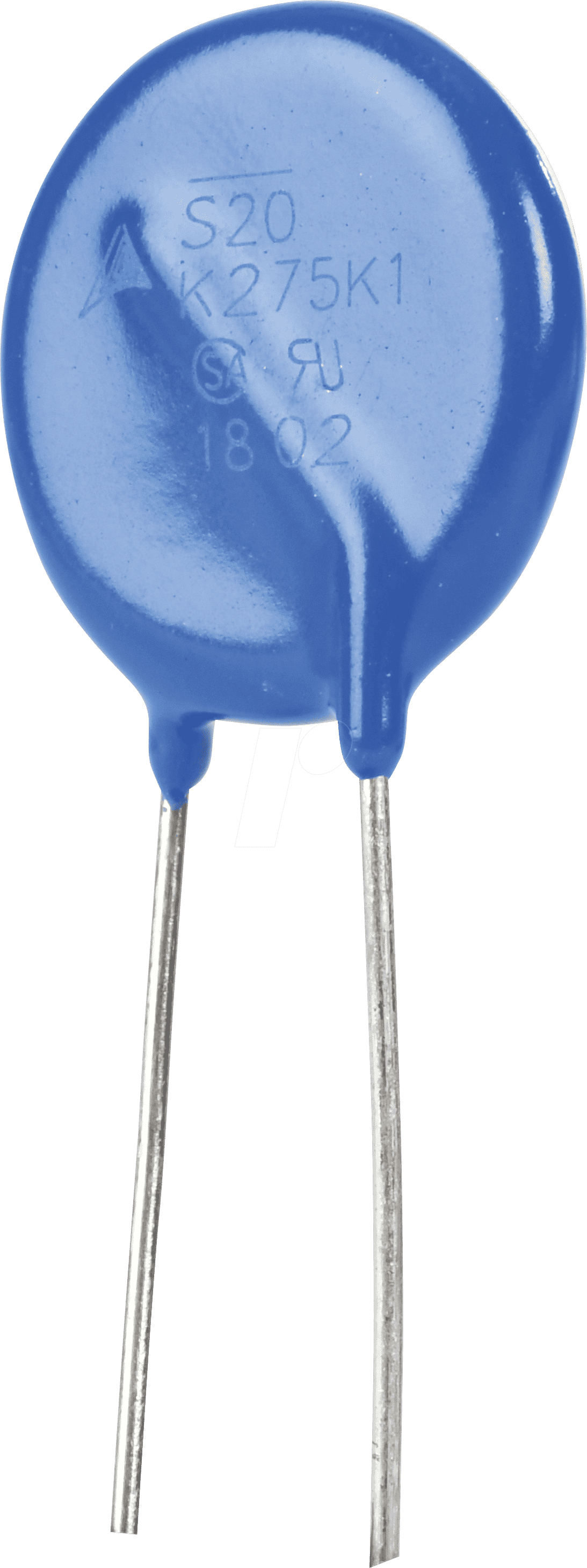

Schutz vor Überspannung: Der EPC B72220-S 40 Varistor für Ihre Schaltung
Wenn es um den zuverlässigen Schutz Ihrer elektronischen Schaltungen vor schädlichen Überspannungen geht, ist der EPC B72220-S 40 Varistor die ideale Wahl. Entwickelt für anspruchsvolle Anwendungen in Industrie, Telekommunikation und Unterhaltungselektronik, bietet dieser Varistor eine außergewöhnliche Leistung und Langlebigkeit, um Ihre wertvolle Hardware vor plötzlichen Spannungsspitzen zu bewahren.
Innovative Überspannungsschutztechnologie
Der EPC B72220-S 40 Varistor nutzt die bewährte Keramik-basierten Metalloxid-Varistor (MOV)-Technologie. Diese Technologie zeichnet sich durch ihre schnelle Ansprechzeit, hohe Energieabsorption und hervorragende Zuverlässigkeit aus. Im Gegensatz zu einfacheren Schutzkomponenten, wie z.B. Gasentladungsröhren oder Transienten-Suppressordioden (TVS), bietet der MOV eine kontinuierliche Schutzfunktion über einen breiten Temperaturbereich und eine Vielzahl von Überspannungsimpulsen. Seine Kernfunktion besteht darin, im Normalbetrieb einen extrem hohen Widerstand aufzuweisen und erst bei Überschreitung eines definierten Schwellenwertes schlagartig seinen Widerstand zu verringern. Diese schnelle Umschaltung leitet die überschüssige Energie sicher zur Erde ab und schützt so die nachfolgenden Schaltungskomponenten vor Beschädigung. Die präzise Spannungsbegrenzung und die Fähigkeit, wiederholte Überspannungsereignisse zu absorbieren, machen ihn zu einer unverzichtbaren Komponente in nahezu jedem modernen elektronischen System.
Überlegene Vorteile des EPC B72220-S 40 Varistors
- Hohe Energieabsorption: Der EPC B72220-S 40 ist darauf ausgelegt, erhebliche Energiemengen zu absorbieren, die bei transienten Überspannungen auftreten können. Dies schützt Ihre empfindlichen elektronischen Bauteile effektiv vor Zerstörung.
- Schnelle Ansprechzeit: Die blitzschnelle Reaktion auf Überspannungsereignisse minimiert die Dauer der gefährlichen Spannungsspitzen und schützt so auch die am schnellsten reagierenden Schaltungsteile.
- Präzise Spannungsbegrenzung: Mit einer definierten Betriebsspannung und einer Toleranz von 10% stellt der Varistor sicher, dass die Spannung nach dem Ansprechen auf ein sicheres Niveau begrenzt wird.
- Langlebigkeit und Zuverlässigkeit: Hergestellt aus hochwertigen Materialien und unter strengen Qualitätskontrollen, bietet dieser Varistor eine außergewöhnliche Lebensdauer und Zuverlässigkeit, selbst unter anspruchsvollen Betriebsbedingungen.
- Kompaktes Design: Mit einem Rastermaß (RM) von 10 mm integriert sich der Varistor nahtlos in bestehende Schaltungsdesigns und minimiert den Platzbedarf auf der Leiterplatte.
- Breiter Betriebstemperaturbereich: Geeignet für den Einsatz in vielfältigen Umgebungsbedingungen, von kalten bis zu heißen Umgebungen, was seine Einsatzmöglichkeiten erweitert.
- Kosteneffiziente Lösung: Bietet ein exzellentes Preis-Leistungs-Verhältnis für umfassenden Überspannungsschutz, der die Lebensdauer Ihrer Geräte verlängert und teure Reparaturen vermeidet.
Technische Spezifikationen im Detail
Der EPC B72220-S 40 repräsentiert eine fortschrittliche Lösung im Bereich des aktiven Überspannungsschutzes. Seine technische Konzeption basiert auf einer sorgfältig ausgewählten Keramikzusammensetzung, die in Kombination mit einer präzisen Fertigungstechnologie die gewünschten elektrischen Eigenschaften erzielt. Das Rastermaß von 10 mm ermöglicht eine flexible Integration in standardisierte Leiterplattenlayouts und unterstützt damit eine breite Palette von Applikationen. Die Nennspannung von 40 V stellt sicher, dass der Varistor für Systeme mit entsprechenden Betriebsspannungen optimiert ist, während die Toleranz von 10% eine zuverlässige Aktivierung innerhalb eines definierten Bereichs garantiert. Die Fähigkeit, transiente Ströme zu leiten und dabei die Spannung auf ein sicheres Niveau zu begrenzen, macht ihn zu einem essenziellen Bestandteil für die Robustheit elektronischer Systeme.
| Merkmal | Beschreibung |
|---|---|
| Modellbezeichnung | EPC B72220-S 40 |
| Produkttyp | Varistor (Metalloxid-Varistor, MOV) |
| Rastermaß (RM) | 10 mm |
| Nennspannung (AC/DC) | 40 V (typisch für Ansprechspannung oder Sperrspannung, je nach Anwendungskontext) |
| Toleranz (Spannung) | 10% |
| Ansprechzeit | Nanosekundenbereich (typisch für MOV-Technologie) |
| Energieabsorption | Optimiert für transiente Überspannungsenergien, genaue Spezifikation abhängig von Impulsform und Dauer |
| Betriebstemperaturbereich | Breit gefächert, typischerweise -40°C bis +85°C oder höher, je nach spezifischem Datenblatt |
| Gehäuseform | Radial bedrahtet, für Durchsteckmontage (THT) auf Leiterplatten |
| Anwendungsgebiete | Schutz von Niederspannungsschaltkreisen, Stromversorgungen, Telekommunikationsgeräten, Industrieautomation, Unterhaltungselektronik |
Anwendungsgebiete und Integration
Der EPC B72220-S 40 Varistor findet breite Anwendung in zahlreichen Bereichen, in denen die Integrität und Langlebigkeit elektronischer Komponenten von höchster Bedeutung sind. Dazu zählen insbesondere:
- Industrielle Steuerungen: Zum Schutz von SPS-Systemen (Speicherprogrammierbare Steuerungen), Sensoren und Aktoren vor Spannungsspitzen, die durch Schaltvorgänge oder externe Einflüsse entstehen können.
- Telekommunikationsinfrastruktur: Absicherung von Basisstationen, Routern und anderen Netzwerkkomponenten gegen Blitzschlaginduzierte Überspannungen und Leitungsstörungen.
- Automobilindustrie: Schutz von Bordelektroniksystemen vor transienten Spannungen, die durch das Starten des Motors, Lichtmaschinenbetrieb oder elektrische Verbraucher entstehen können.
- Unterhaltungselektronik: Schutz von Netzteilen, AV-Geräten und anderen empfindlichen Komponenten in Hi-Fi-Anlagen, Fernsehern und Spielekonsolen.
- Netzteile und Stromversorgungen: Als integraler Bestandteil von AC/DC-Wandlern und DC/DC-Konvertern zur Sicherstellung eines stabilen und geschützten Ausgangssignals.
Die Integration des Varistors in die Schaltung erfolgt typischerweise parallel zu den zu schützenden Bauteilen. Ein sorgfältiges Layout der Leiterplatte, unter Berücksichtigung kurzer Leiterbahnen zum Varistor und zur Erdverbindung, maximiert seine Effektivität.
FAQs – Häufig gestellte Fragen zu EPC B72220-S 40 – Varistor, RM 10 mm, 40 V, 10%
Was ist ein Varistor und wie funktioniert er?
Ein Varistor ist eine elektronische Komponente, deren elektrischer Widerstand spannungsabhängig ist. Er verhält sich wie ein sehr hoher Widerstand im normalen Betrieb, leitet aber bei Überschreitung einer bestimmten Spannung (Ansprechspannung) Strom ab. Diese Eigenschaft ermöglicht es ihm, überschüssige Energie, die durch Überspannungen entsteht, sicher zur Erde abzuleiten und so nachfolgende Schaltungsteile zu schützen.
Welche Vorteile bietet der EPC B72220-S 40 im Vergleich zu anderen Überspannungsschutzkomponenten?
Der EPC B72220-S 40 kombiniert eine hohe Energieabsorption mit einer schnellen Ansprechzeit und einer präzisen Spannungsbegrenzung. Im Vergleich zu einfacheren Schutzmethoden bietet er eine robustere und zuverlässigere Lösung, die auch wiederholte Überspannungsereignisse sicher bewältigen kann.
Ist der EPC B72220-S 40 für alle Arten von Überspannungen geeignet?
Der Varistor ist primär für den Schutz vor transienten Überspannungen konzipiert, wie sie beispielsweise durch Schaltvorgänge, induktive Lasten oder Blitzschlag in der Nähe entstehen. Für extrem hohe Energieereignisse oder anhaltende Überspannungen können zusätzliche Schutzstufen erforderlich sein.
Wie wähle ich die richtige Nennspannung für meinen Varistor?
Die Nennspannung des Varistors sollte etwas höher sein als die normale Betriebsspannung des geschützten Stromkreises. Eine Nennspannung von 40 V wie beim EPC B72220-S 40 eignet sich gut für Systeme, die mit Spannungen bis ca. 30-35 V arbeiten, um sicherzustellen, dass der Varistor im Normalbetrieb nicht anspricht.
Was bedeutet das Rastermaß (RM) von 10 mm?
Das Rastermaß (RM) gibt den Abstand zwischen den Anschlusspins des Varistors an. Ein RM von 10 mm ist ein Standardmaß für viele Durchsteckmontage-Komponenten (THT) auf Leiterplatten und erleichtert die Platzierung und Bestückung.
Welchen Einfluss hat die Toleranz von 10% auf die Leistung des Varistors?
Die Toleranz von 10% bezieht sich auf die genaue Ansprechspannung des Varistors. Das bedeutet, dass die tatsächliche Spannung, bei der der Varistor zu leiten beginnt, innerhalb von +/- 10% der angegebenen Nennspannung liegt. Dies ist ein üblicher Wert, der eine zuverlässige Funktion gewährleistet.
Wo platziere ich den Varistor am besten in meiner Schaltung?
Der Varistor sollte so nah wie möglich an der Stelle platziert werden, an der die Überspannung in die Schaltung eindringen könnte oder an der empfindliche Komponenten geschützt werden sollen. Eine kurze Verbindung zu den Stromversorgungspins und eine gute Masseverbindung sind entscheidend für eine optimale Schutzwirkung.
