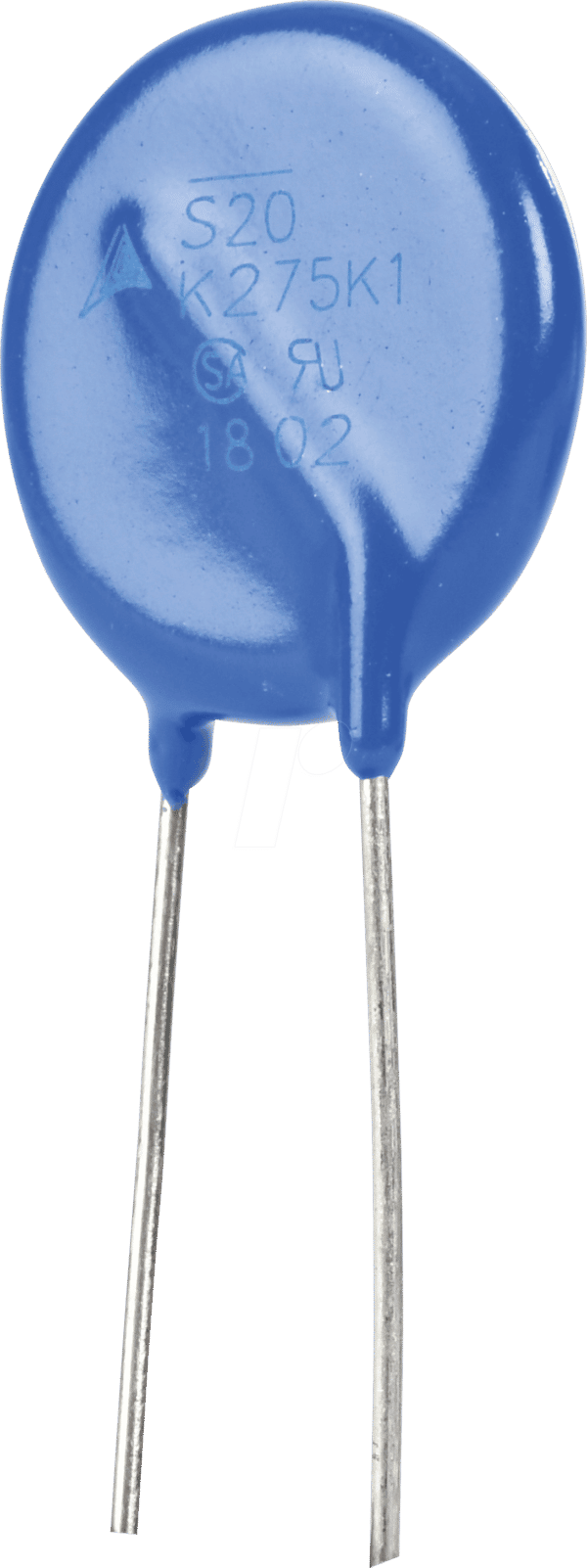

Schützen Sie Ihre Elektronik: EPC B72220-S 302 – Der zuverlässige Überspannungsschutz für kritische Anwendungen
Wenn es um den Schutz empfindlicher elektronischer Schaltungen vor transienten Überspannungen geht, ist Zuverlässigkeit das A und O. Der EPC B72220-S 302 Varistor mit einem Rastermaß von 10 mm und einer Nennspannung von 300 V bietet genau diese Sicherheit. Entwickelt für industrielle Anwendungen, Schaltnetzteile, Messgeräte und andere sicherheitskritische Systeme, schützt er Ihre wertvolle Hardware effektiv vor schädlichen Spannungsspitzen, die durch Schaltvorgänge, Blitzeinschläge oder Netzstörungen verursacht werden können. Dieser Varistor ist die ideale Wahl für Ingenieure, Techniker und Systemintegratoren, die auf kompromisslosen Schutz und Langlebigkeit angewiesen sind.
Hervorragende Schutzleistung und Langlebigkeit
Der EPC B72220-S 302 zeichnet sich durch seine überlegene Leistungsfähigkeit im Vergleich zu Standard-Überspannungsschutzkomponenten aus. Seine präzise gefertigte Keramikstruktur ermöglicht eine schnelle und effiziente Ableitung von Energie bei Überspannungen, wodurch Ihre nachgeschalteten Bauteile vor Beschädigungen geschützt werden. Die Toleranz von 10% gibt dabei einen klaren Rahmen für die Betriebsspannung, was eine exakte Systemauslegung ermöglicht. Im Gegensatz zu einfachen Schutzdioden oder transienten Suppressordioden (TVS-Dioden) bietet dieser Varistor eine höhere Energieableitungsfähigkeit, was ihn für anspruchsvollere Umgebungen qualifiziert.
Technische Spezifikationen und überlegene Konstruktion
Der EPC B72220-S 302 ist ein Einkammer-Varistor, der auf einer fortschrittlichen Zinkoxid-Keramik-Technologie basiert. Diese Technologie gewährleistet eine nichtlineare Strom-Spannungs-Charakteristik, die es dem Varistor ermöglicht, im Normalbetrieb einen sehr geringen Leckstrom aufzuweisen und bei Erreichen einer bestimmten Schwellenspannung seinen Widerstand drastisch zu reduzieren. Dies initiiert die Ableitung der überschüssigen Energie zur Erde und schützt so die angeschlossene Last. Das Rastermaß von 10 mm erleichtert die Integration in Standard-Leiterplattendesigns und sorgt für eine optimale räumliche Verteilung auf der Platine, was thermische Überlastungen minimiert.
Vorteile des EPC B72220-S 302 Varistors
- Effektiver Überspannungsschutz: Zuverlässiger Schutz vor transienten Spannungsspitzen, die elektronische Komponenten beschädigen können.
- Hohe Energieableitfähigkeit: Geeignet für anspruchsvolle Umgebungen mit potenziell hohen Energiebelastungen.
- Schnelle Reaktionszeit: Minimale Verzögerung bei der Ableitung von Überspannungen, schützt sofort.
- Lange Lebensdauer: Robuste Konstruktion und bewährte Zinkoxid-Technologie für dauerhaften Schutz.
- Breiter Temperaturbereich: Zuverlässiger Betrieb unter verschiedenen Umgebungsbedingungen.
- Einfache Integration: Standard-Rastermaß von 10 mm für einfache Montage auf Leiterplatten.
- Kosteneffiziente Lösung: Bietet ein hervorragendes Preis-Leistungs-Verhältnis für sicherheitskritische Anwendungen.
Anwendungsbereiche für höchste Anforderungen
Die Einsatzmöglichkeiten des EPC B72220-S 302 sind vielfältig und erstrecken sich über kritische Bereiche der Elektronikentwicklung und -produktion. Insbesondere in:
- Industrielle Steuerungen: Schutz von SPS-Systemen, Sensoren und Aktoren vor Netzstörungen.
- Schaltnetzteile: Verhinderung von Schäden durch Spannungsspitzen im primären und sekundären Bereich.
- Telekommunikationstechnik: Sicherung von Basisstationen und Netzwerkkomponenten.
- Medizintechnik: Gewährleistung der Zuverlässigkeit und Sicherheit von medizinischen Geräten.
- Automobilindustrie: Schutz von Bordelektronik vor Spannungsspitzen im Bordnetz.
- Unterhaltungselektronik: Erhöhung der Lebensdauer von Hochleistungselektronik.
- Mess- und Prüftechnik: Schutz von empfindlichen Messgeräten vor externen Störeinflüssen.
Die Nennspannung von 300 V ist dabei optimal auf gängige Netzspannungen und deren mögliche Überschwingungen abgestimmt, während die 10%ige Toleranz eine präzise Auslegung im Rahmen der elektrischen Normen ermöglicht.
Detaillierte Produktmerkmale im Überblick
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Produkttyp | Einkammer-Varistor (Zinkoxid) |
| Modellbezeichnung | EPC B72220-S 302 |
| Rastermaß (RM) | 10 mm (Standard für Leiterplattenmontage) |
| Nennspannung (AC) | 300 V (Effektivwert) |
| Toleranz | 10% (Kennzeichnet die zulässige Abweichung von der Nennspannung) |
| Ansprechzeit | Extrem schnell (typischerweise im Nanosekundenbereich), schützt nahezu augenblicklich. |
| Energieableitfähigkeit | Hohe Kapazität zur Absorption von transienter Energie, spezifiziert nach Anwendungsnormen. Bietet überlegenen Schutz gegenüber einfacheren Diodenlösungen. |
| Betriebstemperaturbereich | Breit gefasst, gewährleistet Zuverlässigkeit unter verschiedenen klimatischen Bedingungen (typischerweise -40°C bis +85°C oder höher, je nach spezifischer Baureihe). |
| Gehäusebauform | Axial-Bedrahtet, optimiert für Durchsteckmontage (THT). |
| Material der Kerne | Hochreine Zinkoxid-Körner (ZnO) mit sorgfältig ausgewählten Additiven zur Optimierung der Leistung und Lebensdauer. |
| Normenkonformität | Entwickelt nach relevanten internationalen Normen für Überspannungsschutzkomponenten, wie z.B. IEC 61051. |
Materialwissenschaft und Herstellungsprozess
Die Leistungsfähigkeit des EPC B72220-S 302 Varistors beruht maßgeblich auf der verwendeten Zinkoxid-basierten Keramik. Diese Keramik wird aus einer Pulvermischung hergestellt, die hauptsächlich aus Zinkoxid (ZnO) besteht und mit geringen Mengen an anderen Metalloxiden wie Bismutoxid (Bi2O3), Kobaltoxid (CoO), Manganoxid (MnO2) und anderen Dotierstoffen versetzt ist. Diese Additive spielen eine entscheidende Rolle bei der Steuerung der Kornwachstumsphasen während des Sinterprozesses und beeinflussen maßgeblich die elektrischen Eigenschaften der einzelnen Korngrenzen. Die Korngrenzen wirken als Schottky-Barrieren, die im normalen Betrieb einen hohen Widerstand aufweisen, aber bei Erreichen der Durchbruchspannung einen schnellen Übergang in einen leitenden Zustand ermöglichen. Der Herstellungsprozess umfasst sorgfältiges Mischen der Pulver, Pressen zu Scheiben, Sintern bei hohen Temperaturen (oft über 1200°C) und anschließendes Beschichten der Anschlussdrähte und der Gehäuseoberfläche, um eine elektrische Isolierung und mechanische Stabilität zu gewährleisten. Die präzise Kontrolle dieser Schritte garantiert die konsistente Qualität und die zuverlässige Leistung jeder einzelnen Komponente.
Langzeitverhalten und Zuverlässigkeit
Ein entscheidender Faktor für den Einsatz in sicherheitskritischen Anwendungen ist das Langzeitverhalten des Varistors. Der EPC B72220-S 302 ist darauf ausgelegt, auch nach zahlreichen Überspannungsereignissen seine Schutzfunktion beizubehalten. Während bei jedem Überspannungsereignis eine geringe Degradation der Varistor-Zelle stattfindet, ist diese bei diesem Modell minimiert. Die sorgfältige Materialauswahl und der optimierte Herstellungsprozess tragen dazu bei, die Lebensdauer des Varistors zu maximieren und Ausfälle durch Alterung zu vermeiden. Dies bedeutet für den Anwender eine erhöhte Betriebssicherheit und eine reduzierte Notwendigkeit für regelmäßige Wartung oder Austausch.
FAQ – Häufig gestellte Fragen zu EPC B72220-S 302 – Varistor, RM 10 mm, 300 V, 10%
Was ist die Hauptfunktion eines Varistors wie dem EPC B72220-S 302?
Die Hauptfunktion eines Varistors ist der Schutz elektronischer Schaltungen vor transienten Überspannungen. Er verhält sich wie ein automatischer Schalter, der bei normalen Betriebsspannungen einen hohen Widerstand hat und erst bei Erreichen einer vordefinierten Überspannung seinen Widerstand drastisch reduziert, um die überschüssige Energie abzuleiten und so nachgeschaltete Bauteile zu schützen.
Für welche Art von Anwendungen ist der EPC B72220-S 302 Varistor am besten geeignet?
Der EPC B72220-S 302 ist aufgrund seiner Nennspannung von 300 V und seiner hohen Energieableitfähigkeit ideal für eine Vielzahl von industriellen und kommerziellen Anwendungen. Dazu gehören Schaltnetzteile, industrielle Steuerungen, Kommunikationssysteme, Messgeräte und andere elektronische Geräte, die empfindlich auf Spannungsspitzen reagieren.
Was bedeutet das Rastermaß von 10 mm?
Das Rastermaß (RM) von 10 mm bezieht sich auf den Abstand zwischen den beiden Anschlussdrähten des Varistors. Dieses Standardmaß erleichtert die Montage des Bauteils auf Leiterplatten mithilfe von automatischen Bestückungsmaschinen und gewährleistet die Kompatibilität mit den meisten Standard-Leiterplattendesigns, die für Durchsteckmontage (THT – Through-Hole Technology) ausgelegt sind.
Was bedeutet die Angabe von 300 V und 10% Toleranz?
Die Angabe von 300 V bezieht sich auf die maximale Nennspannung (AC-Effektivwert), bis zu der der Varistor im Normalbetrieb eingesetzt werden kann, ohne seinen Widerstand signifikant zu ändern. Die 10%ige Toleranz gibt an, dass die tatsächliche Durchbruchspannung innerhalb eines Bereichs von +/- 10% um den Nennwert liegen kann. Dies ist wichtig für die präzise Auslegung von Schaltungen, um sicherzustellen, dass der Varistor bei den erwarteten Betriebsspannungen sicher arbeitet.
Wie unterscheidet sich ein Varistor von einer TVS-Diode?
Während sowohl Varistoren als auch TVS-Dioden (Transient Voltage Suppressor) zum Schutz vor Überspannungen eingesetzt werden, unterscheiden sie sich in ihrer Wirkungsweise und ihren Fähigkeiten. Varistoren sind in der Regel kostengünstiger und bieten eine höhere Energieableitfähigkeit, was sie für industrielle Anwendungen attraktiv macht. TVS-Dioden haben oft eine präzisere Spannungsbegrenzung und schnellere Ansprechzeiten, sind aber typischerweise für geringere Energiemengen ausgelegt.
Wie wird die Lebensdauer eines Varistors bestimmt?
Die Lebensdauer eines Varistors wird hauptsächlich durch die Anzahl und die Intensität der aufgetretenen Überspannungsereignisse bestimmt. Jedes Ereignis führt zu einer geringfügigen Degradation des Materials. Der EPC B72220-S 302 ist jedoch für eine hohe Langlebigkeit unter Berücksichtigung typischer Umgebungsbedingungen und Überspannungsbelastungen konzipiert. Spezifikationen zur maximal zulässigen Anzahl von Impulsen bei bestimmten Energielevels sind oft in den detaillierten Datenblättern zu finden.
Ist der EPC B72220-S 302 Varistor schwer zu montieren?
Nein, die Montage des EPC B72220-S 302 Varistors ist dank seines Standard-Rastermaßes von 10 mm und der bedrahteten Anschlüsse einfach. Er ist für die Durchsteckmontage auf Leiterplatten konzipiert und kann mit gängigen Lötverfahren problemlos in die Schaltung integriert werden.
