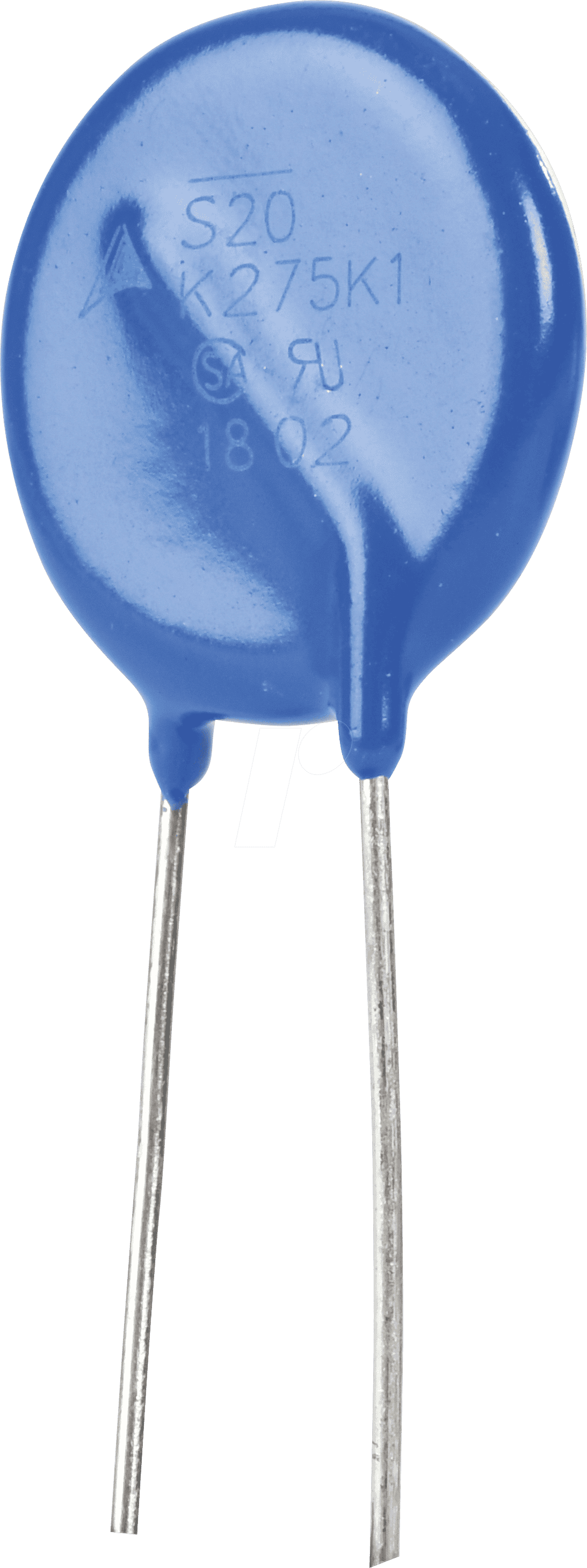

Zuverlässiger Überspannungsschutz für anspruchsvolle Anwendungen: Der EPC B72220-S 25 – Varistor
Suchen Sie nach einer robusten und zuverlässigen Lösung zur Unterdrückung von transienten Überspannungen in Ihren elektronischen Schaltungen? Der EPC B72220-S 25 – Varistor mit einem Rastermaß von 10 mm und einer Nennspannung von 25 V ist die ideale Wahl für Entwickler, Ingenieure und Techniker, die empfindliche Komponenten vor schädlichen Spannungsspitzen schützen müssen. Dieses Bauteil ist speziell dafür konzipiert, in kritischen Systemen für Stabilität und Langlebigkeit zu sorgen, wo selbst kurzzeitige Überbeanspruchungen Ausfälle verursachen könnten.
Die überlegene Wahl für Schaltungsschutz: Präzision und Leistung
Herkömmliche Schutzmechanismen können oft Kompromisse bei der Reaktionszeit, der Belastbarkeit oder der Langzeitstabilität erfordern. Der EPC B72220-S 25 Varistor zeichnet sich durch seine präzise Ansprechcharakteristik und seine hohe Energieableitungsfähigkeit aus. Mit einer Toleranz von 10 % bietet er eine konsistente Leistung über seine gesamte Lebensdauer. Seine Bauweise ist auf maximale Zuverlässigkeit ausgelegt, was ihn zu einer überlegenen Alternative für Anwendungen macht, bei denen ein Ausfall keine Option ist. Er schützt effektiv vor induktiven Lastwechseln, Schalttransienten und anderen Spannungsspitzen, die die Integrität Ihrer elektronischen Geräte gefährden könnten.
Kernfunktionen und technologische Vorteile
Der EPC B72220-S 25 ist ein leistungsstarkes Schutzbauteil, das auf der fortschrittlichen Technologie von Metalloxid-Varistoren (MOV) basiert. Diese Technologie ermöglicht eine schnelle und effektive Ableitung von Überspannungen, indem sie den Widerstandswert bei steigender Spannung exponentiell reduziert. Dies schützt nachgeschaltete Komponenten, indem die gefährlich hohe Spannung auf ein sicheres Niveau begrenzt wird. Die spezifischen Merkmale dieses Varistors machen ihn besonders geeignet für den Einsatz in:
- Niederspannungs-Gleichstromversorgungen
- Steuer- und Regelungstechnik
- Automobilanwendungen
- Industrielle Automatisierung
- Mess- und Prüfgeräte
- Telekommunikationssysteme
Die schnelle Reaktionszeit von wenigen Nanosekunden gewährleistet, dass Überspannungen praktisch in Echtzeit unterdrückt werden, bevor sie Schäden anrichten können. Das Rastermaß von 10 mm ermöglicht zudem eine einfache Integration in Standard-Leiterplattendesigns.
Technische Spezifikationen und Materialanalyse
Die herausragenden Eigenschaften des EPC B72220-S 25 Varistors werden durch seine sorgfältige Materialauswahl und Verarbeitung ermöglicht. Als Metalloxid-Varistor besteht sein Kernmaterial typischerweise aus einer Keramik, die hauptsächlich aus Zinkoxid (ZnO) mit verschiedenen Dotierstoffen wie Siliziumdioxid (SiO2), Manganoxid (MnO2) und Cobaltoxid (Co3O4) besteht. Diese Zusammensetzung ist entscheidend für die nichtlineare Strom-Spannungs-Charakteristik, die für die Schutzfunktion unerlässlich ist. Die Dotierstoffe steuern die Korngrenzeneigenschaften und verbessern die Leistungsparameter wie Ansprechspannung, Energieableitfähigkeit und Lebensdauer.
| Eigenschaft | Details |
|---|---|
| Typ | Metalloxid-Varistor (MOV) |
| Modell | EPC B72220-S 25 |
| Rastermaß (RM) | 10 mm |
| Nennspannung (DC-Betriebsspannung) | 25 V |
| Toleranz (Spannung) | 10% |
| Ansprechzeit | Typischerweise im Bereich von Nanosekunden (sehr schnell) |
| Energieableitfähigkeit | Optimiert für typische transienten Überspannungen im Niederspannungsbereich, genaue Werte hängen von der spezifischen Ausführung und den Umgebungsbedingungen ab. Bietet eine signifikante Schutzwirkung gegenüber Standard-Dioden bei transienten Ereignissen. |
| Betriebstemperaturbereich | Breiter Bereich, typisch für elektronische Standardbauteile, z.B. -40°C bis +85°C. Detaillierte Spezifikationen sind den technischen Datenblättern zu entnehmen. |
| Gehäuseform | Axial, bedrahtet, für Durchsteckmontage (THT) geeignet. |
| Zulassungen | Entsprechen relevanten Sicherheitsstandards für elektronische Bauteile (z.B. UL, VDE – spezifische Zertifizierungen sind beim Hersteller zu prüfen). |
Langzeitstabilität und Zuverlässigkeit im Einsatz
Die Langzeitstabilität des EPC B72220-S 25 ist ein entscheidender Faktor für die Zuverlässigkeit von elektronischen Systemen. Im Gegensatz zu einigen anderen Überspannungsschutzkomponenten, die über die Zeit altern oder degradieren können, sind Metalloxid-Varistoren wie dieser für ihre hohe Zyklenfestigkeit und ihre Fähigkeit, wiederkehrende Spannungsspitzen über einen langen Zeitraum zu absorbieren, bekannt. Die präzise gefertigten Zinkoxid-Körner und die sorgfältig kontrollierten Korngrenzen sorgen für eine konsistente Leistung, auch nach zahlreichen Ableitungsereignissen. Dies minimiert das Risiko unerwarteter Ausfälle und reduziert den Wartungsaufwand.
Integration und Anwendungsszenarien
Die Integration des EPC B72220-S 25 in bestehende oder neue Schaltungen ist dank seines standardmäßigen 10-mm-Rastermaßes und seiner axialen Bauform unkompliziert. Er wird typischerweise parallel zur zu schützenden Komponente oder dem zu schützenden Schaltungsteil platziert, um als „Crowbar“-Schutz zu fungieren. Bei Erreichen der Ansprechspannung leitet der Varistor die überschüssige Energie sicher zur Masse ab und schützt so die empfindlichen Bauteile vor Beschädigung. Dies macht ihn zu einer unverzichtbaren Komponente in nahezu jeder Anwendung, die empfindlich auf Netzstörungen oder interne Schalttransienten reagiert. Denken Sie an Geräte, die direkt am Stromnetz betrieben werden, oder an Systeme, in denen leistungsstarke Motoren oder Schaltnetzteile zum Einsatz kommen.
Das richtige Bauteil für Ihre Schaltungsanforderungen
Die Wahl des richtigen Varistors ist entscheidend für die Effektivität des Schaltungsschutzes. Der EPC B72220-S 25 bietet eine optimale Balance zwischen Schutzspannung, Energieableitfähigkeit und Kosten für eine breite Palette von Niederspannungsanwendungen. Seine Nennspannung von 25 V DC (oder der entsprechende AC-Effektivwert) macht ihn besonders geeignet für viele gängige Betriebsspannungen in der Elektronik. Die 10%-Toleranz bietet eine ausreichende Präzision für die meisten Anwendungen, während die bewährte MOV-Technologie eine hohe Zuverlässigkeit und Langlebigkeit garantiert.
FAQ – Häufig gestellte Fragen zu EPC B72220-S 25 – Varistor, RM 10 mm, 25 V, 10%
Was genau ist ein Varistor und wie funktioniert er?
Ein Varistor, auch Spannungsabhängiger Widerstand (VDR) genannt, ist ein elektronisches Bauteil, das seine elektrische Leitfähigkeit stark mit der angelegten Spannung ändert. Bei niedrigen Spannungen hat er einen sehr hohen Widerstand und lässt praktisch keinen Strom fließen. Wenn die Spannung jedoch einen bestimmten Schwellenwert, die sogenannte „Ansprechspannung“, überschreitet, sinkt sein Widerstand dramatisch ab. Dies ermöglicht es, überschüssige Energie abzuleiten und so empfindliche Schaltungsteile vor schädlichen Spannungsspitzen zu schützen.
Für welche Arten von Überspannungen ist der EPC B72220-S 25 besonders geeignet?
Der EPC B72220-S 25 ist ideal für den Schutz vor transienten Überspannungen, die durch Schaltvorgänge in der Stromversorgung, durch induktive Lasten (wie Motoren oder Relais), durch Blitzschlag-induzierte Überspannungen oder durch andere kurzzeitige Spannungsspitzen entstehen können. Er ist darauf ausgelegt, diese schnellen und oft hohen Spannungsspitzen zu absorbieren und so Ihre Schaltungen zu schützen.
Kann der EPC B72220-S 25 Varistor als primärer Überspannungsschutz für alle Anwendungen verwendet werden?
Der EPC B72220-S 25 ist eine ausgezeichnete Wahl für den Schutz von elektronischen Komponenten in Niederspannungsanwendungen. Für sehr hohe Energie- oder direkte Blitzschlagereignisse können jedoch zusätzliche Schutzstufen oder spezialisierte Überspannungsschutzgeräte erforderlich sein. Die spezifische Anwendung und die erwarteten Überspannungsereignisse bestimmen den erforderlichen Schutzumfang.
Wie wird die Nennspannung von 25 V DC interpretiert?
Die Nennspannung von 25 V DC (Gleichspannung) gibt die maximale Dauer-Gleichspannung an, der der Varistor im Normalbetrieb ausgesetzt sein darf, ohne sich zu verschlechtern. Im Wechselstrombetrieb (AC) sollte die Effektivspannung entsprechend niedriger angesetzt werden, typischerweise liegt diese bei etwa 2/3 der DC-Nennspannung, also ca. 15-17 V AC RMS. Es ist wichtig, die spezifizierte Betriebsspannung nicht zu überschreiten, um die Lebensdauer und Funktion des Varistors zu gewährleisten.
Was bedeutet das Rastermaß (RM) von 10 mm?
Das Rastermaß (RM) von 10 mm bezieht sich auf den Abstand zwischen den Mittelpunkten der beiden Anschlussbeine des Varistors. Dieses standardisierte Maß erleichtert die Bestückung auf Leiterplatten (PCBs), da es mit gängigen Bohrrasten und Leiterplattenlayouts kompatibel ist. Es ermöglicht eine einfache und zuverlässige Montage in Durchsteckmontageverfahren.
Gibt es spezielle Installationsrichtlinien für diesen Varistor?
Ja, Varistoren sollten grundsätzlich parallel zur zu schützenden Komponente oder dem Schaltungsteil montiert werden. Sie sollten so nah wie möglich an der zu schützenden Last platziert werden, um die Induktivität der Anschlussdrähte zu minimieren, welche die Schutzwirkung beeinträchtigen könnte. Achten Sie auf eine ordnungsgemäße Lötverbindung und vermeiden Sie übermäßige mechanische Belastung der Anschlussdrähte.
Wie kann ich sicherstellen, dass der Varistor noch funktioniert?
Varistoren haben eine begrenzte Lebensdauer, besonders wenn sie häufig Überspannungen ableiten. Ein typisches Anzeichen für einen defekten Varistor ist ein Kurzschluss (sehr niedriger Widerstand) oder ein Unterbrechen des Bauteils. Regelmäßige Inspektionen und Leistungstests können helfen, potenzielle Defekte frühzeitig zu erkennen. In kritischen Anwendungen kann es ratsam sein, die Varistoren nach einer bestimmten Betriebsdauer oder nach extremen Ereignissen zu überprüfen oder auszutauschen.
