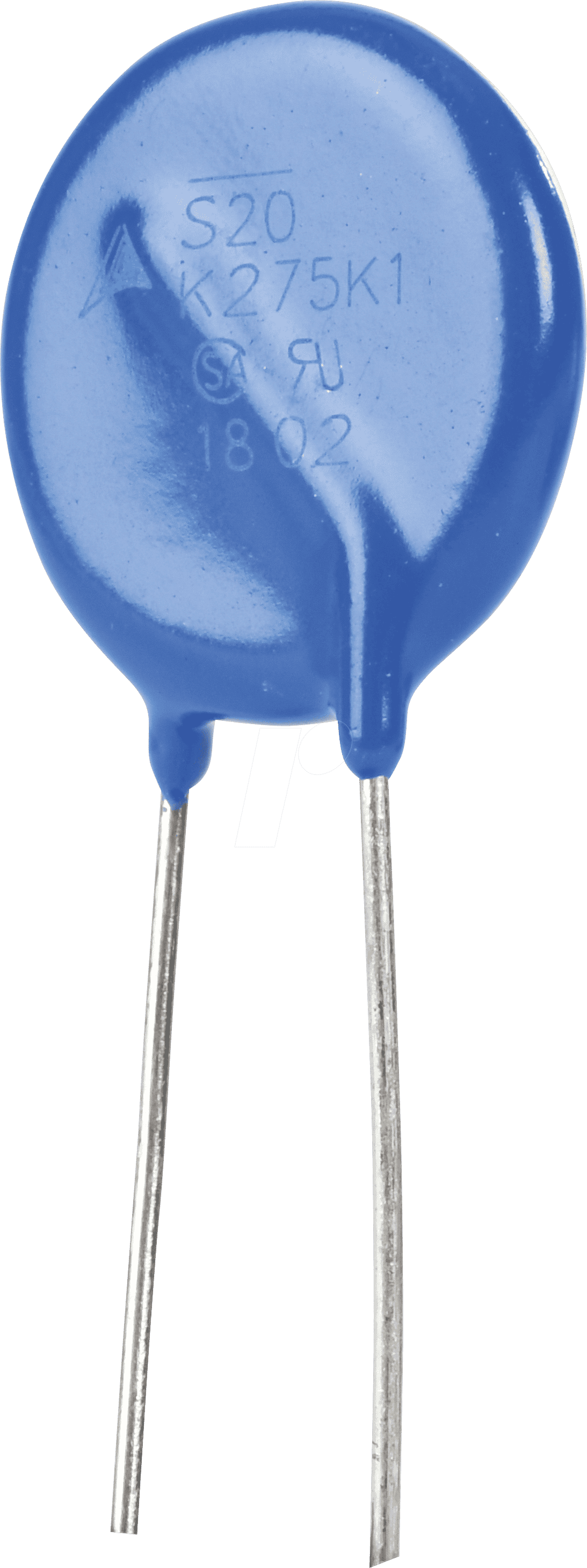

EPC B72220-S 20 – Varistor, RM 10 mm, 20 V, 10%

Zuverlässiger Überspannungsschutz für Ihre empfindlichen Elektroniksysteme

Der EPC B72220-S 20 – Varistor mit RM 10 mm, 20 V und einer Toleranz von 10% ist die essenzielle Komponente für jeden, der seine elektronischen Schaltungen und Geräte vor schädlichen Überspannungen schützen möchte. Entwickelt für Ingenieure, Techniker und anspruchsvolle Hobby-Elektroniker, bietet dieser Varistor einen robusten Schutzmechanismus, der die Lebensdauer und Zuverlässigkeit Ihrer wertvollen Ausrüstung signifikant erhöht. Er ist die ideale Lösung zur Vermeidung von Schäden durch transienten Überspannungen, wie sie bei Netzschwankungen oder induktiven Lastwechseln auftreten können.

Die überlegene Wahl für professionellen Überspannungsschutz

Im Vergleich zu einfacheren Schutzkomponenten oder dem Verzicht auf jeglichen Schutz bietet der EPC B72220-S 20 – Varistor eine gezielte und effektive Ableitung von Energieüberschüssen. Seine präzisen technischen Spezifikationen – eine Nennspannung von 20 V und eine enge Toleranz von 10% – gewährleisten eine zuverlässige Aktivierung genau im benötigten Spannungsbereich, ohne unnötigerweise die normale Betriebsspannung zu beeinträchtigen. Der Pin-Abstand (RM) von 10 mm ist zudem für gängige Leiterplattenlayouts optimiert, was die Integration in bestehende Schaltungen vereinfacht und die Notwendigkeit kostspieliger Modifikationen minimiert. Dies macht ihn zu einer wirtschaftlich und technisch überlegenen Wahl gegenüber Standardlösungen, die oft breitere Toleranzen aufweisen oder für spezifischere Anwendungsfälle konzipiert sind.

Präzise Spezifikationen und technische Merkmale

Der EPC B72220-S 20 – Varistor zeichnet sich durch seine spezifischen Leistungsparameter aus, die ihn für eine Vielzahl von Schutzanwendungen prädestinieren. Die Nennspannung von 20 V ist ein kritischer Faktor für die Auswahl des richtigen Varistors, da sie bestimmt, bei welcher Spannung der Varistor seine schützende Funktion übernimmt. Eine zu hohe Nennspannung würde die Schutzwirkung verzögern, während eine zu niedrige zu häufigen, unnötigen Ableitungen führen könnte. Die Toleranz von 10% unterstreicht die Präzision des Bauteils und gewährleistet eine konsistente Leistung über die Zeit und verschiedene Betriebsbedingungen hinweg. Der RM-Wert von 10 mm gibt den Achsabstand der Anschlussbeinchen an, ein Standardmaß, das eine einfache Montage auf Standard-Leiterplatten ermöglicht und die Entwicklungszeit sowie die Fertigungskosten reduziert.

Vorteile des EPC B72220-S 20 – Varistors

• Exponentielle Spannungsbegrenzung: Der Kernmechanismus des Varistors basiert auf einem keramischen Material mit einem nichtlinearen Widerstandsverhalten. Bei Unterschreitung der Klemmspannung verhält sich der Varistor wie ein Isolator. Steigt die Spannung jedoch über die definierte Klemmspannung an, sinkt der Widerstand exponentiell ab und leitet die überschüssige Energie sicher zur Masse ab.
• Schnelle Ansprechzeit: Überspannungsereignisse können extrem schnell auftreten. Der EPC B72220-S 20 – Varistor reagiert in Nanosekunden auf gefährliche Spannungsspitzen und schützt so empfindliche Halbleiterkomponenten effektiv vor Zerstörung.
• Hohe Energieabsorption: Trotz seiner kompakten Bauform ist der Varistor in der Lage, erhebliche Mengen an transienter Energie aufzunehmen und zu dissipieren, was ihn für eine breite Palette von Schutzanwendungen geeignet macht.
• Lange Lebensdauer und Zuverlässigkeit: Bei korrekter Dimensionierung und Anwendung ist der EPC B72220-S 20 – Varistor ein äußerst langlebiges Bauteil. Seine robuste Konstruktion gewährleistet eine zuverlässige Funktion über viele Jahre hinweg und minimiert die Notwendigkeit eines regelmäßigen Austauschs.
• Einfache Integration: Der standardisierte Pin-Abstand von 10 mm erleichtert die Implementierung in nahezu jedes Schaltungsdesign. Er kann problemlos auf Standard-Leiterplatten montiert werden, sowohl im Durchsteckverfahren (THT) als auch in speziellen Halterungen.
• Kosteneffiziente Schutzlösung: Im Verhältnis zu den potenziellen Schäden durch Überspannungen stellt die Investition in den EPC B72220-S 20 – Varistor eine äußerst kosteneffiziente Maßnahme zur Erhöhung der Systemzuverlässigkeit dar.

Detaillierte Produktinformationen im Überblick

Merkmal	Spezifikation
Produktbezeichnung	EPC B72220-S 20
Typ	Varistor (Metalloxid-Varistor)
Nennspannung	20 V AC/DC
Toleranz	10 %
Pin-Abstand (RM)	10 mm
Klemmspannung (typisch bei 1mA)	Ca. 32 V
Max. Impulsstrom (8/20µs)	Hoch, je nach spezifischer Ausführung des B72220-S20 – genaue Werte sind dem Datenblatt des Herstellers zu entnehmen, üblicherweise im Bereich von mehreren hundert bis über tausend Ampere für diese Klasse.
Max. Dauerbetriebsspannung	Ca. 16 V
Gehäusematerial	Kunststoff, UL94V-0 klassifiziert, zur sicheren Integration in elektronischen Geräten.
Anwendungsbereiche	Schutz von Niederspannungsschaltungen, Stromversorgungen, Kommunikationsgeräten, Messtechnik, Haushaltsgeräten und industriellen Steuerungen gegen transiente Überspannungen.
Betriebstemperaturbereich	Typischerweise -40°C bis +85°C, für zuverlässige Funktion unter verschiedensten Umgebungsbedingungen.

Umfassende Einsatzmöglichkeiten für maximale Sicherheit

Der EPC B72220-S 20 – Varistor ist aufgrund seiner charakteristischen Eigenschaften universell einsetzbar, wo immer eine präzise und zuverlässige Spannungsbegrenzung im Bereich von 20 V gefordert ist. Dies umfasst unter anderem:

• Schutz von Mikrocontrollern und Logikschaltungen: Empfindliche Prozessoren und integrierte Schaltkreise sind oft auf geringe Betriebsspannungen angewiesen. Überspannungen können diese Bauteile schnell zerstören. Der Varistor schaltet bei Erreichen der Klemmspannung schlagartig und leitet schädliche Spannungsspitzen ab.
• Sicherung von Sensorik und Aktuatorik: In industriellen Automatisierungssystemen und Messgeräten sind Sensoren und Aktuatoren oft externen Störeinflüssen ausgesetzt. Eine vorgeschaltete Varistorschaltung schützt diese Komponenten vor Schäden durch induktive Entladungen oder Netztransienten.
• Schutz von Niederspannungs-Stromversorgungen: DC/DC-Wandler und lineare Spannungsregler sind anfällig für Spannungsspitzen, die beispielsweise durch das Schalten von Lasten im Netz entstehen können. Der Varistor dient als erste Verteidigungslinie, um die nachgeschalteten Stufen zu schützen.
• Anwendung in der Telekommunikation: Bei der Übertragung von Daten und Signalen sind Kommunikationsmodule und Schnittstellen empfindlich gegenüber transienten Überspannungen. Der Varistor trägt zur Signalintegrität und zur Langlebigkeit dieser Systeme bei.
• Integration in Haushaltsgeräten: Moderne Haushaltsgeräte enthalten zunehmend komplexe Elektronik. Der EPC B72220-S 20 – Varistor bietet einen kostengünstigen Schutz vor Netzstörungen und erhöht die Zuverlässigkeit und Sicherheit.

Wichtige Aspekte zur Dimensionierung und Installation

Die korrekte Dimensionierung und Installation des EPC B72220-S 20 – Varistors sind entscheidend für seine effektive Schutzwirkung und Langlebigkeit. Die Nennspannung des Varistors muss stets oberhalb der maximal zu erwartenden Dauerbetriebsspannung liegen, um ein ständiges „Leckstrom“-Verhalten zu vermeiden. Gleichzeitig sollte die Klemmspannung des Varistors unterhalb der maximal zulässigen Spannungsfestigkeit der zu schützenden Komponente liegen. Für die Ableitung hoher Impulsströme ist es ratsam, eine Verbindung mit geringem Widerstand zur Masse zu gewährleisten. Dies kann durch kurze und breite Leiterbahnen auf der Platine realisiert werden. Bei der Auswahl des Varistors ist auch die maximale Energie zu berücksichtigen, die er im Falle eines Überspannungsereignisses ableiten muss. Diese Energie wird oft durch die maximale Impulsstrombelastbarkeit und die Dauer des Impulses bestimmt.

Technische Vertiefung: Die Physik des Metalloxid-Varistors

Metalloxid-Varistoren (MOVs), zu denen auch der EPC B72220-S 20 gehört, basieren auf der Funktionsweise von Korn-Grenzen in einem keramischen Material, typischerweise Zinkoxid (ZnO) mit geringen Zusätzen anderer Metalloxide. Diese Körner bilden Halbleiterkontakte. Bei niedrigen Spannungen sind die Grenzflächen sperrartig, und der Widerstand ist sehr hoch. Wenn die Spannung ansteigt und die Spannungsbarriere an den Korn-Grenzen überwindet, sinkt der Widerstand rapide ab. Dies geschieht durch eine Lawinenbildung von Ladungsträgern. Der nichtlineare Charakter des Widerstands wird durch einen exponentiellen Zusammenhang beschrieben, der den effektiven Schutz ermöglicht. Die Fähigkeit, große Energiemengen zu absorbieren, liegt in der chemischen Zusammensetzung und der Mikrostruktur des Keramikkörpers begründet. Bei Überspannungen wandelt der Varistor die elektrische Energie in Wärme um, die er dann an die Umgebung abgibt. Die thermische Belastbarkeit und die Fähigkeit zur Wärmeableitung sind daher ebenfalls wichtige Designparameter.

FAQ – Häufig gestellte Fragen zu EPC B72220-S 20 – Varistor, RM 10 mm, 20 V, 10%

Was genau ist ein Varistor und wie schützt er meine Elektronik?

Ein Varistor ist eine elektronische Komponente, die wie ein Überspannungsableiter funktioniert. Er hat einen hohen Widerstand bei normaler Betriebsspannung, schaltet aber bei Überspannungen seinen Widerstand ab und leitet die überschüssige Energie sicher zur Masse ab. Dies verhindert, dass die Überspannung die nachgeschalteten empfindlichen Bauteile beschädigt.

Bei welcher Spannung beginnt der EPC B72220-S 20 – Varistor zu arbeiten?

Der EPC B72220-S 20 – Varistor hat eine Nennspannung von 20 V. Seine Schutzfunktion beginnt, wenn die angelegte Spannung die sogenannte Klemmspannung überschreitet, die bei diesem Typ typischerweise um 32 V liegt (gemessen bei 1 mA Stromfluss).

Ist der Pin-Abstand von 10 mm ein Standardmaß?

Ja, der Pin-Abstand von 10 mm (RM 10 mm) ist ein sehr gängiges und etabliertes Maß für bedrahtete elektronische Bauteile und ermöglicht eine einfache Integration in Standard-Leiterplattenlayouts.

Welche Art von Überspannungen kann dieser Varistor abwehren?

Der EPC B72220-S 20 – Varistor ist hauptsächlich für den Schutz vor transienten Überspannungen konzipiert. Dazu gehören Spannungsspitzen, die durch Blitzschlag in der Nähe, das Schalten induktiver Lasten oder Netztransienten verursacht werden können.

Kann der Varistor auch zur Begrenzung von Dauerüberspannungen verwendet werden?

Der Varistor ist primär für transiente Überspannungen ausgelegt. Die maximale Dauerbetriebsspannung liegt bei ca. 16 V. Bei dauerhaft höheren Spannungen kann er überhitzen oder beschädigt werden. Für die Begrenzung von Dauerüberspannungen sind andere Bauteile wie Zener-Dioden besser geeignet.

Was bedeutet die 10% Toleranz des Varistors?

Die 10% Toleranz bezieht sich auf die Präzision, mit der die Nennspannung und die Klemmspannung des Varistors eingehalten werden. Eine engere Toleranz bedeutet eine zuverlässigere und vorhersagbarere Ansprechcharakteristik, was für den Schutz empfindlicher Schaltungen von Vorteil ist.

Muss ich bei der Installation auf die Polarität achten?

Nein, Varistoren sind in der Regel unpolar. Das bedeutet, sie können in beliebiger Richtung in die Schaltung eingebaut werden, ohne die Funktion zu beeinträchtigen.

Marke	Epcos
