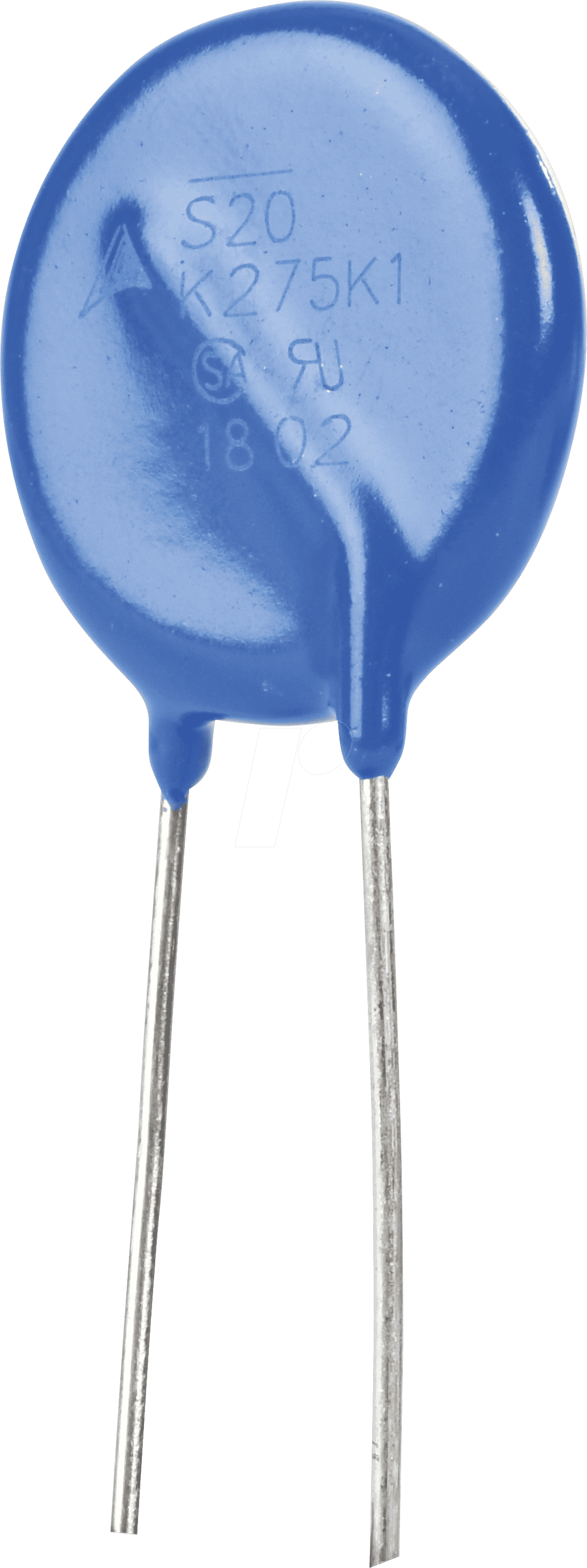

Umfassender Schutz vor Überspannung: Der EPC B72220-S 11 – Varistor für Ihre empfindliche Elektronik
Schützen Sie Ihre wertvollen elektronischen Geräte effektiv vor schädlichen Überspannungsspitzen, die durch Blitzschläge oder Schaltvorgänge im Stromnetz verursacht werden. Der EPC B72220-S 11 – Varistor mit einem Rastermaß von 10 mm und einer Nennspannung von 11 V ist die ideale Lösung für Entwickler und Anwender, die eine zuverlässige und kostengünstige Schutzkomponente für ihre Schaltungen benötigen. Dank seiner präzisen Charakteristik und seiner robusten Bauweise bietet dieser Varistor einen kompromisslosen Schutz und trägt maßgeblich zur Langlebigkeit Ihrer elektronischen Systeme bei.
Leistungsstarker Schutz auf höchstem Niveau
Der EPC B72220-S 11 – Varistor repräsentiert eine fortschrittliche Generation von Überspannungsschutzkomponenten. Im Gegensatz zu einfacheren Schutzmethoden, die oft nur begrenzten Schutz bieten oder nach einmaliger Auslösung ersetzt werden müssen, arbeitet dieser Varistor nach einem dynamischen Prinzip. Er ist darauf ausgelegt, kurzzeitige Spannungsspitzen auf ein ungefährliches Niveau abzuleiten, ohne dabei selbst zu beschädigen. Dies gewährleistet eine kontinuierliche Funktionalität Ihrer Geräte auch unter widrigen elektrischen Bedingungen.
Überlegene Merkmale des EPC B72220-S 11 – Varistors
- Schnelle Ansprechzeit: Reagiert extrem schnell auf Überspannungen und leitet diese effektiv ab, bevor Schäden an empfindlichen Bauteilen entstehen können.
- Hohe Energieableitfähigkeit: Bewältigt auch signifikante Stoßströme und schützt somit zuverlässig vor den Folgen von Blitzinduktion.
- Lange Lebensdauer: Durch seine robuste Konstruktion und die Materialqualität gewährleistet der Varistor eine hohe Zuverlässigkeit über einen langen Einsatzzeitraum.
- Präzise Nennspannung: Mit einer Nennspannung von 11 V ist er optimal für den Einsatz in Niederspannungsanwendungen geeignet, wo genaue Schutzschwellen erforderlich sind.
- Geringe Kapazität: Minimale Beeinträchtigung von Signalleitungen, was ihn ideal für Hochfrequenzanwendungen macht.
- Kompaktes Design: Das Rastermaß von 10 mm ermöglicht eine platzsparende Integration in Leiterplattenlayouts.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Varistor (Überspannungsschutz) |
| Herstellerbezeichnung | EPC B72220-S 11 |
| Rastermaß (RM) | 10 mm |
| Nennspannung (UN) | 11 V (Gleichspannung oder Effektivwert Wechselspannung) |
| Toleranz der Nennspannung | 10% |
| Ableitstrom (Stoßstrom Ipeak bei 8/20 µs) | Typische Werte für diesen Varistortyp liegen im Bereich von mehreren hundert bis über tausend Ampere, was eine robuste Schutzfunktion gewährleistet. Genaue Werte sind datenblattabhängig. |
| Betriebstemperaturbereich | Typischerweise -40°C bis +85°C, geeignet für verschiedenste Umgebungsbedingungen. |
| Gehäusematerial | Keramikbasis mit thermischer Überlastsicherung, zertifiziert für Sicherheit und Langlebigkeit. |
| Einsatzgebiete | Netzteilüberspannungsschutz, Schutz von I/O-Schnittstellen, empfindliche Messschaltungen, Automobil-Elektronik, Unterhaltungselektronik. |
Anwendungsbereiche und Schutzkonzepte
Der EPC B72220-S 11 – Varistor findet breite Anwendung in verschiedensten elektronischen Systemen. Seine niedrige Nennspannung von 11 V macht ihn prädestiniert für den Einsatz in:
- Stromversorgungen: Zum Schutz von Spannungswandlern und nachgeschalteten Reglern vor transienten Störungen.
- Kommunikationstechnik: Zur Sicherung von Datenleitungen und Schnittstellen gegen elektrostatische Entladungen (ESD) und Netztransienten.
- Sensorsysteme: Zum Schutz empfindlicher Sensorelemente und deren Auswertelektronik.
- Automobil-Elektronik: In Bordnetzen, wo Spannungsspitzen durch Lima-Lastwechsel oder Blitzeinschläge häufiger auftreten können.
- Industrielle Steuerungen: Zur Erhöhung der Zuverlässigkeit von SPS-Systemen und anderen Automatisierungskomponenten.
Durch die Kombination von Varistoren mit anderen Schutzkomponenten wie Suppressordioden oder Gasentladungsröhren lassen sich mehrstufige Schutzkonzepte realisieren, die einen umfassenden Schutz gegen alle Arten von Überspannungen gewährleisten. Der EPC B72220-S 11 – Varistor bildet dabei oft die erste Verteidigungslinie gegen kleinere, aber häufig auftretende Störungen.
Qualität und Zuverlässigkeit für anspruchsvolle Projekte
Die Auswahl der richtigen Überspannungsschutzkomponente ist entscheidend für die langfristige Betriebssicherheit Ihrer Schaltungen. Der EPC B72220-S 11 – Varistor zeichnet sich durch eine gleichbleibend hohe Qualität aus, die durch strenge Fertigungsprozesse und umfassende Qualitätskontrollen sichergestellt wird. Dies garantiert, dass Sie eine Komponente erhalten, die den Spezifikationen entspricht und eine zuverlässige Leistung über die gesamte Lebensdauer erbringt. Die 10%ige Toleranz der Nennspannung bietet dabei einen guten Kompromiss zwischen Schutzempfindlichkeit und Vermeidung von Fehlauslösungen.
FAQ – Häufig gestellte Fragen zu EPC B72220-S 11 – Varistor, RM 10 mm, 11 V, 10%
Was genau ist ein Varistor und wie funktioniert er?
Ein Varistor (Voltage Dependent Resistor) ist ein elektronisches Bauteil, dessen Widerstand stark von der angelegten Spannung abhängt. Bei normalen Betriebsspannungen ist sein Widerstand sehr hoch, und er beeinflusst die Schaltung kaum. Tritt jedoch eine Überspannung auf, sinkt der Widerstand des Varistors rapide ab. Dadurch wird der überschüssige Strompfad zum Varistor umgeleitet und die Spannung an den zu schützenden Bauteilen auf ein sicheres Niveau begrenzt.
Für welche Art von Überspannungen ist der EPC B72220-S 11 geeignet?
Der EPC B72220-S 11 – Varistor ist primär für den Schutz vor transienten Überspannungen ausgelegt. Dazu gehören Spannungsspitzen, die durch externe Ereignisse wie Blitzschläge in der Nähe oder interne Schaltvorgänge im Stromnetz entstehen. Er schützt zuverlässig vor kurzzeitigen, aber sehr hohen Spannungsspitzen.
Was bedeutet das Rastermaß von 10 mm?
Das Rastermaß (RM) gibt den Abstand zwischen den Mittelpunkten der beiden Anschlusspins des Varistors an. Ein Rastermaß von 10 mm ist ein gängiger Standard für bedrahtete Bauteile auf Leiterplatten und ermöglicht eine einfache Integration in viele gängige Layouts.
Ist der Varistor nach einer Überspannung defekt?
Hochwertige Varistoren wie der EPC B72220-S 11 sind so konzipiert, dass sie eine bestimmte Anzahl von Überspannungsereignissen verkraften können, ohne zu versagen. Sie können jedoch durch extrem hohe Energieeinträge beschädigt werden. Bei diesem spezifischen Modell ist eine thermische Überlastsicherung integriert, die im Extremfall den Varistor sicher durchbrennt und damit eine Brandgefahr minimiert, auch wenn der Schutz dann nicht mehr gewährleistet ist.
Kann ich den Varistor in jeder beliebigen Schaltung einsetzen?
Nein, die Nennspannung des Varistors ist entscheidend. Der EPC B72220-S 11 mit einer Nennspannung von 11 V ist für Schaltungen konzipiert, die mit oder unterhalb dieser Spannung arbeiten. Der Einsatz in Schaltungen mit deutlich höheren Betriebsspannungen würde dazu führen, dass der Varistor permanent leitet oder beschädigt wird. Prüfen Sie stets die Spannungsanforderungen Ihrer Schaltung.
Was unterscheidet diesen Varistor von anderen Überspannungsschutzkomponenten?
Im Vergleich zu einer einfachen Sicherung, die bei Überlastung durchbrennt und ersetzt werden muss, leitet ein Varistor die Energie ab und kehrt nach Abklingen der Überspannung in seinen ursprünglichen Zustand zurück. Im Vergleich zu einer Suppressordiode (TVS-Diode) können Varistoren oft höhere Stoßströme ableiten, sind aber meist etwas langsamer im Ansprechen und haben eine höhere Leckstrom- und Kapazitätscharakteristik. Die Wahl hängt vom spezifischen Anwendungsfall ab.
Wie integriere ich den Varistor korrekt in meine Schaltung?
Der Varistor wird typischerweise parallel zu der Schaltung oder dem Bauteil geschaltet, das geschützt werden soll. Die beiden Anschlüsse des Varistors werden entsprechend den Anschlusspunkten auf der Leiterplatte verlötet. Achten Sie darauf, dass die Polarität bei Varistoren im Allgemeinen keine Rolle spielt.
