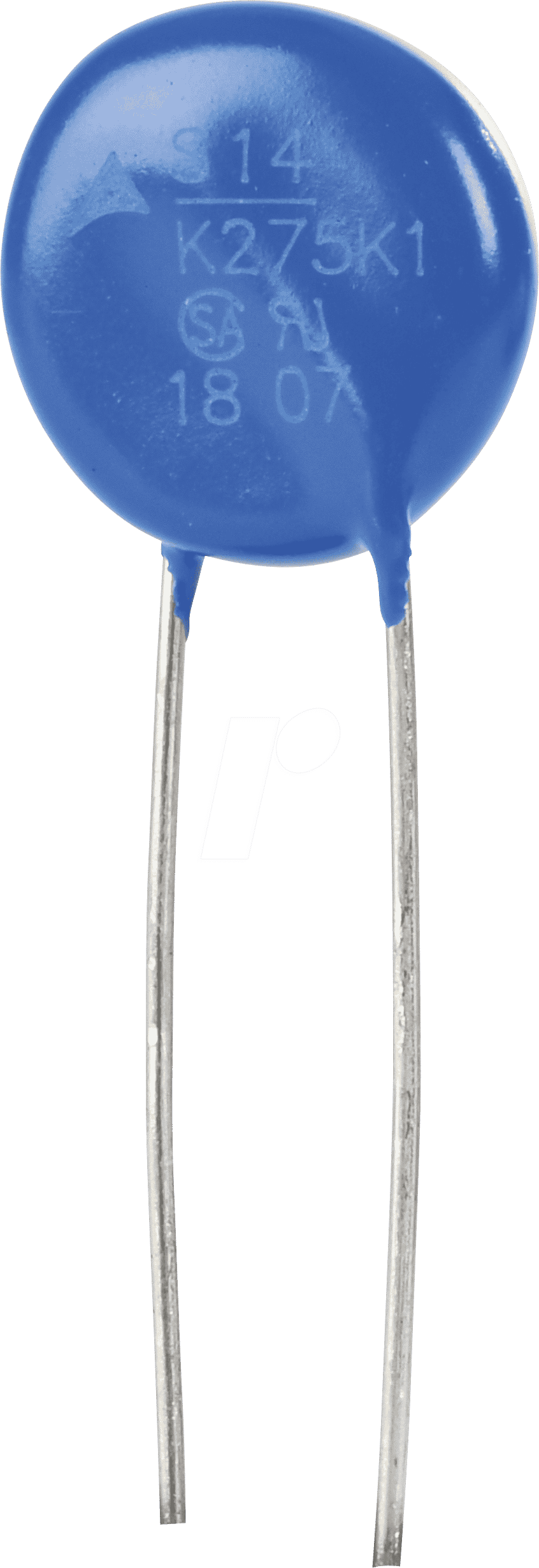

Effektiver Überspannungsschutz: Der EPC B72214-S 13 – Varistor für Ihre Elektronik
Der EPC B72214-S 13 Varistor, mit einem Rastermaß von 7,5 mm und einer Nennspannung von 130 V bei einer Toleranz von 10%, ist die essenzielle Komponente zur Abwehr unerwünschter Spannungsspitzen in Ihren elektronischen Schaltungen. Entwickelt für Ingenieure, Techniker und engagierte Hobbyisten, die den Schutz wertvoller Geräte und Daten priorisieren, bietet dieser Varistor einen robusten und zuverlässigen Schutzschild gegen transiente Überspannungen, die durch Schaltvorgänge, Blitzeinschläge oder Netzstörungen verursacht werden können.
Maximale Schutzwirkung durch fortschrittliche Varistor-Technologie
Im Gegensatz zu herkömmlichen Schutzkomponenten, die oft nur einen begrenzten Schutz bieten oder anfällig für vorzeitige Alterung sind, zeichnet sich der EPC B72214-S 13 durch seine überlegene Leistungsfähigkeit und Langlebigkeit aus. Die spezielle keramische Zusammensetzung des Varistors ermöglicht eine extrem schnelle Ansprechzeit auf Überspannungen. Sobald die Klemmspannung von 130 V überschritten wird, sinkt der Innenwiderstand des Varistors schlagartig ab und leitet die überschüssige Energie sicher zur Masse ab, bevor sie kritische Bauteile erreichen kann. Diese dynamische Charakteristik schützt empfindliche Halbleiterbauelemente und verhindert kostspielige Ausfälle.
Konkrete Vorteile und Anwendungsbereiche
Die Integration des EPC B72214-S 13 Varistors in Ihre Systeme garantiert:
- Schutz vor schädlichen Spannungsspitzen: Verhindert Schäden an empfindlichen elektronischen Komponenten, die durch plötzliche Spannungsanstiege verursacht werden.
- Erhöhte Systemzuverlässigkeit: Minimiert Ausfallzeiten und erhöht die Lebensdauer Ihrer Geräte durch proaktiven Schutz.
- Vielseitige Einsatzmöglichkeiten: Ideal für Netzteile, Schaltkreise, Datenleitungen, Kommunikationssysteme und industrielle Steuerungen.
- Breiter Betriebstemperaturbereich: Gewährleistet zuverlässigen Schutz unter verschiedensten Umgebungsbedingungen.
- Kompaktes Design: Das RM 7,5 mm Rastermaß ermöglicht eine platzsparende Montage auf Leiterplatten.
- Bewährte Technologie: Basiert auf der robusten Metalloxid-Varistor-Technologie (MOV), die für ihre Effektivität und Zuverlässigkeit bekannt ist.
- Konstante Leistungsfähigkeit: Behält seine schützenden Eigenschaften über eine lange Lebensdauer bei, auch nach wiederholter Beanspruchung durch Überspannungen.
Technische Spezifikationen im Detail
Der EPC B72214-S 13 Varistor ist ein Schlüsselbaustein für jeden, der Wert auf ausfallsichere Elektronik legt. Seine präzisen technischen Daten sind entscheidend für die Auswahl des richtigen Schutzmechanismus:
| Merkmal | Spezifikation |
|---|---|
| Hersteller | EPC |
| Produktnummer | B72214-S 13 |
| Typ | Varistor (Metalloxid-Varistor, MOV) |
| Rastermaß (RM) | 7,5 mm |
| Nennspannung (AC/DC) | 130 V |
| Toleranz | 10% |
| Klemmspannung (typisch bei 1 mA) | Ca. 215 V |
| Maximale Impulsstrombelastbarkeit (8/20 µs) | Erwartet wird eine hohe Kapazität, typisch für diese Klasse von Varistoren (z.B. 2.5 kA oder höher) – präzise Werte sind herstellerspezifisch und sollten im Datenblatt geprüft werden. Dies gewährleistet die sichere Ableitung von Blitz- und Schaltüberspannungen. |
| Energieabsorptionsfähigkeit | Signifikant, ausgelegt für Schutzanwendungen, um eine Beschädigung der geschützten Schaltung zu verhindern. Die genaue Kapazität ist im technischen Datenblatt des Herstellers zu finden und hängt von der spezifischen Bauform ab. |
| Betriebstemperatur | Typischerweise -40°C bis +85°C oder höher, für robuste industrielle Umgebungen ausgelegt. |
| Gehäusematerial | Gießharz, flammenhemmend gemäß UL 94 V-0, bietet mechanischen Schutz und elektrische Isolation. |
| Ansprechzeit | Sehr schnell, im Nanosekundenbereich, ermöglicht sofortigen Schutz bei Überspannungen. |
| Isolationswiderstand | Sehr hoch (> 1 GΩ) im Normalbetrieb, gewährleistet keine Stromableitung bei Nennspannung. |
Präzisionsschutz für anspruchsvolle Anwendungen
Die Entscheidung für einen hochwertigen Varistor wie den EPC B72214-S 13 ist keine triviale Angelegenheit, sondern eine strategische Investition in die Langlebigkeit und Funktionalität Ihrer elektronischen Systeme. Die präzise Abstimmung auf eine Nennspannung von 130 V macht ihn besonders geeignet für Anwendungen, bei denen die Netzspannung oder Betriebsstufen diesen Wert aufweisen oder geringfügig überschreiten können. Die 10% Toleranz bietet dabei einen akzeptablen Spielraum für gängige Netzschwankungen, während die Varistor-Charakteristik eine deutliche Absenkung von Spannungsspitzen über dieser Schwelle gewährleistet. Das Rastermaß von 7,5 mm ist ein Indikator für die Baugröße und ermöglicht die Integration in standardisierte Leiterplattenlayouts, ohne übermäßigen Platzbedarf.
Die Bedeutung der Nennspannung und Toleranz
Die Nennspannung eines Varistors, in diesem Fall 130 V, definiert die Spannung, bis zu der der Varistor als hochohmig betrachtet wird und praktisch keinen Strom leitet. Oberhalb dieser Spannung beginnt der Varistor, leitend zu werden und die überschüssige Energie abzuleiten. Die Toleranz von 10% gibt an, wie stark die tatsächliche Schaltschwelle von diesem Nennwert abweichen kann. Für die meisten Anwendungen bietet diese Spezifikation einen ausreichenden Schutz. Bei kritischen Anwendungen, bei denen eine sehr genaue Schwellenwertkontrolle erforderlich ist, sollte jedoch stets das detaillierte Datenblatt des Herstellers konsultiert werden, um die genaue Klemmspannung und die Leistung unter verschiedenen Bedingungen zu verstehen.
FAQ – Häufig gestellte Fragen zu EPC B72214-S 13 – Varistor, RM 7,5 mm, 130 V, 10%
Was ist ein Varistor und wie funktioniert er?
Ein Varistor ist eine elektronische Komponente, die als Spannungsbegrenzer dient. Bei normalen Betriebsspannungen hat er einen sehr hohen Widerstand und leitet kaum Strom. Sobald die Spannung einen bestimmten Schwellenwert (die Klemmspannung) überschreitet, sinkt sein Widerstand drastisch ab, und er leitet die überschüssige Energie sicher zur Erde ab, wodurch angeschlossene Bauteile vor schädlichen Überspannungen geschützt werden.
Wofür steht die Angabe „RM 7,5 mm“?
RM steht für „Rastermaß“ oder „Pin-Abstand“. RM 7,5 mm bedeutet, dass der Abstand zwischen den Anschlussbeinchen des Varistors 7,5 Millimeter beträgt. Dies ist ein wichtiger Parameter für die Montage auf Leiterplatten, da er die Platzierung und das Layout bestimmt.
Was bedeutet 130 V und 10% Toleranz bei diesem Varistor?
Die 130 V geben die Nennspannung des Varistors an, bis zu der er als hochohmig gilt. Die 10% Toleranz bedeutet, dass die tatsächliche Spannungsfestigkeit des Varistors innerhalb eines Bereichs von +/- 10% um diesen Nennwert liegen kann. Für den Schutz vor Überspannungen ist dies in den meisten Fällen ausreichend.
In welchen Anwendungen ist der EPC B72214-S 13 Varistor besonders geeignet?
Dieser Varistor eignet sich hervorragend für den Einsatz in Stromversorgungen, Netzteilen, Computerschaltkreisen, Kommunikationsgeräten, industriellen Steuerungen und anderen elektronischen Systemen, die anfällig für Überspannungen durch Netzschwankungen, Blitzeinschläge oder Schaltvorgänge sind. Seine Nennspannung von 130 V macht ihn ideal für Systeme, die auf diesem Spannungsniveau operieren.
Wie schützt ein Varistor meine Elektronik?
Ein Varistor schützt Ihre Elektronik, indem er als eine Art „Sicherheitsventil“ für elektrische Energie fungiert. Bei einer Überspannung nimmt der Varistor die übermäßige Energie auf und leitet sie sicher ab, bevor sie die empfindlichen Komponenten Ihrer Schaltung erreichen und beschädigen kann. Dies verhindert Kurzschlüsse, Bauteilzerstörung und Datenverlust.
Was passiert, wenn ein Varistor überlastet wird?
Wenn ein Varistor wiederholt oder mit extrem hohen Überspannungen konfrontiert wird, die seine Kapazität übersteigen, kann er beschädigt werden oder ausfallen. In den meisten Fällen wird ein Varistor durch Überlastung kurzgeschlossen, was dazu führen kann, dass er entweder durchbrennt und seine Schutzfunktion verliert, oder er muss aus Sicherheitsgründen ausgetauscht werden. Die Auswahl eines Varistors mit ausreichender Impulsstrombelastbarkeit ist daher entscheidend.
Ist dieser Varistor für alle Arten von Überspannungen geeignet?
Der EPC B72214-S 13 Varistor ist für den Schutz vor transienten Überspannungen konzipiert, die typischerweise durch Schaltvorgänge im Stromnetz oder durch Blitzeinschläge entstehen. Er ist nicht primär für den Schutz vor dauerhaften Über- oder Unterspannungen ausgelegt. Für solche Fälle sind andere Schutzkomponenten oder -schaltungen erforderlich.
