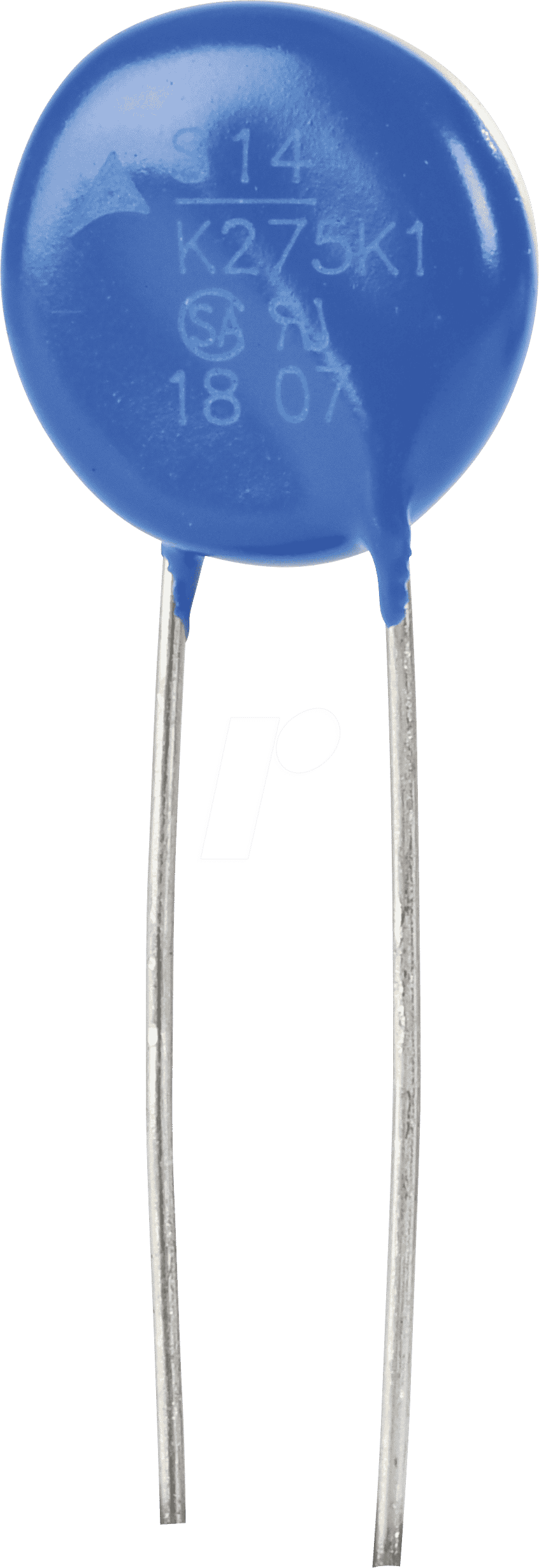

Schützen Sie Ihre Elektronik vor Überspannungen: Der EPC B72214-S 11 Varistor
In der Welt der Elektronik sind sensible Bauteile ständig der Gefahr von transienten Überspannungen ausgesetzt, die durch Blitzeinschläge, Schaltvorgänge oder Netzstörungen verursacht werden können. Der EPC B72214-S 11 Varistor ist die dedizierte Lösung, um Ihre wertvollen elektronischen Systeme effektiv vor diesen schädlichen Spannungsspitzen zu bewahren. Er ist das unverzichtbare Bauteil für Entwickler, Ingenieure und Hersteller, die höchste Zuverlässigkeit und Langlebigkeit ihrer Geräte gewährleisten möchten.
Überlegene Schutztechnologie für maximale Betriebssicherheit
Im Gegensatz zu einfachen Sicherungen, die bei einer Überschreitung eines Grenzwertes durchbrennen und ersetzt werden müssen, bietet der EPC B72214-S 11 Varistor einen dynamischen und wiederherstellbaren Schutz. Sein Kernelement ist ein metalloxidkeramisches Material, das bei normalen Betriebsspannungen einen sehr hohen Widerstand aufweist. Steigt die Spannung jedoch über einen vordefinierten Schwellenwert, sinkt sein Widerstand schlagartig und leitet die überschüssige Energie sicher zur Erde ab. Diese Fähigkeit, sich schnell an variable Spannungsbedingungen anzupassen und dabei keinen dauerhaften Schaden zu nehmen, macht ihn zur überlegenen Wahl gegenüber herkömmlichen Schutzmechanismen, die oft nur einen einzigen Schutz bieten können.
Hervorragende Leistungsmerkmale und Zuverlässigkeit
Der EPC B72214-S 11 zeichnet sich durch seine präzise Auslegung für spezifische Anwendungsbereiche aus. Mit einer Nennspannung von 11 V und einer Toleranz von 10% ist dieser Varistor für den Schutz von Niederspannungsschaltkreisen optimiert, bei denen eine genaue Spannungsbegrenzung entscheidend ist. Der Rastermaß (RM) von 7,5 mm ermöglicht eine einfache Integration in bestehende Leiterplattendesigns und entspricht gängigen Industriestandards, was eine reibungslose Montage und Kompatibilität gewährleistet.
Vorteile des EPC B72214-S 11 Varistors
- Effektiver Überspannungsschutz: Leitet transiente Überspannungen schnell und sicher ab und schützt so empfindliche Elektronik.
- Hohe Zuverlässigkeit: Langlebige und bewährte Metalloxid-Halbleitertechnologie für konstante Leistungsfähigkeit.
- Schnelle Reaktionszeit: Minimiert die Einwirkzeit von schädlichen Spannungsspitzen auf elektronische Komponenten.
- Energieableitungskapazität: Entwickelt, um auch signifikante Energieimpulse zu bewältigen.
- Kompaktes Design: Mit einem RM von 7,5 mm ideal für die Integration in platzbeschränkte Schaltungen.
- Wiederherstellbarkeit: Der Varistor kehrt nach dem Abklingen der Überspannung in seinen hochohmigen Zustand zurück, ohne beschädigt zu werden.
- Kosteneffizienz: Bietet einen kostengünstigen und effektiven Schutzmechanismus, der teure Reparaturen und Ausfallzeiten vermeidet.
Technische Spezifikationen im Detail
Die präzise Abstimmung des EPC B72214-S 11 auf seine Anwendungsbereiche spiegelt sich in seinen detaillierten technischen Spezifikationen wider. Diese sind entscheidend für die Auswahl des richtigen Schutzbauteils und gewährleisten, dass Ihre Schaltung optimal geschützt ist. Die Kernfunktion eines Varistors liegt in seiner nichtlinearen Strom-Spannungs-Charakteristik, die es ihm ermöglicht, bei Normalbetrieb fast keinen Strom zu leiten, aber bei Überspannung zu einem leitenden Element wird.
| Merkmal | Spezifikation |
|---|---|
| Hersteller | EPC |
| Modellnummer | B72214-S 11 |
| Typ | Varistor (Metalloxid) |
| Nennspannung | 11 V |
| Toleranz | 10% |
| Rastermaß (RM) | 7,5 mm |
| Anwendungsbereich | Überspannungsschutz für Niederspannungsschaltkreise, Geräteschutz, Energiesysteme. |
| Betriebstemperaturbereich | Typischerweise -40°C bis +85°C (spezifische Datenblätter sind für exakte Bereiche zu konsultieren) |
| Ansprechzeit | Sehr schnell, im Nanosekundenbereich. |
| Isolationswiderstand | Sehr hoch im Normalbetrieb. |
Präzision in der Auslegung: Varistoren für spezifische Spannungsbereiche
Die Auswahl eines Varistors mit der korrekten Nennspannung ist von fundamentaler Bedeutung. Eine zu niedrige Nennspannung kann dazu führen, dass der Varistor ständig leitet und sich überhitzt, während eine zu hohe Nennspannung möglicherweise keinen ausreichenden Schutz bietet. Der EPC B72214-S 11 mit seinen 11 V ist speziell für Systeme konzipiert, deren normale Betriebsspannung deutlich unter diesem Wert liegt, sodass er als effektiver Schutzschalter fungieren kann, sobald eine Gefahr durch eine signifikante Spannungsüberhöhung droht. Die 10%ige Toleranz berücksichtigt geringfügige Schwankungen im Netz und in der Bauteilfertigung, ohne die Schutzfunktion zu beeinträchtigen.
Design und Integration: Das Rastermaß von 7,5 mm
Das Rastermaß von 7,5 mm ist ein Standardwert in der Elektronikindustrie, der eine einfache und problemlose Bestückung auf Leiterplatten (PCBs) ermöglicht. Dies erleichtert sowohl die manuelle als auch die automatische Montage und gewährleistet, dass der EPC B72214-S 11 in einer Vielzahl von elektronischen Geräten und Schaltungen eingesetzt werden kann, ohne dass umfangreiche Modifikationen am Layout vorgenommen werden müssen. Diese Kompatibilität ist ein wesentlicher Vorteil für OEMs und Entwickler, die auf standardisierte Komponenten setzen, um Produktionsprozesse zu optimieren und die Komplexität zu reduzieren.
Umfassender Schutz für sensible Anwendungen
Der Anwendungsbereich des EPC B72214-S 11 Varistors ist breit gefächert. Er findet Einsatz in der Schutzschaltung von Netzteilen, in der Datentechnik zur Absicherung von Kommunikationsleitungen, in der Unterhaltungselektronik zum Schutz vor Netztransienten und in industriellen Steuerungen, wo eine hohe Verfügbarkeit und Robustheit der Systeme gefordert ist. Insbesondere in Geräten, die an das öffentliche Stromnetz angeschlossen sind, oder in Umgebungen mit potenziellen elektromagnetischen Störungen ist ein zuverlässiger Überspannungsschutz unerlässlich. Die schnelle Ansprechzeit des Varistors im Nanosekundenbereich ist dabei entscheidend, um auch kurzzeitige, aber energiereiche Spannungsspitzen zu eliminieren, bevor sie Schaden anrichten können.
Wichtigkeit der Energieableitungskapazität
Neben der Ansprechzeit ist die Energieableitungskapazität eines Varistors ein kritischer Parameter. Sie gibt an, wie viel Energie der Varistor in Form von Wärme in einem einzigen Impuls aufnehmen kann, ohne zerstört zu werden. Auch wenn spezifische Energiewerte nicht direkt in den Kernspezifikationen aufgeführt sind, ist die Konstruktion von Varistoren wie dem EPC B72214-S 11 darauf ausgelegt, diese Energie sicher zu absorbieren und abzuleiten. Dies geschieht durch die Umwandlung der überschüssigen elektrischen Energie in Wärme, die dann an die Umgebung abgegeben wird. Die Dimensionierung und das Material des Varistors sind darauf abgestimmt, diese Prozesse über die Lebensdauer des Geräts sicher zu handhaben.
Technische Erläuterung der Varistor-Funktion
Die Funktionsweise eines Metalloxid-Varistors (MOV) basiert auf der Verwendung von keramischen Körnern, typischerweise aus Zinkoxid, die durch Dotierstoffe und Korngrenzenmodifikatoren eingestellt sind. Die Korngrenzen bilden p-n-Übergänge, ähnlich denen in Halbleiterdioden. Bei niedrigen Spannungen ist der Widerstand an diesen Korngrenzen sehr hoch, was einen extrem geringen Stromfluss (Leckstrom) zur Folge hat. Wenn jedoch die angelegte Spannung den Schwellenwert des Varistors überschreitet, brechen die Spannungsbarrieren an den Korngrenzen zusammen, und eine große Anzahl von Stromträgern wird mobilisiert. Der Widerstand fällt daraufhin drastisch ab, und der Varistor beginnt, den überschüssigen Strom abzuleiten. Diese schnelle „Verkürzung“ des Stromweges schützt die nachfolgenden Schaltungsteile vor der gefährlich hohen Spannung.
FAQ – Häufig gestellte Fragen zu EPC B72214-S 11 – Varistor, RM 7,5 mm, 11 V, 10%
Was genau ist ein Varistor und wie funktioniert er?
Ein Varistor ist ein elektronisches Bauteil, das zum Schutz vor Überspannungen dient. Er verhält sich bei normalen Spannungen wie ein Isolator mit sehr hohem Widerstand und leitet fast keinen Strom. Steigt die Spannung jedoch über einen bestimmten Wert an, sinkt sein Widerstand schlagartig ab und leitet die überschüssige Energie ab, um die nachfolgenden Bauteile zu schützen. Nach Abklingen der Überspannung kehrt der Varistor in seinen hochohmigen Zustand zurück.
Warum ist die Nennspannung von 11 V für diesen Varistor wichtig?
Die Nennspannung von 11 V gibt den Grenzwert an, ab dem der Varistor zu leiten beginnt und seine Schutzfunktion ausübt. Sie ist entscheidend, um sicherzustellen, dass der Varistor nur bei tatsächlichen Überspannungen und nicht bei normalen Betriebsschwankungen aktiv wird. Eine korrekte Auswahl der Nennspannung verhindert ungewollte Leitungszustände und gewährleistet den optimalen Schutz Ihrer Schaltung.
Was bedeutet das Rastermaß (RM) von 7,5 mm?
Das Rastermaß (RM) bezeichnet den Abstand zwischen den beiden Anschlusspins des Varistors. Ein Rastermaß von 7,5 mm ist ein gängiger Standard in der Elektronikfertigung und ermöglicht eine einfache Integration des Bauteils auf Standard-Leiterplatten (PCBs) durch automatische Bestückungsmaschinen oder manuelle Lötarbeiten.
Für welche Art von Geräten ist der EPC B72214-S 11 Varistor am besten geeignet?
Dieser Varistor ist ideal für den Schutz von Niederspannungsschaltkreisen, die empfindlich auf Überspannungen reagieren. Dazu gehören beispielsweise Netzteile, Kommunikationsgeräte, Sensorschaltungen, eingebettete Systeme und viele andere elektronische Geräte, die an das Stromnetz angeschlossen sind oder in Umgebungen mit potenziellen Spannungsspitzen betrieben werden.
Welchen Vorteil bietet die 10%ige Toleranz?
Die 10%ige Toleranz der Nennspannung bedeutet, dass der Varistor innerhalb dieses Bereichs um die angegebene Nennspannung zu leiten beginnt. Dies berücksichtigt natürliche Schwankungen bei der Herstellung und im Betrieb, ohne die generelle Schutzfunktion zu beeinträchtigen, und sorgt für eine robuste Leistung unter realen Bedingungen.
Muss der Varistor nach einer Überspannung ausgetauscht werden?
Nein, im Gegensatz zu Sicherungen, die bei Überlastung durchbrennen und ersetzt werden müssen, ist der Varistor ein wiederherstellbares Bauteil. Nach der Ableitung einer Überspannung kehrt er in seinen hochohmigen Zustand zurück und ist bereit, weitere Überspannungen zu bewältigen, solange die auftretenden Spannungen und Energien innerhalb seiner Spezifikationen liegen.
Kann die Verwendung eines Varistors die Lebensdauer meiner Elektronik verlängern?
Absolut. Durch den Schutz vor schädlichen Spannungsspitzen verhindert der Varistor Degradation und Ausfälle empfindlicher elektronischer Komponenten. Dies führt direkt zu einer erhöhten Zuverlässigkeit und einer deutlich verlängerten Lebensdauer Ihrer elektronischen Geräte und Systeme.
