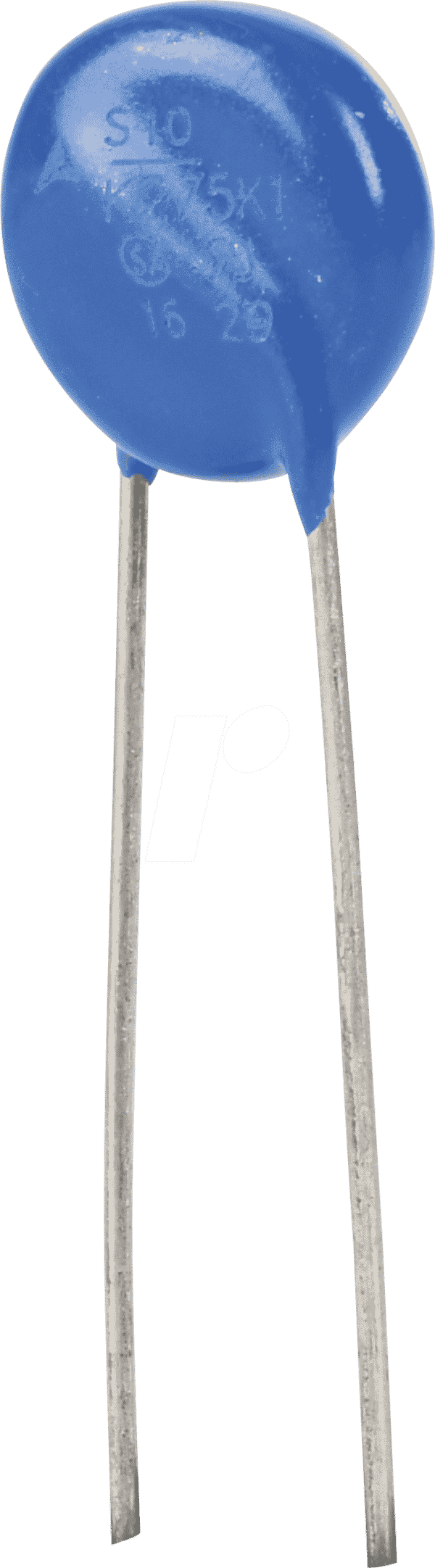

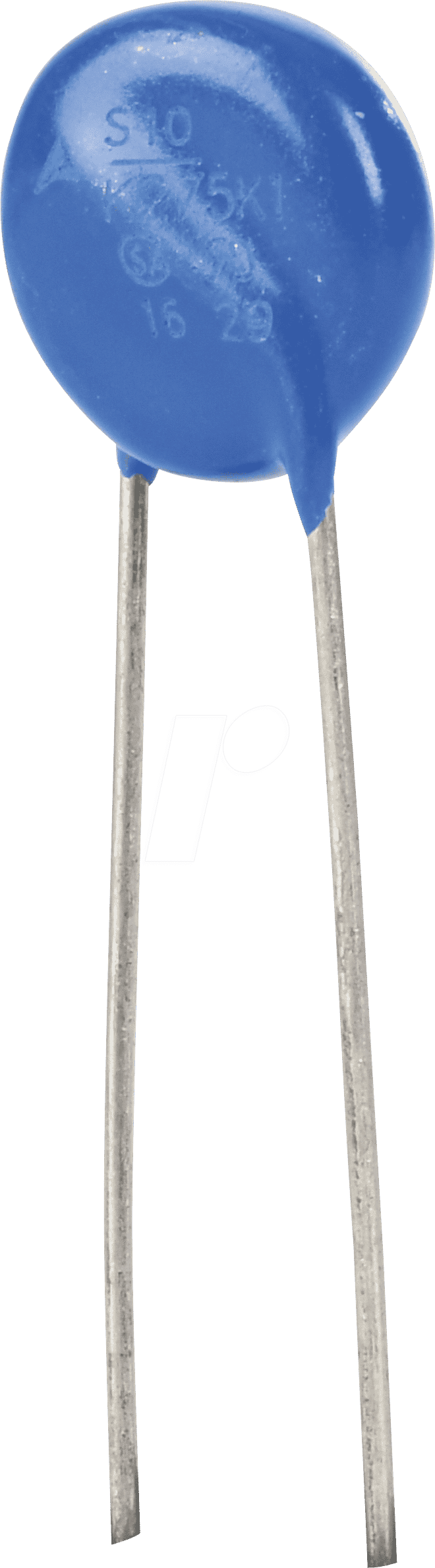

Effizienter Überspannungsschutz für Ihre Elektronik: Der EPC B72210-S030 Varistor
Der EPC B72210-S030 Varistor mit einem Rastermaß von 7,5 mm und einer Nennspannung von 300 V ist die essenzielle Komponente zur gezielten Ableitung gefährlicher Überspannungsspitzen. Entwickelt für Elektronikprofis, Entwickler und anspruchsvolle Heimwerker, schützt er empfindliche Schaltungen zuverlässig vor transienten Spannungsspitzen, die durch externe Einflüsse wie Blitzeinschläge oder Schaltvorgänge im Stromnetz entstehen.
Schutz vor Überspannungen: Die Notwendigkeit für Ihre Geräte
Überspannungen stellen eine erhebliche Gefahr für die Langlebigkeit und Funktionalität elektronischer Geräte dar. Sie können von verschiedenen Quellen ausgehen, darunter atmosphärische Entladungen (Blitzschlag), Schaltvorgänge in Energieverteilungsnetzen, das Ein- und Ausschalten von leistungsstarken Geräten oder die Aktivierung von Induktivitäten. Selbst scheinbar geringe Überspannungen können über die Zeit hinweg zu einer schleichenden Degradation von Bauteilen führen, die letztendlich zum Totalausfall führen kann. Der EPC B72210-S030 Varistor fungiert als proaktives Schutzorgan, das präventiv agiert, um Ihre wertvollen elektronischen Systeme vor diesen potenziellen Schäden zu bewahren.
Warum der EPC B72210-S030 Varistor die überlegene Wahl ist
Im Vergleich zu einfachen Sicherungen, die bei Überspannung durchbrennen und ersetzt werden müssen, bietet der EPC B72210-S030 Varistor einen dynamischen und wiederholbaren Schutz. Seine primäre Funktion besteht darin, bei Erreichen einer vordefinierten Spannungsschwelle (der Nennspannung von 300 V) seinen Widerstandswert drastisch zu reduzieren. Dies ermöglicht es, die überschüssige Energie sicher zur Erde abzuleiten und somit die nachgeschalteten Schaltkreise vor Beschädigung zu schützen. Nach Abklingen der Überspannung kehrt der Varistor zu seinem ursprünglichen, hohen Isolationswiderstand zurück, ohne dabei selbst beeinträchtigt zu werden. Dies gewährleistet einen kontinuierlichen Schutz ohne Betriebsunterbrechungen.
Technische Exzellenz und Zuverlässigkeit
Der EPC B72210-S030 Varistor zeichnet sich durch seine präzise gefertigte Keramikstruktur aus, die für eine herausragende Leistung und Stabilität sorgt. Die Kernkomponente besteht aus einem speziellen Metalloxidkeramikmaterial, das die gewünschte nichtlineare Strom-Spannungs-Charakteristik aufweist. Dieses Material ist entscheidend für die schnelle Reaktion des Varistors auf ansteigende Spannungsspitzen. Das Gehäusematerial ist robust und für den Einsatz in einer Vielzahl von Umgebungsbedingungen konzipiert, was eine langfristige Zuverlässigkeit und Sicherheit gewährleistet.
Schlüsselfunktionen und Vorteile
- Effiziente Spannungsbegrenzung: Begrenzt schnell und zuverlässig transiente Überspannungen auf ein sicheres Niveau.
- Hohe Energieableitfähigkeit: Konzipiert, um auch signifikante Energiemengen sicher abzuleiten.
- Langlebiger Schutz: Bietet wiederholbaren Schutz ohne Degradation der Leistung über die Lebensdauer.
- Kompaktes Design: Das Rastermaß von 7,5 mm ermöglicht eine platzsparende Integration in Schaltungen.
- Breiter Temperaturbereich: Geeignet für den Einsatz in verschiedenen Betriebsumgebungen.
- Zertifizierte Sicherheit: Entspricht relevanten Industriestandards für Überspannungsschutzkomponenten.
- Vielseitige Anwendung: Ideal für den Schutz von Netzteilen, Steuerungen, Kommunikationsgeräten und anderen empfindlichen Elektroniksystemen.
Produktspezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Hersteller-Teilenummer | EPC B72210-S030 |
| Produkttyp | Varistor (Metalloxid-Varistor) |
| Rastermaß (RM) | 7,5 mm |
| Max. Gleichspannung (DC-Betrieb) | 300 V (gemäß IEC 60950-1, 10% Toleranz bei Prüfspannung) |
| Ansprechzeit | Typischerweise unter 25 Nanosekunden – ermöglicht extrem schnelle Reaktion auf Spannungsspitzen. |
| Betriebstemperaturbereich | -40 °C bis +85 °C – gewährleistet zuverlässigen Betrieb unter diversen klimatischen Bedingungen. |
| Energieableitfähigkeit | Die genaue maximale Energieableitfähigkeit ist produktabhängig und wird in Joule (J) angegeben. Dieses Modell ist für typische Überspannungsereignisse im Niederspannungsbereich ausgelegt. |
| Spitzenstrombelastbarkeit (8/20 µs) | Konzipiert für die Ableitung von Kurzzeit-Stoßströmen, wie sie bei Überspannungsereignissen auftreten. Die genaue Spezifikation finden Sie im Datenblatt des Herstellers. |
| Gehäusematerial | Robustes, flammhemmendes Kunststoffgehäuse gemäß UL94-V0 – minimiert das Risiko von Bränden im Fehlerfall. |
| Anschlussart | Axiale Anschlüsse für einfache Löt- oder Steckverbindungen. |
Anwendungsgebiete des EPC B72210-S030 Varistors
Der EPC B72210-S030 Varistor ist eine universell einsetzbare Schutzkomponente in einer breiten Palette von Anwendungen. Seine Eignung erstreckt sich über:
- Industrielle Steuerungen: Schutz von SPS-Systemen, Sensoren und Aktoren vor induktiven Überspannungen und Netzstörungen.
- Netzteile: Absicherung von AC/DC- und DC/DC-Wandlern gegen Netztransienten und Spitzen.
- Kommunikationstechnik: Schutz von Netzwerkhardware, Routern, Switches und Telefonieanlagen.
- Verbraucherelektronik: Integration in Audiogeräte, Computernetzwerke und Haushaltsgeräte.
- Automatisierungstechnik: Sicherung von Überwachungssystemen und Steuerungseinheiten in automatisierten Fertigungsanlagen.
- Gebäudeautomation: Schutz von BUS-Systemen, Beleuchtungssteuerungen und Sicherheitseinrichtungen.
- Kfz-Elektronik: Einsatz in Bordnetzen zur Minderung von transienten Spannungsspitzen, die durch Lichtmaschinen und andere elektrische Komponenten verursacht werden.
Die Bedeutung der Nennspannung und Toleranz
Die Nennspannung von 300 V (mit einer Toleranz von 10%) definiert die Spannungsgrenze, ab der der Varistor zu leiten beginnt. Dies ist ein kritischer Parameter, der sorgfältig auf die jeweilige Anwendung abgestimmt werden muss. Eine zu niedrige Nennspannung kann zu vorzeitigem Ansprechen und unnötigem Energieverbrauch führen, während eine zu hohe Nennspannung den Schutz nicht mehr gewährleistet. Die angegebene Toleranz ist ein wichtiger Indikator für die Präzision der Fertigung und die Zuverlässigkeit des Bauteils. Bei der Auswahl ist stets die maximale Betriebsspannung des zu schützenden Geräts zu berücksichtigen, um eine ausreichende Sicherheitsmarge zu gewährleisten.
Materialien und Fertigungspräzision
Die Leistungsfähigkeit und Langlebigkeit von Varistoren werden maßgeblich durch die verwendeten Materialien und die Präzision des Herstellungsprozesses bestimmt. Der EPC B72210-S030 Varistor basiert auf hochentwickelten Metalloxid-Keramiken, typischerweise Zinkoxid (ZnO) basierend. Dieses Material wird mit geringen Mengen anderer Oxide wie Siliziumdioxid (SiO2), Kobaltoxid (CoO) und Manganoxid (MnO2) dotiert, um die Korngrenzenstruktur und damit die gewünschte nichtlineare Charakteristik zu optimieren. Die Partikelgröße und -verteilung des ZnO-Pulvers sowie die Sinterbedingungen sind entscheidend für die elektrischen Eigenschaften wie die Durchbruchspannung und die Energieabsorption. Die axiale Bauform mit dem Rastermaß von 7,5 mm gewährleistet eine einfache mechanische Integration in Leiterplatten-Designs.
Umweltaspekte und Sicherheit
Die Herstellung von elektronischen Bauteilen unterliegt zunehmend strengen Umweltauflagen. Der EPC B72210-S030 Varistor ist, wie die meisten modernen elektronischen Komponenten, darauf ausgelegt, umweltfreundliche Standards zu erfüllen. Die verwendeten Materialien sind in der Regel RoHS-konform, was bedeutet, dass sie keine bedenklichen Substanzen wie Blei oder Cadmium enthalten. Das flammhemmende Gehäusematerial trägt zusätzlich zur Sicherheit bei, indem es im Falle eines internen Fehlers oder einer Überhitzung die Ausbreitung von Flammen verhindert.
FAQ – Häufig gestellte Fragen zu EPC B72210-S030 – Varistor, RM 7,5 mm, 300 V, 10%
Was genau ist ein Varistor und wie funktioniert er?
Ein Varistor (Variable Resistor) ist ein spannungsabhängiger Widerstand. Seine Hauptfunktion ist der Schutz elektronischer Schaltungen vor Überspannungen. Bei normalen Betriebsspannungen hat er einen sehr hohen Widerstand und leitet kaum Strom. Steigt die Spannung jedoch über einen bestimmten Schwellenwert (die Nennspannung des Varistors), sinkt sein Widerstand drastisch ab. Dadurch wird die überschüssige Energie sicher zur Erde abgeleitet, wodurch die nachgeschalteten, empfindlichen Bauteile geschützt werden. Nach Abklingen der Überspannung kehrt der Varistor wieder in seinen hochohmigen Zustand zurück.
Welche Art von Überspannungen kann der EPC B72210-S030 Varistor ableiten?
Der EPC B72210-S030 Varistor ist primär zum Schutz vor transienten Überspannungen konzipiert. Dies sind kurzzeitige, aber oft sehr energiereiche Spannungsspitzen, die beispielsweise durch Blitzeinschläge in der Nähe, Schaltvorgänge im Stromnetz oder das Ein- und Ausschalten großer induktiver Lasten verursacht werden können. Er ist nicht für den Schutz vor dauerhaften Überspannungen (z. B. wenn die Netzspannung dauerhaft über dem Nennwert liegt) ausgelegt.
Warum ist das Rastermaß (RM) von 7,5 mm wichtig?
Das Rastermaß gibt den Abstand zwischen den Anschlusspins eines Bauteils an. Ein Rastermaß von 7,5 mm ist typisch für bedrahtete Komponenten, die auf Standard-Leiterplatten (PCBs) montiert werden. Dieses Maß ist für die mechanische Kompatibilität und die Bestückungsdichte auf der Platine entscheidend. Ein standardisiertes Rastermaß erleichtert die automatische Bestückung und gewährleistet die korrekte Platzierung des Varistors im Schaltkreis.
Was bedeutet die Nennspannung von 300 V und die Toleranz von 10%?
Die Nennspannung von 300 V gibt an, bis zu welcher Spannung der Varistor als Isolator wirkt und keinen nennenswerten Strom ableitet. Bei Spannungen darüber beginnt er zu leiten. Die Toleranz von 10% bedeutet, dass die tatsächliche Ansprechspannung des Varistors im Bereich von 270 V bis 330 V liegen kann. Bei der Auswahl des Varistors ist es wichtig, dass die maximale zu schützende Spannung deutlich unter der Ansprechspannung des Varistors liegt, um eine zuverlässige Funktion zu gewährleisten.
Wo wird dieser Varistor typischerweise eingesetzt?
Dieser Varistor mit 300 V Nennspannung und 7,5 mm Rastermaß ist vielseitig einsetzbar. Typische Anwendungsbereiche sind der Schutz von Netzteilen für Niederspannungsgeräte, Steuerungen in der Industrieautomation, Kommunikationssystemen (z. B. Router, Switches), Unterhaltungselektronik sowie allgemeine elektronische Schaltungen, die vor potenziellen Spannungsspitzen geschützt werden müssen. Er ist gut geeignet für Systeme, die an das öffentliche Stromnetz angeschlossen sind.
Wie lange hält ein Varistor?
Die Lebensdauer eines Varistors hängt stark von der Häufigkeit und Intensität der Überspannungsereignisse ab, denen er ausgesetzt ist. Jeder Varistor hat eine begrenzte Energieableitfähigkeit. Bei häufigen oder sehr starken Überspannungen kann der Varistor degradieren und schließlich ausfallen. Er bietet jedoch einen sicheren Schutz und leitet im Fehlerfall die Energie ab, um größere Schäden zu verhindern. Regelmäßige Überprüfung der Funktionsfähigkeit der Schutzkomponenten kann ratsam sein.
Welche Alternativen gibt es zu Varistoren für den Überspannungsschutz?
Neben Varistoren gibt es auch andere Technologien zum Überspannungsschutz. Dazu gehören Gasentladungsröhren (GDTs), die sehr hohe Energiemengen ableiten können, aber eine langsamere Ansprechzeit haben, sowie Suppressordioden (TVS-Dioden), die extrem schnelle Reaktionszeiten und präzise Spannungsbegrenzungen bieten, aber oft eine geringere Energieableitfähigkeit als Varistoren haben. Die Wahl der optimalen Schutzkomponente hängt von den spezifischen Anforderungen der Anwendung ab, wie z. B. Ansprechzeit, Energieableitfähigkeit und Kosten.
