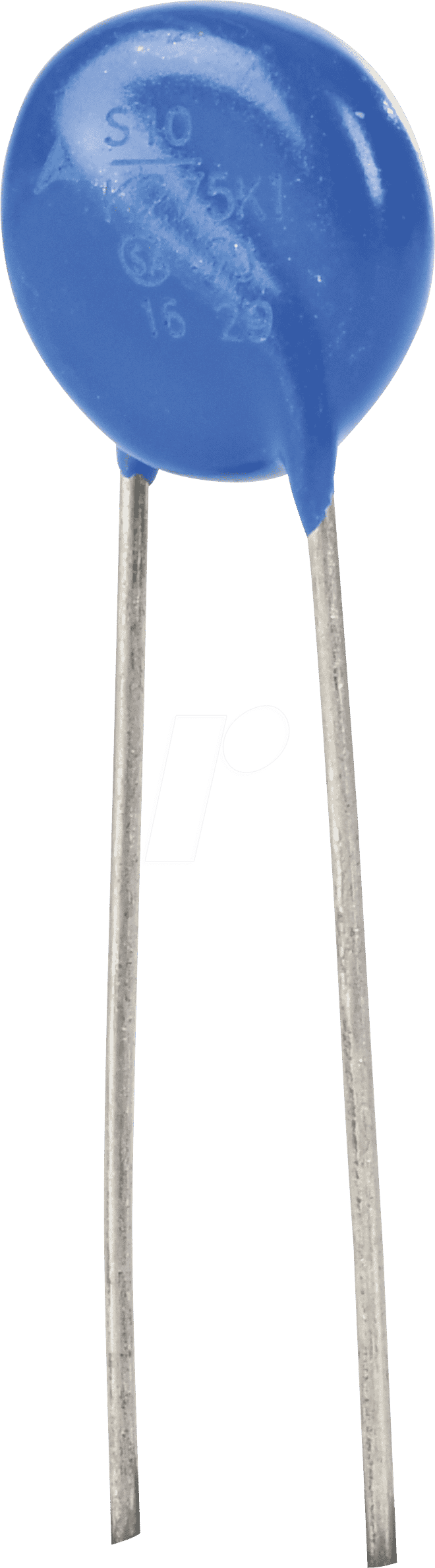

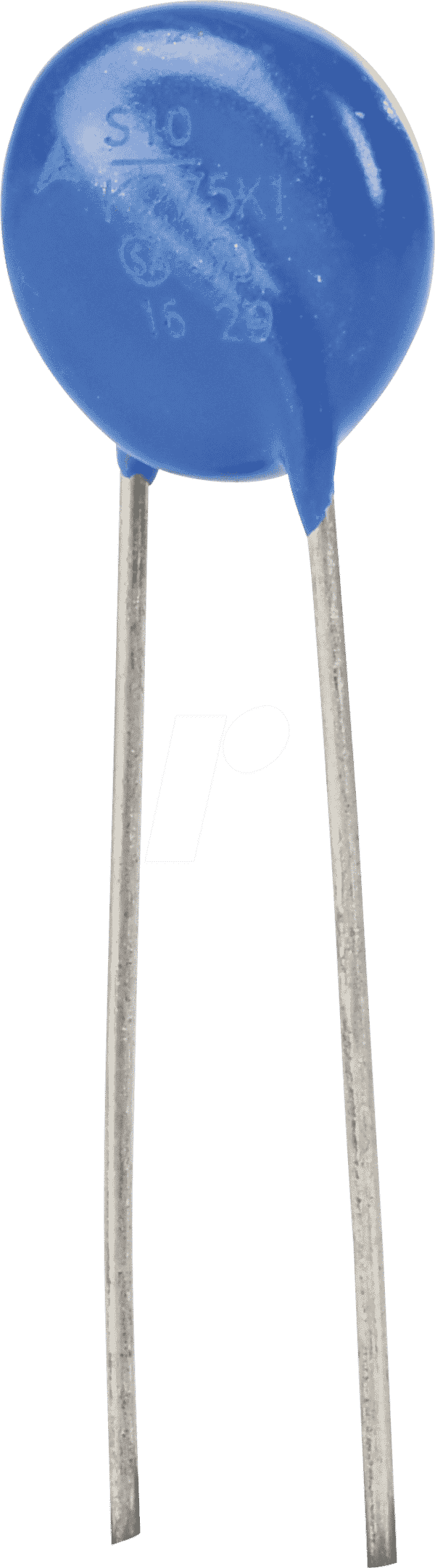

EPC B72210-S 42 – Varistor, RM 7,5 mm, 420 V, 10%: Zuverlässiger Überspannungsschutz für Ihre Elektronik
Schützen Sie Ihre empfindliche Elektronik effektiv vor schädlichen Überspannungen mit dem EPC B72210-S 42 Varistor. Dieses Bauteil ist die ideale Lösung für Ingenieure, Techniker und Elektronik-Enthusiasten, die eine zuverlässige und kosteneffiziente Methode zur Ableitung von transienten Spannungsspitzen suchen. Der Varistor schützt Ihre Schaltungen vor plötzlichen Spannungsstößen, die durch Schaltvorgänge, Blitzeinschläge oder Netzstörungen verursacht werden können, und gewährleistet so die Langlebigkeit und Funktionalität Ihrer Geräte.
Überlegene Schutztechnologie für anspruchsvolle Anwendungen
Im Vergleich zu Standardlösungen bietet der EPC B72210-S 42 Varistor eine signifikant verbesserte Schutzperformance. Seine spezielle Keramik-basierte Metalloxid-Varistor (MOV)-Technologie ermöglicht eine schnelle Ansprechzeit und eine hohe Energieableitfähigkeit. Dies bedeutet, dass Ihr System selbst bei abrupten und energiereichen Überspannungen einen effektiven Schutz genießt. Die präzise Toleranz von 10% gewährleistet zudem eine konsistente und vorhersehbare Schutzeigenschaft über die gesamte Lebensdauer des Bauteils. Der Rastermaß von 7,5 mm ermöglicht eine einfache Integration in bestehende Schaltungsdesigns, was ihn zu einer universellen und praktischen Wahl für eine Vielzahl von Anwendungen macht.
Präzise Spezifikationen und Leistungsmerkmale
Der EPC B72210-S 42 Varistor zeichnet sich durch seine sorgfältige Konstruktion und die Auswahl hochwertiger Materialien aus. Dies garantiert eine zuverlässige Leistung, selbst unter widrigen Bedingungen. Seine Fähigkeit, Spannungen bis zu 420 V zu tolerieren, macht ihn geeignet für eine breite Palette von Netzspannungen und industriellen Umgebungen. Die Kernkomponente, das Metalloxid-Varistor-Element, ist für seine nichtlineare Strom-Spannungs-Charakteristik bekannt. Bei normaler Betriebsspannung verhält sich der Varistor wie ein offener Stromkreis mit extrem hohem Widerstand. Steigt die Spannung jedoch über eine bestimmte Schwelle (die Ansprechspannung), sinkt sein Widerstand rapide ab und leitet die überschüssige Energie sicher zur Erde ab, wodurch die nachgeschaltete Schaltung geschützt wird. Nach Abklingen der Überspannung kehrt der Varistor zu seinem hohen Widerstandszustand zurück.
Anwendungsbereiche und Vorteile
Der EPC B72210-S 42 Varistor findet breite Anwendung in:
- Netzteilen und Stromversorgungen: Schutz empfindlicher Komponenten vor Netzspitzen und transienten Störungen.
- Industrieller Automatisierung: Sicherung von Steuerungen, Sensoren und Aktoren in Umgebungen mit hoher elektrischer Belastung.
- Telekommunikationsgeräten: Verhinderung von Schäden durch Überspannungen, die über Leitungen eingebracht werden können.
- Unterhaltungselektronik: Erhöhung der Zuverlässigkeit von AV-Geräten, Computern und anderen Heimelektronikkomponenten.
- Gebäudeinstallationen: Schutz von Beleuchtungssystemen, Schaltschränken und anderen elektrischen Anlagen.
Die Vorteile des EPC B72210-S 42 im Überblick:
- Hohe Zuverlässigkeit: Bewährte MOV-Technologie für konsistenten Schutz.
- Schnelle Ansprechzeit: Effektive Ableitung von transienten Spannungsspitzen in Millisekunden.
- Hohe Energieableitfähigkeit: Bewältigt auch energiereiche Überspannungen.
- Kompakte Bauform: Einfache Integration durch 7,5 mm Rastermaß.
- Breiter Spannungsbereich: Geeignet für 420 V Anwendungen.
- Kosteneffizient: Bietet ein hervorragendes Preis-Leistungs-Verhältnis für den Schutz Ihrer Anlagen.
- Lange Lebensdauer: Entwickelt für den dauerhaften Einsatz in anspruchsvollen Umgebungen.
Technische Spezifikationen im Detail
Das folgende Datenblatt bietet eine detaillierte Übersicht über die technischen Eigenschaften des EPC B72210-S 42 Varistors.
| Spezifikation | Wert |
|---|---|
| Hersteller | EPC |
| Modellnummer | B72210-S 42 |
| Typ | Metalloxid-Varistor (MOV) |
| Max. AC-Spannung | 420 V |
| Toleranz | 10 % |
| Rastermaß (Pinabstand) | 7,5 mm |
| Ansprechzeit | Typisch < 25 ns |
| Betriebstemperaturbereich | -40 °C bis +85 °C |
| Maximale Impulsenergie | Spezifisch für Modell und Dauer (typisch hohe Kapazität für diese Baugröße) |
| Isolationswiderstand | > 10 GΩ (bei 500 V DC) |
| Gehäusematerial | Flammhemmendes Epoxidharz (UL94 V-0 zertifiziert) |
| Anschlussdrähte | Verzinnter Kupferdraht |
Wichtige Aspekte für die Auswahl und Anwendung
Bei der Auswahl und Anwendung von Varistoren ist es essenziell, die spezifischen Anforderungen Ihrer Schaltung zu berücksichtigen. Die maximale AC-Spannung des Varistors sollte die maximale zu erwartende Netzspannung deutlich übersteigen, um eine Fehlfunktion zu vermeiden. Die Ansprechspannung des Varistors muss so gewählt werden, dass sie unter normalen Betriebsbedingungen nicht ausgelöst wird, aber bei gefährlichen Spannungsspitzen schnell reagiert. Die Impulsenergieableitfähigkeit ist entscheidend für den Schutz vor großen, kurzzeitigen Spannungsstößen, wie sie beispielsweise bei direkten oder nahen Blitzeinschlägen auftreten können. Der EPC B72210-S 42 Varistor bietet hierbei ein ausgezeichnetes Gleichgewicht aus Leistungsfähigkeit und praktischer Anwendbarkeit für eine breite Palette von Elektronikanwendungen. Achten Sie bei der Montage auf eine ausreichende Dimensionierung der Leiterbahnen und eine sichere Erdung, um die Schutzfunktion optimal zu gewährleisten.
